Abb.4
1
Abb.5
Abb.6
Achtung! Beim Einsetzen des Sägeblattes auf die richtige Laufrichtung achten!
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

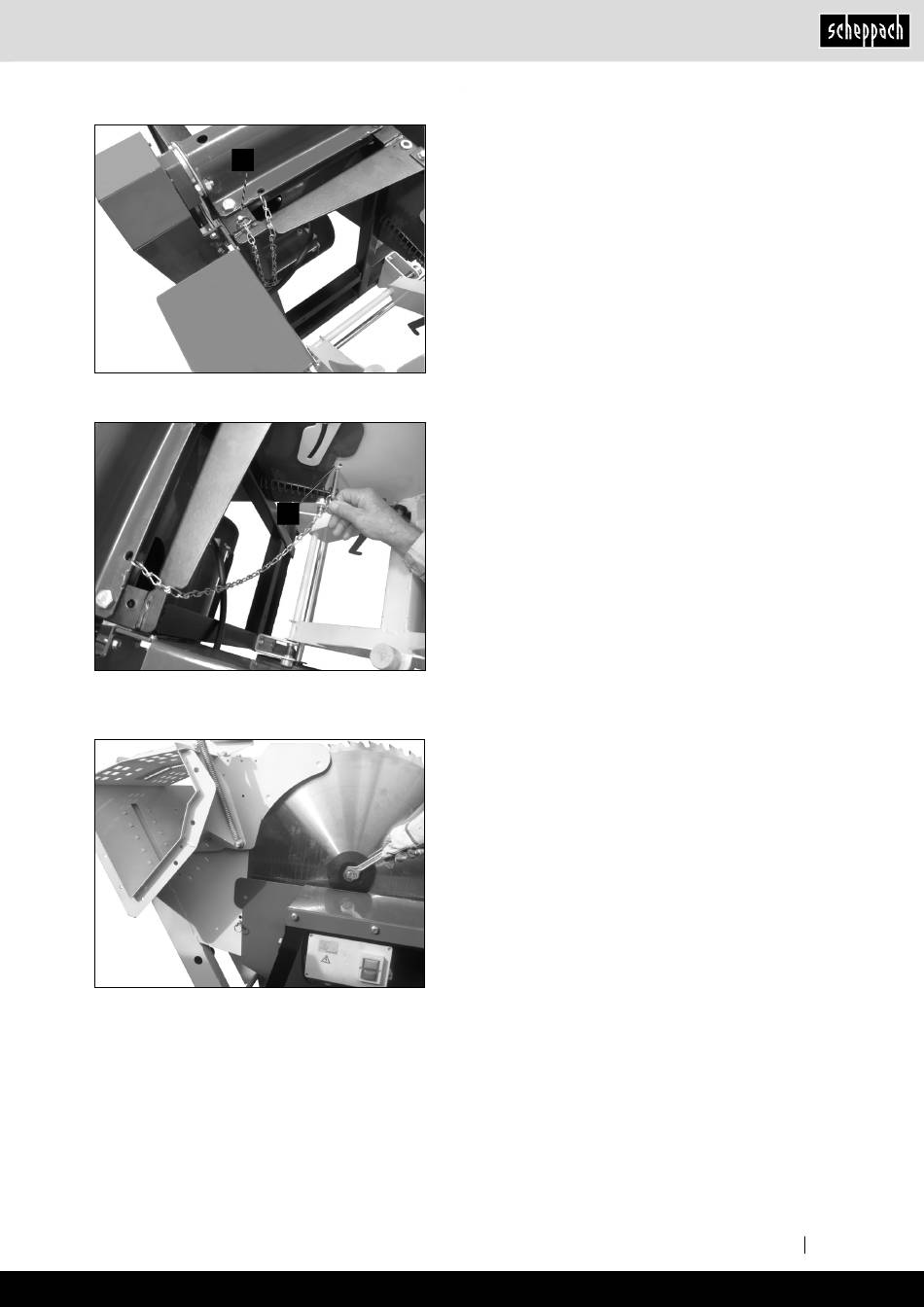

Zum Arretieren des Sägeblattes den Arretierungsstift (1) (befin-
det sich im Gestellrahmen siehe Abb. 4) durch die entspre-
chende Öffnung am Sägeblattschutz (Abb. 5) stecken. Hierzu
führen Sie den Bolzen vollständig und gerade in das Loch ein.
Verwenden Sie die entsprechende Bohrung (abhängig von der
Sägeblattart) sodass der Bolzen am tiefsten Punkt (Zahngrund)
anliegt.
1
Sägeblatt mit dem mitgelieferten Gabelschlüssel / Innensechs-
kantschlüssel (2) lösen. (Abb. 6)
Entfernen Sie Sägeblattflansch und Sägeblatt.
Setzen Sie das neue Sägeblatt ein.
Montieren Sie den Sägeblattflansch wieder und ziehen Sie die
Spannschraube fest an.
Entfernen Sie den Arretierungsstift.
Sägeblattschutz absenken und festschrauben.
