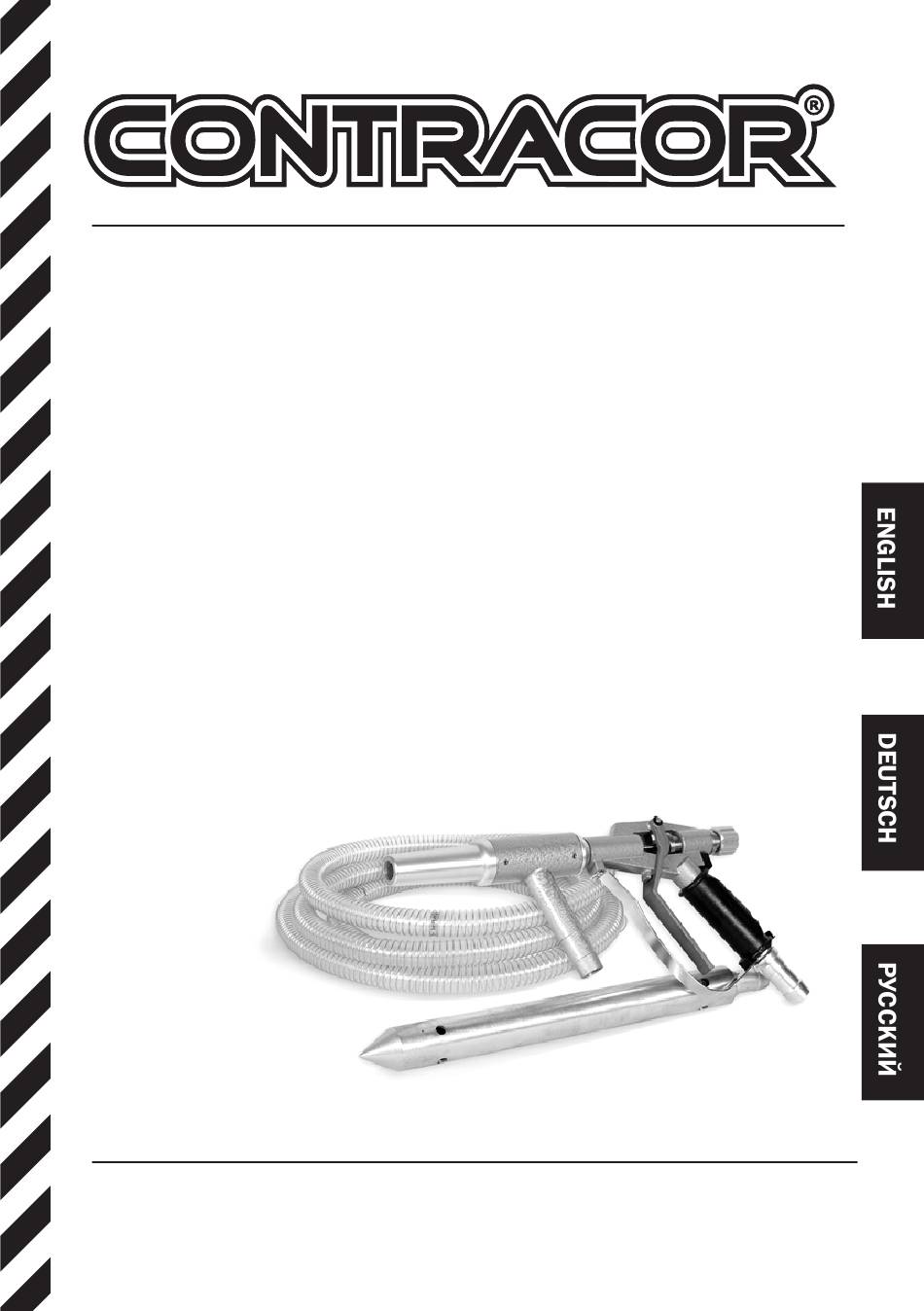

- Page 1 Portable Suction Blast Tool POWER GUN USER MANUAL Version 5.0 Mobiles Injektor Strahlgerät BEDIENUNGSANLEITUNG Version 5.0 Seite 16 Пистолет абразивоструйный эжекторного типа РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Версия 5.0 стр. 30 Art. 12 900 CONTRACOR GmbH 42329 Wuppertal Germany...
-
Page 2: Table Of Contents
THE FOLLOWING INFORMATION IS IMPORTANT FOR SAFETY AND HEALTH OF OPERATOR AND PERSONNEL IN VICINITY. ATTENTION! AFTER PURCHASING THE BLAST MACHINE, PLEASE FILL IN THE GUARANTEE CARD CORRECTLY! FAILURE TO PRODUCE A FILLED-IN FORM WILL MAKE YOUR GUARANTEE INVALID. CONTRACOR Version 5.0 ®... -
Page 3: Safety
Keep unprotected workers out of the blast area. Before blasting check fittings and hose for wear. Do not substitute for parts from other manufacturers, or modified equipment in any way. CONTRACOR POWER GUN Art. 12 900 ®... -
Page 4: Package And Specification
2. Package and Specification 2.1 Package and Assembly Pos. Order Model Description Code – 12900 Power Gun Portable suction type blast tool. Complete package incl. suction lance and 5m suction hose 12901 Blast gun assembly 12902 Lance 12903 Hose, material 12904 Clamp 2.2 Specification... - Page 5 Fig. 2.1 Power Gun CONTRACOR POWER GUN Art. 12 900 ®...
-
Page 6: General Description
CONTRACOR POWER GUN can be used in places where erecting a conventional pressure blast machine would be awkward or inconvenient. The POWER GUN can be used with all common blast media, to clean or etch metal, glass, stone or other hardwearing surfaces. -
Page 7: Compressed Air And Abrasive
1.15 4.2 Abrasive Abrasive Size: The POWER GUN utilizes common abrasives that are 1.6mm and finer. Limited air supply, low blast pressure, or heavy abrasive may limit abrasive to smaller sizes. Use only abrasives specifically manufactured for blast cleaning, that are compatible with the surface being blasted. -
Page 8: Set-Up And Operation
An air filter is recommended in the air supply to remove condensed moisture from the air line. Connect POWER GUN to a 25mm (1") ID air hose. An isolation valve is required at the air source to enable depressurization. Secure all compressed-air supply hose connections with safety lock pins to prevent accidental disconnection. -
Page 9: Adjustments
Make sure the jet is fully seated into the mixing chamber before tightening the setscrews. Fig. 6.2.1 Hand Positioning CONTRACOR POWER GUN Art. 12 900 ®... -
Page 10: Maintenance
A new nozzle has a 12.5mm (1/2") ID orifice. Replace the nozzle when its diameter has increased by more than 1.5mm or sooner if suction diminishes noticeably. Periodically inspect the grip and trigger assembly for air leaks. Repair at the first sign of leaks. CONTRACOR Version 5.0 ®... -
Page 11: Troubleshooting
Hole worn in material hose. Inspect hose for holes and inspect the clamps for leaks. Repair as needed. CONTRACOR POWER GUN Art. 12 900 ®... -
Page 12: Spare Parts
9. Spare Parts 9.1 Blast Gun Assembly Table 9.1.1 Pos. # Order Code Description 12905 Grip and trigger assembly 12906 Nozzle 12907 Air jet 12908 Mixing chamber Fig. 9.1.1 Blast Gun Assembly CONTRACOR Version 5.0 ®... - Page 13 12914 Spring, control knob 12915 Spring, return 12916 Guide, rod 12917 Setscrew, rod guide 12918 Plug, rod and seal 12919 Rod and tip assembly 12920 Seal, rod Fig. 9.2.1 Grip and Trigger Assembly CONTRACOR POWER GUN Art. 12 900 ®...
-
Page 14: Warranty And Warranty Service Regulations
Please ensure that this warranty card is filled in clearly and correctly by the seller organiza- tion from which you purchased our product. 1. CONTRACOR warrants equipment manufactured by CONTRACOR to be free from defects in workmanship preventing normal equipment operation during twelve months. This period of time is calculated from the date of purchase filled in by the Seller organization (hereinaf- ter referred to as “Seller”) in this warranty policy. - Page 15 14. Liability for any special, consequential or incidental damages (including but not limited to loss of revenue or profit, downtime costs, loss of the use of the equipment, regardless of cause or for breach of any written or implied warranty is expressly disclaimed. CONTRACOR POWER GUN Art. 12 900 ®...
- Page 16 DES BEDIENERS UND DER SICH IN DER ARBEITSUMGEBUNG BEFINDENDEN MITARBEITER VON HÖCHSTER BEDEUTUNG. VORSICHT! FÜLLEN SIE BITTE DIE GARANTIEKARTE AUS NACH ERHALT DES GERÄTS. BEI NICHT VOLLSTÄNDIG AUSGEFÜLLTER GARANTIEKARTEN KÖNNEN GARANTIELEISTUNGEN NICHT IN ANSPRUCH GENOMMEN WERDEN. CONTRACOR Version 5.0 ®...
-
Page 17: Sicherheitshinweise
6. Unbeschützte Mitarbeiter sollen den Arbeitsplatz nicht betreten. 7. Überprüfen Sie Kupplungen und Schläuche auf Verschleiß vor Beginn der Arbeit. 8. Nur Contracor Ersatzteile dürfen verwendet werden; der Ersatz durch Teile anderer Hersteller oder durch modifizierte Teile kann erhebliche Sicherheitsrisiken bergen! CONTRACOR POWER GUN Art. -
Page 18: Lieferumfang/Ersatzteile Und Technische Daten
2. Lieferumfang/Ersatzteile und technische Daten 2.1 Lieferumfang Pos. Bestellungs- Modell Beschreibung nummer – 12900 Power Gun Portables Saugstrahlgerät Inkl. Strahlmittelsauglanze und 5m Strahlmittelschlauch. 12901 Strahlpistole 12902 Strahlmittelsauglanze 12903 Strahlmittelschlauch 12904 Schlauchschelle 2.2 Technische Daten Parameter Wert Luftschlauch I.D. 25mm (1") Saugschlauch I.D. - Page 19 Abb. 2.1 Power Gun CONTRACOR POWER GUN Art. 12 900 ®...
-
Page 20: Übersicht
Der Power Gun kann mit allen gebräuchlichen Strahlmittel benutzt werden um Metalle, Glas, Stein oder andere harte Oberflächen zu säubern. Das Strahlen mit dem Power Gun ist verblüffend einfach; das Power Gun muss bloß an eine Druckluftversorgung angeschlossen werden, und die Strahlmittelsauglanze in ein Strahlmittelbehälter eintauchen. -
Page 21: Druckluftbedarf Und Strahlmittel
/min 1,15 4.2 Strahlmittel Mit dem Power Gun können Strahlmittel mit einer Körnung 1,6 mm oder kleiner benutzt werden. Beim Betrieb bei niedrigen Drücken oder niedriger Luftmenge muss eventuell Strahlmittel mit kleinerem Querschnitt verwendet werden. Benutzen Sie nur Strahlmittel die explizit für das Sandstrahlen geeignet sind, und die für die zu reinigende Oberflächen geeignet sind. -
Page 22: Aufbau Und Bedienung
Gefahr besteht, ziehen Sie kurz den Abzugshebel um die Leitung vollständig zu leeren. Nach dem Aufräumen von dem Arbeitsplatz können Sie die Atemschutzmaske außerhalb des Arbeitsbereiches entfernen. Lassen Sie den Druck in der Druckluftleitung ab und schalten Sie die Druckluftversorgung ab. CONTRACOR Version 5.0 ®... -
Page 23: Feinjustierung
Haltungsposition erreicht ist – halten Sie dabei das Strahlgerät mit beiden Händen. Stellen Sie sicher, dass die Strahlmitteldüse richtig sitzt bevor Sie die Fixierschrauben wieder anziehen. Abb. 6.2.1 Einstellung der Handhaltung CONTRACOR POWER GUN Art. 12 900 ®... -
Page 24: Wartung
Eine neue Düse hat einen Öffnungsdurchmesser von 12,5mm (1/2"). Die Düse soll er- neuert werden wenn der Öffnungsdurchmesser größer um 1,5mm ist, oder die Saugkraft deutlich geringer geworden ist. Untersuchen Sie periodisch den Griff und die Abzugshebeleinrichtung auf Leckagen, und reparieren Sie sofort alle Leckagen. CONTRACOR Version 5.0 ®... -
Page 25: Fehlerbeseitigung
Gebrauch, und bewahren Sie Verklumpen oder Blockieren Strahlmittel immer in einem werden höchstwahrscheinlich Luftundurchlässigen Behälter. durch feuchtes Strahlmittel hervorgerufen. Löcher in Strahlmittelschlauch Überprüfen Sie den Strahlmittelschlauch und Verbindungen auf Löcher und Undichtheiten. Reparieren Sie wo nötig. CONTRACOR POWER GUN Art. 12 900 ®... -
Page 26: Ersatzteile
9. Ersatzteile 9.1 Strahlpistole – Ersatzteile Tabelle 9.1.1 Pos. # Bestellungsnummer Beschreibung 12905 Griff und Abzugshebel 12906 Strahldüse 12907 Luftdüse 12908 Mischungskammer Abb. 9.1.1 Strahlpistole – Aufbau CONTRACOR Version 5.0 ®... - Page 27 Drehknopfstift 12913 Schraube, Drehknopfstiftarretierung 12914 Feder f. Drehknopf 12915 Gegenfeder 12916 Führung f. Leitstab 12917 Fixierungsschraube für Leitstab 12918 Leitstabstopfen 12919 Leitstab und Spitze 12920 Dichtung f. Leitstab Abb. 9.2.1 Griff und Abzugshebel CONTRACOR POWER GUN Art. 12 900 ®...
-
Page 28: Garantieleistungen Und -Bedingungen
Bitte achten Sie darauf, dass die Garantiekarte vom Verkäufer deutlich, richtig und vollstän- dig ausgefüllt wird. Die Firma CONTRACOR gewährleistet, dass die von ihr hergestellten Produkte (im Folgenden Equipment genannt) frei von Herstellungsfehlern sind und gewährt eine Garantie von 12 Monaten. Dieser Zeitraum beginnt mit dem vom Händler in der Ga- rantiekarte eingetragenen Kaufdatum. - Page 29 Weitergehende Ansprüche, wie z.B. Schadensersatz wegen Einnahme- oder Ge- winnausfall, Arbeitsunterbrechungen oder Nutzungsausfall des Equipments, sind ausgeschlossen. Die Garantie beschränkt sich nur auf das Equipment, dem Käufer stehen keine weiteren Schadensersatzansprüche, insbesondere auch nicht für Folge- schäden, zu. CONTRACOR POWER GUN Art. 12 900 ®...
- Page 30 2. Устройство и характеристики 3. Общее описание 4. Требования к сжатому воздуху и абразиву 5. Подготовка к работе. Работа 6. Регулировка установки POWER GUN 7. Техническое обслуживание 8. Возможные неисправности и способы их устранения 9. Устройство и спецификация 10. Гарантийные обязательства и правила гарантийного обслуживания...
-
Page 31: Техника Безопасности
Работники, выполняющие смежные работы в зоне прове- дения абразивоструйной очистки, должны быть в защитных очках. Перед началом работ проверьте пневмолинию и разъемы на наличие утечки сжатого воздуха. Для ремонта применяйте только оригинальные детали. Не вносите технических изменений в оборудование. CONTRACOR POWER GUN Art. 12 900 ®... -
Page 32: Устройство И Характеристики
2. Устройство и характеристики 2.1 Комплект поставки и спецификация Поз. Код Модель Описание № заказа — 12900 POWER GUN Пистолет абразивоструйный эжекторного типа. Устройство в сборе, заборное сопло, абразивный рукав 5м. 12901 Пульт абразивоструйный 12902 Сопло заборное 12903 Рукав подачи абразива 12904 Хомут... - Page 33 Рис. 2.1 Power Gun CONTRACOR POWER GUN Art. 12 900 ®...
-
Page 34: Общее Описание
выполнения абразивоструйных работ в стесненных условиях и там, где применение напорного абразивоструйного аппарата по каким-то причинам невозможно. Абразивоструйный пистолет POWER GUN может работать с любыми абразивами, пред- назначенных для данного вида работ, может применяться для очистки металла, камня, декоративной обработки стекла. -
Page 35: Требования К Сжатому Воздуху И Абразиву
2,27 2,55 2,97 4.2 Требования к абразиву Размер абразива. Устройство POWER GUN может работать с абразивами 1,6 мм и менее. Низкое рабочее давление воздуха может значительно снижать возможный для использования размер абразива. Тяжелые абразивы также ограничены в максималь- ном размере. -
Page 36: Подготовка К Работе. Работа
5. Подготовка к работе. Работа 5.1 Подготовка к работе На воздушную магистраль рекомендуется устанавливать влагомаслоотделитель. К установке POWER GUN подводят воздух рукавом диаметром 25mm (1"). На воздуш- ной магистрали устанавливают шаровый кран для быстрого отключения подачи сжатого воздуха. На все соединения рукавов устанавливают страховочные тросики и страховочные... -
Page 37: Регулировка Установки Power Gun
6. Регулировка установки POWER GUN 6.1 Ручка регулировки силы воздушного потока, выходящего из сопла. Вращение ручки по часовой стрелке уменьшает поток (используйте для очистки тонкостенных изделий). Вращение ручки против часовой стрелки увеличивает силу потока. Рис. 6.1.1 6.2 Позициониро- вание заборного... -
Page 38: Техническое Обслуживание
Периодически осматривайте установку на предмет износа. Новое сопло имеет диаметр 12,5 мм (½"). Заменяйте сопло при износе более чем на 1,5 мм. Или если забор абразива сильно снизился. Периодически осматривайте установку на предмет наличия утечек сжатого воздуха. Про- изводите их устранение. CONTRACOR Версия 5.0 ®... -
Page 39: Возможные Неисправности И Способы Их Устранения
Плохое сопряжение деталей Проведите качественную установки после сборки. сборку. Слежался абразив в расход- Используйте качественный ной емкости. Сырой абразив. абразивный материал. Утечки в пневмосистеме, не Устраните утечки, обеспечьте хватает воздуха. достаточное количество воз- духа. CONTRACOR POWER GUN Art. 12 900 ®... -
Page 40: Устройство И Спецификация
9. Устройство и спецификация 9.1 Основные детали рабочих органов Табл. 9.1.1 Поз. № Код заказа Описание 12905 Корпус с курком управления 12906 Абразивоструйное сопло 12907 Форсунка воздушная 12908 Камера смесительная Рис. 9.1.1 Основные детали рабочих органов CONTRACOR Версия 5.0 ®... - Page 41 12910 Втулка 12911 Гайка 12912 Толкатель с резьбовым хвостовиком 12913 Винт 12914 Пружина 12915 Пружина 12916 Упор 12917 Винт упора стопорный 12918 Втулка 12919 Игла 12920 Втулка Рис. 9.2.1 Основные детали органов управления CONTRACOR POWER GUN Art. 12 900 ®...
-
Page 42: Гарантийные Обязательства И Правила Гарантийного Обслуживания
Пожалуйста, убедитесь в том, что настоящее гарантийное обязательство заполнено чет- ко, правильно и полностью организацией, продающей Вам нашу продукцию. 1. Продукция CONTRACOR, именуемая далее «оборудование», имеет гарантию на от- сутствие дефектов производства, препятствующих нормальной работе оборудования, в течение 12 месяцев. Гарантийный срок отсчитывается от даты приобретения... - Page 43 14. Продавец ни при каких обстоятельствах не несет ответственности за любые по- бочные, косвенные, особые, непрямые, штрафные или дисциплинарные виды ущерба или за потерю прибыли вследствие нарушения условий настоящей гарантии или иных обстоятельств. CONTRACOR POWER GUN Art. 12 900 ®...
- Page 44 Buyer (organization title, name, signature): Die Garantiebedingungen sind mir bekannt, die Lieferung ist vollständig und unbeschädigt. Käufer (Firma, Name, Unterschrift) С условиями гарантии ознакомлен. Изделие на комплектность, работоспособность, отсутствие механических повреждений проверено. Покупатель (наименование организации, Ф.И.О., подпись): CONTRACOR Версия 5.0 ® EN-DE-RU Rev. 05...
