installation

2.
Bitte beachten Sie, dass die Installation im stromlosen Zustand erfolgt.

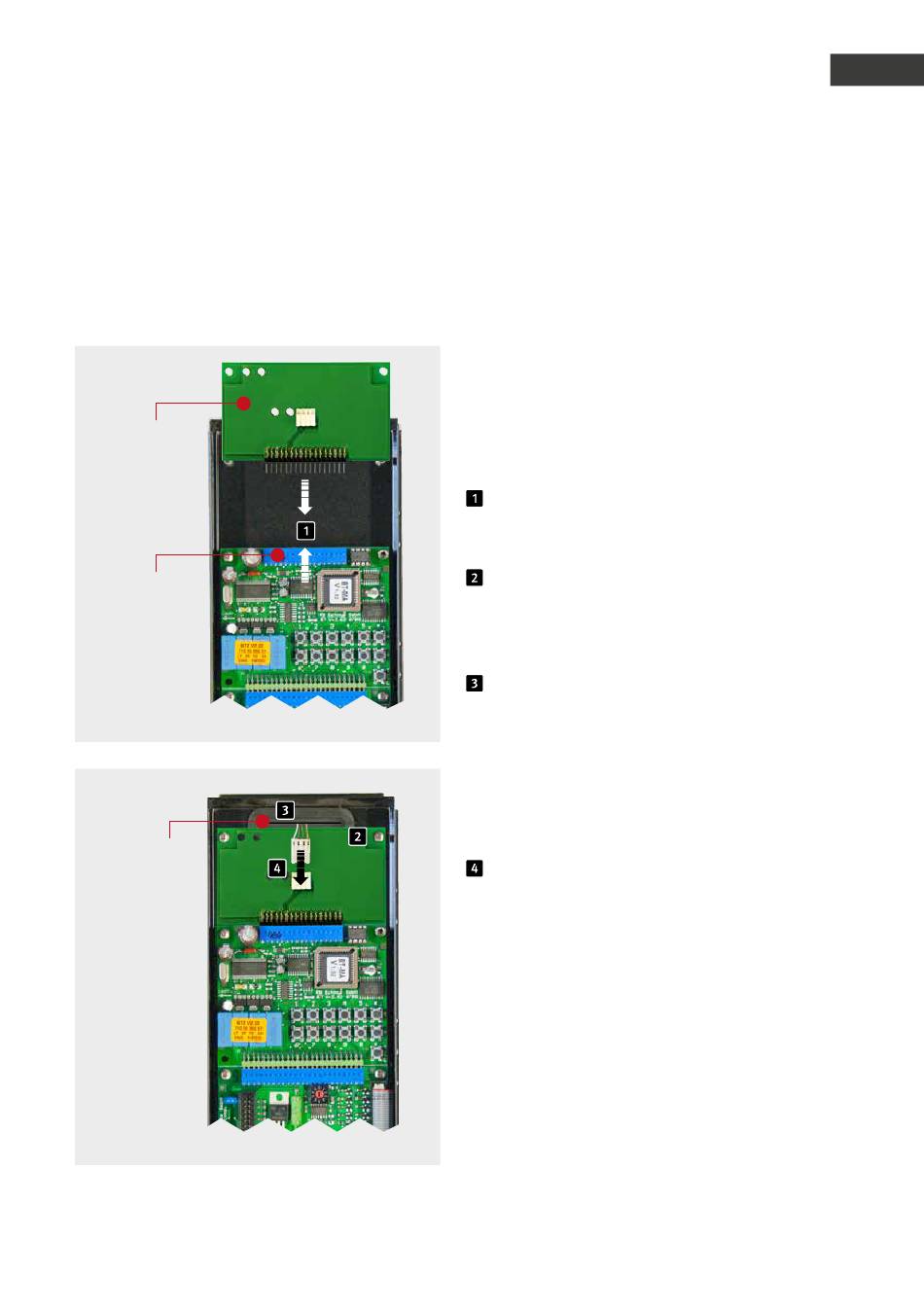

Gehen Sie bei der Installation der Elektronik-Erweiterung AIF-Handhörer bitte wie folgt vor:
Elektronik-
Erweiterung
AIF-Handhörer
Hauptplatine mit
Verbindungs-
stecker
Gummidichtung
einschneiden
www.behnke-online.de
Anleitung Elektronik-Erweiterung AIF-Handhörer
Entfernen Sie zunächst den Deckel der
Elektronikbox. Trennen Sie die Geräte vom
Stromnetz (Steckernetzteil) und ziehen Sie
die Telefonleitung ab.
Stecken Sie die Elektronik-Erweiterung AIF-
Handhörer auf den Verbindungsstecker der
Hauptplatine auf.
Fixieren Sie die Elektronik-Erweiterung
AIF-Handhörer auf den Stehbolzen. Nutzen Sie
hierzu bitte die im Lieferumfang enthaltenen
Schrauben.
Schneiden Sie die Gummidichtung im
oberen Teil des Gerätes ein. Legen Sie die
Funktionsmodule rückseitig in den Front-
rahmen ein und befestigen Sie danach das
Modulgehäuse am Frontrahmen. Führen Sie
das Kabel des Handhörers durch die Gummi-
dichtung der Elektronikbox ein.
Verbinden Sie den Stecker des Handhörers
mit der Elektronik-Erweiterung AIF-Handhörer.
Verbinden Sie den Lautsprecher mit der Flach-
bandleitung der Basiselektronik (blauer Ring).
Verbinden Sie den Gabelumschalter mit der
Flachbandleitung der Basiselektronik (gelber
Ring „2").
Schließen Sie dann die a / b Leitung und die
12 V potenzialfreie Stromversorgung an.
D
Installation
5
