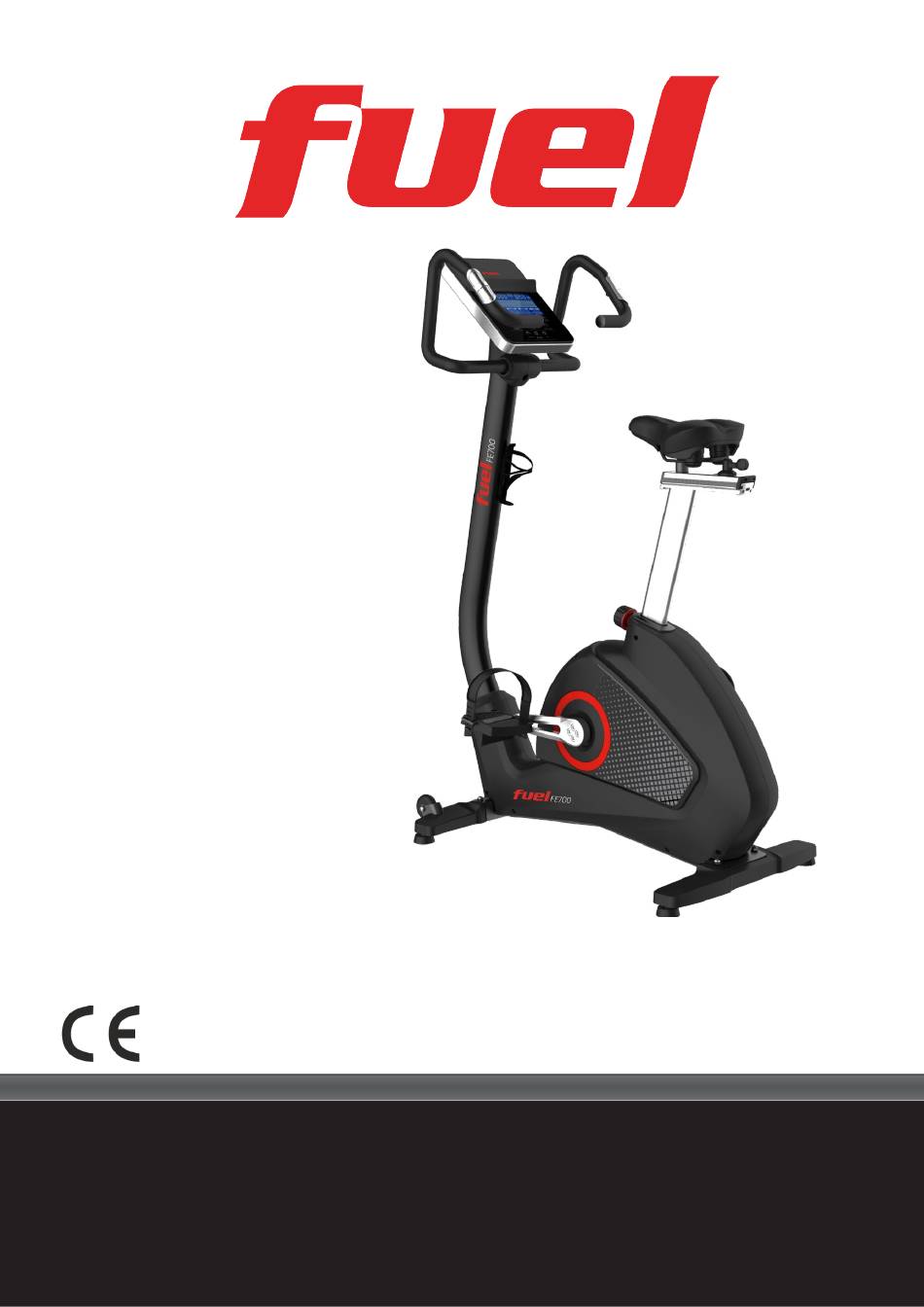

Ergometer
FE 700
WARNUNG! Dieses Gerät ist ausschließlich für den Heimgebrauch in Übereinstimmung mit den Anweisungen in
diesem Benutzerhandbuch vorgesehen. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät
einsetzen und bewahren Sie das Handbuch für die weitere Nutzung auf.
WARNING! This device is only intended for home use in accordance with the instructions in this user manual.
Read it carefully before using the appliance and keep the manual for future use.
DE
Benutzerhandbuch (Seite 2)
GB
User manual (page 22)
1
Art. F-57007

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FE 700 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Fuel FE 700

Summary of Contents for Fuel FE 700

  • Page 1 Ergometer FE 700 Benutzerhandbuch (Seite 2) User manual (page 22) Art. F-57007 WARNUNG! Dieses Gerät ist ausschließlich für den Heimgebrauch in Übereinstimmung mit den Anweisungen in diesem Benutzerhandbuch vorgesehen. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät einsetzen und bewahren Sie das Handbuch für die weitere Nutzung auf.

  • Page 2: Table Of Contents

    INHALTSVERZEICHNIS WICHTIGE SICHERHEITSHINWEISE............3 MONTAGEANLEITUNG................4 ÜBUNGSANLEITUNG................. 10 COMPUTER-BEDIENUNGSANLEITUNG........... 12 TEILELISTE....................15 EXPLOSIONSZEICHNUNG................. 18 TECHNISCHE DATEN................. 19 ENTSORGUNG.................... 19 GARANTIE....................20 ACHTUNG! Dieses Gerät ist für den privaten Gebrauch in Innenräumen vorgesehen. Jedwede andersartige Benutzung führt zum Verlust der Garantie und kann darüber hinaus ernsthafte Verletzungen oder Beschädigungen nach sich ziehen.

  • Page 3: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE Sehr geehrter Kunde, lesen Sie auf jeden Fall diese Anleitung komplett durch, bevor Sie Ihr Gerät zusammen- bauen oder benutzen. Sie enthält wichtige Informationen hinsichtlich Ihrer Sicherheit. Beachten Sie folgende Sicherheitshinweise: 1. Halten Sie Kinder und Haustiere fern von dem Trainingsgerät. Lassen Sie Kinder niemals unbeaufsichtigt allein in einem Raum mit dem Gerät.

  • Page 4: Montageanleitung

    MONTAGEANLEITUNG 1. Vor dem Aufbau - Stellen Sie sicher, dass ausreichend Freiraum um das Gerät herum vorhanden ist. - Benutzen Sie das beigefügte Werkzeug für den Aufbau. - Prüfen Sie, ob alle benötigten Teile vorhanden sind: 1 – Hauptrahmen 2 – Hinterer Standfuß 3 –...
  • Page 5 2. Aufbau SCHRITT 1 Befestigen Sie den vorderen (3) und hinteren (2) Standfuß jeweils mit den Schrauben (45), Federscheiben (46), Unterlegscheiben (47) und Muttern (36) am Hauptrahmen (1) wie abgebildet. SCHRITT 2 Befestigen Sie das rechte und linke Pedal (4 & 5) am rechten und linken Pedalarm durch Aufschrauben. Das rechte Pedal (4) wird durch Aufschrauben im Uhrzeigersinn, das linke Pedal (5) durch Aufschrauben entgegen dem Uhrzeigersinn befestigt.
  • Page 6 Detailansicht F Detailansicht G SCHRITT 3 Lösen Sie den Feststeller (33) und führen Sie die Sitzstütze (13) in den Hauptrahmen (1) ein. Befestigen Sie die Sitzstütze (13) dann in der gewünschten Höhe mit dem Feststeller (33). Montieren Sie nun den Sitz (10) wie abgebildet mit Hilfe der Muttern auf der Rückseite des Sitzes.
  • Page 7 Sensorkabel SCHRITT 4 Schieben Sie den Gummiring (96) über die Griffstütze (12) und verbinden Sie die beiden Sensorkabelenden miteinander. Befestigen Sie die Griffstütze (12) mit den Schrauben (79), Federscheiben (46) und Unterlegscheiben (47) am Hauptrahmen (1) und bringen Sie anschließend die unteren Abdeckungen (40 & 78) mit Hilfe der Schrauben (76) an.
  • Page 8 SCHRITT 5 Befestigen Sie den Handgriff (7) in der gewünschten Stellung mit den Schrauben (88) und der Halterung (85). Signal wire SCHRITT 6 Befestigen Sie die Computerhalterung (17) mit den Schrauben (80), Unterlegscheiben (81) und Muttern (82). Verbinden Sie dann die Kabel mit dem entsprechenden Computeranschluss. Bringen Sie die Bohrungen der Computerhalterung (17) und der Computerabdeckung (16) in eine Linie und verbinden Sie diese dann mit Hilfe der Schrauben (83).
  • Page 9 SCHRITT 7 Befestigen Sie die beiden Seiten der oberen Abdeckung (18 & 19) mit Hilfe der Schrauben (76) wie abgebildet. Die Flaschenhalterung (90) wird mit 2 Schrauben (89) befestigt. ACHTUNG! Stellen Sie sicher, dass alle Schrauben nach der Installation fest angezogen sind.

  • Page 10: Übungsanleitung

    ÜBUNGSANLEITUNG 1. Die Aufwärmphase Die Phase verbessert den Blutfluss und hilft der Muskulatur, richtig zu arbeiten. Durch Aufwärmen wird das Risiko eines Krampfes oder von Muskelverletzungen reduziert. Es ist empfehlenswert, einige Dehnungsübungen auszuführen, wie unten beschrieben. Jede Dehnung sollte für ca. 30 Sekunden gehalten werden, dabei sollte keine Gewalt oder zu starker Druck ausgeübt werden –...
  • Page 11 3. Die Abkühlphase (Cool Down) Diese Phase dient dazu, Ihr kardiovaskuläres System und Ihre Muskeln wieder zu entspannen. Sie können z. B. das Tempo reduzieren und für 5 weitere Minuten trainieren. Wiederholen Sie dann die Dehnungsübungen aus der Aufwärmphase – denken Sie wieder daran, keine Gewalt oder zu starken Druck bei der Dehnung auszuüben.

  • Page 12: Computer-Bedienungsanleitung

    COMPUTER-BEDIENUNGSANLEITUNG 1.RESET 2.MODE 3.DOWN 4.START/STOP 5.UP 6.BODY FAT FUNKTIONSTASTEN Reset - Drücken und Halten für mind. 2 Sekunden erzwingt einen Reset (Zurücksetzen aller Werte auf 0). Während einer Benutzereingabe können Sie den entsprechenden Wert zurücksetzen. Down (Ab) - Verringert den Widerstand während des Trainings / verändert Werte. Stop/Start - Ein Training beginnen oder beenden Mode - Bestätigung von eingegebenen Werten oder einer Auswahl.
  • Page 13 FUNKTIONEN UND BEDIENUNG TIME (Zeit) Hier zeigt der Computer die aktuelle Trainingszeit an (max. 99:59 Min.). Wenn keine Vorgabezeit eingegeben wurde, läuft die Zeit normal vorwärts. Eingabe einer Vorgabezeit: Vor Beginn eines Trainings können Sie die Trainingszeit auch vorgeben. Die Zeit läuft dann rückwärts (Countdown) und nach Ablauf (0:00) ertönt ein akustisches Signal.
  • Page 14 Wie trainiere ich? Nachdem sich der Computer eingeschaltet hat (kurzes Aufleuchten aller Anzeigen und ca. 1-sekündiger Piepton und evtl. Anzeige des Raddurchmessers) müssen Sie durch Betätigung von „UP“ und „DOWN“ eine Benutzer-Identifikation wählen, z.B. „U1“ für „User 1“ = „Benutzer 1“ (möglich sind maximal 4 Benutzer, U1 bis U4).

  • Page 15: Teileliste

    TEILELISTE Teil Nr. Beschreibung Menge Hauptrahmen Hinterer Standfuß Vorderer Standfuß Pedal, rechts Pedal, links Untere Abdeckung L/R Lenker Obere Abdeckung L/R Computer Sitz T-Verschluss Griffstütze Sitzstütze Stromkabel Hauptstrebe Obere Computerabdeckung Computerhalterung Obere Abdeckung L Obere Abdeckung R Einsteller für horizontale Sattelstütze Handgriff Horizontale Sattelschiene Kunststoffabdeckung...
  • Page 16 Teil Nr. Beschreibung Menge Niveauausgleichsfüße Mutter Federscheibe ø8 Untere Abdeckung L Plastikverkleidung Hauptrahmen L Pedalarm L Schraube M5x25 Vorderes Fußrohr Schraube M8x25 Federscheibe ø8 Unterlegscheibe 8mm Clip ø40 Kleine Rolle Puffer Puffer M5x15 Mutter M10 Reduzierhülse L Abdeckung Lager 608 Schraube M4x60 Innere Hexagonalschraube Montageplatte R...
  • Page 17 Teil Nr. Beschreibung Menge Pedalarm R Achse 608 Schraube Halbrundkopfschraube Untere Abdeckung R Schraube M8x16 Schraube M5x10 Unterlegscheibe Selbstsichernde Mutter Schraube Reduzierhülse R Lenkerklemme Unterlegscheibe Hinteres Fußrohr Sockelschraube Sockelschraube Flaschenhalterung Stopfen ø30 Handpulssensor Schraube M5x10 Schraube M5x8 Scheibenfeder ø5 Gummiring 8005 Äußerer Clip ø17 Spanner Mutter M8...

  • Page 18: Explosionszeichnung

    Explosionszeichnung...

  • Page 19: Technische Daten

    TECHNISCHE DATEN Cardiofitness GmbH & Co. KG, Importeur / Inverkehrbringer Friedrich-Ebert-Str. 75, 51429 Bergisch-Gladbach Artikel F-57007 FE 700 Max. Benutzergewicht 150 kg (330 lb) Standard / Norm EN ISO 20957-1:2013 / EN ISO 20957-5:2016 Bemessungsspannung 100-240V,50/60HZ, Ausgang: 30V,2A Herkunftsland Made in China ENTSORGUNG Dieses Gerät darf nicht zusammen mit dem Hausmüll entsorgt werden.

  • Page 20: Garantie

    GARANTIE Eingeschränkte Herstellergarantie Cardiofitness GmbH & Co. KG gewährt bei Verwendung im Haushalt auf alle Teile eine Garantie für die untenstehende Zeitspanne ab dem Kaufdatum, wie im Kaufbeleg angegeben, oder, bei Lieferung ab Lieferdatum. Die Pflichten von Cardiofitness GmbH & Co. KG umfassen die Lieferung neuer oder aufbereiteter Teile nach Wahl von Cardiofitness GmbH &...
  • Page 21 7. DIESE GARANTIE ERSETZT AUSDRÜCKLICH ALLE ANDEREN AUSDRÜCKLICHEN ODER IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH DEN GARANTIEN FÜR ALLGEMEINE GEBRAUCHSTAUGLICHKEIT UND/ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. KUNDENDIENST Bewahren Sie Ihren Kaufbeleg auf. Vierundzwanzig (24) Monate ab dem Lieferdatum stellen die Garantiezeit dar, falls Serviceleistungen benötigt werden. Wenn Serviceleistungen erfolgen, sollten Sie in eigenem Interesse Belege verlangen und diese aufbewahren.
  • Page 22 CONTENTS IMPORTANT SAFETY INSTRUCTIONS............23 ASSEMBLY INSTRUCTIONS................ 24 EXERCISE INSTRUCTIONS................ 30 COMPUTER OPERATION................32 PARTS LIST....................35 EXPLODED VIEW..................38 TECHNICAL SPECIFICATIONS..............39 DISPOSAL...................... 39 ATTENTION! This device is intended for use in private homes only. Any other use leads to the loss of warranty and may cause serious hurts or damages. Any exercise program may endanger your health.

  • Page 23: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS Dear customer, be sure to read the entire manual before you assemble or operate your machine. This manual contains important information regarding your safety. Important Safety Precautions Note the following safety precautions: 1. Keep children and pets away from the machine at all times. DO NOT leave children unattended in the same room with the machine.

  • Page 24: Assembly Instructions

    ASSEMBLY INSTRUCTIONS 1. Before assembling - Make sure that you will have enough space around the item - Use the included tools for assembling - Check if all needed parts are available: 1 – Main frame 2 – Rear stabilizer 3 –...
  • Page 25 2. Assembling STEP 1 Attach front (3) and rear (2) stabilizer to main frame (1) with the screws (45), curved washers (46), washers (47) and nuts (36) as shown. STEP 2 Fix right and left pedal (4 & 5) on right and left crank arm. Tighten it by turning it clockwise (right pedal) or anti-clockwise (left pedal).
  • Page 26 Partial view F Scale 1:10 Partial view G Scale 1:10 STEP 3 Loosen the pull pin (33) and guide the seat support (13) into main frame (1). Fix the seat support (13) in the desired height with the pull pin (33). Now attach the seat (10) as shown with the nuts on the backside of the seat.
  • Page 27 Signal wire STEP 4 Slide the rubber ring (96) over the handle support (12) and connect the two sensor cable ends. Attach the handle support (12) to the main frame (1) using the screws (79), curved washers (46) and washers (47), then fit the lower covers (40 & 78) using the screws (76). The rubber ring (96) must be placed between the covers (40 &...
  • Page 28 STEP 5 Fix the handlebars (7) in the desired position with the screws (88) and the sliding decorative (85). Signal wire STEP 6 Secure the computer holder (17) with the screws (80), washers (81) and nuts (82). Then connect the cables to the appropriate computer connector.
  • Page 29 STEP 7 Fix the two sides of the top cover (18 & 19) using the screws (76) as shown. The bottle holder (90) is fixed with 2 screws (89). ATTENTION! Make sure all screws are firmly tightened after all parts have been installed.

  • Page 30: Exercise Instructions

    EXERCISE INSTRUCTIONS 1.The Warm Up Phase This stage helps to improve the blood circulation and prepares the muscles for your workout. It additi- onally helps to reduce the risk of injury or cramps. It is recommended to do some stretching exercises as shown here below.
  • Page 31 3. The cool-down phase This stage helps to soothe your muscles and your cardiovascular system after your workout. At the end of your workout, reduce the speed and exercise for approximately 5 minutes at this lower speed level. Afterwards, repeat the warm-up exercises as described above. It is recommended to exercise for at least 3 times a week –...

  • Page 32: Computer Operation

    COMPUTER OPERATION 1.RESET 2.MODE 3.DOWN 4.START/STOP 5.UP 6.BODY FAT FUNCTION BUTTONS Reset - Press and hold for at least 2 seconds to force a reset (resetting all values to 0). You can reset the corresponding value during a user input. Down - Reduces the resistance during training / changes values.
  • Page 33 FUNCTIONS AND OPERATION TIME Here the computer displays the current training time (max. 99:59 min.). If no preset time has been entered, the time will run forward. Entering a target time: Before starting a workout, you can also enter a target time.
  • Page 34 How do I train? After the computer has switched on (short illumination of all display segments and approx. 1-second beep and display of the wheel diameter) you must select a user identification by pressing "UP" and "DOWN", e.g. "U1" for "User 1" (maximum 4 users, U1 to U4). Please confirm the selection with "MODE". Note: If this entry is not possible after switching on the computer, you can access this dialog by means of a reset.

  • Page 35: Parts List

    PARTS LIST Part No. Description Q’ty Main frame Rear stabilizer Front stabilizer Right pedal Left pedal Lower cover L/R Handlebars Upper cover L/R Computer Seat T locking latch Handle support Seat support Power cord Welding main frame Upper computer cover Computer holder Top cover L Top cover R...
  • Page 36 Part No. Description Q’ty Levelling foot Curved washer ø8 Lower cover L Main frame plastic part L Crank arm L Screw M5x25 Front foot tube Screw M8x25 Curved washer ø8 Washer 8mm Outer Circlip ø40 Small pulley Upright tube soft pad Adjustment tube soft pad M5x15 Nut M10 Reducing sleeve L...
  • Page 37 Part No. Description Q’ty Crank arm R Axle 608 Screw Semi-circular screw Lower cover R Screw M8x16 Screw M5x10 Washer Screw Reducing sleeve R Sliding decorative Washer Rear foot tube Socket screw Socket screw Bottle holder Plug ø30 Handpulse sensors Screw M5x10 Screw M5x8 Woodruff key ø5...

  • Page 38: Exploded View

    EXPLODED VIEW...

  • Page 39: Technical Specifications

    TECHNICAL SPECIFICATIONS Cardiofitness GmbH & Co. KG, Importer / Distributor Friedrich-Ebert-Str. 75, 51429 Bergisch-Gladbach Item F-57007 FE 700 Max. user weight 150 kg (330 lb) Standard / Norm EN ISO 20957-1:2013 / EN ISO 20957-5:2016 Rated voltage 100-240V,50/60HZ, Output: 30V,2A...
  • Page 40 Cardiofitness GmbH & Co. KG Friedrich-Ebert-Str. 75 51429 Bergisch-Gladbach info@cardiofitness.de F-57007 FE700 DE_GB 05/2020 V1.0...
