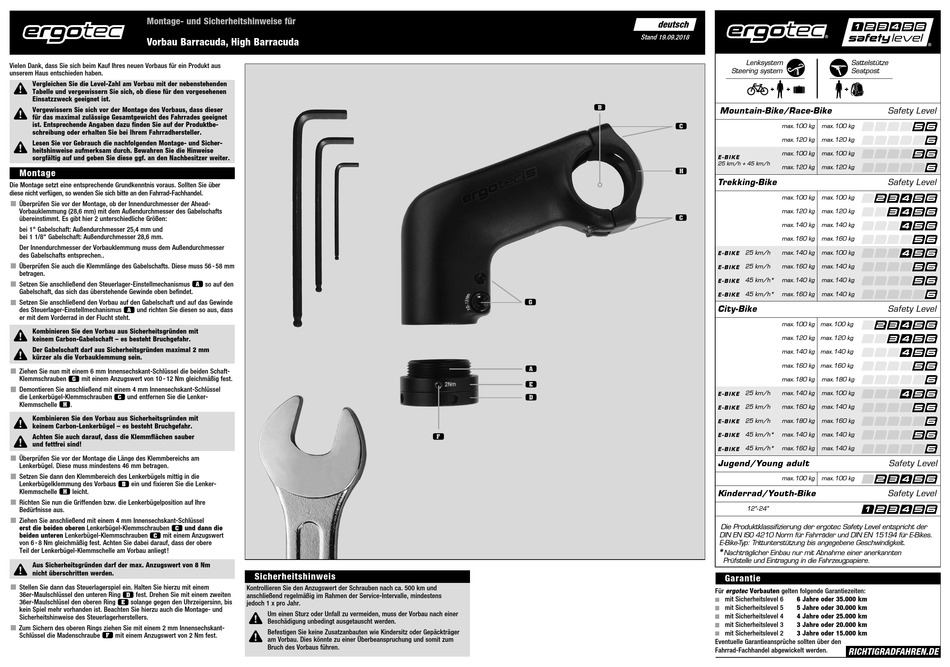

Montage- und Sicherheitshinweise für

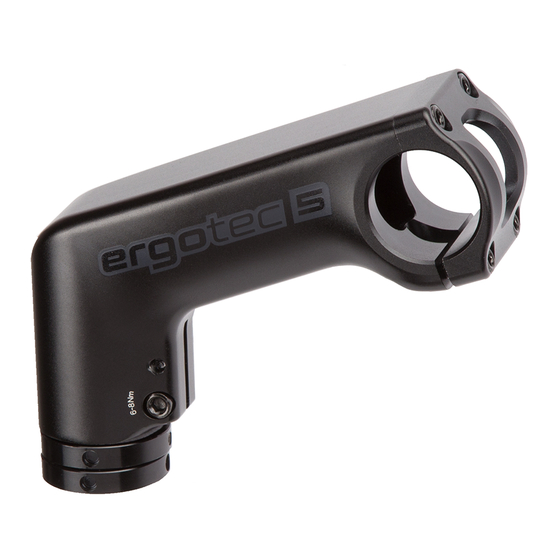

Vorbau Barracuda, High Barracuda
Vielen Dank, dass Sie sich beim Kauf Ihres neuen Vorbaus für ein Produkt aus
unserem Haus entschieden haben.
Vergleichen Sie die Level-Zahl am Vorbau mit der nebenstehenden
Tabelle und vergewissern Sie sich, ob diese für den vorgesehenen
Einsatzzweck geeignet ist.
Vergewissern Sie sich vor der Montage des Vorbaus, dass dieser
für das maximal zulässige Gesamtgewicht des Fahrrades geeignet
ist. Entsprechende Angaben dazu finden Sie auf der Produktbe-
schreibung oder erhalten Sie bei Ihrem Fahrradhersteller.
Lesen Sie vor Gebrauch die nachfolgenden Montage- und Sicher-
heitshinweise aufmerksam durch. Bewahren Sie die Hinweise
sorgfältig auf und geben Sie diese ggf. an den Nachbesitzer weiter.
Montage
Die Montage setzt eine entsprechende Grundkenntnis voraus. Sollten Sie über
diese nicht verfügen, so wenden Sie sich bitte an den Fahrrad-Fachhandel.
Überprüfen Sie vor der Montage, ob der Innendurchmesser der Ahead-
Vorbauklemmung (28,6 mm) mit dem Außendurchmesser des Gabelschafts
übereinstimmt. Es gibt hier 2 unterschiedliche Größen:
bei 1" Gabelschaft: Außendurchmesser 25,4 mm und
bei 1 1/8" Gabelschaft: Außendurchmesser 28,6 mm.
Der Innendurchmesser der Vorbauklemmung muss dem Außendurchmesser
des Gabelschafts entsprechen..
Überprüfen Sie auch die Klemmlänge des Gabelschafts. Diese muss 56 - 58 mm
betragen.
Setzen Sie anschließend den Steuerlager-Einstellmechanismus
Gabelschaft, das sich das überstehende Gewinde oben befindet.
Setzen Sie anschließend den Vorbau auf den Gabelschaft und auf das Gewinde
c
des Steuerlager-Einstellmechanismus und richten Sie diesen so aus, dass
er mit dem Vorderrad in der Flucht steht.
Kombinieren Sie den Vorbau aus Sicherheitsgründen mit
keinem Carbon-Gabelschaft – es besteht Bruchgefahr.
Der Gabelschaft darf aus Sicherheitsgründen maximal 2 mm
kürzer als die Vorbauklemmung sein.
Ziehen Sie nun mit einem 6 mm Innensechskant-Schlüssel die beiden Schaft-
Klemmschrauben i mit einem Anzugswert von 10 - 12 Nm gleichmäßig fest.
Demontieren Sie anschließend mit einem 4 mm Innensechskant-Schlüssel
e
die Lenkerbügel-Klemmschrauben und entfernen Sie die Lenker-
Klemmschelle j .
Kombinieren Sie den Vorbau aus Sicherheitsgründen mit
keinem Carbon-Lenkerbügel – es besteht Bruchgefahr.
Achten Sie auch darauf, dass die Klemmflächen sauber
und fettfrei sind!
Überprüfen Sie vor der Montage die Länge des Klemmbereichs am
Lenkerbügel. Diese muss mindestens 46 mm betragen.
Setzen Sie dann den Klemmbereich des Lenkerbügels mittig in die
d
Lenkerbügelklemmung des Vorbaus ein und fixieren Sie die Lenker-
Klemmschelle j leicht.
Richten Sie nun die Griffenden bzw. die Lenkerbügelposition auf Ihre
Bedürfnisse aus.
Ziehen Sie anschließend mit einem 4 mm Innensechskant-Schlüssel
e
erst die beiden oberen Lenkerbügel-Klemmschrauben und dann die
e
beiden unteren Lenkerbügel-Klemmschrauben mit einem Anzugswert
von 6 - 8 Nm gleichmäßig fest. Achten Sie dabei darauf, dass der obere
Teil der Lenkerbügel-Klemmschelle am Vorbau anliegt !
Aus Sicherheitsgründen darf der max. Anzugswert von 8 Nm
nicht überschritten werden.
Stellen Sie dann das Steuerlagerspiel ein. Halten Sie hierzu mit einem
36er-Maulschlüssel den unteren Ring f fest. Drehen Sie mit einem zweiten
g
36er-Maulschlüsel den oberen Ring solange gegen den Uhrzeigersinn, bis
kein Spiel mehr vorhanden ist. Beachten Sie hierzu auch die Montage- und
Sicherheitshinweise des Steuerlagerherstellers.
Zum Sichern des oberen Rings ziehen Sie mit einem 2 mm Innensechskant-
h
Schlüssel die Madenschraube mit einem Anzugswert von 2 Nm fest.
c
so auf den
Sicherheitshinweis
Kontrollieren Sie den Anzugswert der Schrauben nach ca. 500 km und
anschließend regelmäßig im Rahmen der Service-Intervalle, mindestens
jedoch 1 x pro Jahr.
Um einen Sturz oder Unfall zu vermeiden, muss der Vorbau nach einer
Beschädigung unbedingt ausgetauscht werden.
Befestigen Sie keine Zusatzanbauten wie Kindersitz oder Gepäckträger
am Vorbau. Dies könnte zu einer Überbeanspruchung und somit zum
Bruch des Vorbaus führen.
d
i
c
g
f
h
deutsch
Stand 19.09.2018
Lenksystem
Steering system
Mountain-Bike/Race-Bike
e max. 100 kg
max. 120 kg
max. 100 kg
E - B I K E
25 km/h + 45 km/h
max. 120 kg
j
Trekking-Bike
max. 100 kg
max. 120 kg
e
max. 140 kg
max. 160 kg
25 km/h max. 140 kg
E - B I K E
E - B I K E 25 km/h max. 160 kg
45 km/h* max. 140 kg
E - B I K E
45 km/h* max. 160 kg
E - B I K E
City-Bike
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 140 kg max. 140 kg
max. 160 kg max. 160 kg
max. 180 kg
25 km/h max. 140 kg
E - B I K E
25 km/h max. 160 kg
E - B I K E
25 km/h max. 180 kg
E - B I K E
45 km/h* max. 140 kg
E - B I K E
45 km/h* max. 160 kg
E - B I K E
Jugend/Young adult
max. 100 kg
Kinderrad/Youth-Bike
12"- 24"
Die Produktklassifizierung der ergotec Safety Level entspricht der
DIN EN ISO 4210 Norm für Fahrräder und DIN EN 15194 für E-Bikes.
E-Bike-Typ: Trittunterstützung bis angegebene Geschwindigkeit.
*
Nachträglicher Einbau nur mit Abnahme einer anerkannten
Prüf stelle und Eintragung in die Fahrzeugpapiere.
Garantie
Für ergotec Vorbauten gelten folgende Garantiezeiten:
mit Sicherheitslevel 6 6 Jahre oder 35.000 km
mit Sicherheitslevel 5 5 Jahre oder 30.000 km
mit Sicherheitslevel 4 4 Jahre oder 25.000 km
mit Sicherheitslevel 3 3 Jahre oder 20.000 km
mit Sicherheitslevel 2 3 Jahre oder 15.000 km
Eventuelle Garantieansprüche sollten über den
Fahrrad-Fachhandel abgewickelt werden.
Sattelstütze
Seatpost
Safety Level
max. 100 kg
max. 120 kg
max. 100 kg
max. 120 kg
Safety Level
max. 100 kg
max. 120 kg
max. 140 kg
max. 160 kg
max. 100 kg
max. 140 kg
max. 140 kg
max. 140 kg
Safety Level
max. 180 kg
max. 100 kg
max. 140 kg
max. 160 kg
max. 140 kg
max. 140 kg
Safety Level
max. 100 kg
Safety Level
