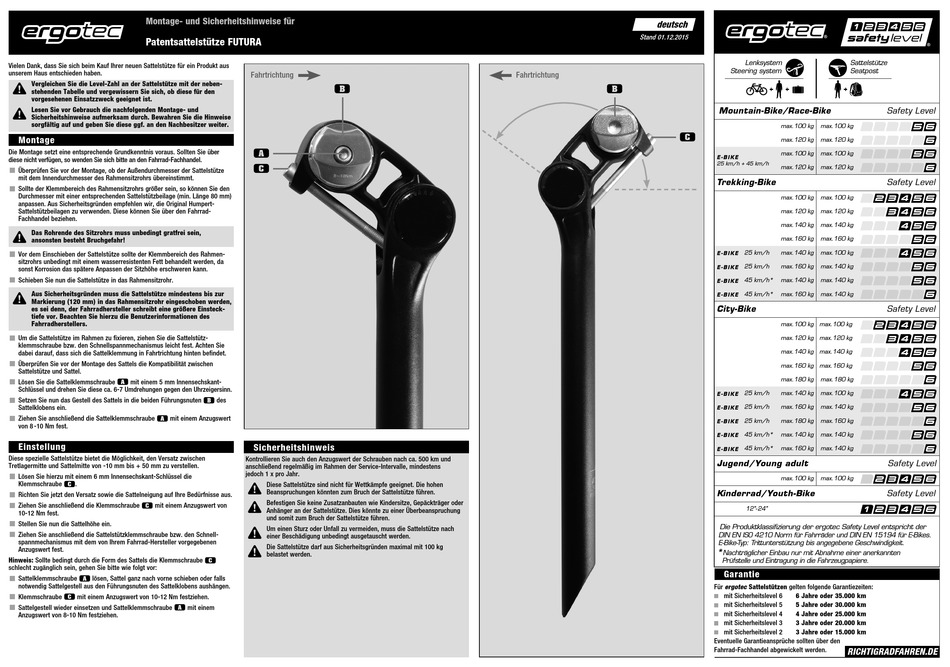

ERGOTEC FUTURA Assembly And Safety Instructions

Montage- und Sicherheitshinweise für

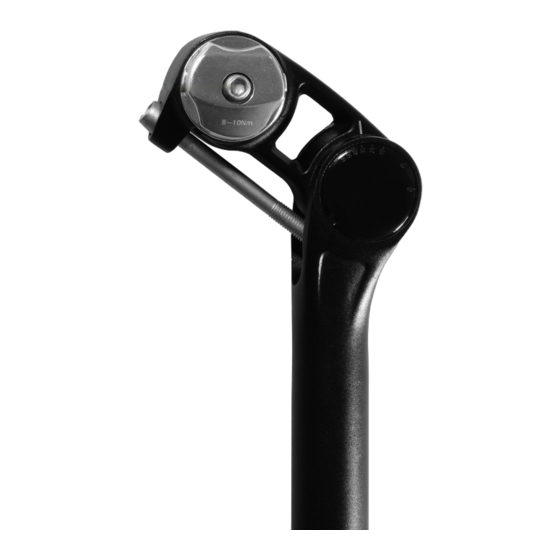

Patentsattelstütze FUTURA
Vielen Dank, dass Sie sich beim Kauf Ihrer neuen Sattelstütze für ein Produkt aus
unserem Haus entschieden haben.
Vergleichen Sie die Level-Zahl an der Sattelstütze mit der neben-
stehenden Tabelle und vergewissern Sie sich, ob diese für den
vorgesehenen Einsatzzweck geeignet ist.
Lesen Sie vor Gebrauch die nachfolgenden Montage- und
Sicherheitshinweise aufmerksam durch. Bewahren Sie die Hinweise
sorgfältig auf und geben Sie diese ggf. an den Nachbesitzer weiter.
Montage
Die Montage setzt eine entsprechende Grundkenntnis voraus. Sollten Sie über
diese nicht verfügen, so wenden Sie sich bitte an den Fahrrad-Fachhandel.
Überprüfen Sie vor der Montage, ob der Außendurchmesser der Sattelstütze
mit dem Innendurchmesser des Rahmensitzrohrs übereinstimmt.
Sollte der Klemmbereich des Rahmensitzrohrs größer sein, so können Sie den
Durchmesser mit einer entsprechenden Sattelstützbeilage (min. Länge 80 mm)
anpassen. Aus Sicherheitsgründen empfehlen wir, die Original Humpert-
Sattelstützbeilagen zu verwenden. Diese können Sie über den Fahrrad-
Fachhandel beziehen.
Das Rohrende des Sitzrohrs muss unbedingt gratfrei sein,
ansonsten besteht Bruchgefahr!
Vor dem Einschieben der Sattelstütze sollte der Klemmbereich des Rahmen-
sitzrohrs unbedingt mit einem wasserresistenten Fett behandelt werden, da
sonst Korrosion das spätere Anpassen der Sitzhöhe erschweren kann.
Schieben Sie nun die Sattelstütze in das Rahmensitzrohr.
Aus Sicherheitsgründen muss die Sattelstütze mindestens bis zur
Markierung (120 mm) in das Rahmensitzrohr eingeschoben werden,
es sei denn, der Fahrradhersteller schreibt eine größere Einsteck-
tiefe vor. Beachten Sie hierzu die Benutzerinformationen des
Fahrradherstellers.
Um die Sattelstütze im Rahmen zu fixieren, ziehen Sie die Sattelstütz-
klemmschraube bzw. den Schnellspannmechanismus leicht fest. Achten Sie
dabei darauf, dass sich die Sattelklemmung in Fahrtrichtung hinten befindet.
Überprüfen Sie vor der Montage des Sattels die Kompatibilität zwischen
Sattelstütze und Sattel.
c
Lösen Sie die Sattelklemmschraube mit einem 5 mm Innensechskant-
Schlüssel und drehen Sie diese ca. 6-7 Umdrehungen gegen den Uhrzeigersinn.
Setzen Sie nun das Gestell des Sattels in die beiden Führungsnuten
Sattelklobens ein.
Ziehen Sie anschließend die Sattelklemmschraube c mit einem Anzugswert
von 8 -10 Nm fest.
Einstellung
Diese spezielle Sattelstütze bietet die Möglichkeit, den Versatz zwischen
Tretlagermitte und Sattelmitte von -10 mm bis + 50 mm zu verstellen.
Lösen Sie hierzu mit einem 6 mm Innensechskant-Schlüssel die
e
Klemmschraube .
Richten Sie jetzt den Versatz sowie die Sattelneigung auf Ihre Bedürfnisse aus.
Ziehen Sie anschließend die Klemmschraube e mit einem Anzugswert von
10-12 Nm fest.
Stellen Sie nun die Sattelhöhe ein.
Ziehen Sie anschließend die Sattelstützklemmschraube bzw. den Schnell-
spannmechanismus mit dem von Ihrem Fahrrad-Hersteller vorgegebenen
Anzugswert fest.
Hinweis: Sollte bedingt durch die Form des Sattels die Klemmschraube
schlecht zugänglich sein, gehen Sie bitte wie folgt vor:
c
Sattelklemmschraube lösen, Sattel ganz nach vorne schieben oder falls
notwendig Sattelgestell aus den Führungsnuten des Sattelklobens aushängen.
Klemmschraube e mit einem Anzugswert von 10-12 Nm festziehen.
c
Sattelgestell wieder einsetzen und Sattelklemmschraube mit einem
Anzugswert von 8-10 Nm festziehen.
Fahrtrichtung
d
c
e
d
des
Sicherheitshinweis
Kontrollieren Sie auch den Anzugswert der Schrauben nach ca. 500 km und
anschließend regelmäßig im Rahmen der Service-Intervalle, mindestens
jedoch 1 x pro Jahr.
Diese Sattelstütze sind nicht für Wettkämpfe geeignet. Die hohen
Beanspruchungen könnten zum Bruch der Sattelstütze führen.
Befestigen Sie keine Zusatzanbauten wie Kindersitze, Gepäckträger oder
Anhänger an der Sattelstütze. Dies könnte zu einer Überbe anspruchung
und somit zum Bruch der Sattelstütze führen.
Um einen Sturz oder Unfall zu vermeiden, muss die Sattelstütz e nach
einer Beschädigung unbedingt ausgetauscht werden.
Die Sattelstütze darf aus Sicherheitsgründen maximal mit 100 kg
belastet werden.
e
deutsch
Stand 01.12.2015
Fahrtrichtung
d
e
Lenksystem Sattelstütze
Steering system Seatpost
Mountain-Bike/Race-Bike Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 100 kg max. 100 kg
E - B I K E
25 km/h + 45 km/h
max. 120 kg max. 120 kg
Trekking-Bike Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 140 kg max. 140 kg
max. 160 kg max. 160 kg
25 km/h max. 140 kg max. 100 kg
E - B I K E
E - B I K E 25 km/h max. 160 kg max. 140 kg
45 km/h* max. 140 kg max. 140 kg
E - B I K E
45 km/h* max. 160 kg max. 140 kg
E - B I K E
City-Bike Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 140 kg max. 140 kg
max. 160 kg max. 160 kg
max. 180 kg max. 180 kg
25 km/h max. 140 kg max. 100 kg
E - B I K E
25 km/h max. 160 kg max. 140 kg
E - B I K E
25 km/h max. 180 kg max. 160 kg
E - B I K E
45 km/h* max. 140 kg max. 140 kg
E - B I K E
45 km/h* max. 160 kg max. 140 kg
E - B I K E
Jugend/Young adult Safety Level
max. 100 kg max. 100 kg
Kinderrad/Youth-Bike Safety Level
12"- 24"
Die Produktklassifizierung der ergotec Safety Level entspricht der
DIN EN ISO 4210 Norm für Fahrräder und DIN EN 15194 für E-Bikes.
E-Bike-Typ: Trittunterstützung bis angegebene Geschwindigkeit.
*
Nachträglicher Einbau nur mit Abnahme einer anerkannten
Prüf stelle und Eintragung in die Fahrzeugpapiere.
Garantie
Für ergotec Sattelstützen gelten folgende Garantiezeiten:
mit Sicherheitslevel 6 6 Jahre oder 35.000 km
mit Sicherheitslevel 5 5 Jahre oder 30.000 km
mit Sicherheitslevel 4 4 Jahre oder 25.000 km
mit Sicherheitslevel 3 3 Jahre oder 20.000 km
mit Sicherheitslevel 2 3 Jahre oder 15.000 km
Eventuelle Garantieansprüche sollten über den
Fahrrad-Fachhandel abgewickelt werden. RICHTIGRADFAHREN.DE
