kellermann KH 1000 Mounting Instructions

Stand 09/2008
Anbauanleitung Kellermann KH 1000 für
Honda CBR 600RR 2007-
1. Warnhinweise
Achtung! Vor der Montage bitte unbedingt diese Anbauanleitung zu Ende lesen!
Achtung! Bei Unsicherheit über die korrekte Montage oder die elektrischen Verbindungen müssen Sie einen Fachmann
beauftragen, da ausschließlich eine sachgemäße Montage eine dauerhafte Befestigung und sichere Funktion gewährleistet.
Eine fehlerhafte elektrische Verbindung kann zu Kurzschlüssen (Kabelbrand) oder zur Beschädigung anderer elektronischer
Bauteile führen.
Achtung! Vor dem Anbau ist der sichere Stand des Motorrades zu gewährleisten, da ein umstürzendes Motorrad zu
Verletzungen und zu Schäden am Motorrad führen kann.
2. Lieferumfang
M4x12 Linsenkopf
Fahrzeugadapter CBR600RR 2007
Anleitung CBR900RR
3. Anbau
1. Schalten Sie das Motorrad aus und demontieren Sie das oder die Sitzpolster.
2. Klemmen Sie die Batterie ab.
3. Demontieren Sie die originale Kennzeichenhalterung mit Blinkern.

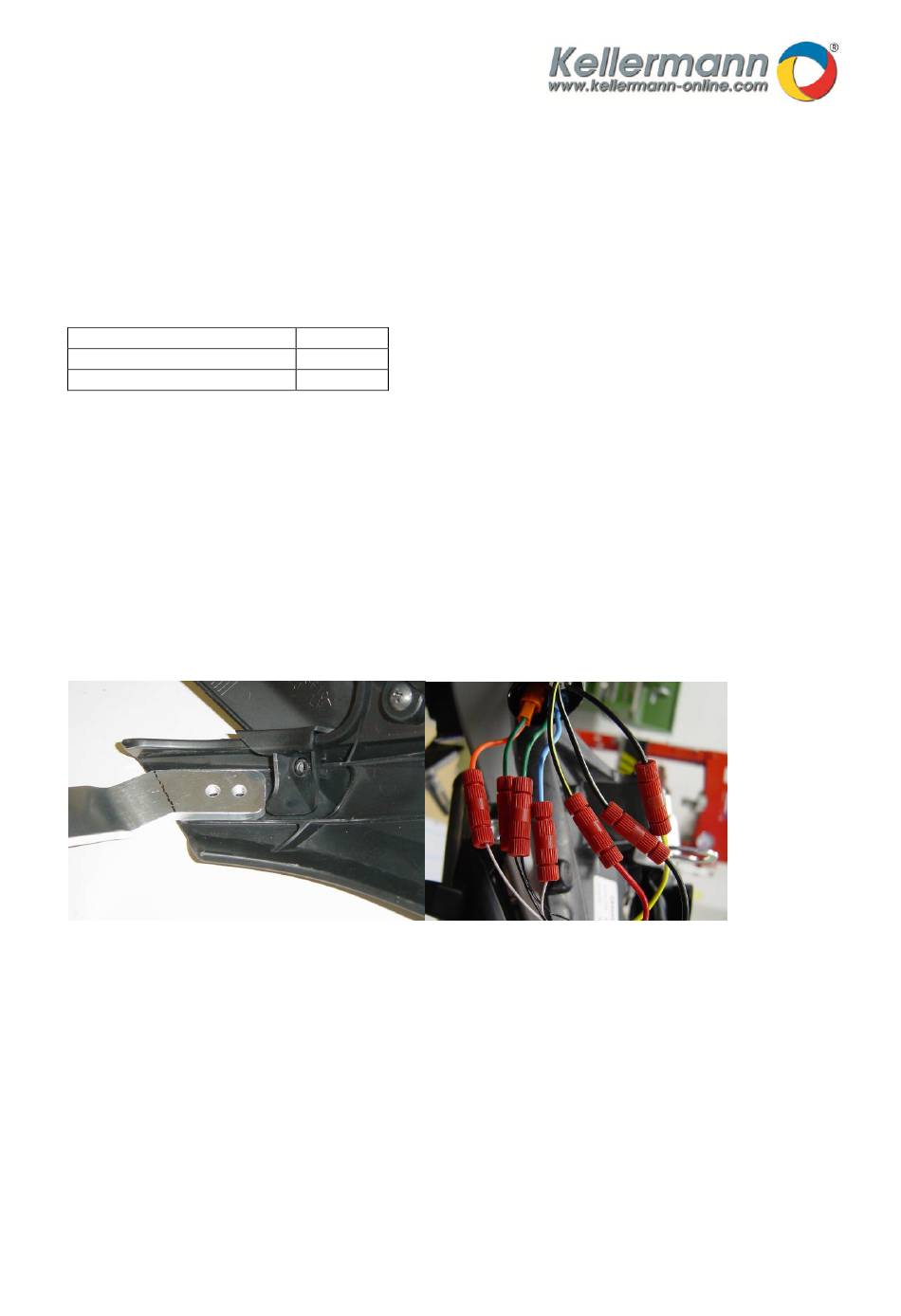

4. Die seitlichen Ausleger müssen gekürzt und gebohrt werden, siehe dazu das Bild unten. Befestigen Sie den Fahrzeugadapter
mit den beiliegenden Linsenkopfschrauben an den präparierten seitlichen Auslegern des Fahrzeugs.
5. Demontieren Sie die geschraubten Befestigungsarme der micro 1000 Blinker an der Trennstelle Befestigungsarm (Gummi)/
Blinkergehäuse. Schrauben Sie die Blinker an die bereits vormontierten Blinkerarme des KH 1000. Führen Sie dazu die
Anschlusskabel der Blinker durch die Blinkerarme ein, so dass diese an der mittleren hinteren Bohrung des Blinkerhalters
herausgeführt werden können.
6. Schieben Sie die Leitungen der Blinker durch den Schutzschlauch, in dem die Leitungen des Rücklichts verlegt sind.
7. Schrauben Sie den KH 1000 mit den beiliegenden Senkkopfschrauben M5x12 an den Fahrzeugadapter und verlegen Sie die
Leitungen entsprechend der originalen Kabelführung. Richten Sie die Blinker so aus, dass die Abstrahlrichtung parallel zur
Straße liegt, indem Sie die unten an den Blinkerarmen befindlichen kleinen Inbusschrauben lösen und nach Ausrichten der
Blinker wieder festschrauben.
Achtung! Die Ausrichtung des micro 1000 ist für die Sicherheit im Straßenverkehr notwendig und Bestandteil der Zulassung.
Ein nicht ausgerichteter Blinker kann von anderen Verkehrsteilnehmern leicht übersehen werden und zu Unfällen führen.
8. Montieren Sie das Halteblech für den Reflektor und den Reflektor so, dass dieser senkrecht zur Fahrbahn gerichtet ist.
Reflektorhalteblech und Kennzeichen sollten in jedem Fall aus Stabilitätsgründen unten miteinander verschraubt
werden.
9. Der Stecker des Rücklichts erfolgt mittels Endverbinderhülsen an den originalen Zuleitungen. Zunächst die originale Zuleitung
zwischen originalem Rücklicht und Stecker durchtrennen und dann die Enden nach dem Abisolieren mit den beiliegenden
Endverbinderhülsen (Kabel verdrillen> einführen> mit geeigneter Zange zusammenpressen) verbinden. Beim Der Anschluss
der Blinkerkabel ist in der Anbauanleitung der Blinker beschrieben.
