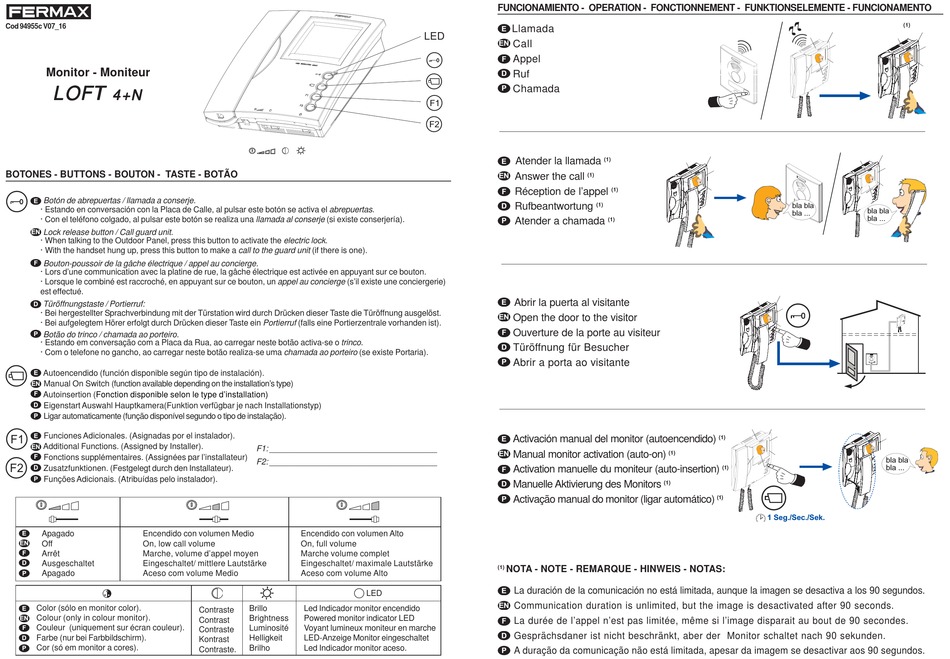

Fermax LOFT 4+N Quick Start Manual

Cod 94955c V07_16
Monitor - Moniteur
L L L L L OFT OFT OFT OFT
OFT
4+N 4+N
4+N 4+N 4+N
BOTONES - BUTTONS - BOUTON - TASTE - BOTÃO
E Botón de abrepuertas / llamada a conserje.
· Estando en conversación con la Placa de Calle, al pulsar este botón se activa el abrepuertas.
· Con el teléfono colgado, al pulsar este botón se realiza una llamada al conserje (si existe conserjería).
EN
Lock release button / Call guard unit.
· When talking to the Outdoor Panel, press this button to activate the electric lock.
· With the handset hung up, press this button to make a call to the guard unit (if there is one).
F
Bouton-poussoir de la gâche électrique / appel au concierge.
· Lors d'une communication avec la platine de rue, la gâche électrique est activée en appuyant sur ce bouton.
· Lorsque le combiné est raccroché, en appuyant sur ce bouton, un appel au concierge (s'il existe une conciergerie)
est effectué.
D
Türöffnungstaste / Portierruf:
· Bei hergestellter Sprachverbindung mit der Türstation wird durch Drücken dieser Taste die Türöffnung ausgelöst.
· Bei aufgelegtem Hörer erfolgt durch Drücken dieser Taste ein Portierruf (falls eine Portierzentrale vorhanden ist).
P
Botão do trinco / chamada ao porteiro.
· Estando em conversação com a Placa da Rua, ao carregar neste botão activa-se o trinco.
· Com o telefone no gancho, ao carregar neste botão realiza-se uma chamada ao porteiro (se existe Portaria).
E
Autoencendido (función disponible según tipo de instalación).
EN Manual On Switch (function available depending on the installation's type)
F
Autoinsertion (Fonction disponible selon le type d'installation)
D
Eigenstart Auswahl Hauptkamera(Funktion verfügbar je nach Installationstyp)
P
Ligar automaticamente (função disponível segundo o tipo de instalação).
F1 E Funciones Adicionales. (Asignadas por el instalador).
EN Additional Functions. (Assigned by Installer).
F
Fonctions supplémentaires. (Assignées par l'installateur)
F2
D
Zusatzfunktionen. (Festgelegt durch den Installateur).
P
Funções Adicionais. (Atribuídas pelo instalador).
E Apagado Encendido con volumen Medio
EN
Off On, low call volume
F
Arrêt Marche, volume d'appel moyen
D
Ausgeschaltet Eingeschaltet/ mittlere Lautstärke
P
Apagado Aceso com volume Medio
E Color (sólo en monitor color).
EN
Colour (only in colour monitor).
F Couleur (uniquement sur écran couleur).
D Farbe (nur bei Farbbildschirm).
P Cor (só em monitor a cores).
F1: _____________________________________
F2: _____________________________________
Encendido con volumen Alto
On, full volume
Marche volume complet
Eingeschaltet/ maximale Lautstärke
Aceso com volume Alto
LED
Brillo Led Indicador monitor encendido
Contraste
Brightness Powered monitor indicator LED
Contrast
Luminosité Voyant lumineux moniteur en marche
Contraste
Helligkeit LED-Anzeige Monitor eingeschaltet
Kontrast
Brilho Led Indicador monitor aceso.
Contraste.
FUNCIONAMIENTO - OPERATION - FONCTIONNEMENT - FUNKTIONSELEMENTE - FUNCIONAMENTO
•
E Llamada
LED
EN
Call
F Appel
D Ruf
P Chamada
F1
F2
•
E
Atender la llamada
EN
Answer the call (1)
F Réception de l'appel
D
Rufbeantwortung (1)
P
Atender a chamada
•
E Abrir la puerta al visitante
EN
Open the door to the visitor
F Ouverture de la porte au visiteur
D
Türöffnung für Besucher
P
Abrir a porta ao visitante
•
E
Activación manual del monitor (autoencendido)
EN
Manual monitor activation (auto-on)
F Activation manuelle du moniteur (auto-insertion)
D
Manuelle Aktivierung des Monitors
P
Activação manual do monitor (ligar automático)
(1) NOTA - NOTE - REMARQUE - HINWEIS - NOTAS:
E
La duración de la comunicación no está limitada, aunque la imagen se desactiva a los 90 segundos.
EN
Communication duration is unlimited, but the image is desactivated after 90 seconds.
F
La durée de l'appel n'est pas limitée, même si l'image disparait au bout de 90 secondes.
D
Gesprächsdaner ist nicht beschränkt, aber der Monitor schaltet nach 90 sekunden.
P
A duração da comunicação não está limitada, apesar da imagem se desactivar aos 90 segundos.
(1)
(1)
(1)
¸
(1)
(1)
(1)
(1)
(1)
¸
1 Seg./Sec./Sek.
(1)
¸
max. 30
Seg./Sec./Sek.
bla bla
bla bla
bla ...
bla ...
max. 90 Seg./Sec./Sek.
bla bla
bla ...
