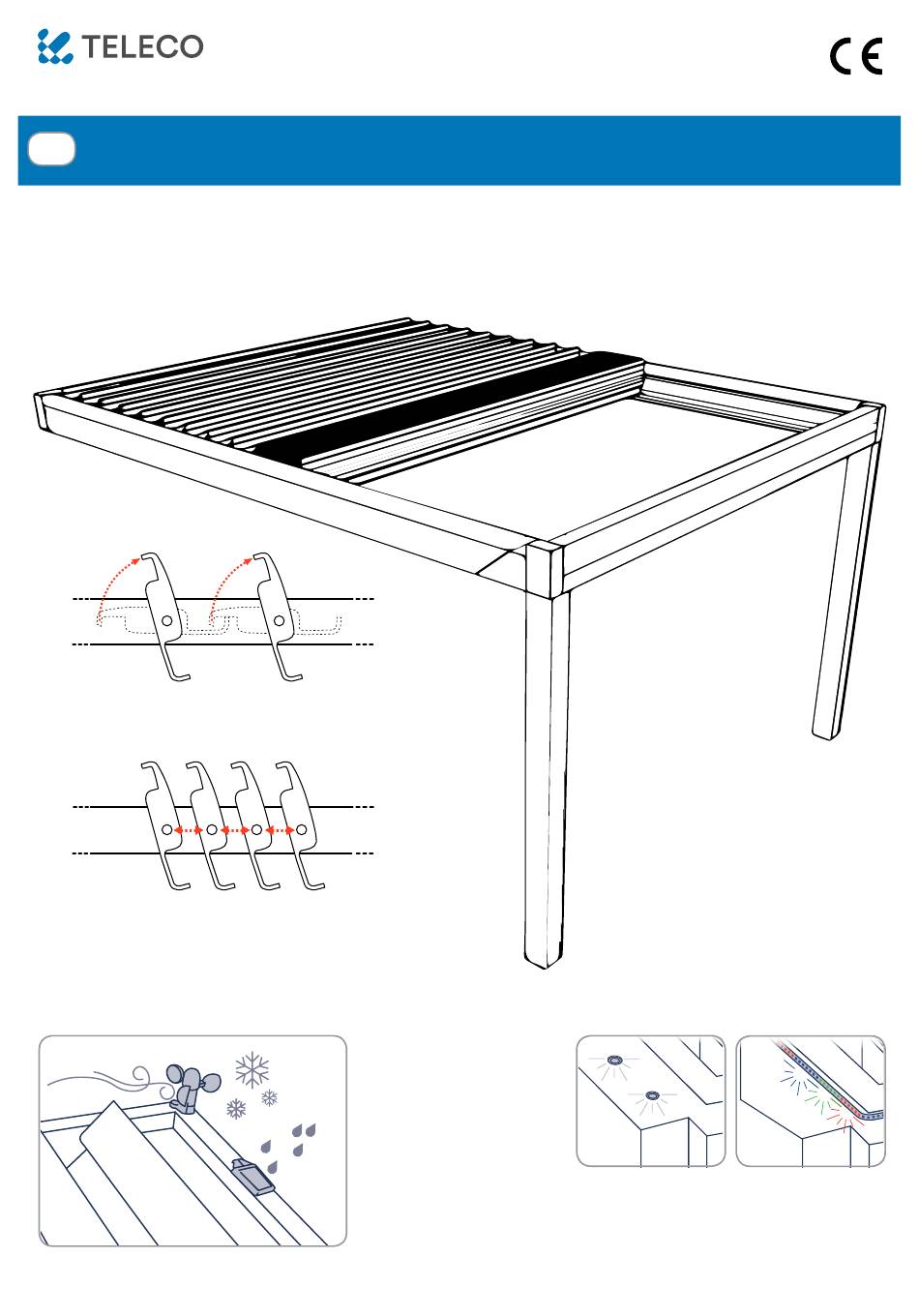

230VAC CONTROL UNIT WITH RADIO RECEIVER TO CONTROL TWO 230VAC MOTORS FOR
EN
ADJUSTABLE & RETRACTABLE LOUVRES
Product code
TVPLR868AC2
TVPLR916AC2
MOTOR 1: to adjust the angle. It is possible only when the
louvre is totally extended (the closing limit-switch of motor 2
is reached).
MOTOR 2: to pack the louvres. It is possible only when the
slats are at maximum angle (the opening limit-switch of motor
1 is reached).
TVPLRXXXAC2-AC2B
TELECO AUTOMATION SRL
Via dell'Artigianato, 16 - 31014 Colle Umberto (TV) ITALY
TELEPHONE: ++39.0438.388511 FAX: ++39.0438.388536 - www.telecoautomation.com
(h = 74mm, 868.3MHz)
(h = 74mm, 916MHz)
Inputs for rain, wind
a n d t e m p e r a t u r e
(for ice) sensors.
Combination of rain
a n d t e m p e r a t u r e
sensors to detect
snow.
This document is the property of Teleco Automation Srl who reserves all reproduction and copying rights
TVPLR868AC2B
TVPLR916AC2B
LED CARD (optional) to control the
1-colour, RGB or RGBW 12/24Vdc
LED lights.
DOC.: T695.05_EN
(h = 50mm, 868.3MHz)
(h = 50mm, 916MHz)
DATE: 28/10/18
Advertisement
Related Manuals for Teleco TVPLR868AC2
Summary of Contents for Teleco TVPLR868AC2
- Page 1 LED CARD (optional) to control the sensors to detect 1-colour, RGB or RGBW 12/24Vdc snow. LED lights. TVPLRXXXAC2-AC2B DATE: 28/10/18 DOC.: T695.05_EN This document is the property of Teleco Automation Srl who reserves all reproduction and copying rights...
- Page 2 To prevent infiltration of water, wire the product as follows: The manufacturer, Teleco Automation s.r.l, declares that the type of radio equipment is compliant with Directive 2014/53 / EU. The full text of the EU compliance declaration is available at the following Internet address: www.telecoautomation.com/ceIn the view of a constant development of their...
- Page 3 CONNECTIONS, ADJUSTMENTS AND CONTROL UNIT WARNINGS 230Vac(LINE) 230Vac DIP switch Power supply 230Vac (Neutral) MOTOR 1 (CLOSE) - ANGLE Aerial MOTOR 1 COMMON - ANGLE MOTOR 1 (OPEN) - ANGLE RAIN MOTOR 2 (OPEN) - RETRACTION sensor used Memory MOTOR 2 COMMON WIND TEMP.
- Page 4 Memorization of 7-channel transmitter P1 or P2 M1: 0 % (CLOSED) keep it pressed M1: 33 % M1: 66 % Press twice P1 or P2 and keep it pressed. Press any button of the M1: 100 % (OPEN) 7-channel transmitter. M2: Extention M1&M2: STOP M2: Retraction...
- Page 5 Remote deletion Remote memorization Note: The button P3 is located inside the transmitter. Note: The button P3 is located inside the transmitter. Memorized Memorized Memorized To be deleted continuous continuous intermittent sound sound sound < 5 s < 5 s <...
- Page 6 3. SET MOTORS LIMIT SWITCHES All the manoeuvres are in hold-to-run mode. ATTENTION: during the configuration the safety limit of the system are not applied! MOTOR 1: to adjust the angle. It is possible only when the louvre is totally extended. M1: OPEN OPEN M1: CLOSE...
-
Page 7: Activation/ Deactivation
Alarm priority Factory setting WIND sensor HIGH ACTIVATED The anemometer (ANEM4) detects wind speed, which the control unit compares with the threshold set through DIPs 1-2-3 (see table). The control unit is only compatible with anemometers generating 4 pulses per rev. DIP1 DIP2 DIP3 Km/h ALARM ACTIVATED when What happens with ALARM ACTIVATED... - Page 8 Alarm priority Factory setting TEMPERATURE sensor MEDIUM DEACTIVATED ° The temperature sensor (NTC 10K/3435K) activates whenever there is danger of ice forming. ALARM ACTIVATED when What happens with ALARM ACTIVATED ALARM NOT ACTIVE when The control unit tilts the pergola slats to 10% of full opening. The measured temperature is below 2 °C The measured temperature is above 3 °C or and the slats are closed.
- Page 9 Alarm priority Factory setting RAIN sensor ACTIVATED ALARM ACTIVATED when What happens with ALARM ACTIVATED ALARM NOT ACTIVE when The control unit completely CLOSES the pergola slats. The control The sensitive surface of the sensor detects The sensor doesn’t detect any drop. drops of water.
- Page 10 TROUBLESHOOTING (what to do IF…) Problem Solution At power-on, the control unit does not move the motors and emits no warning. The system needs to be programmed, see par.3. Pressing any button of a memorized transmitter, the control unit emits quick The motor configuration has not been carried out correctly.
-
Page 11: Technical Specifications
TECHNICAL SPECIFICATIONS TVPLRxxxAC2 TVPLRxxxAC2 LED lights 230V~ LED lights power supply power supply 230Vac Sensors Sensors Temp. 12/24Vdc TVPLRxxxAC2B TVPLRxxxAC2B 230V~ Sensors power supply Power supply 230Vac Max. power for each output 350W 185 mm Fuse (cartridge) 5A (time-lag, 5x20) Operating temperature range -20°... - Page 12 TELECO AUTOMATION GMBH TELECO AUTOMATION OCEANIA PTY LTD ITALY FRANCE GERMANY AUSTRALIA Tel. +33.(0)472.145080 Tel. +39.0438.388511 Tel. +49.(0)8122.9563024 Tel. +61.(07)5502.7801 info@telecoautomation.com info@telecofrance.com info.de@telecoautomation.com info@telecoautomation.com.au This document is the property of Teleco Automation Srl who reserves all reproduction and copying rights...
- Page 13 LED CARD (opzionale) per il controllo sensori per rilevare di luci LED 12/24Vdc 1-colore, RGB la neve. o RGBW. TVPLRXXXAC2-AC2B DATE: 29/10/18 DOC.: T695.05_IT This document is the property of Teleco Automation Srl who reserves all reproduction and copying rights...
- Page 14 Per evitare infiltrazioni d’acqua si consiglia di cablare il prodotto come segue: l fabbricante, Teleco Automation s.r.l , dichiara che il tipo di Apparecchiatura radio è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità...
- Page 15 Collegamenti, regolazioni e segnalazioni della centrale Alimentazione 230VAC (Linea) DIP switch 230VAC 230VAC (Neutro) CHIUSURA MOTORE 1 (angolazione) Antenna COMUNE MOTORE 1 (angolazione) Sensore APERTURA MOTORE 1 (angolazione) PIOGGIA IMPACCHETTAMENTO MOTORE 2 usato Memoria COMUNE MOTORE 2 Sensore Sensore TEMP. VENTO ESTENSIONE MOTORE 2 SENSORE VENTO (MARRONE)
- Page 16 Memorizzazione trasmettitore 7 canali P1 o P2 M1: 0 % (CHIUSO) tenere premuto M1: 33 % M1: 66 % Premere 2 volte P1 o P2 e tenere premuto. Premere un tasto qualsiasi del M1: 100 % (APERTO) trasmettitore 7 canali. M2: Estensione M1&M2: STOP M2: Impacchettamento...
- Page 17 Memorizzazione remota Cancellazione remota Nota: Il tasto P3 si trova all’interno del trasmettitore. Nota: Il tasto P3 si trova all’interno del trasmettitore. Memorizzato Memorizzato Nuovo Memorizzato Da cancellare suono suono suono continuo continuo intermittente < 5 s < 5 s <...
- Page 18 3. IMPOSTAZIONE FINE CORSA DEI MOTORI Le movimentazioni vengono eseguite a uomo presente. ATTENZIONE: non vengono attuati in questa fase i vincoli di movimentazione previsti dal sistema! MOTORE 1: l’angolazione dei profili (possibile solo quando l’estensione del motore 2 è massima). M1: APRE APRE M1: CHIUDE...
- Page 19 Priorità allarme Condizione di fabbrica Sensore VENTO ALTA ATTIVATO L’anemometro (ANEM4) rileva la velocità del vento e la centrale la confronta con la soglia impostata tramite i DIP 1-2-3 (vedi tabella). La centrale è compatibile solamente con anemometri a 4 impulsi/giro. DIP1 DIP2 DIP3 Km/h ALLARME PRESENTE quando Cosa fa quando ALLARME PRESENTE...
- Page 20 Priorità allarme Condizione di fabbrica Sensore TEMPERATURA MEDIA DISATTIVATO ° Il sensore temperatura (NTC 10K/3435K) interviene qualora ci sia il pericolo di formazione di ghiaccio. ALLARME PRESENTE quando Cosa fa quando ALLARME PRESENTE ALLARME NON PRESENTE quando La centrale orienta i profili della pergola al 10% dell’intera apertura. La temperatura misurata è...
-
Page 21: Attivazione/ Disattivazione
Priorità allarme Condizione di fabbrica Sensore PIOGGIA BASSA ATTIVATO ALLARME PRESENTE quando Cosa fa quando ALLARME PRESENTE ALLARME NON PRESENTE quando La superficie sensibile del sensore La centrale orienta i profili della pergola in completa CHIUSURA. Il sensore non rileva la pioggia. rileva gocce d’acqua. - Page 22 RISOLUZIONE DEI PROBLEMI (cosa fare SE...) Problema Soluzione All’accensione la centrale non comanda i motori e non emette alcun avviso. La centrale necessita di essere programmata, vedere paragrafo 3. Premendo qualsiasi tasto di un trasmettitore memorizzato, la centrale emette una La procedura di configurazione dei motori non è...
-
Page 23: Specifiche Tecniche
SPECIFICHE TECNICHE TVPLRxxxAC2 TVPLRxxxAC2 Alimentazione Alimentazione Luci LED luci LED 230V~ 230Vac Sensori Sensori Temp. 12/24Vdc TVPLRxxxAC2B TVPLRxxxAC2B Sensori Alimentazione Alimentazione 230VAC Potenza massima per uscita 350W 185 mm Fusibile 5A ritardato (5x20, a cartuccia) Temperatura di funzionamento -20° / +45°C 868.3MHz (TVPLR868AC2x) Frequenza ricezione 916MHz (TVPLR916AC2x) - Page 24 TELECO AUTOMATION GMBH TELECO AUTOMATION OCEANIA PTY LTD ITALY FRANCE GERMANY AUSTRALIA Tel. +33.(0)472.145080 Tel. +39.0438.388511 Tel. +49.(0)8122.9563024 Tel. +61.(07)5502.7801 info@telecoautomation.com info@telecofrance.com info.de@telecoautomation.com info@telecoautomation.com.au This document is the property of Teleco Automation Srl who reserves all reproduction and copying rights...
