Osram e:cue SYMPL dali Node Setup Manual
  1. Manuals
  2. Brands
  3. Osram Manuals
  4. Recording Equipment
  5. e:cue SYMPL dali Node
  6. Setup manual

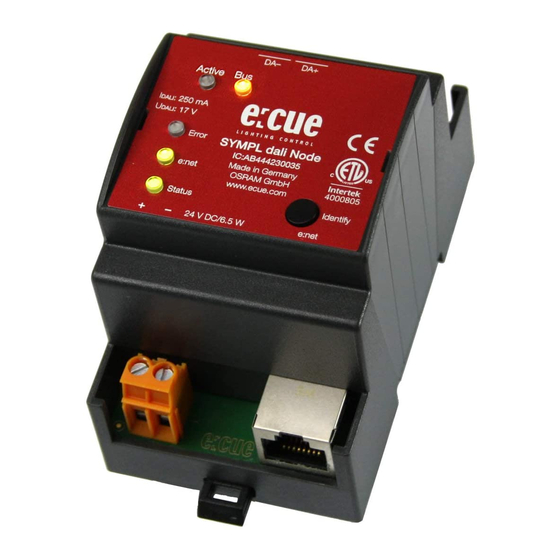

Osram e:cue SYMPL dali Node Setup Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
www.osram.com/ecue
Light is OSRAM
Our Brand
AB444230035
e:cue SYMPL dali Node
Setup Manual / Installationsanleitung

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the e:cue SYMPL dali Node and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Osram e:cue SYMPL dali Node

Summary of Contents for Osram e:cue SYMPL dali Node

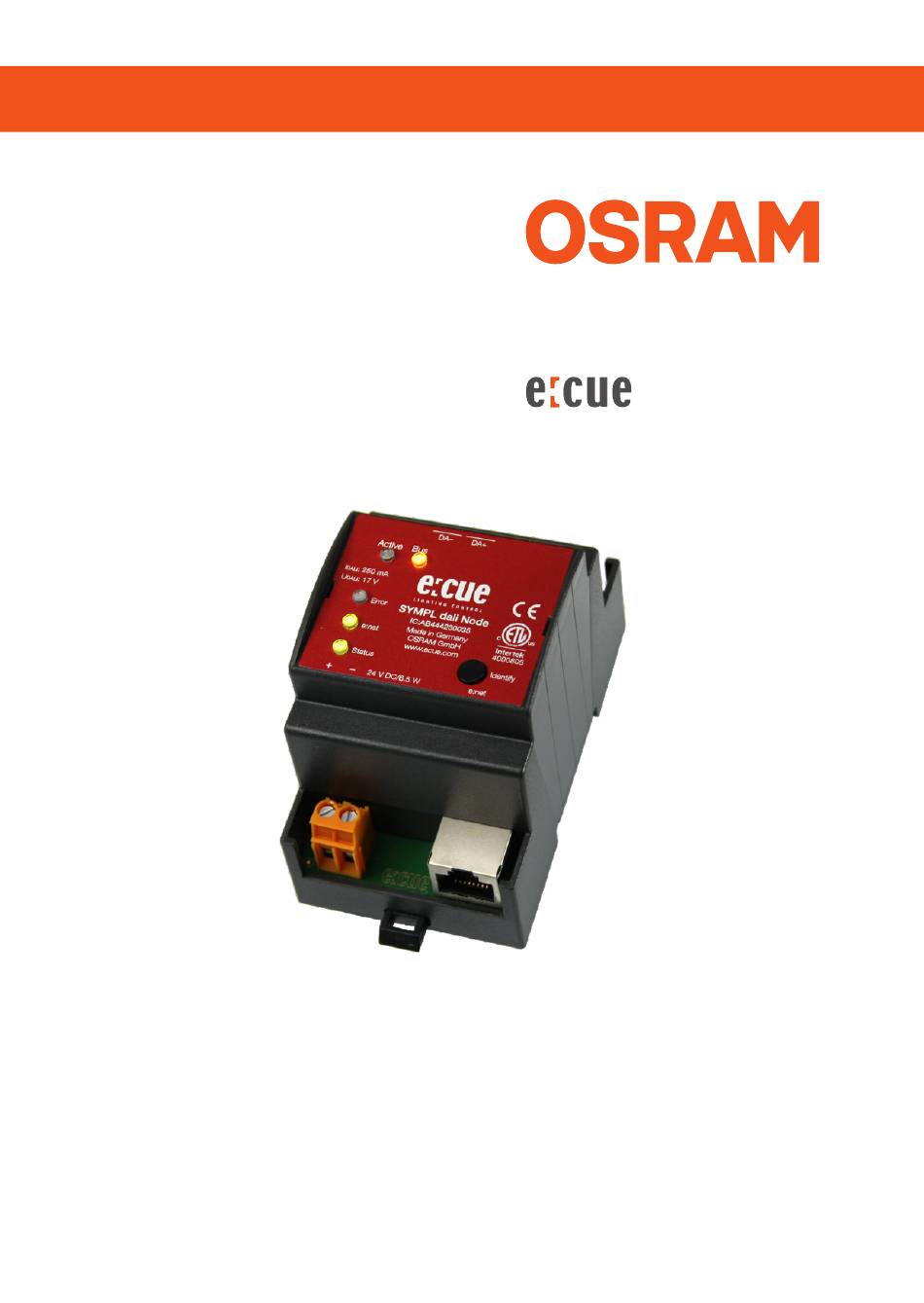

  • Page 1 Light is OSRAM Our Brand AB444230035 e:cue SYMPL dali Node Setup Manual / Installationsanleitung...
  • Page 2 AB444230035 e:cue SYMPL dali Node Setup Manual (original issue) e:cue SYMPL dali Node Installationsanleitung (Originalversion) Edition/Ausgabe: 23.08.19 [EN_DE_SYMPL_dali_Node_Setup_v3p0] Published by / Herausgegeben von: OSRAM GmbH Karl-Schurz-Strasse 38 33100 Paderborn, Germany ©2019 OSRAM GmbH, BU Digital All rights reserved / Alle Rechte vorbehalten...

  • Page 3: Table Of Contents

    Table of Contents / Inhalt Table of Contents / Inhalt English Security instructions Symbols General security instructions General device description Delivery content Connectors and interfaces User interface: LEDs Identify button: Identification & Reset & Testing General remarks Transport Unpacking Warranty regulations Maintenance and Repair Disposal Support...
  • Page 4 Table of Contents / Inhalt Firmware Update Dismounting Product specifications Certifications Deutsch Sicherheitshinweise 11.1 Symbole 11.2 Hinweise Gerätebeschreibung 12.1 Lieferumfang 12.2 Anschlüsse und Schnittstellen 12.3 Benutzeroberfläche: LEDs 12.4 Identify-Taster: Identifikation & Reset & Test Allgemeine Hinweise 13.1 Transport 13.2 Entpacken 13.3 Garantiebestimmungen 13.4...
  • Page 5 Table of Contents / Inhalt Testmodus Firmware-Update Demontage Produktdaten Zertifizierung Dimensions / Abmessungen...

  • Page 6: English

    English...

  • Page 7: Security Instructions

    DALI devices. The device must be supplied by a separate certified SELV Class 2 power supply. The maximum length of each connected cable is 30 m. If safety instructions are missing, please contact OSRAM to receive a new copy.

  • Page 8: General Device Description

    SYMPHOLIGHT. Connections between servers, Cores and Nodes are always made with e:net via Ethernet. The e:cue SYMPL dali Node is a single line DALI interface. It provides a DALI interface for up to 64 DALI devices in one line including bus power and full support for DALI ballast and OSRAM sensors / inputs.

  • Page 9: Connectors And Interfaces

    General device description Connectors and interfaces View from top DALI interface DA - DA + (left to right : DA -, DA +) Identify button e:net / Ethernet 9 10 DIN rail handle Power supply (left to right : V +, V –) Status LED (Device status) e:net LED (Ethernet, LAN activity) Test / Error LED...

  • Page 10: Identify Button: Identification & Reset & Testing

    Switch the device off and on. If the error persists, check the wiring or contact OSRAM Service. Status + The Status and Test / Error LED blink simultaneously to Test / Error identify the SYMPL Node (enabled “Identify Interface...
  • Page 11 General device description • Keep the Identify button pressed while powering up, Status and Test / Error light up at first. Bootloader mode is signaled by a fast blinking Status LED. Release the button now. The device stays in bootloader mode to download a new firmware. To exit the bootloader mode, short press the Identify button again •...

  • Page 12: General Remarks

    Only transport the device in its original packaging. This protects the device from damage. Unpacking Only unpack the e:cue SYMPL dali Node at its installation location. To protect the device against condensation water, unpack it and wait until all moisture remaining in the device has evaporated. Condensation can occur when the device is moved from a cold to a warm location.

  • Page 13: Disposal

    Support In case of technical problems or questions regarding installation and repair please contact: OSRAM GmbH Customer Service Karl-Schurz-Str. 38 33100 Paderborn, Germany +49 (5251) 54648-0 support@ecue.com...

  • Page 14: Installation Conditions

    For mechanical stability, mounting on a rail is recommended. The e:cue SYMPL dali Node provides connectivity to Ethernet via e:net and to DALI fixtures via the DALI bus. A separate power supply unit as external power source has to be attached to the dali Node.

  • Page 15: Ethernet Connection

    Nodes and Cores. DALI connection The e:cue SYMPL dali Node offers a 2-pin assigned screw terminal plug for the DALI output. Use a screw driver to open and close the terminal for attaching the two DALI bus wires. Connect the wires according to the pin assignment on the label.
  • Page 16 Installation driver to open and close the terminal for attaching the two power supply wires of a 24 V DC power supply. Connect the wires according to the pin assignment on the label. Turn the power on when all cables are connected to the SYMPL dali Node. The device starts booting.

  • Page 17: Network Configuration

    Network configuration Network configuration The configuration of the e:cue SYMPL dali Node is completely done via e:cue SYMPHOLIGHT. See the SYMPHOLIGHT System Manual for details on configuration, available at www.ecue.com. The network properties of the SYMPL dali Node are preconfigured. The successful installation of the power supply is required for changing the network configuration.

  • Page 18: Network Configuration With The Web Interface

    Network configuration Select “Configure Network”: Define the IP address, the subnet mask and the DHCP settings to your needs: Click “Apply” to submit the changes. The network configuration of the SYMPL dali Node is completed. Network configuration with the web interface Open a common web browser on a connected PC.
  • Page 19 Network configuration On the left side, select “Settings” and enter the default password ecue: Click “Apply”. The Settings page is displayed: Define the network settings at “Device Basics” to your needs. You can also change the password for entry to the web interfaces of the SYMPL dali Node here.

  • Page 20: Extended Dali Settings

    Network configuration Note down all employed and, if applicable, reserved IP addresses. Keep the information for future network configurations. You can change the login password to the SYMPL dali Node's configuration page and the device name of the SYMPL dali Node at “Settings” page. Do not forget the new password.

  • Page 21: Test Mode

    Test mode Bus Power off Define the time in seconds after which the DALI bus timeout (s) power will be switched off after the SYMPL dali Node got disconnected from SYMPHOLIGHT’s DALI bus power commands (30s + x). Connected devices will then switch to their System Failure Level.

  • Page 22: Firmware Update

    Firmware Update Test mode via Web interface The web interface of the SYMPL dali Node provides four different test patterns. To access the web interface, open a common web browser on a connected PC. Enter the SYMPL dali Node‘s IP address into the address bar: e.g.

  • Page 23: Dismounting

    SYMPL dali Node or click the Update button in the head toolbar. Dismounting Disconnect all attached cables. Dismount the e:cue SYMPL dali Node from the rail by pulling the black DIN rail handle and unhitching the SYMPL Node. The dismounting is completed.
  • Page 24 Product specifications Electrical safety SELV (Ethernet), basic insulation (DALI, Power) Housing Self extinguishing blend PC / ABS UL document E140692 Mounting on 35 mm DIN rails EN 60715, width: 3 units wall mount with 1 x 3 ... 3.5 mm screw Interface specifications User interface 5 LED indicators (Status, e:net, Test / Error, Active,...

  • Page 25: 10 Certifications

    Certifications 10 Certifications e:cue SYMPL dali Node is certified according to EN 55022, EN 55024, 62368-1 Ed. 2 Conforms to ANSI / UL Std. 60950-1 4000805 Certified to CSA Std. C22.2 NO. 60950-1...

  • Page 26: Deutsch

    Deutsch...

  • Page 27: 11 Sicherheitshinweise

    SYMPL dali Nodes. Das Gerät muss durch ein separates Class 2-Netzteil versorgt werden. Die maximale Länge jedes angeschlossenen Kabels beträgt 30 m. Sollte das beigelegte Heft mit den Sicherheitshinweisen fehlen, wenden Sie sich bitte an den OSRAM-Service für ein zusätzliches Exemplar.

  • Page 28: 12 Gerätebeschreibung

    Verbindungen zwischen Servern, Cores und Nodes erfolgen immer über e:net mittels Ethernet. Der e:cue SYMPL dali Node ist eine DALI-Schnittstelle und unterstützt bis zu 64 DALI-Geräte an einer DALI-Linie inklusive Bus-Spannung. Der SYMPL dali Node wird von einem externen Netzteil mit Spannung versorgt.

  • Page 29: Anschlüsse Und Schnittstellen

    Gerätebeschreibung 12.2 Anschlüsse und Schnittstellen Sicht von oben auf das Gerät DALI-Schnittstelle DA - DA + (von links nach rechts: DA -, DA +) Identify-Taster e:net / Ethernet Anschluss 9 10 Hutschienen-Entriegelung Stromversorgung (von links nach rechts: V +, V –) LED Status (Gerätestatus) LED e:net (Ethernet, LAN-Aktivität) LED Test / Error...

  • Page 30: Identify-Taster: Identifikation & Reset & Test

    Fehler wie Kurzschluss der Datenanschlüsse. Schalten Sie das Gerät aus und wieder ein. Besteht der Fehler weiterhin, überprüfen Sie die Verdrahtung oder wenden Sie sich an den OSRAM Service. Status + Die Status- und die Test / Error-LED blinken simultan, Test / Error um den SYMPL Node zu identifizieren (aktiver “Identify...
  • Page 31 Gerätebeschreibung aktivieren: • Drücken Sie den Identify-Taster beim Einschalten bis Error und Status LED leuchten. Lassen Sie den Taster wieder los. Der Node bleibt nun im Bootloader-Modus und ist bereit für ein Herunterladen einer Firmware. Um den Bootloader-Modus zu beenden, drücken Sie den Identify-Taster.

  • Page 32: 13 Allgemeine Hinweise

    Entpacken Sie das Gerät und überprüfen Sie die Vollständigkeit des Lieferumfanges nach Kapitel „12.1 Lieferumfang“ auf Seite 28. Bewahren Sie die Verpackung für einen späteren Transport auf. Sollten Komponenten beschädigt sein oder fehlen, wenden Sie sich an Ihren OSRAM-Service. 13.3 Garantiebestimmungen Abhängig vom Produkt können Garantie und Gewährleistung zeitlich...

  • Page 33: Entsorgung

    33100 Paderborn, Deutschland +49 (5251) 54648-0 support@ecue.com 14 Installation Zur Installation vom e:cue SYMPL dali Node montieren Sie diesen auf einer Hutschiene und schließen die Spannungsversorgung, eine e:net-Verbindung und DALI-Geräten an. Die Reihenfolge der Kabelanbindung ist beliebig. Schalten Sie die...

  • Page 34: Installationsbedingungen

    Installation Spannung an, beginnt der Controller sich hochzufahren. Verbinden Sie Anschlüsse nur, wenn das Gerät ausgeschaltet ist. Jedes Kabel darf nicht länger als 30 m sein. 14.1 Installationsbedingungen Installationsposition: Anschlüsse oben und unten Horizontalabstand: Kein Abstand notwendig Minimaler vertikaler Hutschienenabstand: 115 mm (90 + 25 mm) (ohne Kabelkanal) Empfohlener vertikaler...

  • Page 35: Ethernet-Verbindung

    Einhängen in das Montageloch auf der Rückseite. Für optimale mechanische Stabilität wird die Montage auf einer Hutschiene empfohlen. Der e:cue SYMPL dali Node bietet Schnittstellen zum Ethernet via e:net und zu DALI Geräten via DALI-Bus an. Die Stromversorgung muss über ein externes Netzteil sichergestellt werden.

  • Page 36: Stromversorgung

    Beschriftung an. 14.5 Stromversorgung Verbinden Sei den e:cue SYMPL dali Node mit einem NEC Class 2 24 V DC Netzteil. Das Anliegen von Stromversorgung am Node entspricht einem Anschalten des Gerätes. Schalten Sie die Spannungsversorgung erst an, wenn alle Kabel angeschlossen sind.

  • Page 37: 15 Netzwerk-Konfiguration

    Als Netzteil wird Mean Well DR-15-24 empfohlen. 15 Netzwerk-Konfiguration Die Konfiguration des e:cue SYMPL dali Node erfolgt über e:cue SYMPHOLIGHT. Im SYMPHOLIGHT-Benutzerhandbuch finden Sie weitere Details. Das Benutzerhandbuch ist auf www.ecue.com verfügbar. Die Netzwerkeinstellungen des SYMPL dali Nodes sind voreingestellt. Um Änderungen an den Netzwerkeinstellungen vornehmen zu können, ist die...

  • Page 38: Netzwerkeinstellung Über Sympholight

    Netzwerk-Konfiguration Änderungen der Netzwerkeinstellungen können entweder in SYMPHOLIGHT oder über die Webseite des SYMPL dali Nodes vorgenommen werden: 15.2 Netzwerkeinstellung über SYMPHOLIGHT Öffnen Sie in dem Setup Tab von SYMPHOLIGHT das Kontextmenü von dem SYMPL dali Node mit einem Rechtsklick auf das Gerät.

  • Page 39: Netzwerkeinstellung Über Die Webseite

    Netzwerk-Konfiguration 15.3 Netzwerkeinstellung über die Webseite Öffnen Sie auf einem verbundenen PC einen gewöhnlichen Webbrowser. Geben Sie in der Adressleiste die IP-Adresse des SYMPL dali Nodes ein: z.B. http://192.168.123.1. Die Webseite des SYMPL dali Nodes wird angezeigt: Auf der linken Seite wählen Sie “Settings” und geben das Standard-Passwort ecue ein:...
  • Page 40 Netzwerk-Konfiguration Klicken Sie “Apply”. Die Einstellungs-Seite wird angezeigt: Legen Sie die Netzwerkeinstellungen unter der Rubrik “Device Basics” nach Ihren Anforderungen fest. Sie können hier ebenfalls das Zugangspasswort zu den Webseiten des SYMPL dali Nodes ändern. Klicken Sie “Apply”, um die Änderungen zu übernehmen. Die Netzwerkeinstellung von dem SYMPL dali Node ist abgeschlossen.

  • Page 41: Erweiterte Dali Einstellungen

    Netzwerk-Konfiguration Das Passwort zur Anmeldung auf der Webseite des SYMPL dali Nodes und den Gerätename des Controllers können Sie ändern auf der “Settings”-Webseite. Vergessen Sie nicht das neue Passwort. 15.4 Erweiterte DALI Einstellungen DALI-Einstellungen werden über e:cue SYMPHOLIGHT in den Eigenschaften des SYMPL dali Nodes im Setup Tab konfiguriert.
  • Page 42 Testmodus Bus Power off Legen Sie die Zeit in Sekunden fest, nach der die DALI timeout (s) Busspannung abgeschaltet werden soll, nachdem der SYMPL dali Node von SYMPHOLIGHTs DALI Busspannung Befehlen getrennt wurde (30s + x). Angeschlossene Geräte wechseln danach in ihr System Failure Level.
  • Page 43 Testmodus Testmodus über Identify-Taster Siehe Abschnitt C auf Seite 31 unter “12.4 Identify-Taster: Identifikation & Reset & Test”. Testmodus über die Webseite Die Webseite von dem SYMPL dali Node verfügt über vier unterschiedliche Testmuster. Um auf die Webseite zu gelangen, öffnen Sie einen gewöhnlichen Webbrowser auf einem verbundenen PC.
  • Page 44 Knopf in der oberen Werkzeugleiste. 18 Demontage Um den e:cue SYMPL dali Node abzubauen, trennen Sie alle verbundenen Kabel und Anschlüsse von dem Gerät. Entfernen Sie den SYMPL dali Node von der Hutschiene, indem Sie die schwarze Hutschienen-Entriegelung ziehen und das Gerät von der Hutschiene lösen. Die Demontage ist abgeschlossen.
  • Page 45 Produktdaten 19 Produktdaten Bestellnummer AB444230035 Abmessungen (B x H x T) 53,5 x 90,5 x 62 mm (ohne Befestigungsclip) Gewicht 100 g Stromversorgung 24 V= auf Schraubanschluss Drahtstärken: 0,25 ... 2,5 mm (1,5 mm für Litzen mit Aderendhülsen) Leistungsaufnahme max. 6,5 W Betriebstemperatur 0 …...
  • Page 46 = 17 V DALI DALI Kurzschlussstrom I = 12mA DALISC (kurzschlussfest) 20 Zertifizierung e:cue SYMPL dali Node ist zertifiziert nach EN 55022, EN 55024, 62368-1 Ed. 2 Entspricht ANSI / UL Std. 60950-1 4000805 Zertifiziert nach CSA Std. C22.2 NO. 60950-1...
  • Page 47 Dimensions / Abmessungen All dimensions in mm / Alle Abmessungen in mm 53.5 90.5...
  • Page 48 OSRAM GmbH Sales Operations Head office / Zentrale: Karl-Schurz-Str. 38 Marcel-Breuer-Strasse 6 33100 Paderborn, Germany 80807 Munich, Germany +49 5251 54648-0 Phone +49 89 6213-0 support@ecue.com Fax +49 89 6213-2020 www.ecue.com www.osram.com Light is OSRAM Our Brand...
