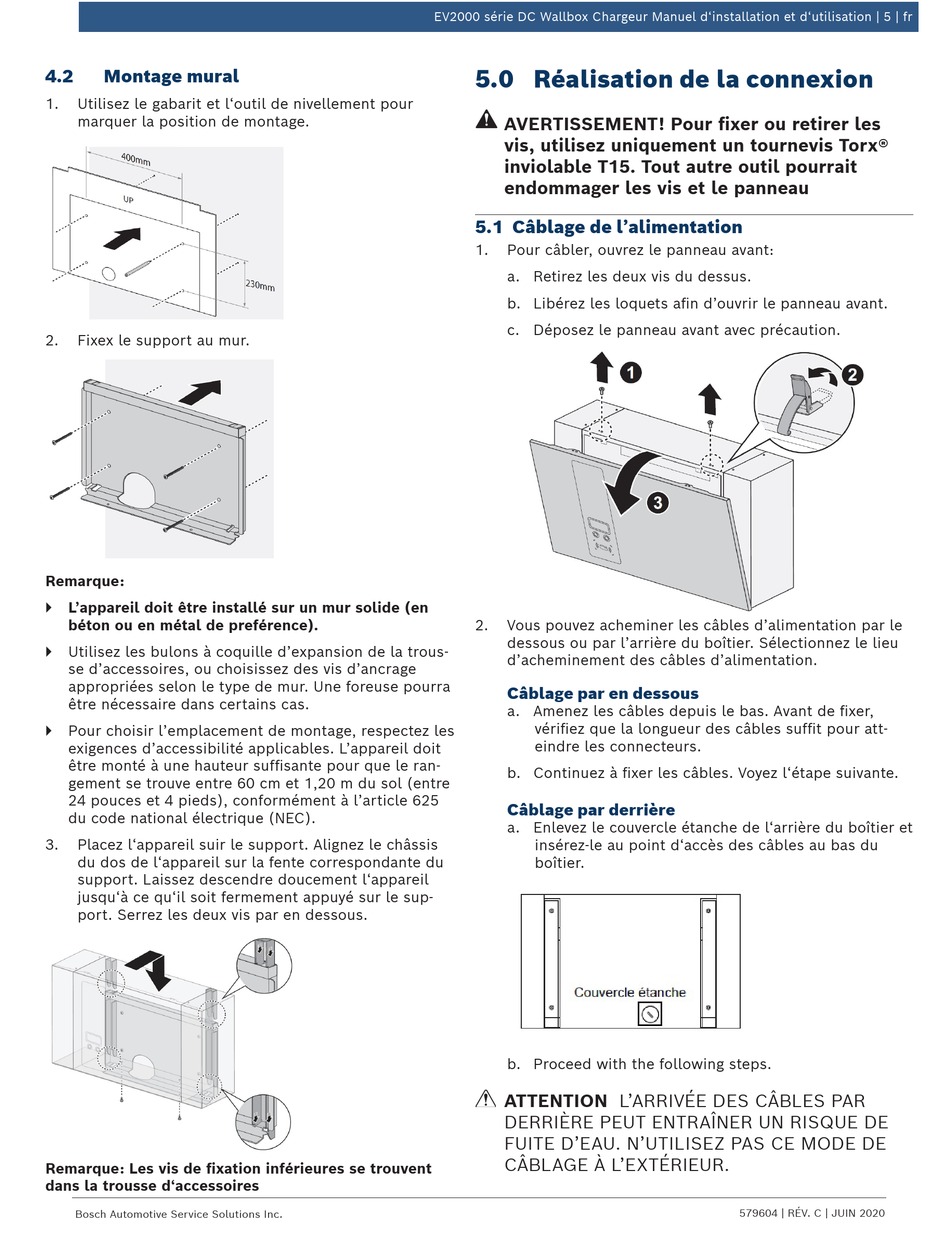

Montage Mural; Réalisation De La Connexion - Bosch EV2000 Series Installation And Operation Manual

4.2

Montage mural

1. Utilisez le gabarit et l'outil de nivellement pour
marquer la position de montage.
2. Fixex le support au mur.
Remarque:
` L'appareil doit être installé sur un mur solide (en
béton ou en métal de preférence).
` Utilisez les bulons à coquille d'expansion de la trous-
se d'accessoires, ou choisissez des vis d'ancrage
appropriées selon le type de mur. Une foreuse pourra
être nécessaire dans certains cas.
` Pour choisir l'emplacement de montage, respectez les
exigences d'accessibilité applicables. L'appareil doit
être monté à une hauteur suffisante pour que le ran-
gement se trouve entre 60 cm et 1,20 m du sol (entre
24 pouces et 4 pieds), conformément à l'article 625
du code national électrique (NEC).
3. Placez l'appareil suir le support. Alignez le châssis
du dos de l'appareil sur la fente correspondante du
support. Laissez descendre doucement l'appareil
jusqu'à ce qu'il soit fermement appuyé sur le sup-
port. Serrez les deux vis par en dessous.
Remarque: Les vis de fixation inférieures se trouvent
dans la trousse d'accessoires
Bosch Automotive Service Solutions Inc.
EV2000 série DC Wallbox Chargeur Manuel d'installation et d'utilisation | 5 | fr
5.0 Réalisation de la connexion
AVERTISSEMENT! Pour fixer ou retirer les
vis, utilisez uniquement un tournevis Torx®
inviolable T15. Tout autre outil pourrait
endommager les vis et le panneau
5.1 Câblage de l'alimentation
1. Pour câbler, ouvrez le panneau avant:
a. Retirez les deux vis du dessus.
b. Libérez les loquets afin d'ouvrir le panneau avant.
c. Déposez le panneau avant avec précaution.
2. Vous pouvez acheminer les câbles d'alimentation par le
dessous ou par l'arrière du boîtier. Sélectionnez le lieu
d'acheminement des câbles d'alimentation.
Câblage par en dessous
a. Amenez les câbles depuis le bas. Avant de fixer,
vérifiez que la longueur des câbles suffit pour att-
eindre les connecteurs.
b. Continuez à fixer les câbles. Voyez l'étape suivante.
Câblage par derrière
a. Enlevez le couvercle étanche de l'arrière du boîtier et
insérez-le au point d'accès des câbles au bas du
boîtier.
b. Proceed with the following steps.
ATTENTION L'ARRIVÉE DES CÂBLES PAR
DERRIÈRE PEUT ENTRAÎNER UN RISQUE DE
FUITE D'EAU. N'UTILISEZ PAS CE MODE DE
CÂBLAGE À L'EXTÉRIEUR.
579604 | RÉV. C | JUIN 2020
