Conrad A13-75B30A Operating Instructions

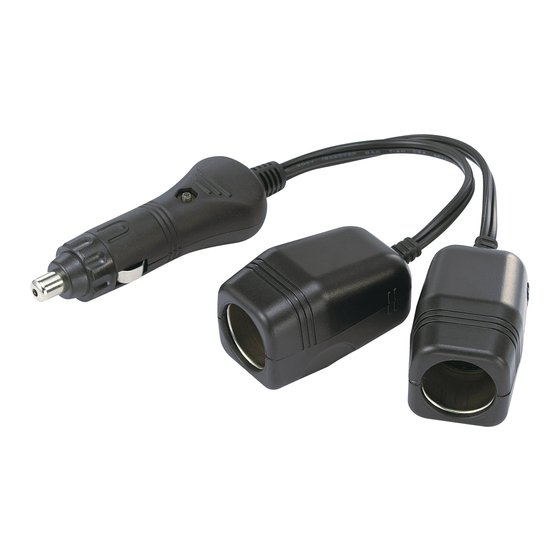

12 V-Stecker mit Doppelkupplung
Best.-Nr. 85 61 01
1. Bestimmungsgemäße Verwendung
Dieses Produkt verdoppelt die Anzahl der verfügbaren Buchsen eines Zigarettenanzünders. Der Stecker wird
dabei mit 12 bzw. 24 V/DC einer Zigarettenanzünder-Buchse betrieben. Stellen Sie sicher, das der gesamte
Stromverbrauch der angeschlossenen elektrischen Verbraucher 5 A nicht übersteigt. Schließen Sie das Gerät
niemals an andere Stromquellen an. Der Betrieb ist nur innerhalb eines Kraftfahrzeugs gestattet und nicht im
Freien. Setzen Sie das Gerät keiner Feuchtigkeit aus.
Das Produkt besitzt eine E-Zulassung für den Betrieb in Kraftfahrzeugen und erfüllt somit die
Anforderungen der geltenden europäischen und nationalen Richtlinien.
Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes
nicht gestattet. Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur Beschädigung
des Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, Stromschlag
usw. verbunden. Lesen Sie die Bedienungsanleitung genau durch und bewahren Sie diese für späteres
Nachschlagen auf.
2. Lieferumfang
• 12 V-Stecker mit Doppelkupplung
• Bedienungsanleitung
3. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweis verursacht werden, übernehmen wir keine Haftung.
In solchen Fällen erlischt die Gewährleistung/Garantie.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung
durch das Ausrufezeichen gekennzeichnet.
Personen / Produkt
• Das Produkt ist kein Spielzeug und sollte von Kindern ferngehalten werden!
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das
Gerät angeschlossen werden.
• Das Produkt darf keinem starken mechanischen Druck ausgesetzt werden.
• Das Produkt darf keinen extremen Temperaturen, direktem Sonnenlicht, starken Vibrationen oder
Feuchtigkeit ausgesetzt sein.
• Stecken Sie niemals einen Zigarettenanzünder in die Ausgangsbuchsen des Steckers. Das Gerät würde
hierdurch überlastet und somit beschädigt.
• Prüfen Sie das Produkt vor der Inbetriebnahme auf Beschädigungen. Sollte ein Schaden vorliegen, darf
es nicht in Betrieb genommen werden.
• Als Stromversorgung darf nur die bordeigene 12 bzw. 24 V-Gleichstromversorgung verwendet werden
(negative Polung der Batterie an Fahrzeugkarosserie). Schließen Sie das Gerät niemals an andere
Stromquellen an.
• Gießen Sie nie Flüssigkeiten über dem Produkt aus. Es besteht höchste Gefahr eines Brandes. Sollte
dennoch Flüssigkeit ins Geräteinnere gelangt sein, trennen Sie das Gerät sofort vom Stromversorgungsnetz
und wenden Sie sich an eine Fachkraft.
Sonstiges
• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einem Fachmann bzw. einer Fachwerkstatt
durchgeführt werden.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden
Sie sich bitte an unseren technischen Kundendienst oder andere Fachleute.
4. Einbau
Berücksichtigen Sie beim Einbau des 12 V-Steckers die Unfallgefahr, die von losgerissenen
Geräten im Falle eines Unfalls ausgehen kann. Befestigen Sie ihn deshalb sicher und an
einem Platz an dem er nicht zu einer Gefahr für die Insassen werden kann.
Montieren Sie das Gerät nie in der Nähe eines Airbags, im Auslösebereich eines solchen
oder so, dass es die Sicht des Fahrers behindert.
Sollten Zweifel über die Auswahl des Einbauplatzes bestehen, informieren Sie sich bitte
bei Ihrem Kfz- Händler.
Die Gesamtbelastbarkeit des 12 V-Steckers beträgt 5 A. Die Summe der Stromaufnahme
aller angeschlossenen Verbraucher darf diesen Wert nicht überschreiten.
1. Wählen Sie einen geeigneten Montageplatz aus, der in der Nähe des Zigarettenanzünders Ihres Fahrzeugs
liegt.
2. Stecken Sie den Anschluss-Stecker des 12 V-Steckers in die Zigarettenanzünderbuchse Ihres Fahrzeugs.
3. Verbinden Sie die Stecker Ihrer anzuschließenden Geräte in die Buchsen des 12 V-Steckers.
5. Sicherungswechsel
Ist ein Sicherungswechsel erforderlich, ist darauf zu achten, dass nur Sicherungen
vom angegebenen Typ und Nennstromstärke (siehe „Technische Daten") als Ersatz
Verwendung finden.
Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.
1. Ziehen Sie den Anschluss-Stecker des 12 V-Steckers aus dem Zigarettenanzünder Ihres Fahrzeugs.
2. Schrauben Sie die Verschluss-Schraube an der Spitze des Anschluss-Steckers ab.
3. Entfernen Sie die defekte Sicherung und ersetzen Sie sie durch eine neue Sicherung gleichen Typs.
4. Schrauben Sie die Verschluss-Schraube wieder auf den Anschluss-Stecker auf.
6. Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Version 10/11
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
7. Technische Daten
Betriebsspannung:
Max. Belastbarkeit:
Sicherung:
Gewicht:
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder
Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen
Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des
Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.
© 2011 by Conrad Electronic SE.
12 oder 24 V/DC
5 A
5 A / 250 V, Typ M
83 g
V2_1011_02-JU
