Wetekom 72 41 12 Instruction Manual

Moisture detector
Hide thumbs Also See for 72 41 12:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Westfalia Bedienungsanleitung
Nr. 106656

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 72 41 12 and is the answer not in the manual?

Questions and answers

Related Manuals for Wetekom 72 41 12

Summary of Contents for Wetekom 72 41 12

  • Page 1 Westfalia Bedienungsanleitung Nr. 106656...
  • Page 2 Bedienungsanleitung Feuchtigkeitsmesser Artikel Nr. 72 41 12 Instruction Manual Moisture Detector Article No. 72 41 12...

  • Page 3: Dear Customers

    Sehr geehrte Damen und Herren Bitte machen Sie sich vor der Inbetriebnahme mit dem Gerät vertraut und bewahren Sie diese Bedienungsanleitung gut auf. Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte weitergeben! Bitte beachten Sie unbedingt die Sicherheitshinweise! Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen, Missverständnissen und Schäden vorzubeugen.
  • Page 4 Übersicht | Overview...

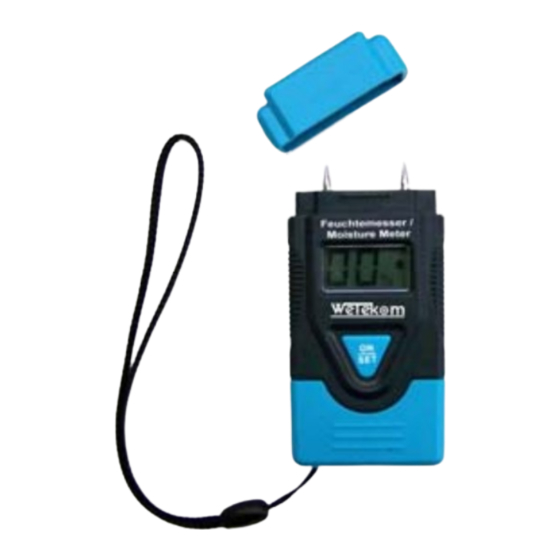

  • Page 5 Übersicht | Overview Trageschlaufe Carrying Strap Schutzkappe Protection Cap Messspitzen Measuring Probes Display Display Ein-/Umschalter (ON/SET) ON/Selector Switch (ON/SET) Batteriefach-Schutzkappe Battery Compartment Cap Displayanzeige der Messfunktionen / Display of the Measuring Functions Baufeuchte/ Holzfeuchte/ Temperatur/ Temperatur/ Material Wood Temperature °C Temperature °F Displayanzeige Display...
  • Page 6 Sicherheitshinweise Beachten Sie bitte zur Vermeidung von Fehlfunktio- nen, Schäden und gesundheitlichen Beeinträchtigun- gen folgende Hinweise: Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Bitte legen Sie die Bedienungsanleitung dem Produkt bei, wenn Sie es an Dritte weitergeben! Lassen Sie Verpackungsmaterial nicht achtlos herumliegen.
  • Page 7 Inbetriebnahme und Benutzung Der Feuchtigkeitsmesser dient zur Erfassung der absoluten Feuchtigkeit von Holz- und Bauwerkstoffen mittels der Widerstands- Messmethode. Überprüfen Sie nun schnell und einfach die Feuch- tigkeit von Laminaten, Sparren, Balken, Waldholz, Furnieren, Paneelen, Estrich usw. Mit dem Feuchtigkeitsmessgerät können Sie die Holzfeuchte und Baumaterialfeuchte bestimmen sowie Temperaturen in °C und °F messen.

  • Page 8: Inbetriebnahme Und Benutzung

    Inbetriebnahme und Benutzung Holzfeuchte-Messung Schalten Sie das Gerät ein, wählen Sie das Symbol für die Holzfeuchte-Messfunktion (D) und drücken Sie beide Messspitzen ca. 3 - 4 mm tief in das zu überprüfende Holz ein. Der Einstich sollte vertikal zu den Holzfasern verlaufen.
  • Page 9 Inbetriebnahme und Benutzung Hinweise: Wenn die Temperatur unter 20°C liegt, erhalten Sie niedrigere und bei Temperaturen über 20°C höhere Holzfeuchte-Messwerte. Die gemessenen Werte sind abhängig vom Material, der Material- temperatur sowie der chemischen Materialzusammensetzung. Bei versalzten Bausstoffen ist durch die elektrische Leitfähigkeit der Salze eine erhöhte Anzeige auf dem Display zu sehen.
  • Page 10 Inbetriebnahme und Benutzung Die Raumtemperatur wird nun in der gewählten Messeinheit °C oder °F auf dem Display angezeigt. Beachten Sie bitte, dass sich der interne Temperatur- Messsensor nahe dem ON/SET (5) Taster befindet. Wenn Sie also das Messgerät lange in der Hand halten wird es sich erwär- men und den Messwert verändern.

  • Page 11: Technische Daten

    Technische Daten Typ........EM4806 Spannungsversorgung ..4 x 1,5 V LR44 Messbereich ..... Holzfeuchte: 6 bis 60 % .......... Materialfeuchte: 0,2 bis 2,9 % .......... Temperatur: 0 bis 40 °C; 32 bis 99 °F Auflösung......Holzfeuchte: 1 % .......... Materialfeuchte: 0,1 % ..........

  • Page 12: Safety Notes

    Safety Notes Please note the following safety notes to avoid malfunc- tions, damage or physical injury: This manual belongs to the product. It contains important notes on operating the unit. Please pass it on along with the unit if it is handed over to a third party! Dispose of the packaging materials carefully;...
  • Page 13 Safety Notes This moisture detector can measure the absolute moisture of wood and other building materials. You can check the moisture content of laminates, rafters, beams freshly cut wood, veneer, panels, flooring materials and the likes. With this moisture detector you can undertake measurements in wood and hardened material as well as temperature measurements in °C and °F.
  • Page 14 Safety Notes Wood Measurement Switch on the unit, select the symbol for the wood measurement mode (D) and insert both measuring probes approx. 3 - 4 mm into the wood you want to measure. The probes should be inserted into wood perpendicular to the wood’s fibre structure.
  • Page 15 Safety Notes Descriptions for wood moisture and their moisture range Description Wood Moisture in % freshly cut wood / wet < 50 to 100 saturated wood 28 to 32 half dry wood 20 to 30 air dry wood 15 to 20 kiln dried wood <...
  • Page 16 Safety Notes several locations on the wall or floor in order to analyse the distri- bution of the moisture content in the material. If the display shows „OL“, the moisture content exceeds the measuring range of the unit. Temperature Measurements To activate the temperatures measurement mode, press and hold the button ON/SET (5) for approx.

  • Page 17: Technical Data

    Technical Data Type........EM4806 Power Supply ....4 x 1.5 V LR44 Measurement Range ..Wood Moisture: 6 to 60 % .......... Material Moisture: 0.2 to 2.9 % .......... Temperature: 0 to 40 °C; 32 to 99 °F Resolution......Wood Moisture: 1 % ..........

  • Page 18: Eg-Konformitätserklärung

    EG-Konformitätserklärung Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen, erklären in alleiniger Verantwortung, dass das Produkt Feuchtigkeitsmesser Artikel Nr. 72 41 12 den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien 2004/108/EG Elektromagnetische Verträglichkeit (EMV) und deren Änderungen festgelegt sind.

  • Page 19: Entsorgung | Disposal

    Kundenbetreuung | Customer Services Deutschland Österreich Westfalia Westfalia Werkzeugstraße 1 Moosham 31 D-58093 Hagen A-4943 Geinberg OÖ Telefon: (0180) 5 30 31 32 Telefon: (07723) 4 27 59 54 Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23 Internet: www.westfalia.de Internet:...
