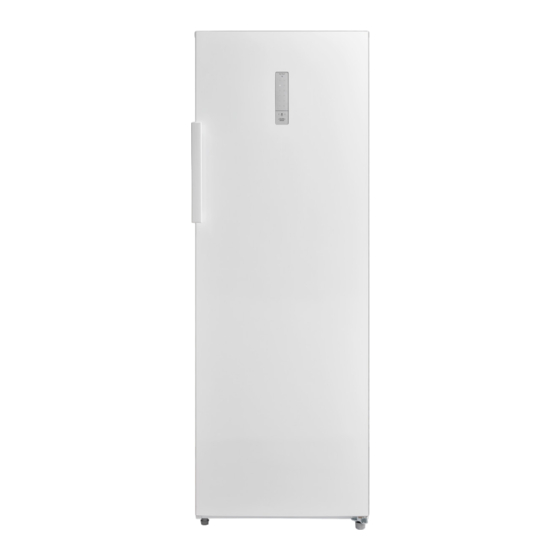

NABO GS 2270 Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Gefrierschrank
GS 2270

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GS 2270 and is the answer not in the manual?

Questions and answers

Related Manuals for NABO GS 2270

Summary of Contents for NABO GS 2270

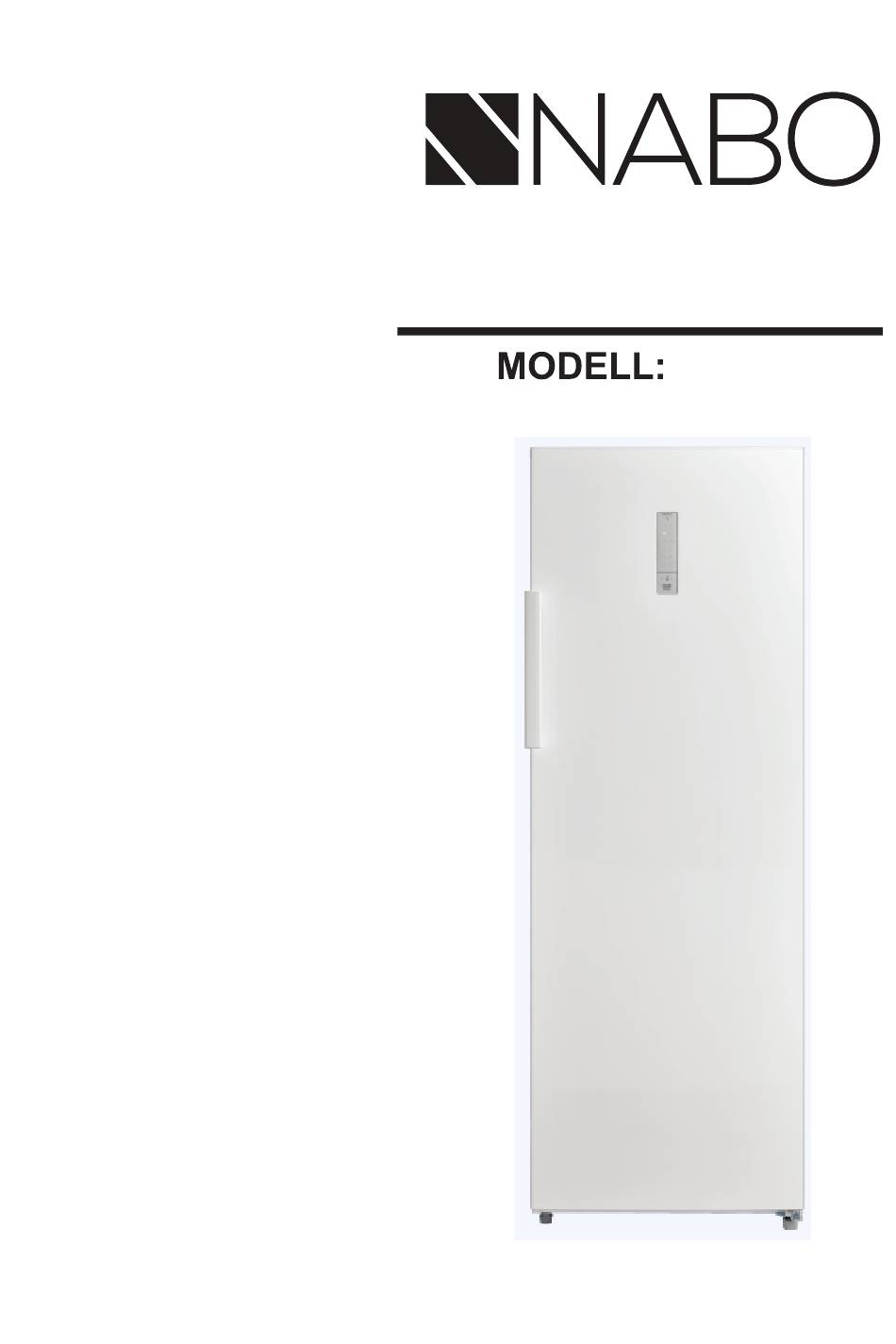

  • Page 1 Gefrierschrank GS 2270...
  • Page 3 Konformitätserklärung: Hiermit erklärt der Hersteller, dass sich das Gerät (GS 2270) in Übereinstimmung mit den folgenden Anforderungen befindet:Europäische Niederspannungsrichtlinie 2014/35/EU EU-Richtlinie für elektromagnetische Verträglichkeit 2014/30/EU Ökodesign Richtlinie 2009/125/EG RoHS-Richtlinie 2011/65/EU Die vollständige Konformitätserklärung finden Sie auf www.nabo.at...
  • Page 4 SICHERHEITSHINWEISE • Dieses Gerät ist für den Gebrauch in Haushalt oder Küchenbereich in Geschäften, Büros und anderen Arbeitsumfeldern vorgesehen; z.B. Gutshäuser, Hotel-, Motelzimmer und andere Wohnquartiere , Pensionen und dergleichen. Auch geeignet für die Gastronomie und vergleichbare nicht gewerbliche Umfelder. •...
  • Page 5 Elektrizitätshinweise • Ziehen Sie nie am Kabel, wenn sie den Stecker aus der Dose ziehen. Halten Sie den Stecker fest zwischen den Fingern und ziehen Sie ihn aus der Dose. • Um eine sichere Anwendung zu gewährleisten, beschädigen Sie nicht das Stromkabel und benutzen sie dieses nicht, wenn es beschädigt oder verschlissen ist.
  • Page 6 Abschnitt Warnung: Warnung: Brandgefahr/brennbare Materialien 2. Vergewissern Sie sich beim Aufstellen des Geräts, dass das Netzkabel weder eingeklemmt noch beschädigt ist. 3. Legen oder hängen Sie keine Mehrfachverteilersteckdosen oder Netzteile hinter das Gerät. Bitte folgen Sie nachfolgenden Anleitungen, um einer Verschm- utzung der Lebensmittel vorzubeugen: –...

  • Page 7: Vor Dem Ersten Betrieb

    VOR DEM ERSTEN BETRIEB • Entfernen Sie vor der Benutzung zuerst alle Packmaterialien, einschliesslich der Bodenpolsterung, Schaumstoffkissen und Klebstreifen im Inneren des Kühlschranks. • Reissen Sie die Schutzfolie auf der Kühlschranktür und auf dem Gehäuse ab. • Halten Sie das Gerät von Hitze und direktem Sonnenlicht fern. Stellen sie das Gefrierfach nicht an feuchten oder nassen Orten auf, um Rost und Insulierungsverlust zu vermeiden.
  • Page 8 Entfernen Sie die Schraublochdeckel (1) von der Tür und benutzen Sie einen Kreuz- Schraubenzieher, um die Schrauben (3) fest in die Schraubenlöcher (2) zu drehen. Drücken Sie die Schraublochabdeckungen (4) auf die Schraublöcher am Griff. Zur Demontage befolgen Sie diese Schritte in umgekehrter Reihenfolge Ausgleichen der Füße Drehen Sie die Füße im Uhrzeigersinn, um den Kühlschrank zu erhöhen.
  • Page 9 Nehmen Sie die Tür und die Scharnierbaugruppe(Scharnierwelle & einstellbarer Fuß & Scharnier) auseinander und bringen Sie Scharnierwelle und einstellbaren Fuß auf der anderen Seite des Scharniers an und schrauben Sie dann die gesamte Scharnierbaugruppe auf der anderen Seite des Kühlschranks an. Scharnier welle Einstellbarer...

  • Page 10: Inbetriebnahme Und Bedienung

    Nehmen Sie das linke obere Scharnier und die dazugehörende Abdeckung aus der Zubehürverpackung. Setzen Sie die Tür auf das untere Scharnier und schrauben Sie das linke obere Scharnier an. Verbinden Sie die Tür- Signalleitungs- Anschlussklemme (5) mit der Signalleitungs-Anschlussklemme (1), schliessen Sie die Signalleitungs-Anschlussklemme (6) an den Türschalter und schliessen Sie die Signalleitungs-Anschlussklemme (2) an die Signalleitung (4) an.
  • Page 11 Geräteübersicht Fächer Kühlschrank • Der Kühlschrank eignet sich für die Aufbewahrung von Fleisch, Fisch, Reis und anderen Produkten, die nicht für den sofortigen Verzehr gedacht sind. • Gekochte Speisen sollten nicht in den Kühlschrank gestellt werden, bevor sie auf Raumtemperatur abgekühlt sind. •...
  • Page 12 Gefrierfach Das Gefrierfach hält Essensprodukte für lange Zeit frisch und dient hauptsächlich • der Aufbewahrung gefrorener Nahrungsmittel und der Eiswürfelzubereitung. Das Gefrierfach eignet sich zur Aufbewahrung von Fleisch, Fisch, Reis und andere • Produkte, die nicht für den sofortigen Verzehr gedacht sind. Für leichten Zugriff bietet es sich an, große Fleischstücke in kleine Portionen •...
  • Page 13 So wecheseln sie Zwischen Kühl- und Gefrierschrank Drücken Sie die [Fridge|Freezer]-Taste 3 Sekunden lang, um die Umwandlung durchzuführen. Die entsprechenden Temperatursymbole werden angezeigt. Temperatureinstellung Die Temperatureinstellung ändert sich, wenn Sie die Glühbirnen-Taste drücken. Nach 15 Sekunden passt der Kühlschrank sich der neuen Temperatureinstellung an. Schnellkühlungs-Modus Im Kühlschrank-Modus: drücken Sie die Glühbirnen-Taste, bis das Symbol verlässt diesen Modus entweder nach 150 Minuten automatisch oder sobald die...
  • Page 14  Reinigen Sie die Türdichtung mit einer milden Seifenlösung.  Benutzen Sie ein weiches Tuch oder einen weichen Schw- amm zusammen mit in 1 Liter Wasser gelösten 2 TL Bac kpulver, um den Kühlschrankinnenraum zu reinigen. Spülen Sie den Innenraum anschließend mit Wasser aus und reinigen Sie ihn.

  • Page 15: Fehlersuche Und Fehlerbehebung

    FEHLERSUCHE UND FEHLERBEHEBUNG Fehlermeldungen (Kühlschrank) Display Fehler-Code Fehler-Beschreibung Symbol “ ” & Symbol Temperatursensor im “2” werden gleichzeitig Kühlbereich funktioniert angezeigt nicht Symbol ” ” & Symbol Auftausensor im “3” werden gleichzeitig Kühlbereich funktioniert angezeigt nicht Symbol “2” &Symbol Kommunikationsfehler “4”...

  • Page 16: Problembehandlung

    Problembehandlung Problem Mögliche Ursache und Lösungsansatz Kühlschrank läuft nicht mehr Vergewissern Sie sich, ob das Gerät am Strom ist oder ob der Stecker fest in der Steckdose steckt. Stellen Sie fest, ob die Netzspannung zu niedrig ist. Stellen Sie fest, ob es einen Stromausfall oder Kurzschluss gibt.
  • Page 17 Problem Mögliche Ursache und Lösungsansatz Die Wasserwanne läuft über das Essen enthält zuviel Wasser, was in starker Abtauung resultiert. Die Türen sind nicht korrekt geschlossen, was zu Frostbildung führt durch die Zufuhr von Luft und mehr und mehr Wasser durch das Abtauen. Das Gehäuse ist heiß...

  • Page 18: Hinweise Zur Entsorgung

    HINWEISE ZUR ENTSORGUNG auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.
  • Page 19 UPRIGHT FREEZER MODEL:GS 2270...
  • Page 21 Hereby the manufacturer declares that the device (GS 2270) is in compliance with the following...

  • Page 22: Safety Instructions

    SAFETY INSTRUCTIONS • The appliance is not designed for commercial use. It is intended for use in domestic households and in similar working and residential environments, such as staff kitchen areas, farm houses, hotels, motels and bed and breakfast type environments.
  • Page 23 • Please use a dedicated power socket and the power socket shall not be shared with other electrical appliances. • • Please ensure that the grounding electrode of the power socket is equipped with a reliable grounding line. • Do not use electrical appliances on the top of the appliance, unless they are of the type recommended by the manufacturer.Hersteller empfohlen.
  • Page 24 Warning part: 1. Warning: risk of fire / flammable materials 2.When positioning the appliance, ensure the supply cord is not trapped or damaged. 3.Do not locate multiple portable socket-outlets or portable power supplies at the rear of the appliance. To avoid contamination of food,please respect the following instructions: –...

  • Page 25: Before First Use

    BEFORE FIRST USE • Before use, remove all packing materials, including bottom cushions, foam pads refrigerator body. • Keep away from heat and avoid direct sunlight. Do not place the freezer in moist or watery places to prevent rust or reduction of insulating effect. •...
  • Page 26 screws (3) into the screw hole (2) tightly. Assemble the screw hole caps (4) on the screw hole of handle. The reverse operation is for disassembly. Levelling feet Turn the feet clockwise to the refrigerator; Turn the feet counterclockwise to lower the refrigerator; Adjust the right and left feet based on the procedures above to a horizontal level.
  • Page 27 Dismantle the door and right bottom hinge assembly (hinge shaft & adjustable foot & hinge), disassemble the right bottom hinge assembly,and assemble the hinge shaft and adjustable foot on the other side of hinge, then assemble the whole hinge assembly on the other side of refrigerator hinge shaft adjustable foot...

  • Page 28: Use And Operation

    Take out the left top hinge , left top hinge cover from accessories package; Place the door on bottom hinge ,and mount left top hinge. Connect signal line terminal (5) with sinal line terminal (1). Connect signal line terminal (6) to the door switch. Connect signal line terminal (2) with signal line terminal (4);...
  • Page 29 Product Overview Drawer Refrigerator • The efrigerator is suitable for storage of a variety of fruits, vegetables, beverages and other food consumed in the short term. • Cooking foods shall not be put in the refrigerating chamber until cooled to room temperature.
  • Page 30 Freezer • The（ freezer （ may keep food fresh for a lon g time and it is mainl y used to store froze n foods and making ice. • not to be consumed in short term. • Chunks of meat are preferably to be divided into small pieces for easy access. Please be noted food shall be consumed within the shelf time.

  • Page 31: Care And Cleaning

    Fridge / Freezer conversion The temperature setting will be changed once you press the [Fridge/Freezer] button. Then, the refrigerator will run according to the new temperature setting after 15s. Temperature setting If no failure, the screen displays the setting temperature of the refrigerator room. Press the temperature botton for 3 seconds to achieve Fridge/Freezer conversion, the corresponding temperature icons shine.
  • Page 32 Dusts behind the refrigerator and on the ground shall be timely  cleaned to improve the cooling effect and energy saving. The interior of the refrigerator should be cleaned regularly to  avoid odor. Check the door gasket regularly to make sure there are no debris. ...

  • Page 33: Troubleshooting

    TROUBLESHOOTING Error Codes (Refrigerator:) Error Code Error Description Display Temperature sensor of Icon ” ” & Icon “2” shine Refrigerator room fail. at same time. Defrosting sensor of Icon ” ” & Icon “3” shine at same time. Refrigerator room fail. Communication error.
  • Page 34 Troubleshooting Problem Possible cause and suggested solution Failed operation. Check whether the appliance is connected to power or whether the plug is in well contact. Check whether the voltage is too low. Check whether there is a power failure or partial circuits have tripped.
  • Page 35 Problem Possible cause and suggested solution There is too much food in the chamber or food stored contains too much water,resulting in heavy defrosting. The doors are not closed properly, resulting in frosting due to entry of air and increased water due to defrosting.
  • Page 36 Vertrieb durch: BAYTRONIC HandelsgmbH Harterfeldweg 4 A-4481 Asten Hotline: 0900 15 00 52 (45 Cent/Min) www.nabo.at...
