- Page 1 RM Bedienungsanleitung RM User manual...
- Page 2 Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value er passen, da dieser sonst zerstört werden before hooking up any other kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible keine Haftung. For any damage if this is disregarded. HINWEIS: Funktionsausgang A3...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Table of Contents Grundlegende Informationen General information Funktionsumfang Summary of functions Lieferumfang Scope of supply Inbetriebnahme Hook-Up Anschlussbuchsen Connectors Produktbeschreibung Product description CV-Tabelle CV-Table Technische Daten Technical data Garantie, Reparatur Warranty, Service, Support Hotline Hotline... -
Page 4: General Information
Grundlegende Informationen General information Wir empfehlen die Anleitung gründlich We recommend studying this manual zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and Betrieb nehmen. operating your new device. Bauen Sie das Modul an einem geschützten Place the decoder in a protected location. Platz ein. -
Page 5: Summary Of Functions
Funktionsumfang Summary of Funktions ▪ 4 Kontaktausgänge für Belegtmeldung 4 contact outputs for train detection ▪ 4 Kontakteingänge für Schaltaufgaben 4 contact inputs for switch operations ▪ Rückmeldeeinheit für S88 + XpressNet eingebaut Feedback module for S88 + XpressNet incl. ▪... -
Page 6: Scope Of Supply
Lieferumfang Scope of supply ▪ Bedienungsanleitung Manual ▪ mXion RM mXion RM... -
Page 7: Hook-Up
Inbetriebnahme Hook-Up Bauen bzw. platzieren Sie Ihr Install your device in compliance with Gerät sorgfältig nach den Plänen the connecting diagrams in this manual. dieser Bedienungsanleitung. The device is protected against shorts and Die Elektronik ist generell gegen excessive loads. However, in case of a Kurzschlüsse oder Überlastung connection error e.g. -
Page 8: Connectors
Anschlussbuchsen Connectors S88 vom letzten Slave S88 zur Zentrale S88 from next device S88 to centrale XpressNet XpressNet XpressNet XpressNet Versorgungsspannung Meldeausgänge Masse Power supply Kontakteingänge Detection output Switch inputs... - Page 9 K1-K4 kann als Eingang konfiguriert werden. K1-K4 can used as input. This makes it Damit ist es möglich, externe Schalter rückmelden possible to confirm external switches to be zu können oder gar komplexe Schaltaufgaben able to or even complex switching tasks to abarbeiten zu können.
-
Page 10: Product Description

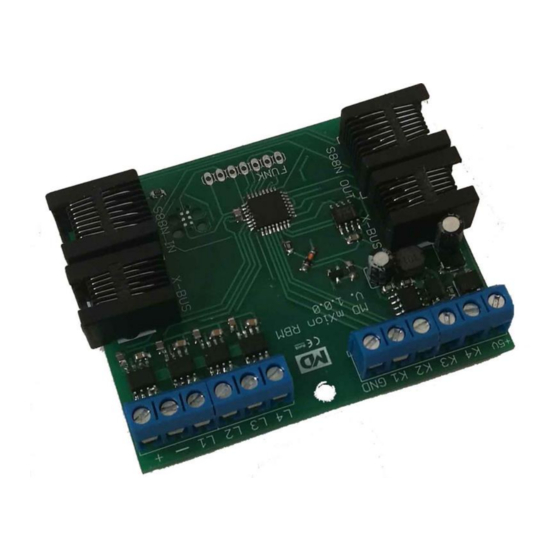

Produktbeschreibung Product description Der MD mXion RM ist ein universell einsetzbares The MD mXion RM is a universally applicable Rückmeldemodule für die Systeme XpressNet und feedback module for the systems XpressNet S88. An das Modul können bel. Gleisbesetztmelder and S88. To the module can some detectors angeschlossen werden. - Page 11 CV-Tabelle Beschreibung Bereich Bemerkung XpressNet Slave Adresse 0 – 32 0 = deaktiv, 1-32 Slave-Adresse Bustyp 0 = XpressNet Entprellzeit 0 – 255 100ms/Wert Entprellzeit Eingänge Funk Band 0 -2 0 = 434 Mhz 1 = 868 Mhz 2 = 915 Mhz (US) Funk Kanal 0 –...
- Page 12 L4/K4 Adresse hoch 1 - 2048 Weichenadresse welche rückgemeldet oder geschaltet (abhängig von Konfiguration) L4/K4 Adresse tief L4/K4 Zeitverzögerung 0 – 255 Meldeverzögerung/Schaltverzögerung L4/K4 Invertierung 0 = normale, 1 invertiert L4/K4 Konfiguration 0 – 6 siehe Anhang 1 Stromerkennung für L1 0 –...
-
Page 13: Cv-Table
CV-Table Beschreibung Bereich Bemerkung XpressNet slave address 0 – 32 0 = disabled, 1-32 slave address 0 = XpressNet debounce 0 – 255 100ms / value debounce time inputs Radio band 0 -2 0 = 434 Mhz Radio channel 0 – 255 1 = 868 Mhz programming lock 0/160... - Page 14 L4 / K4 address high 1 - 2048 Switch address which is confirmed or switched (depending on configuration) L4 / K4 address deep L4 / K4 time delay 0 – 255 Message delay / delay switch L4 / K4 inversion 0 = normal, 1 inverted L4 / K4 configuration 0 –...
-
Page 15: Technical Data
Technische Daten Technical data Spannung: Power supply: 7-25V DC/DCC 7-25V DC/DCC 5-18V AC 5-18V AC Stromaufnahme: Current: 10mA (ohne Funktionsausgänge) 10mA (without functions) Temperaturbereich: Temperature range: -20 bis 80°C -20 up to 80°C Abmaße L*B*H (cm): Dimensions L*B*H (cm): 6*7.2*2 6*7.2*2 HINWEIS: Um Kondenswasserbildung... -
Page 16: Warranty, Service, Support
Return kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by Serviceleistungen erlischt unwiderruflich. MD Electronics. Please include your proof of Auf unserer Internetseite finden Sie die purchase with the returned good. Please jeweils aktuellen Broschüren,... -
Page 17: Hotline
Hotline Hotline Bei Serviceanfragen und Schaltplänen For technical support and schematics for für Anwendungsbeispiele richten Sie sich application examples contact: bitte an: MD Electronics MD Electronics info@md-electronics.de info@md-electronics.de service@md-electronics.de service@md-electronics.de www.md-electronics.de www.md-electronics.de MD-TV MD-TV...
