LELY SPLENDIMO 900 MC Adjustment

MAAIHOOGTE LINKS EN RECHTS CORRIGEREN
Het kan voorkomen dat de vooroverstelling en daarmee de maaihoogte van de linker maaikneusunit afwijkt van de rechter
maaikneusunit.
Daarom is er in de machine een voorziening ingebouwd om de vooroverstelling van de beide maaikneusunits ten opzichte
van elkaar te corrigeren.
De scharnierpen van de uitslagbeveiliging is normaal gesproken met een bus met een centrisch gat verbonden aan de
aankoppelbok. Hiervoor in de plaats kan ook een van de meegeleverde bussen met een excentrisch gat worden
gemonteerd. Hierdoor wordt de scharnierpen en daarmee de maaikneusunit voorover, danwel achterover gesteld en kan
daarmee worden aangepast aan de vooroverstelling van de andere maaikneusunit. Indien nodig kan de correctie op beide
maaikneusunits worden toegepast.
De extra bussen worden bewaard in het vakje in de steun achterop de aankoppelbok.
Volg hiervoor onderstaande aanwijzigingen op:
- Koppel de machine aan de trekker.
- Zet de machine in werkstand.
- Sla de beide spanstiften onder uit de scharnierpen van de uitslagbeveiliging.
- Draai de scharnierpen 90°, zodat de spanstift van de bus verwijderd
kan worden.

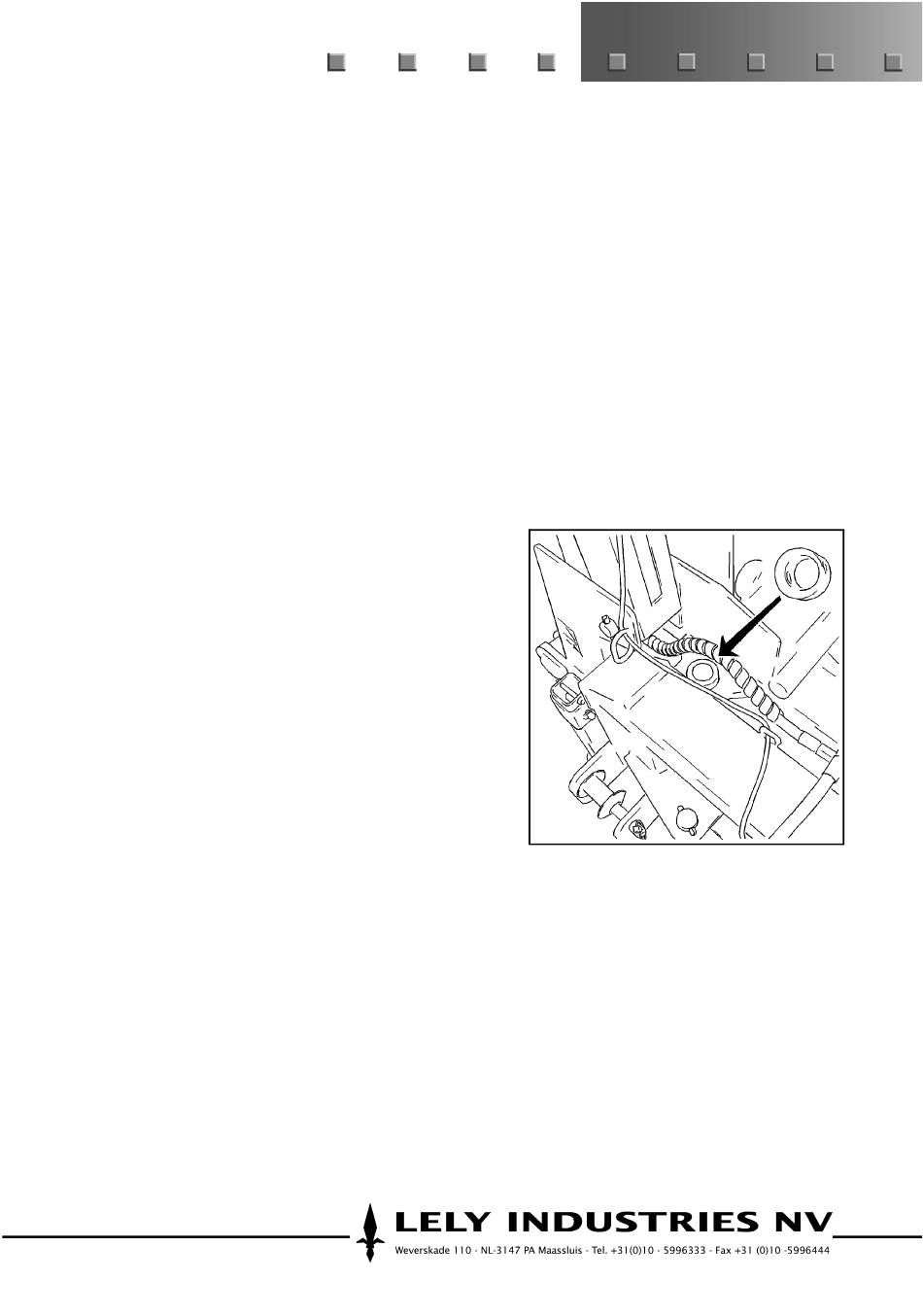

- Verwissel de bus met het centrische gat voor de bus met het
excentrische gat.
Met de topstang van de trekker en de steunpoot aan de achterzijde
kunnen de onderdelen t.o.v. elkaar uitgelijnd worden.
Plaats de excentrische bus zodanig, dat je maaikneusunit in de juiste
richting wordt gecorrigeerd.
- Verbind de bus weer met de scharnierpen met behulp van de
spanstift Ø13x80.
- Sla de spanstift Ø13x80 weer in de onderzijde van de scharnierpen.
- Sla de spanstift Ø8x80 weer in de spanstift Ø13x80 in de onderzijde
van de scharnierpen.
- Berg de overblijvende bussen op in het vakje in de steun achterop
de aankoppelbok.
