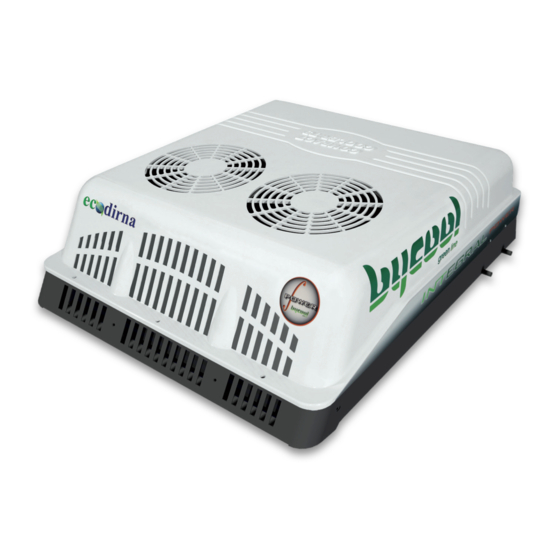

  • Page 1 ® Diagnosis de averías Spanish Troubleshooting English Diagnostic de pannes French Diagnose bei ausfällen German Diagnosi dei guasti Italian Arıza teşhisi Turkish 1001869501...
  • Page 2 INTEGRAL POWER ® Síntoma Causa • Fusible fundido. • Fusible de alimentación del control electrónico fundido. El equipo no se enciende. • Cable alimentación desconectado cortado o invertido. • Cable de conexión entre panel de control El equipo emite pitidos intermitentes y control electrónico mal conectado o invertido.
  • Page 3 INTEGRAL POWER ® Solución • Sustituir fusible de 50A del cable de alimentación verificando y corrigiendo la causa de la averia. • Sustituir fusible de 15A (24V) 25A (12V) del cable de alimentación del control electrónico (para acceder es necesario desmontar el panel interior de distribución de aire y la tapa ubicada en el mismo).
  • Page 4 INTEGRAL POWER ® Síntoma Causa • Ventilador/es condensador bloqueado/s o averiado/s. El/los ventilador/es del condensador • Control electrónico averiado. no funcionan. • Terminales desconectados. • El compresor no funciona. • Equipo sin carga. • Obstrucción en el circuito. • Módulo electrónico compresor El equipo funciona pero no enfría.
  • Page 5 INTEGRAL POWER ® Solución • Comprobar causas del bloqueo y corregir o sustituir el ventilador del condensador (para acceder es necesario desmontar la carcasa exterior del equipo). • Comprobar salidas de + y - del ventilador del condensador en control electrónico y caso de no tener salidas de (+) y (-) sustituir control (para acceder es necesario desmontar el panel interior de distribución de aire y la tapa ubicada en el mismo).
  • Page 6 INTEGRAL POWER ® Síntoma Causa • Fallo en el control electrónico. El soplador no funciona. • Soplador defectuoso o desconectados sus terminales. El equipo no responde a las ordenes • Control electrónico o panel de control de selección de usuario. averiado.
  • Page 7 INTEGRAL POWER ® Solución • Comprobar salida de corriente en control electrónico , y en caso de no dar salida de + y - sustituir. • Sustituir soplador. o conectar terminales. • Sustituir control electrónico o panel de control (para acceder es necesario desmontar el panel interior de distribución de aire y la tapa ubicada en el mismo).
  • Page 8 INTEGRAL POWER ® GRAFICO DE DIAGNOSIS DE EFICIENCIA EQUIPO INTEGRAL POWER Validez Sistema de A/A Dirna Bergstrom tipo compacto Datos A recopilarse con termometro digital dual Temperatura de aire recirculado. Retorno de Aire. Temperatura del aire soplado. Salida. • La cabina debe situarse fuera de exposicion directa solar •...

  • Page 9: Esquema Eléctrico

    INTEGRAL POWER ® Esquema eléctrico...
  • Page 10 INTEGRAL POWER ® Symptom Cause • Blown fuse. • Electronic control supply fuse blown. The unit does not start up. • Power cable disconnected or cut or reversed. • Wiring connection between control panel and electronic control incorrectly The unit beeps intermittently connected or reversed.
  • Page 11 INTEGRAL POWER ® Solution • Replace power cord 50A fuse checking and correcting the cause of the fault. • Replace the 15A (24V) and 25A (12V) fuses of the electronic control power cable (access by taking down the interior air distribution panel and cover). •...
  • Page 12 INTEGRAL POWER ® Symptom Cause • Capacitor fan / s blocked or damaged. • Electronic control defective. The capacitor fan/s not working. • Terminals disconnected. • The compressor does not work. • Unit without load. • Blockage in the circuit. •...
  • Page 13 INTEGRAL POWER ® Solution • Check the causes of the block and fix or replace the condenser fan (access by removing the unit’s outside casing). • Check the condenser fan + and - outputs in the electronic control; if there are no (+) and (-) outputs, replace the control (access by taking down the interior air distribution panel and cover).
  • Page 14 INTEGRAL POWER ® Symptom Cause • Failure in the electronic control. • Blower defective or terminals disconnected. The blower does not work. • Electronic control or control panel defective. The unit does not respond to user selection orders. • Terminals poorly connected. •...
  • Page 15 INTEGRAL POWER ® Solution • Check the current output in electronic control, replacing whenever there is no + and - output. • Replace the blower or connect the terminals. • Replace the electronic control or control panel (access by taking down the interior air distribution panel and cover).
  • Page 16 INTEGRAL POWER ® UNIT EFFICIENCY DIAGNOSIS CHART INTEGRAL POWER Validity Compact Dirna Bergstrom A/C system. Data To be collected with dual digital thermometer. Recirculated air temperature. Air return. Blown air temperature. Output. • The cabin must not be exposed to direct sunlight.

  • Page 17: Electric Wiring

    INTEGRAL POWER ® Electric wiring...
  • Page 18 INTEGRAL POWER ® Symptome Cause • Fusible grillé. • Fusible d’alimentation du contrôle L’équipement ne s’allume pas. électronique grillé. • Câble alimentation déconnecté ou coupé ou inversé. • Câble de connexion entre le panneau de commande et de contrôle électronique L’équipement émet des bips mal raccordée ou inversée.
  • Page 19 INTEGRAL POWER ® Solution • Remplacer le fusible de 50A du câble d’alimentation en vérifiant et en corrigeant la cause de la panne. • Remplacer le fusible de 15A (24V) 25A (12V) du câble d’alimentation de la commande électro- nique (pour y accéder, il faut démonter le panneau intérieur de distribution d’air et le couvercle situé...
  • Page 20 INTEGRAL POWER ® Symptome Cause • Ventilateur/s du condenseur bloqué/s ou défaillant/s. • Contrôle électronique en panne. Le/s ventilateur/s du condenseur ne fonctionne/nt pas. • Terminaux déconnectés. • Le compresseur ne fonctionne pas. • Équipement sans charge. • Obstruction dans le circuit. •...
  • Page 21 INTEGRAL POWER ® Solution • Vérifier les causes du blocage et corriger ou remplacer le ventilateur du condensateur (pour y accéder, il faut démonter la carcasse extérieure de l’appareil). • Vérifier les sorties de (+) et (-) du ventilateur du condensateur sur la commande électronique et s’il n’y a pas de sorties (+) et (-) remplacer la commande (pour y accéder, il faut démonter le panneau intérieur de distribution d’air et le couvercle situé...
  • Page 22 INTEGRAL POWER ® Symptome Cause • Défaillance dans le contrôle électronique. • Souffleur défaillant ou déconnecté de ses Le souffleur ne fonctionne pas. terminaux. • Contrôle électronique ou panneau de commande en panne. L’équipement ne répond pas aux ordres de sélection de l’usager. •...
  • Page 23 INTEGRAL POWER ® Solution • Vérifier la sortie dans le contrôle électronique et s’il n’y a pas de sortie de + et - , remplacer. • Remplacer le souffleur ou connecter les terminaux. • Remplacer la commande électronique ou le panneau de commande (pour y accéder, il faut démonter le panneau intérieur de distribution d’air et le couvercle situé...
  • Page 24 INTEGRAL POWER ® GRAPHIQUE DE DIAGNOSTIC D’EFFICACITÉ ÉQUIPEMENT INTEGRAL POWER Validité Système d’air conditionné Dirna Bergstrom type compact. Données À recompiler avec thermomètre numérique dual. Température de l’air recirculé. Retour d’Air. Température de l’air soufflé. Sortie. • La cabine ne doit pas être directement exposée aux rayons du soleil.
  • Page 25 INTEGRAL POWER ® Câblage electrique...
  • Page 26 INTEGRAL POWER ® Storung Ursache • Sicherung geschmolzen. • Hauptsicherung der Elektroniksteuerung geschmolzen. Das Gerät schaltet sich nicht ein. • Netzkabel nicht angeschlossen, unterbrochen oder verkehrt herum angeschlossen. • Kabelverbindung zwischen Bedienteil und Steuerelektronik falsch angeschlossen Der Geräts piept intermittierend. oder umgekehrt.
  • Page 27 INTEGRAL POWER ® Abhilfe • 50A-Sicherung des Netzkabels ersetzen und die Ursache der Störung prüfen und beheben. • Sicherung 15A (24V) bzw. 25A (12V) des Netzkabels der Elektroniksteuerung ersetzen. (Für den Zugriff die innere Luftverteilertafel und die daran befindliche Abdeckung abnehmen.) •...
  • Page 28 INTEGRAL POWER ® Storung Ursache • Kondesatorgebläse blockiert oder defekt. • Elektroniksteuerung defekt. Das oder die Gebläse des Kondensators funktionieren nicht. • Kabelschuhe nicht angeschlossen. • Der Kompressor funktioniert nicht. • Gerät nicht geladen. • Verstopfung im Kreislauf. • Elektronikmodul des Kompressors defekt oder falsch angeschlossen.
  • Page 29 INTEGRAL POWER ® Abhilfe • Die Ursachen der Blockierung prüfen und beheben bzw. den Kondensatorlüfter ersetzen. (Für den Zugriff die äußere Geräteabdeckung abnehmen.) • Die Ausgänge + und - des Kondensatorgebläses an der Elektroniksteuerung überprüfen und, soll- ten keine (+)- und (-)-Ausgänge vorhanden sein, die Steuerung ersetzen. (Für den Zugriff die innere Luftverteilertafel und die daran befindliche Abdeckung abnehmen.) •...
  • Page 30 INTEGRAL POWER ® Storung Ursache • Störung an der Elektroniksteuerung. • Gebläse defekt oder Kabelschuhe nicht Das Gebläse funktioniert nicht. angeschlossen. • Elektroniksteuerung oder Bedienfeld defekt. Das Gerät reagiert nicht auf die Befehle des Benutzers. • Kabelschuhe falsch angeschlossen. • Elektroniksteuerung bzw. Bedienfeld ersetzen.
  • Page 31 INTEGRAL POWER ® Abhilfe • Stromausgang an der Elektroniksteuerung prüfen. Falls erforderlich + und - miteinander tauschen. • Gebläse ersetzen bzw. Kabelschuhe anschließen. • Elektroniksteuerung bzw. Bedienfeld ersetzen. (Für den Zugriff die innere Luftverteilertafel und die daran befindliche Abdeckung abnehmen.) •...
  • Page 32 INTEGRAL POWER ® EFFIZIENZDIAGNOSEGRAPHIK INTEGRAL POWER Gültigkeit Dirna Kompakt-Klimaanlage. Daten Mit digitalem Dual-Thermometer zu messen. Rücklufttemperatur. Luftrückführung. Gebläselufttemperatur. Auslass. • Die Kabine darf keiner direkten Sonnenbestrahlung ausgesetzt sein • Batterie komplett geladen 24 VDC. Minimum am Stromeingang der Anlage. • Türen und Fenster während des gesamten Tests geschlossen. •...
  • Page 33 INTEGRAL POWER ® ElektrischeVerkabelung...
  • Page 34 INTEGRAL POWER ® Sintomo Causa • Fusibile fuso. • Fusibile di alimentazione del controllo L’impianto non si accende. elettronico fuso. • Cavo di alimentazione scollegato o tagliato o invertito. • Collegamento via cavo tra pannello di comando e controllo elettronico collegato Il dispositivo emette un segnale in modo errato o invertita.
  • Page 35 INTEGRAL POWER ® Soluzione • Sostituire il fusibile da 50A del cavo di alimentazione verificando e correggendo il motivo del guasto. • Sostituire il fusibile di 15A (24V) 25A (12V) del cavo di alimentazione del controllo elettronico (per accedervi è necessario smontare il pannello interno di distribuzione dell’aria e il relativo coperchio).
  • Page 36 INTEGRAL POWER ® Sintomo Causa • Ventilatore/i del condensatore bloccato/i o guasto/i. • Controllo elettronico guasto. Il/i ventilatore/i del condensatore non funzionano. • Terminali scollegati. • Il compressore non funziona. • Dispositivo senza carico. • Intasamento nel circuito. • Modulo elettronico del compressore difettoso o cattiva connessione.
  • Page 37 INTEGRAL POWER ® Soluzione • Verificare le cause del bloccaggio e riparare o sostituire il ventilatore del condensatore (per accedervi è necessario smontare il coperchio esterno dell’impianto). • Verificare le uscite + e - del ventilatore del condensatore sul controllo elettronico e, se non fossero presenti le uscite (+) y (-), sostituire il controllo (per accedervi è...
  • Page 38 INTEGRAL POWER ® Sintomo Causa • Guasto al controllo elettronico. • Ventilatore difettoso o relativi terminali Il ventilatore non funziona. disinseriti. • Controllo elettronico o pannello di controllo guasto. L’impianto non risponde ai comandi di selezione dell’utente. • Errata connessione dei terminali. •...
  • Page 39 INTEGRAL POWER ® Soluzione • Verificare l’uscita di corrente sul controllo elettronico e sostituire se non si rileva l’uscita di + e -. • Sostituire il ventilatore o collegare i terminali. • Sostituire il controllo elettronico o il pannello di controllo (per accedervi è necessario smontare il pannello interno di distribuzione dell’aria e il relativo coperchio).
  • Page 40 INTEGRAL POWER ® GRAFICO DELLA DIAGNOSI DELL’EFFICIENZA DELL’IMPIANTO INTEGRAL POWER Validità Impianto di aria condizionata Dirna Bergstrom di tipo compatto. Dati Da rilevare con termometro digitale a doppio display. Temperatura dell’aria ricircolata. Ritorno dell’aria. Temperatura dell’aria soffiata. Uscita. • La cabina deve essere situata in un luogo protetto dall’esposizione solare diretta.

  • Page 41: Cablaggio Elettrico

    INTEGRAL POWER ® Cablaggio elettrico...
  • Page 42 INTEGRAL POWER ® Bulgu Neden • Sigorta yanmış. • Elektronik kontrol sigorta beslemesi yanmış. Cihaz çalışmaya başlamıyor. • Besleme kablosu bağlantısı sorunlu veya güç kesilmiş ya da ters. • Kontrol paneli ve elektronik kontrol arasındaki kablo bağlantısı yanlış Bilgisayar aralıklı bip sesi. bağlanmış...
  • Page 43 INTEGRAL POWER ® Çözüm • Besleme kablosunun 50A sigortasını değiştirin, arızanın nedenini kontrol ederek düzeltin. • Elektronik kontrolün besleme kablosunun 15A (24V) 25A (12V) sigortasını değiştirin (ulaşmak için hava dağıtım iç panelini ve bunun üzerinde bulunan kapağı çıkarmak gereklidir). • Bağlantıları kontrol edin, olası kırılmaları düzeltin ya da değiştirin. •...
  • Page 44 INTEGRAL POWER ® Bulgu Neden • Kondansatör vantilatör(leri) bloke olmuş ya da arızalı. • Elektronik kontrol arızalı. Kondansatör vantilatör(leri) çalışmıyor. • Terminal bağlantıları sorunlu. • Kompresör çalışmıyor. • Cihaz yüklenmemiş. • Devresinde tıkanma. • Kompresör elektronik modülü arızalı veya kötü bağlantı. Cihaz çalışıyor ama soğutmuyor.
  • Page 45 INTEGRAL POWER ® Çözüm • Engellemenin nedenlerini bulun ve düzeltin veya kondansatör fanını değiştirin (ulaşmak için cihazın dış kasasını değiştirmek gereklidir). • Elektronik kontrolde kondansatör fanının + ve - çıkışlarını kontrol edin ve (+) ve (-) çıkışlarının bulunmaması durumunda kontrolü değiştirin (ulaşmak için hava dağıtım iç panelini ve bunun üze- rinde bulunan kapağı...
  • Page 46 INTEGRAL POWER ® Bulgu Neden • Elektronik kumandada arıza. • Üfleyici arızalı ya da terminal bağlantıları Üfleyici çalışmıyor. sorunlu. • Elektronik kontrol ya da kontrol paneli arızalı. Cihaz, kullanıcının seçtiği komutlara yanıt vermiyor. • Terminal bağlantıları kötü. • Kompresör elektronik modülü arızalı. •...
  • Page 47 INTEGRAL POWER ® Çözüm • Elektronik kontrolde akım çıkışını kontrol edin, + ve - kutup çıkışları mevcut değilse değiştirin. • Üfleyiciyi değiştirin ya da terminalleri bağlayın. • Elektronik kontrolü veya kontrol panelini değiştirin (ulaşmak için hava dağıtım iç panelini ve bunun üzerinde bulunan kapağı...
  • Page 48 INTEGRAL POWER ® INTEGRAL POWER CİHAZI VERİMLİLİK TEŞHİS GRAFİĞİ Geçerlilik Dirna Bergstrom compact tip A/A sistemi Veriler Dual dijital bir termometre ile toplanır Geri dönen havanın sıcaklığı. Hava dönüşü. Üflenen havanın sıcaklığı. Çıkış. • Kabin doğrudan güneş ışınına maruz kalmamış olmalıdır.

  • Page 49: Elektrik Tesisatı

    INTEGRAL POWER ® elektrik tesisatı...
  • Page 50 INTEGRAL POWER ®...
  • Page 51 INTEGRAL POWER ®...
  • Page 52 Bergstrom, s.l. Esta información ha de ser utilizada única y exclusivamente para el fin para el que fue creada, no siendo dirna Bergstrom, s.l. responsable de los posibles daños que se pudiera causar al cliente y/o a terceras partes por un incorrecto y/o inadecuado uso de la misma.
