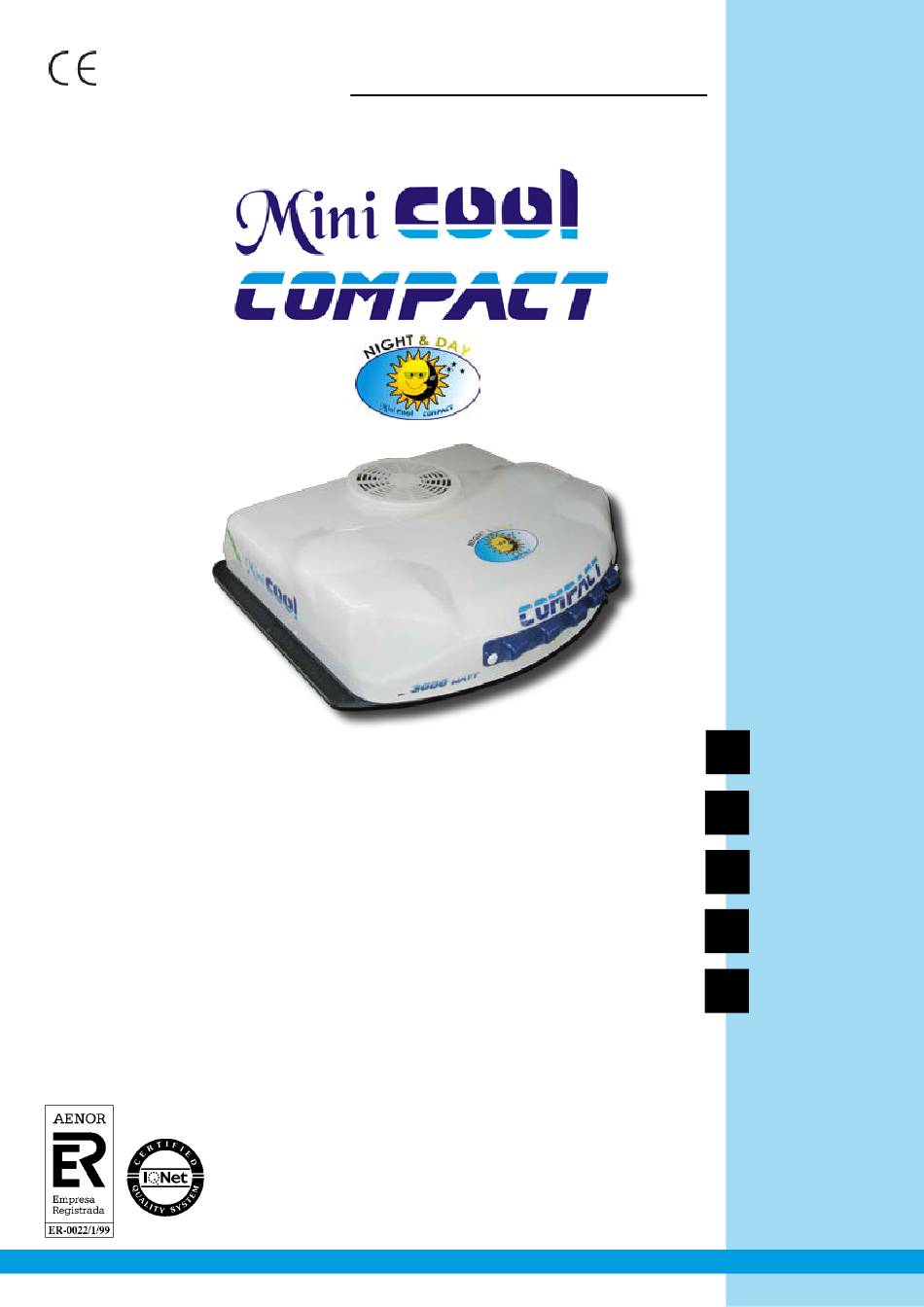

dirna
Air Conditioning for Industrial Vehicles
Instrucciones de Montaje
Mounting Instructions
Instructions de Montage
Montageanweisungen
Istruzioni di Montaggio
(24 V. con mando a distancia)
(24 V. with remote control)
(24 V. à télécommande)
(24 V mit Fernbedienung)
(24 V con telecomando)
, s.a.
ES
Spanish
EN
English
FR
French
GE
German
IT
Italian
220.AA6.0056

Advertisement

Table of Contents
loading

Related Manuals for Dirna Minicool Compact

Summary of Contents for Dirna Minicool Compact

  • Page 1 , s.a. Air Conditioning for Industrial Vehicles Instrucciones de Montaje Spanish Mounting Instructions English Instructions de Montage French Montageanweisungen German Istruzioni di Montaggio Italian (24 V. con mando a distancia) (24 V. with remote control) (24 V. à télécommande)
  • Page 2 ó manta protectora para evitar posibles • Equipo precargado con gas refrigerante R-134a, arañazos. Al instalar Minicool Compact en el techo 330 gr. en cada circuito. (No manipular el circuito hay que tener en cuenta que, normalmente, las cabi- de gas refrigerante).

  • Page 3: Piezas Suministradas

    , s.a. PIEZAS SUMINISTRADAS 15 13 19 20...
  • Page 4 , s.a. PIEZAS SUMINISTRADAS Id. Ctd. Referencia Descripción Id. Ctd. Referencia Descripción 0911320055 Placa con serigrafía Rejilla exterior 091087C016 0911320017 Cabl.alimentacion empalme Tapa exterior 091132C001 091132C016 Empalme cable comunicac. Electroventilador 091087C014 091132C014 Cable comunicación frente Tapa con aislantes 091132C002...
  • Page 5 , s.a. Desmontar tapa escotilla, los elementos de fijación y entregar éstos al cliente. Quitar los residuos sobrantes adheridos al techo antes de pegar la junta EPDM. En algunos modelos, el tapizado no deja hueco para introducir los soportes de fijación, por lo que se darán los cortes con las medidas...
  • Page 6 , s.a. En caso de que vehículo tenga spoiler con la barra central, cortar la barra mostrada por líneas de punto para instalar el equipo. Pegue la junta EPDM alrededor del hueco de escotilla (mirar el detalle para cortar los bordes finales de unión de la junta)
  • Page 7 , s.a. EXTERIOR CABINA: Posicionar el Minicool en el hueco de la escotilla. Escotilla INTERIOR CABINA: Base Minicool 5 mm Roscar 5 mm aproximadamente Espárrago (4) espárragos 8/125x100-70 ó 120, la medida se elegirá tras presentar los soportes Soporte de sujeción y teniendo en cuenta que los...
  • Page 8 , s.a. Colocar (2) soportes sujeción, con (1) arandela y (1) tuerca autoblocante M8, sin llegar a apretar. Roscar 10 mm (4) espárragos M6 x 55 ó 80, donde se indica segun distancia (D) del esque- ma punto 15.
  • Page 9 , s.a. Colocar (1) tuerca M6 sin apretar en cada espárrago . Pegar los canalizadores al frente utilizando LOCTITE superglue 3 ó similar, para facilitar el montaje del conjunto y asegurar los flujos de aire fríos por las ventanillas.
  • Page 10 , s.a. Colocar frente en los espárragos anteriores con (1) arandela M6 ala ancha y (1) tuerca M6 en cada espárrago. Apretar tuercas hasta que los canalizadores hagan tope en goma espuma superior del equipo. Importante: Los canalizadores deben hacer tope contra la goma espuma para evitar fugas de aire.
  • Page 11 , s.a. Fijar los soportes de sujección apretando las tuercas hasta el apriete de la junta de EPDM exterior (Punto 4a) del equipo entre 3 y 6mm; la junta debe quedar con un espesor entre 19 y 22 mm.
  • Page 12 , s.a. Colocar tuerca M6 (A) tras la tuerca de fijación del frente en cada espárrago. Colocar Base Minicool exágonos M6 roscandolo hasta que quede 1 mm por encima del tapizado. Desenroscar Exágono sujección frente tuercas M6 (A) de este punto hasta que haga tope con los exágonos y apretar contra estos.
  • Page 13 , s.a. Vista Explosionada hasta la fijación de los SOPORTES Espárrago Arandela de goma ø 7 M8 x125 x 100 ó 120 Arandela plana ø 8 ala ancha Tuerca M8 Techo cabina Tuerca M8 Arandela plana ø 6 ala ancha Junta de EPDM de 25 mm.
  • Page 14 , s.a. Instrucciones detalladas sobre la instalación del cableado de alimentación Cableado de alimentación superior 1- Conectar el cable de alimentación superior en la parte trasera del equipo y llevarlo por la parte posterior de la cabina pegando los soportes de plástico y fijándolo c/bridas.

  • Page 15: Esquema Eléctrico

    , s.a. Esquema eléctrico AVISO IMPORTANTE! ¡ Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera, el control elec- trónico emitirá unos pitidos discontinuos. No debe tocarse ninguna tecla ni del panel ni del mando del equipo porque se pueden producir daños irreparables.

  • Page 16: Assembly Recommendations

    • Equipment pre-charged with refrigerating gas, When installing Minicool Compact on roof, take R-134a, 330 g in each circuit. (Do not handle refri- into account that, normally, cabins equipped with a gerating gas circuit).

  • Page 17: Included Parts

    , s.a. INCLUDED PARTS 15 13 19 20...
  • Page 18 , s.a. INCLUDED PARTS Id. Qty. Code nº Spare Parts Id. Qty. Code nº Spare Parts Rear grid 0911320055 Plate with serigraphy 091087C016 0911320017 Wiring power supply joint 091139C001 Outside cover 091132C016 Wiring communication joint 091087C014 Electric fan 091132C014...
  • Page 19 , s.a. Dismantle sun hatch, fastening elements and hand over to client. Remove residual glue substance of the roof upper surface before glueing EPDM gasket. For some models, upholstery does not leave enough space to introduce fastening supports. If it is the case, cut according to measures...
  • Page 20 , s.a. In case vehicle has a spoiler with central bar, cut the bar shown by dot lines in order to install equipment. Glue EPDM gasket around hatch hole (see de- tail for cutting end join edges) 5 mm...
  • Page 21 , s.a. OUTSIDE CABIN: Position Minicool in sun hatch hole. Sun hatch INSIDE CABIN: Unit base 5 mm Screw about 5 mm (4) 8/125x70,100 or 120 Stud mm studs, the exact measure is chosen after the fastening supports have been presented...
  • Page 22 , s.a. Place (2) fastening supports, with (1) washer and (1) M8 self-blocking nut, without tightening. Screw 10 mm deep (4) M6 x 55 or 80 studs, where indicated distance (D) in figure point Place (1) Ø6 rubber washer, (1) Ø6 wide wing flat washer and (1) M6 nut, on each M6 studs.
  • Page 23 , s.a. Place (2) fastening supports, with (1) washer and (1) M6 nut, without tightening. Glue the two air ducts to front, using LOCTITE superglue 3 or similar, so that set assembly is easier and to insure the cold air flows through the louvers.
  • Page 24 , s.a. Place the evaporator front on previous studs with (1) M6 wide ring washer and (1) M6 nut on each stud. Tighten nuts until air ducts systems touch upper foam gasket (see diagram bellow). Important: Air ducts must touch foam gasket to avoid air leaks.
  • Page 25 , s.a. Fasten supports tightening nuts until outside EPDM joint (Point 4a) of equipment is com- pressed, between 3 and 6 mm; joint EPDM must stay with a thickness of 19 and 22 mm. Important: To avoid water from filtering in- side cabin, check EPDM joint tightening with Minicool base, as indicated on diagram.
  • Page 26 , s.a. Place M6 nut (A) after nut fastening front on each stud. Place M6 hexagons screwing them Base Minicool until 1 mm is left above upholstery. Unscrew M6 nuts (A), mentioned under this point, until M6 Hexagons they touch hexagons and tighten against these.
  • Page 27 , s.a. Exploded side view to SUPPORTS fastening ø 7 Rubber washer M8 x125x100 / 120 Studs wide wing flat washer ø 8 M8 Nut Cabin roof M8 Nut Wide wing flat washer ø 8 EPDM Joint 25 mm.
  • Page 28 , s.a. Detailed instructions on power wiring assembly wiring for power supply 1- Connect the upper power supply cable to the back of equipment and lead it through the back of the cab whilst sticking down the plastic clips and securing it with flanges.

  • Page 29: Electric Wiring

    , s.a. Electric wiring IMPORTANT WARNING! Make sure polarities are not inverted when connecting equipment to battery. If this happens, electronic control will emit discontinuous whistles. Do not touch any key on panel or on equipment control since irreversible damages could occur. When hearing these discontinuous signals, disconnect equipment from battery and check connection polarity.

  • Page 30: Garantie

    • L’installateur devra posséder la formation perti- nente en air conditionné sur véhicules. ATTENTION: • dirna, s.a., ne sera pas responsable des dommages Lors de l’installation de l’appareil d’air conditionné ou des bris dérivés d’une installation ou d’une ma- sur le toit, il faudra protéger la partie supérieure de nipulation incorrecte ni des modifications réalisées...

  • Page 31: Pieces Fournies

    , s.a. PIECES FOURNIES 15 13 19 20...
  • Page 32 , s.a. PIECES FOURNIES Id. Ctd. Referencia Descripción Id. Ctd. Referencia Descripción 091087C016 Grille arrière 0911320055 Plaque avec sérigraphie 091132C001 Couvercle Minicool 0911320017 Câblage alimentation 091087C014 Électroventilateur un embranchement Câblage 091132C016 communication 091132C002 Ensemble couvercle avec isolants Câblage communication...
  • Page 33 , s.a. Démonter le couvercle de l’écoutille, les éléments de fixations et les remettre au client . Eliminer les restes d’adhésif de la surface supérieure de la cabine avant de coller le joint EPDM. Dans certains modèles, la tapisserie intérieure...
  • Page 34 , s.a. Si le spoiler a une barre centrale, couper la barre dans la zone à points afin de pouvoir installer l’appareil. Coller le joint EPDM autour de l’orifice de l’écoutille (voir détail pour découper les bords). 5 mm...
  • Page 35 , s.a. EXTERIEUR CABINE: Positionner le Minicool dans l’espace prévu. Écoutille INTERIEUR CABINE: Base Unité 5 mm Visser 5 mm environ (4) goujons de 8/125x70, Goujón 100 ou 120 mm, en fonction de la distance plus ou moins grande de l’appareil jusqu’à ce qu’en...
  • Page 36 , s.a. Placer les supports de fixation (2), avec une rondelle (1) et un écrou autobloquant (1) M8, sans serrer. Visser 10 mm les goujons (4) M6 x 55 ou 80, comme indiqué au (D) du schema point 15 Placer la rondelle en caoutchouc (1) Ø6, une...
  • Page 37 , s.a. Placer l’écrou (1) M6 sans le serrer sur chaque goujon. Coller les canaliseurs sur la face avant avec de la colle LOCTITE superglue 3 ou similaire afin de faciliter le montage de l’ensemble et d’assurer que l’air frais flue à travers les grilles.
  • Page 38 , s.a. Placer la face avant de l’évaporateur sur les goujons mentionnés avec une rondelle (1) M6 large et un écrou (1) M6 sur chaque goujon. Serrer les écrous jusqu’à ce que les canaliseurs touchent le joint supérieur en mousse.
  • Page 39 , s.a. Fixer les supports en serrant les écrous jusqu’à serrer le joint EPDM (Point 4a) de l’appareil entre 3 et 6 mm; le joint EPDM doit rester avec une épaisseur entre 19 et 22 mms Important: Pour éviter la filtration d’eau dans la cabine, vérifier le serrage du joint EPDMA...
  • Page 40 , s.a. Placer l’écrou M6 (A) après avoir serré l’écrou sur chaque goujon. Visser les hexagones M6 Base Minicool jusqu’à ne dépasser que de 1 mm de la tapisserie. Desserrer les écrous M6 (A) jusqu’à toucher les Hexagones M6 hexagones et serrer-les contre ces derniers.
  • Page 41 , s.a. Vue explosée jusqu’à la fixation des SUPPORTS DE FIXATION Goujons Rondelle caoutchouc ø 7 M8 x125x100 / 120 Rondelle plate large ø 8 Écrou M8 Toit de cabine Écrou M8 Rondelle plate large ø 8 Joint EPDM 25 mm.
  • Page 42 , s.a. Instructions détaillées sur l’installation du câblage d’alimentation câble d’alimentation supérieur. 1- Connecter le câble d’alimentation supérieur à la partie arrière de l’appareil et le conduire par la partie posté- rieure de la cabine en collant les supports en plastique et en le fixant avec des brides.
  • Page 43 , s.a. Câblage electrique AVERTISSEMENT IMPORTANT! Faire attention de ne pas invertir les polarités lors de la connexion de l’équipement à la batterie. Si cela se produit, le contrôle électronique émettra des sons discontinus. Ne toucher aucun bouton, ni du panneau, ni de la commande de l’équipement car des dommages irréparables pourraient alors se produire.
  • Page 44 Teil der Kabine mit einem Tuch oder durchgeführt wurden. einer Decke gegen eventuelle Kratzer geschützt wer- den. Bei der Installation des Minicool Compact im • Mit Kältemittel vorgefülltes Gerät, 330 g R- Kabinendach muss darauf geachtet werden, dass mit 134a in jedem Kreislauf.
  • Page 45 , s.a. LIEFERTEILE 15 13 19 20...
  • Page 46 , s.a. LIEFERTEILE Art. Nr. Beschreibung Stckzahl Art. Nr. Beschreibung Stckzahl 0911320055 Platte mit Siebdruck 091087C016 Hinteres Gitter Verkabelung Stromver- 091139C001 Äußere Abdeckung 0911320017 sorgung Verbindung 091087C014 Elektrolüfter 091132C016 Stecker HxH 091132C002 Untere Abdeckung 091132C014 Verkabelung Bedienfeld 091132C003 Kondensator...
  • Page 47 , s.a. Den Lukendeckel und die Befestigungselemente entfernen und dem Kunden aushändigen . Vor dem Ankleben der EPDM-Dichtung die Klebstoffreste von der oberen Kabinenfläche entfernen. Dans certains modèles, la tapisserie intérieure ne laisse pas assez de place pour introduire les supports de fixation, raison pour laquelle les découpes seront faites suivant les mesures...
  • Page 48 , s.a. Falls der Spoiler eine Mittelstange hat, diese im Bereich der Punkte schneiden, um das Gerät installieren zu können. Die EPDM-Dichtung um die Lukenöffnung herum ankleben (siehe Detailansicht für das Schneiden der Ränder) 5 mm WIE DIE EPDM-DICHTUNG GESCHNITTEN...
  • Page 49 , s.a. KABINENAUSSENSEITE: Minicool in der Öffnung positionieren. Luke KABINENINNENSEITE: Grundplatte Einheit 5 mm Ca. 5 mm Gewinde für (4) Stiftschrauben Stiftschraube 8/125x70, 100 oder 120 mm schneiden (abhängig vom größeren oder kleineren Halterung Abstand vom Gerät bis sie nach Positionierung...
  • Page 50 , s.a. Befestigungsauflagen (2) mit einer Unterleg- scheibe (1) und einer Autobloc-Mutter (1) M8 einlegen, jedoch ohne anzuziehen. 10 mm Gewinde für die Stiftschrauben (4) M6 x 55 oder 80 am angegebenen Punkt schneiden laut Distanz (D) beschrieben in Abbildung 15 Jeweils die Gummischeibe (1) Ø6, eine...
  • Page 51 , s.a. Jeweils die Mutter (1) M6 ohne Anziehen auf die Stiftschrauben legen. Die Kabelführungen an der Frontseite mit LOCTITE Superglue 3 oder ähnlich kleben, um die Montage der Baugruppe zu erleichtern und sicherzustellen, dass die Frischluft durch die Gitter fließt.
  • Page 52 , s.a. Die Vorderseite des Verdampfers mit jeweils ei- ner breiten Unterlegscheibe (1) M6 und einer Mutter (1) M6 auf die erwähnten Stiftschrau- ben legen. Die Muttern anziehen, bis die Ka- belführungen die obere Schaumstoffdichtung berühren. Wichtiger Hinweis: Die Kabelführungen müssen die Schaumstoffdichtung berühren,...
  • Page 53 , s.a. Die Halterungen durch Anziehen der Muttern befestigen, bis die EPDM-Dichtung (Punkt 4a) des Geräts zwischen 3 und 6 mm komprimiert wird; es sollte mit einer Dicke zwischen 19 und 22 mm sein Wichtiger Hinweis: Um das Eindringen...
  • Page 54 , s.a. Die Mutter M6 (A) nach dem Anziehen der Mutter auf jeder Stiftschraube auflegen. Die Grundplatte Minicool Sechskantschrauben M6 einschrauben, bis sie nur 1 mm aus dem Bezug herausragen. Die Muttern Sechskantschrauben M6 M6 (A) lösen, bis sie die Sechskantschrauben berühren und sie zusammen anziehen.
  • Page 55 , s.a. Explosionsansicht bis zur Befestigung der BEFESTIGUNGSAUFLAGEN Gummischeibe ø 7 Stiftschrauben M8 x125x100 / 120 Breitflansch-Flachscheibe ø 8 Mutter M8 Kabinendach Mutter M8 Breitflansch-Flachscheibe ø 8 EPDM-Dichtung 25 mm. Befestigungsauflage Breitflansch-Flachscheibe Autobloc-Mutter M8 Explosionsansicht bis zur Befestigung der KONSOLEN Gummischeibe Ø6...
  • Page 56 , s.a. Ausführliche Einleitungen über die Installation der Verkabelungsleitung Versorgungs- verkabelung 1- Oberes Stromversorgungskabel an die Rückseite des Geräts anschließen und um die Kabinenrückseite führen. Dabei die Kunststoffhalter ankleben und mit den Kabelbindern fixieren. 2- Unteres Stromversorgungskabel an die Batterie anschließen. Dieses durch den ursprünglichen Kabeldurch- gang, befestigt mit Kabelbindern, hin zur Kabinenrückseite führen, um es mit dem oberen Stromversorgungs-...
  • Page 57 , s.a. ElektrischeVerkabelung WICHTIGER WARNHINWEIS! Falls die Polarität versehentlich umgekehrt wird, gibt die Elektroniksteuerung unterbrochene Töne ab. In diesem Fall keine Tasten des Bedienfeldes oder der Fernbedienung berühren, da dauerhafte Schäden an der Elektronik der Einheit entstehen würden. Lesen Sie vor dem Einschalten der Einheit den Benutzerleitfaden durch.
  • Page 58 AVVERTENZE: • L’installatore deve essere in possesso della forma- zione necessaria in materia di aria condizionata per veicoli. dirna, s.a. • declina ogni responsabilità per dan- ni o rotture derivanti dall’errata installazione o dall’errato uso dell’impianto o da sostituzioni o mo-...
  • Page 59 , s.a. PIEZAS PARTI FORNITE 15 13 19 20...

  • Page 60: Parti Fornite

    , s.a. PARTI FORNITE Id. Qta. Riferimento Descrizione Id. Qta. Riferimento Descrizione 091087C016 Griglia posteriore 0911320055 Piastrina con serigrafia 091139C001 Coperchio esterno 0911320017 Cablaggio alimentazione unisca 091087C014 Elettroventilatore Cablaggio comunicazione 091132C016 unisca 091132C002 Coperchio inferiore Cablaggio comunicazione fron- 091132C003...
  • Page 61 , s.a. Smontare il coperchio dell’oblò, gli elementi di fissaggio e consegnarli al cliente . Eliminare i residui di adesivo dalla superficie superiore della cabina prima di incollare la guarnizione EPDM. In alcuni modelli, la tappezzeria non lascia spazio per inserire i supporti di fissaggio, per cui nella foto sono indicate le misure dei tagli.
  • Page 62 , s.a. Se lo spoiler presenta una barra centrale, tagliarla lungo la zona con i punti per poter installare l’impianto. Incollare la guarnizione EPDM intorno al foro dell’oblò (vedi particolare per tagliare i bordi) 5 mm COME TAGLIARE LA GUARNIZIONE EPDM...
  • Page 63 , s.a. ESTERNO CABINA: Inserire il Minicool nel vano. Oblò INTERNO CABINA: Base unità 5 mm Avvitare di circa 5 mm le (4) viti prigioniere Vite prigioniera da 8/125x70, 100 o 120 mm, a seconda della distanza (maggiore o minore) dall’impianto Soporte finché, posizionando i supporti di fissaggio, le...
  • Page 64 , s.a. Fissare i supporti di fissaggio (2), con una rondella (1) e un dado autobloccante (1) M8, senza stringere. Avvitare di 10 mm i perni (4) M6 x 55 o 80, dove indicato distanza (A) segun nella a figu- ra 10.
  • Page 65 , s.a. Inserire il dado (1) M6 senza stringere in ogni vite prigioniera. Incollare i canalizzatori sulla parte frontale con LOCTITE superglue 3 o simile, per agevolare il montaggio dell’insieme ed assicurare il flusso dell’aria fresca attraverso le griglie.
  • Page 66 , s.a. Posizionare la parte frontale dell’evaporatore sulle viti prigioniere citate in precedenza ed inserire una rondella (1) M6 larga e un dado (1) M6 su ogni vite prigioniera. Stringere i dadi finché i canalizzatori non toccano la guarnizione superiore di gommapiuma.
  • Page 67 , s.a. Fissare i supporti stringendo i dadi fino a comprimere, tra 3 e 6 mm, la guarnizione EPDM (Punto 4a) dell’impianto; deve rimanere con un spessore tra 19 e 22 mm Nota bene: Per evitare che infiltrazioni d’acqua nella cabina, verificare il serraggio...
  • Page 68 , s.a. Inserire il dado M6 (A) dopo aver stretto il dado su ogni vite prigioniera. Avvitare le viti Base Minicool esagonali M6 facendole fuoriuscire solo un 1 mm dalla tappezzeria. Allentare i dadi M6 (A) Viti esagonali M6 fino a toccare le viti esagonali e stringerli contro questi ultimi.
  • Page 69 , s.a. Esploso fino al fissaggio dei SUPPORTI DI FISSAGGIO Viti prigioniere Rondella di gomma ø 7 M8 x125x100 / 120 Rondella piana a testa larga ø 8 Dado M8 Tettuccio della cabina Dado M8 Rondella piana a testa larga ø 8 Guarnizione EPDM 25 mm.
  • Page 70 , s.a. Istruzioni dettagliate Sull’installazione del cablaggio di alimentazione cavo di ali- mentazione superiore 1- Collegare il cavo di alimentazione superiore nella parte posteriore dell’impianto e farlo scorrere lungo la parte posteriore della cabina incollando i supporti di plastica e fissandolo con le flange.

  • Page 71: Cablaggio Elettrico

    , s.a. Cablaggio elettrico AVVISO IMPORTANTE! Precauzione: non invertire le polarità collegando l’apparecchiatura alla batteria. Se si desse il caso, il con- trollo elettronico emetterà alcuni suoni a intervalli. Non deve essere toccato nessun tasto sia del pannello sia del comando dell’apparecchiatura, perché...
