Ravaglioli J20N Manual page 46

RISERVATO AL PERSONALE AUTORIZZATO ALL'INSTALLAZIONE - ONLY FOR INSTALLATION-AUTHORIZED STAFF
46

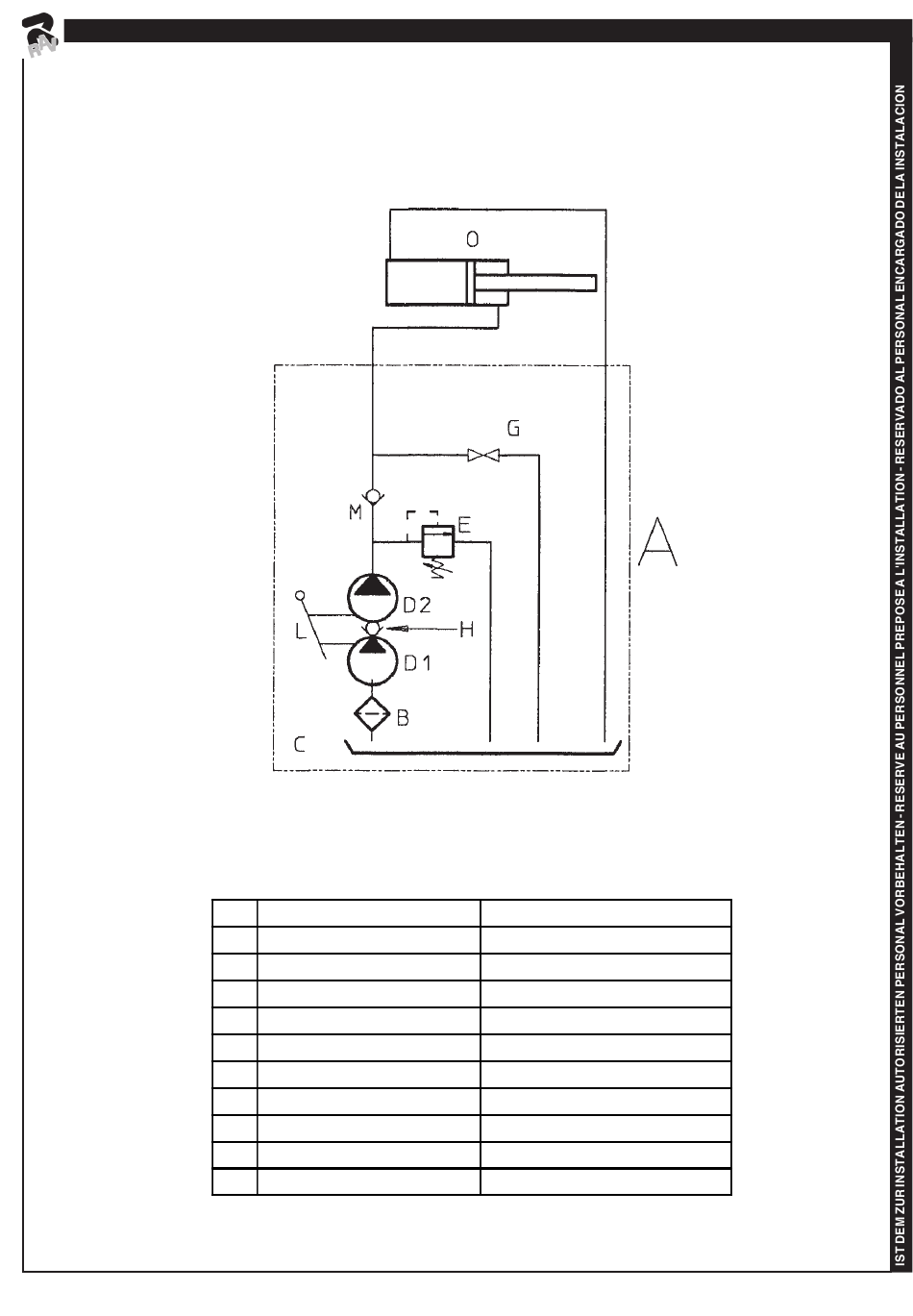

SCHEMA IMPIANTO IDRAULICO
HYDRAULIC SYSTEM DIAGRAM
Insieme pompa
A
B Filtro
Serbatoio
C
D1 Pompante 16
D2 Pompante 20
E Valvola di taratura (250bar)
G Rubinetto
H Valvola di non ritorno
L Leva
M Valvola di non ritorno
Pistone
O
Pump assembly
Filter
Sump
Pumping element Ø16
Pumping element Ø20
Setting valve (250bar)
Stopcock
Check valve
Lever
Check valve
Piston
0433-M001-1
