Ravaglioli J20N Manual page 26

RISERVATO AL PERSONALE AUTORIZZATO ALL'INSTALLAZIONE - ONLY FOR INSTALLATION-AUTHORIZED STAFF

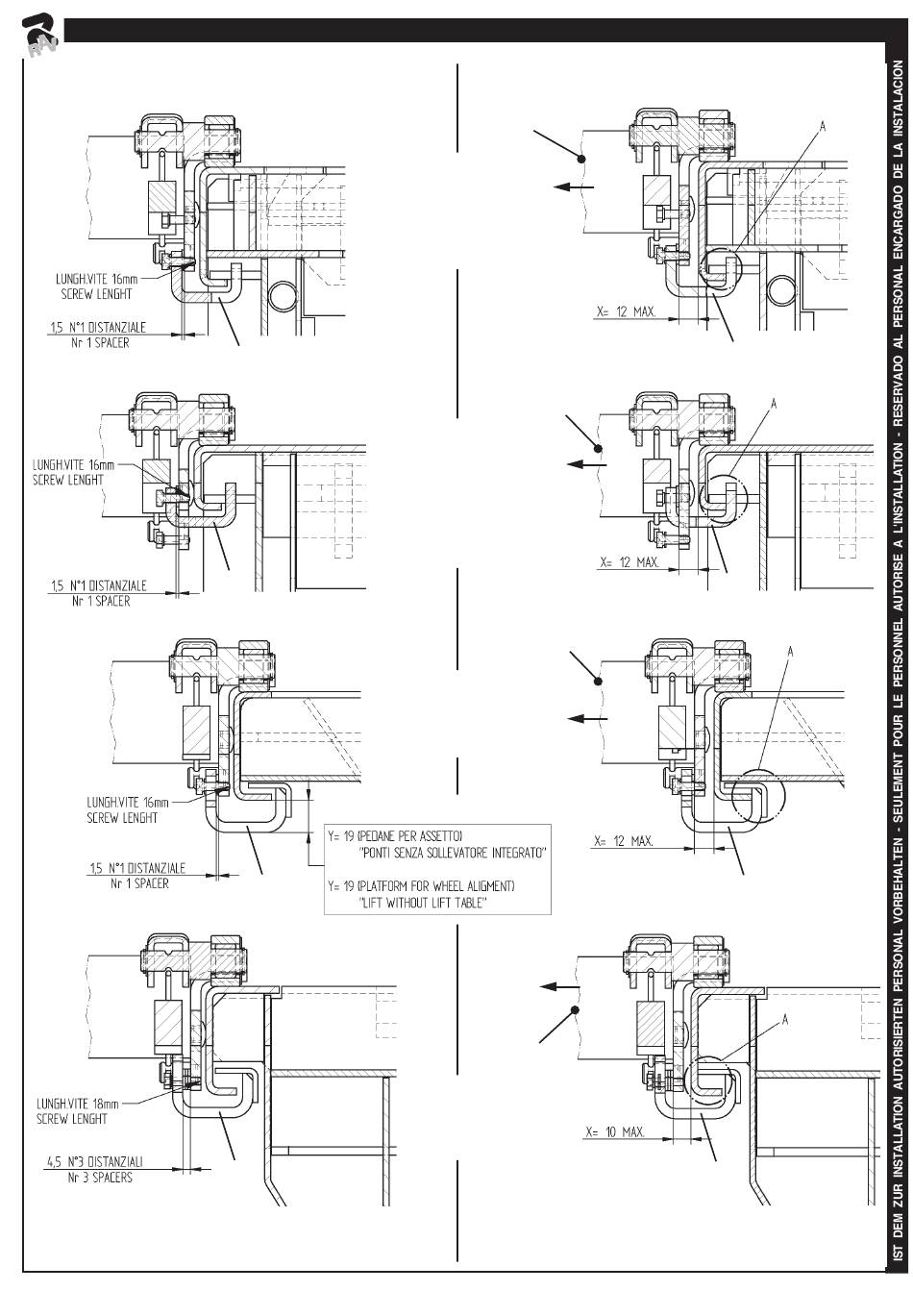

TRAVERSA IN POSIZIONE "DI LAVORO"
WHEEL-FREE JACK IN "WORKING POSITION"
Fig. 11
26
Sollevatori Serie 600
(con bordo pedana
(with platform edge
1
Sollevatori Serie 600
Sollevatori Serie 6350
(con bordo pedana
(with platform edge
1
Sollevatori 4 colonne
(senza sollevatore integrato)
(without lift table)
1
1
TRAVERSA IN POSIZIONE "DI VERIFICA"
WHEEL-FREE JACK IN "CHECK POSITION"
2
H=70 mm)
600 Series lifts
H=70 mm)
2
H=38 mm)
600 Series lifts
6350 Series lifts
H=38 mm)
2
4-Post lifts
2
Sollevatori 4 colonne
(con sollevatore integrato)
4-Post lifts
(with lift table)
0433-M001-1
1
1
1
1
Fig. 12
