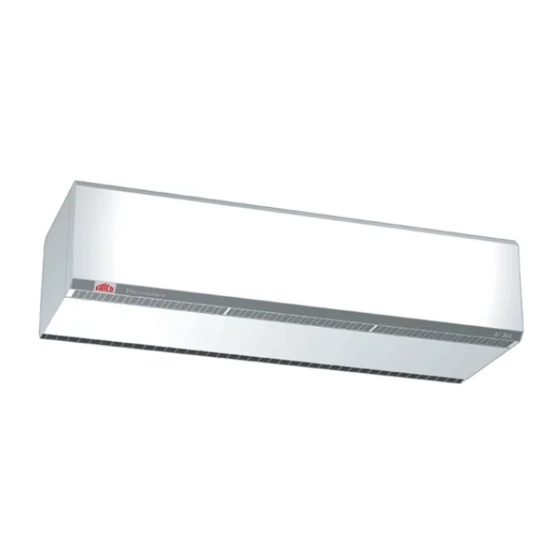

Frico Thermozone AC 300 Series Installation And Operating Instructions Manual
  1. Manuals
  2. Brands
  3. Frico Manuals
  4. Heater
  5. Thermozone AC 300
  6. Installation and operating instructions manual

Frico Thermozone AC 300 Series Installation And Operating Instructions Manual

Hide thumbs Also See for Thermozone AC 300 Series:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 20

Quick Links

Download this manual
Thermozone AC 300
SE
... 8
NO
... 12
FI
...16
GB
... 20
FR
... 24
DE
... 28
NL
... 32
RU
... 36
PL
... 40
IT
... 44
ES
... 48

Advertisement

loading
Need help?

Need help?

Do you have a question about the Thermozone AC 300 Series and is the answer not in the manual?

Questions and answers

Related Manuals for Frico Thermozone AC 300 Series

Summary of Contents for Frico Thermozone AC 300 Series

  • Page 1 Thermozone AC 300 ... 8 ... 24 ... 40 ... 12 ... 28 ... 44 ...16 ... 32 ... 48 ... 20 ... 36...
  • Page 2 Thermozone AC 300 Thermozone AC 300 975 / 1640 Ø 11 Ø 20 Thermozone AC 300 1000 / 1665 Fig. 1 min 300 Fig.2 Fig. 3...
  • Page 3 Thermozone AC 300 AVMP300 AVMP300 Fig. 4...
  • Page 4 Thermozone AC 300 AC 301, -302 230V~ AC 301, -302 1 2 3 4 AC302 °C °C °C 230V~ * AC301 8µF AC302 12µF 2221 AG AC 301, -302 1 2 3 4 230V~ 1 2 3 4 5 6 7 8 9 AGB 304 230V~...
  • Page 5 Thermozone AC 300 AC 301, -302 4 5 6 9 AC 301, -302 4 5 6 9 AC 301, -302 1 2 3 4 5 6 KS104.1 230V~ 4 5 6 7 8 AGB 304 ACR 3042 1 2 3 4...
  • Page 6 Thermozone AC 300 AC 308, -312 400V 3(N)~ / 230V 3~ AC312 °C °C °C 400V 3~ 400V 3~ 230 V 3~ * AC308 8µF AC312 12µF °C °C 1 2 3 4 5 6 7 8 9 230V~ 400V 3~ / 230V 3~ ACR 304 KRT 2800 1 3 5 7...
  • Page 7 Thermozone AC 300 AC 308, -312 12 1314 4 5 6 400V 3~ / 230V 3~ AC 308, -312 4 5 6 12 1314 400V 3~ / 230V 3~ AC 308, -312 1 2 3 4 5 6 121314 KS107.1 400V 3~ / 230V 3~ 230V~ KRT 2800...
  • Page 8 Thermozone AC 300 Montage- och bruksanvisning Användningsområde ningsriktning därmed justeras. Frico Thermozone AC 300 är luftridå- • Observera angivna minimiavstånd (fig.3) aggregat avsedda för fast montage ovanför och att apparaterna ej får monteras direkt eller vid sidan av portar och entréer från 2 under eluttag.
  • Page 9 Thermozone AC 300 Felsökning Elinstallation Om fläktarna inte blåser, kontrollera följande: Installationen, som ska föregås av en allpolig 1 Att manöverspänning finns fram till brytare med ett brytavstånd om minst 3 mm, aggregatet; kontrollera säkringar, arbets- ska utföras av behörig installatör och i brytare, eventuellt kopplingsur som startar/ enlighet med gällande föreskrifter.
  • Page 10 är det lämpligt att anläggningen tas i drift kortare stunder under längre Komplett teknisk dokumentation finns användningsuppehåll. tillgänglig. Garantin gäller endast om Frico montage- och skötselanvisningar har följts och aggregaten använts såsom är däri Partille, 19 januari 1998 beskrivs.
  • Page 11 Thermozone AC 300 AC301 AC302 AC308 AC312 Effekt [kW] Spänning, motor/manöver 230~ 230~ 230~ 230~ Spänning, värmeeffekt 400V3~ 400V3~ Strömstyrka, motor/manöver Strömstyrka värmeeffekt 11,5 17,3 Luftflöde 900 / 1800 1300 / 2700 900 / 1800 1300 /2700 Temperhöjning på genom- gående luft vid full effekt [°C] 27 / 13...
  • Page 12 Monterings- og bruksanvisning Bruksområde • Observer angitte minimumsavstander Frico Thermozone AC 300 er luftport- (fig.3) og at apparatene ikke får monteres aggregat beregnet for fast montering ovenfor direkte under eluttaket. eller ved siden av porter og entréer fra 2 opp til 3,5 meters høyde.
  • Page 13 Thermozone AC 300 Installasjon Installasjonen, som skal tilkobles en flerpolet Feilsøkning brytere med en bryteavstand på minst 3 mm, Om viftene ikke blåser, kontroller følgende: skal utføres av godkjent installatør og i henhold 1 At manøverspenning kommer fram til til gjeldende forskrifter. aggregatet;...
  • Page 14 Mats Careborg Teknisk Chef Garantien gjelder bare om Frico montasje- og vedlikeholdsanvisninger er fulgt og aggregatet benyttes slik det er beskrevet. Tilvirkning Våre produkter er tilvirket i samsvar med gjeldende internasjonelle standarder og foreskrifter.
  • Page 15 Thermozone AC 300 AC301 AC302 AC308 AC312 Effekt [kW] Spenning, motor/styring 230~ 230~ 230~ 230~ Spenning, varmeeffekt 400V3~ 400V3~ Strømstyrke, motor/styring Strømstyrke varmeeffekt 11,5 17,3 Luftmengde 900 / 1800 1300 / 2700 900 / 1800 1300 /2700 Temperaturøkning på gjennom- gående luft ved full effekt [°C] 27 / 13...

  • Page 16: Asennus- Ja Käyttöohjeet

    Thermozone AC 300 Asennus- ja käyttöohjeet Käyttöalue men keskireiästä ja yhdestä ulokkeesta. Thermozone AC 300 sarjan ilmaverhot on Kannakkeet sallivat laitteen kääntämisen eli tarkoitettu kiinteään asennukseen sisäänkäyntien ilmasuihkua voidaan suunnata. yläpuolelle tai sivulle. Ilmaverho soveltuu • Huomioi minimi etäisyydet (kuva 3.). Älä 2,5 - 3,5 m korkeisiin oviaukkoihin.
  • Page 17 Thermozone AC 300 suorittaa vain riittävän pätevyyden omaava a) Sähköliitäntä: tarkista sulakkeet, virtakytkin, asentaja. Asennus on varustettava kaikkinapaisella aikakytkin (mikäli sellainen on käytössä), joka katkaisimella, jonka katkaisuväli on vähintään käynnistää ja pysäyttää laitteen. 3 mm. b) Että kierroslukukytkin on oikein asetettu. Ilmavirran säätöön on erilaisia vaihtoehtoja, c) Että...
  • Page 18 Valmistaja Mats Careborg Tuotteet on valmistettu kansainvälisten Teknisk Chef standardien ja säädösten mukaisesti. FRICO AB Box 102 SE-433 22 Partille Svezia Valmistaja ilmoittaa, että seuraavat tuotteet AC301, AC 302, AC 308, AC 312 täyttävät seuraavat EC-direktiivit.
  • Page 19 Thermozone AC 300 Tyyppi AC301 AC302 AC308 AC312 Teho [kW] Jännite, ohjaus 230~ 230~ 230~ 230~ Jännite, lämmitys 400V3~ 400V3~ Virta, ohjaus Virta, lämmitys 11,5 17,3 Ilmavirta 900 / 1800 1300 / 2700 900 / 1800 1300 /2700 Läpivirtaavan ilman lämpötilan nousu täydellä...
  • Page 20 Thermozone AC 300 Installation and Operating Instructions Application area securely to the wall or suitable structure. The Thermozone AC 300 air curtains are Attach the air curtain to the brackets intended for stationary installation above or (Fig.1). The units are secured with M10- at the side of entrance and smaller doors with screws in the centre hole of each bracket a height between 2.5 and 3.5 metres.
  • Page 21 Thermozone AC 300 • When mounting vertically, draught can side with the air stream directed 0-10° occur due to rotating air. The mounting of towards the warm side. a narrow wall at the side of the opening (the side where no units are mounted), Basic air flow settings can decrease the rotation.
  • Page 22 • During operation the surfaces of the unit are hot! • The unit must not be covered fully or Frico AB partially with clothes, or similar materials, Box 102 as overheating can result in a fire risk! SE-433 22 PARTILLE...
  • Page 23 Thermozone AC 300 Type AC301 AC302 AC308 AC312 Power [kW] Voltage, motor / manouvre 230~ 230~ 230~ 230~ Voltage, heat output 400V3~ 400V3~ Amperage, motor / manouvre Amperage heat output 11,5 17,3 Air flow 900 / 1800 1300 / 2700 900 / 1800 1300 /2700 Temperature rise of passing...
  • Page 24 Thermozone AC 300 Instructions de montage AC300 Domaine d’application minimums, voir schéma 3. Noter que le rideau Frico Thermozone AC300 est une gamme de d’air ne peut pas être monté au-dessus d’une rideaux d’air destinés à être utilisés comme sortie d’air chaud.
  • Page 25 Thermozone AC 300 Installation électrique Surchauffe L’installation doit être conforme aux règles de l’art, Les rideaux d’air chauffés électriquement sont et recevoir en amont un inter principal avec équipés d’un limiteur de température. Si le distance d’ouverture d’au moins 3 mm. Elle doit limiteur se déclenche en raison d’une surchauffe, être effectuée par un installateur agréé...
  • Page 26 Thermozone AC 300 Caractéristiques techniques Type AC301 AC302 AC308 AC312 Puissance [kW] Tension moteur/commande 230V~ 230V~ 230V~ 230V~ Tension résistances 400V3~ 400V3~ Intensité moteu/commande Intensité résistances 11,5 17,3 Augmentation de la température de l’air circulant à pleine puissance [°C] 27/13 27/13 Débit d’air [m³/h]...
  • Page 27 Thermozone AC 300...
  • Page 28 Thermozone AC 300 Montage- und Bedienungsanleitung Anwendungsbereich Konsolen (Fig. 1) aufhängen. Das Gerät Frico Thermozone AC300 ist eine Serie von soll mit M10-Schrauben im Centrumloch Luftschleiern, für feste Montierung über oder der Befestigungskonsole und in einer der seitlich von Toren und Eingängen von 2 bis zu 3.5 Spühren befestigt werden, so dass das...
  • Page 29 Thermozone AC 300 ein Thermostat, z.B. der Typ KRT2800 auf gerichtet. Andere Einstellung können solchen Platz montiert, dass infragekommen. Dies muss vom Fall zu Fall Temperaturveränderungen in der Nähe vom Tor geprüft werden. schnell entdeckt werden. • Bei vertikaler Montage kann die Luft aus Grundeinstellung der Drehzahl gewissen Gründen im Lokal rotieren und Mit Hilfe der Drehzahlregulatoren wird die...
  • Page 30 Aufenthalts, die Anlage ab und zu startet. Überhitzung ausgelöst ist, muss er wie folgt rückgestellt werden: Die Garantie ist nur gültig ob die Frico Montage- a) Der Strom mit dem mehrpoligen Schalter und Bedienungsanleitungen gefolgt sind und die abschalten.
  • Page 31 Thermozone AC 300 AC301 AC302 AC308 AC312 Leistung [kW] Spannung Motor/Betätigung 230~ 230~ 230~ 230~ Spannung, Wärmeleistung 400V3~ 400V3~ Stromstärke Motor/Betätigung [A] Stromstärke Wärmeleistung 11,5 17,3 Luftfördervolumen 900 / 1800 1300 / 2700 900 / 1800 1300 /2700 Temperaturerhöhung einggehender Luft bei vollerm leistung [°C] 27 / 13...
  • Page 32 Thermozone AC 300 Installatie en Bedieningsvoorschriften • Bevestig de twee (2) wandmontagebeugels Toepassing stevig op de wand of geschikte constructie. De Thermozone AC 300 luchtgordijnen zijn Bevestig het luchtgordijn aan de beugels bedoeld voor vaste installatie boven of verticaal (Afb. 1). De toestellen worden in de middelste aan een zijkant van een entree en kleinere uitsparing van elke beugel en in een van de deuropeningen met een hoogte tussen 2.5 en...
  • Page 33 Thermozone AC 300 buitenzijde koud is). Om de omstandigheden • Voor bediening van toestellen voorzien van tegen te gaan dient de luchtstroom naar buiten elektrische verwarming, monteer gericht te worden. Een hoek van 15° is aan te vermogensschakelaar EV300 in combinatie bevelen.
  • Page 34 Thermozone AC 300 Oververhitting Aardlekschakelaar (van toepassing op units met elektrische (van toepassing op units met elektrische verwarming) verwarming) De Thermozone is voorzien van een Als de installatie middels een aardlekschakelaar is oververhittingsbeveiliging. Indien deze wegens beveiligd en deze in werking treedt wanneer het oververhitting in werking is getreden, kunt u dit als toestel is aangesloten, kan dit veroorzaakt worden volgt herstellen:...
  • Page 35 Onze produkten worden geproduceerd overe- enkomstig internationale normen en voorschriften. EC Verklaring van Overeenstemming Gedefinieerd door de Europese norm voor Electromagnetische Comptabiliteit Richtlijnen 89/ 336/EC en 92/31/EC. Frico AB Box 102 De volgende veiligheidsnormen zijn van S-433 22 PARTILLE toepassing: ZWEDEN...
  • Page 36 Thermozone AC 300 Инструкция по установке и использованию Назначение помещения над воротами как можно Воздушные завесы Thermozone AC300 ближе к продольной оси проема. предназначены для защиты входных • Если завеса будет использоваться для дверей и ворот высотой от 2х до 3,5 защиты...
  • Page 37 Thermozone AC 300 болтами. Максимальная высота Тип Мощность Напряжение Min сечение колонны не должна превышать 3,5 кВт В мм метра. Управление 230В • На верхнем торце верхней завесы AC 3088 230В 3~ устанавливается штатная консоль для крепления колонны к стене. AC 3088 400В...
  • Page 38 должна быть закрыта полностью или частично какими-либо материалами, так Производитель как перегрев аппарата может явиться Все оборудование, производимое причиной возгарания этих материалов и компанией Frico, соответствует междуна- последующего пожара. родным стандартам Обслуживание Внимание! Отключите центральный выключатель завесы на распределительном щите до проведения...
  • Page 39 Thermozone AC 300 Frico AB Имеется полная техническая документация. Box 102 SE-433 22 PARTILLE Декларация ЕС по Соответствию Sweden Определена Директивой ЕС по Электро- магнитной Совместимости - «89/336/ЕС» или Настоящим Производитель «91/31/ЕС». удостоверяет, что ниже перечисленные модели воздушных При производстве соблюдаются следующие...

  • Page 40: Instrukcja Montażu I Obsługi

    Thermozone AC 300 Instrukcja montażu i obsługi Zastosowanie b) Posadowienie kurtyn z boku otworu Thermozone AC300 jest serią kurtyn • W przypadku gdy montaż ponad otworem powietrznych,które są przewidziane do jest niemożliwy, stosuje się montaż z boku zabezpieczenia otworów wejściowych otworu.
  • Page 41 Thermozone AC 300 • W celu wyeliminowania ewentualnych Nastawa prędkości obrotowej rotacji powietrza w okolicach bramy Nastawa prędkości obrotowej wentylatora zalecane jest zamontowanie na powinna być taka, aby prędkość powietrza na przeciwległym krańcu drzwi ścianki, która wysokości 1 m ponad podłogą wynosiła przeciwdziałać...
  • Page 42 Jeżeli to nie pomoże proszę skontaktować się z serwisem. Aby uniknąć tego typu przypadków zalecamy okresowe uruchamianie kurtyny. Gwarancja jest ważna tylko w przypadku, gdy istrukcja montażu i obsługi z Frico jest ściśle przestrzegana.
  • Page 43 Thermozone AC 300 Dane techniczne AC 301 AC 302 AC 308 AC 312 [kW] Napięcie, silnik 230~ 230~ 230~ 230~ Napięcie, grzałka elektryczna 400V 3~ 400V 3~ Natężenie prądu, silnik/sterowanie [A] Natężenie prądu, moc 11,5 17,3 Wydajność powietrza 900 / 1800 1300 / 2700 900 / 1800 1300 /...
  • Page 44 Thermozone AC 300 Istruzioni operative e di installazione Applicazioni minimo di 50 mm fra i moduli per fissarli a I moduli Thermozone AC 300 sono idonei muro. per l’installazione sopra o a lato di porte/ • Applicare saldamente le due mensole a portoni d’ingresso nella gamma di altezze da muro o ad una struttura idonea.
  • Page 45 Thermozone AC 300 regolare la potenza erogata dai moduli (quando il locale è riscaldato e fuori è dotati di riscaldamento elettrico. freddo). Per contrastare la pressione, il flusso Il termostato (ad esempio KRT2800) può dell’aria va diretto verso l’esterno. Si consi- essere installato in una posizione che sia glia un’angolazione di 15°.
  • Page 46 Sicurezza • Assicurarsi che la zona intorno alle bocchette d’entrata e d’uscita dell’apparecchio non venga occupata da FRICO AB merci o altro che possa impedire il Box 102 passaggio dell’aria attraverso il modulo. SE-433 22 Partille • Durante il funzionamento le superfici del Svezia modulo si riscaldano.
  • Page 47 Thermozone AC 300 Tipo AC301 AC302 AC308 AC312 Potenza installata [kW] Voltaggio, motore/comando 230~ 230~ 230~ 230~ Voltaggio, resistenza elettrica 400V3~ 400V3~ Amperaggio, motore/comando Amperaggio, resistenza elettrica [A] 11,5 17,3 Portata aria 900 / 1800 1300 / 2700 900 / 1800 1300 /2700 Incremento temperatura con max portata...
  • Page 48 Thermozone AC 300 Instalación e Instrucciones de Uso Area de aplicación Fijar la cortina de aire a los soportes (Fig. 1). Las cortinas de aire Thermozone AC 300 están Las unidades se aseguran con tornillos M10 en previstas para instalaciones fijas, por encima o al el agujero central de cada soporte y en una de lado de la entrada para puertas con una altura de las ranuras, permitiendo así...
  • Page 49 Thermozone AC 300 • En montaje vertical, puede producirse una Regulación de la corriente de aire corriente de aire a lo largo de la pared después La corriente de aire se regula con un selector con de la puerta. Este efecto puede reducirse lo que la velocidad de aire es de 3-4 m/s a 1 m instalando un estrecho muro en el lado opuesto sobre el suelo.
  • Page 50 Thermozone AC 300 Características técnicas Tipo AC301 AC302 AC308 AC312 Potencia [kW] Tensión motor/control 230~ 230~ 230~ 230~ Tensión baterías eléctricas 400V3~ 400V3~ Intensidad motor/control Intensidad baterías eléctricas 11,5 17,3 Caudal de aire 900 / 1800 1300 / 2700 900 / 1800 1300 /2700 Incremento de la temp.
  • Page 51 Thermozone AC 300...
  • Page 52 Tel: +43 1 616 24 40-0 Spain www.frico.se Kolpingstraße 14 1232 Wien office@altexa-frico.at Austria www.altexa-frico.at Switzerland Gutekunst AG Tel: 061 706 96 26 (nat) Baselstrasse 22 Fax: 061 706 96 20 (nat) CH-4144 Arlesheim info@gutekunst-ag.ch For latest updated information, see: www.frico.se Switzerland www.gutekunst-ag.ch...
