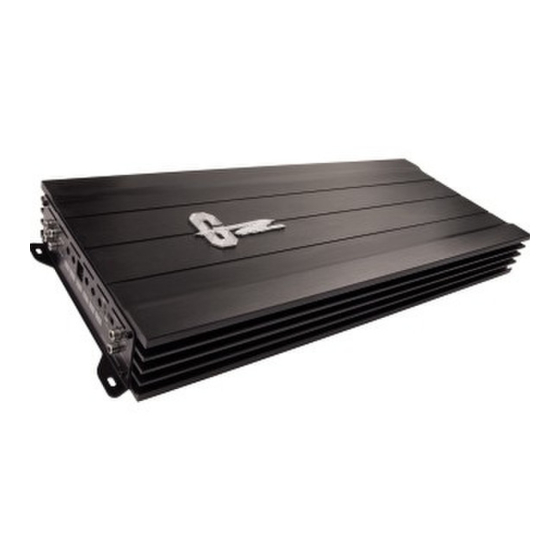

Ground Zero PLUTONIUM GZPA 1.4000D Owner's Manual

Ground Zero PLUTONIUM GZPA 1.4000D Owner's Manual

Linkable class d mono amplifier

Advertisement

Available languages

Available languages

Quick Links

Verstärker
Bedienungsanleitung
PLUTONIUM
GZPA 1.4000D
Linkbarer Class D Mono Verstärker
Bitte sorgfältig lesen
Vielen Dank, dass Sie sich für eine Endstufe der Marke
entschieden haben.
GROUND ZERO
Unsere Kunden sind es gewöhnt, von
Technologie zu erhalten. Viel Spaß mit diesem Class-D Hochleistungsmodell
Einführung Class-D Verstärker
Diese Class-D Mono Verstärker verhelfen Ihrer Anlage aufgrund Ihrer modernen Schaltungstechnik und sehr
hohen Effizienz zu einem beeindruckenden Klangerlebnis. Durch Digitale Schaltungstechnik im Netzteil und in der
Signalverarbeitung ist es möglich sehr hohe Leistungen aus dem zur Verfügung stehenden Strom zu erzielen. Da
durch verschiedene Filter und Schaltungen eine sehr große Leistungsausbeute erreicht wird, sind diese Verstärker
nur für tiefe Frequenzinformationen bestimmt (Subwoofer) und können dadurch nicht für Hoch - und
Mitteltonsysteme eingesetzt werden.
Durch den Linkmodus ist es möglich geworden die volle Leistung von 2 Verstärkern für einen Lautsprecher zu
nutzen. Das ist besonders für eine sehr druckvolle und lebendige Wiedergabe von Musik von Vorteil.
Ausstattungsmerkmale
Class-D Design für hohe Effizienz
Stabilisiertes Doppel-Netzteil
Dämpfungsfaktor >100 bei 100 Hz 4Ω
16 Volt max. Spannungsversorgung
Linkbar mit 1 Verstärker
1 Ω stabil (Linkbetrieb 2Ω)
Full Power MOS-FET Verstärker
Power und Protect Anzeige
Tiefpass regelbar 35 – 250 Hz
Subsonic regelbar 10 – 70 Hz
180° variabler Phase Shift
Aluguss Kühlkörper
Eingangsempfindlichkeit regelbar 200mV ~ 10 Volt
RCA Eingänge
Bassremote Control
0 ~ +9dB Bassboost (45 Hz)
GROUND ZERO
die beste und modernste
