COMPETITION SERIES
Leistungsverstärker
Anschluss- und Bedienungsanleitung

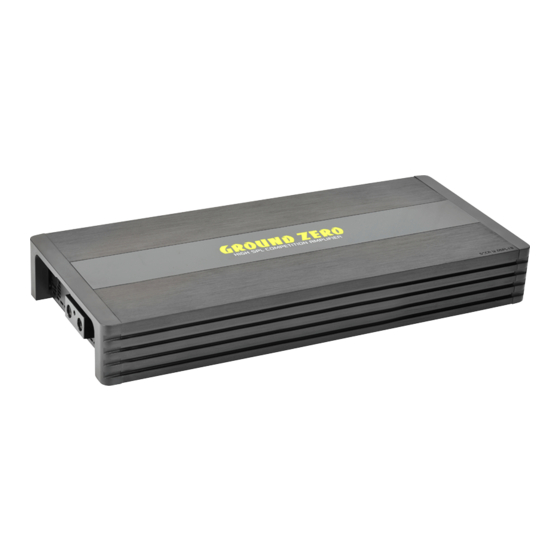

GZCA 12.0SPL-M1
Ausstattungsmerkmale
•
1 Ohm stabiler Mono Breitband-Verstärker
•
Hocheffiziente Class D Technologie
•
LED zur Anzeige des Betriebszustandes
•
Variabel einstellbarer Bass-Boost (@ 35 bis 70 Hz)
•
Einstellbare Hochpass-Frequenzweiche
•
Einstellbare Tiefpass-Frequenzweiche
•
1x Mono Cincheingang (RCA)
•
1x Mono Cinchausgang (RCA)
•
Regelbare Eingangsempfindlichkeit
•
Temperatur / Kurzschluss / Überlast-Schutz
Advertisement
Related Manuals for Ground Zero COMPETITION GZCA 12.0SPL-M1
Summary of Contents for Ground Zero COMPETITION GZCA 12.0SPL-M1
- Page 1 COMPETITION SERIES Leistungsverstärker Anschluss- und Bedienungsanleitung GZCA 12.0SPL-M1 Ausstattungsmerkmale • 1 Ohm stabiler Mono Breitband-Verstärker • Hocheffiziente Class D Technologie • LED zur Anzeige des Betriebszustandes • Variabel einstellbarer Bass-Boost (@ 35 bis 70 Hz) • Einstellbare Hochpass-Frequenzweiche • Einstellbare Tiefpass-Frequenzweiche •...
-
Page 2: Table Of Contents
Inhalt Empfohlener Kabelquerschnitt und Sicherungswert Allgemeine Montagehinweise Einstellungen und Funktionen / Anschlüsse Verkabelung Technische Daten Fehlerdiagnose Gewährleistungsbestimmungen Empfohlener Kabelquerschnitt und Sicherungswert Modell GZCA 12.0SPL-M1 Lautsprecherleitungen min 6.0 mm² Stromversorgungsleitungen min 70.0 mm² Remote Leitung min 0.75 mm² Empfohlener Sicherungswert 600 A (3x 200 A) für Musikwiedergabe... -
Page 3: Allgemeine Montagehinweise
Allgemeine Montagehinweise • Fahrzeugbatterie, wenn möglich vor der Installation abklemmen! (Achtung, bei manchen neueren Fahrzeigen kann das Abklemmen der Batterie zu Fehlermeldungen oder Fehlfunktionen der Fahrzeugelektrik führen, welche nur durch eine Fachwerkstatt zu löschen oder beheben sind. Bitte fragen Sie daher zuerst einen Fachmann und/oder beachten Sie die Betriebsanleitung Ihres Fahrzeuges!) •... - Page 4 Einstellungen und Funktionen – GZCA 12.0SPL-M1 Signaleingang (Cinch) Zum Anschluss des Vorverstärkerausganges des Steuergerätes (Cinch) Signalausgag (Cinch) Zum Anschluss an weitere Verstärker Regler für Zur Einstellung der Eingangsempfindlichkeit Eingangsempfindlichkeit Hochpass-Filter Zum Einstellen der gewünschten Filterfrequenz (5 Hz bis 80 Hz) Tiefpass-Filter Zum Einstellen der gewünschten Filterfrequenz (80Hz bis 20 kHz) Bass Boost Pegel...
- Page 5 Verkabelung – GZCA 12.0SPL-M1...
-
Page 6: Technische Daten
Technische Daten Model GZCA 12.0SPL-M1 Verstärkerausführung 1 Ohm stabiler Mono Class D Verstärker RMS Leistung 1x 9000 W @ 2 Ohm gemessen @ 14.4 V RMS Leistung 1x 13700 W @ 1 Ohm gemessen @ 14.4 V RMS Leistung 1x 12000 W @ 1 Ohm gemessen @ 12.6 V Rauschabstand 74 dB (bei Nennleistung) -
Page 7: Fehlerdiagnose
Seitenblenden Die beiden Seitenteile lassen sich für den Anschluss der Verkabelung abnehmen. Hierbei müssen diese zuerst vertikal nach oben geschoben und anschließend vom Kühlkörper horizontal aus den Befestigungs- laschen gezogen werden. Der Anbau erfolgt in umgekehrter Reihenfolge. Fehlerdiagnose Fehler Mögliche Ursache Fehlerbehebung / Prüfung Hauptsicherung(en) prüfen Leuchtet die Betriebsanzeige auf? Nein? -
Page 8: Gewährleistungsbestimmungen
Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren. Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel. +49 (0)8095/873 830 Fax -8310 www.ground-zero-audio.com... -
Page 9: Gzca 12.0Spl-M1
COMPETITION SERIES Amplifier Owner’s Manual GZCA 12.0SPL-M1 Features • 1-ohm stable wide range amplifier • High efficient class D technology • Power status, clipping and protection LED • Up to 12 dB adjustable bass boost (@ 35 to 70 Hz) •... -
Page 10: 600 A (3X 200 A)
Table of contents Recommended wiring and fuse value General installation notes Controls and features / Connections Wiring Specifications Trouble shooting guide Terms of warranty Recommended wiring and fuse value Model GZCA 12.0SPL-M1 Speaker wire min 6.0 mm² / 10 AWG Power supply wire min 70.0 mm²... - Page 11 General installation notes • As a precaution, it is recommended to disconnect the vehicles battery before mounting the amplifier. (Note: For new vehicles, disconnecting the battery might cause various errors in your vehicle´s electric system that can be cleared only by authorized service partners of your vehicle´s manufacturer! Please ask your service partner first before disconnecting the battery!) •...
- Page 12 Controls and features – GZCA 12.0SPL-M1 RCA signal input To connect the RCA signal wire* from the audio source / head unit RCA signal output To connect another amplifier (using an RCA cable) Input sensitivity (LEVEL) To adjust the input sensitivity High pass filter To adjust the high pass filter´s crossover point (5 Hz - 80 Hz) Low pass filter...
- Page 13 Wiring – GZCA 12.0SPL-M1...
- Page 14 Specifications Model GZCA 12.0SPL-M1 Amplifier type 1 ohm stable mono wide range class D amplifier RMS Power 1x 9000 W @ 2 ohms measured @ 14.4 V RMS Power 1x 13700 W @ 1 ohm measured @ 14.4 V RMS Power 1x 12000 W @ 1 ohm measured @ 12.6 V S/N ratio...
- Page 15 Trouble shooting guide Symptoms Check / Cause Action Check the power line fuse(s) No audible sound Does the power LED turn on? No? Probably Check remote wire connection to the head unit there is no power supply Check +12 Volt power supply wire connection Check ground wire connection There might be no audio input signal Check the RCA wiring to the head unit...
- Page 16 Terms of warranty The limited warranty for this product is covered by Ground Zero´s local distribution partners and their terms and conditions. For further information contact your local retailer or distributor. Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel. +49 (0)8095/873 830 Fax -8310 www.ground-zero-audio.com...
