Operating Instructions
TSP 070-112
TSP 090-124(N)
TSP 090-148
http://www.tracopower.com
S
TSP-
UPPLIES
TSP 140-112

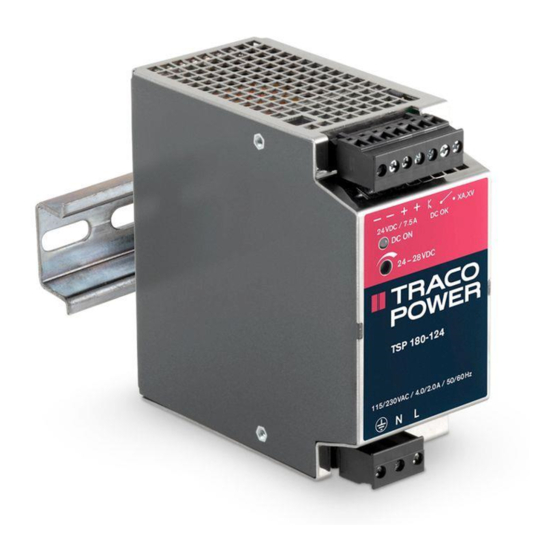

TSP 180-124
TSP 180-148
SERIES
TSP 360-124
TSP 360-148
TSP 600-124
TSP 600-148
Page 1 of 8
Advertisement
Table of Contents
Related Manuals for TRACO POWER TSP Series
Summary of Contents for TRACO POWER TSP Series

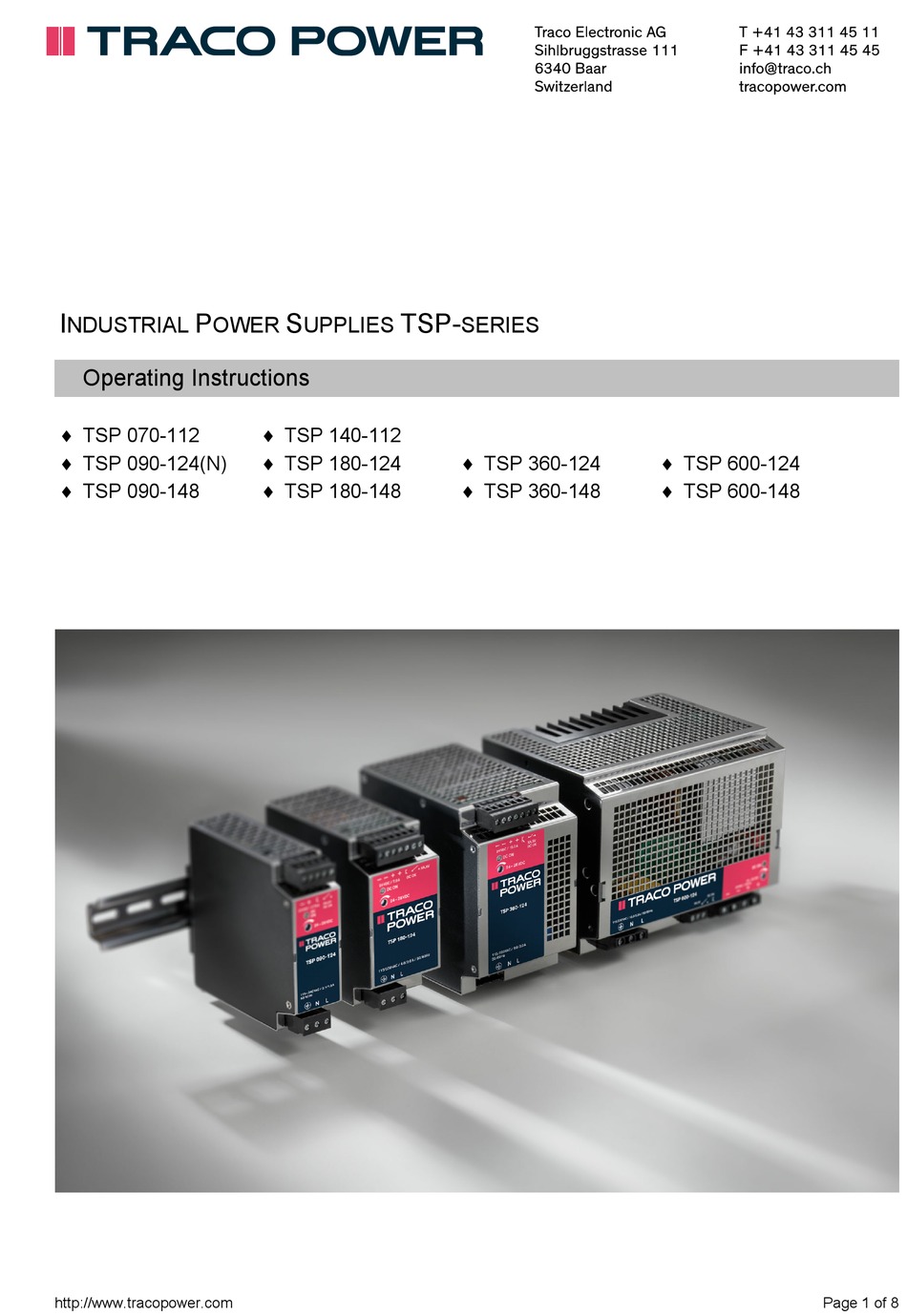

- Page 1 TSP- NDUSTRIAL OWER UPPLIES SERIES Operating Instructions TSP 070-112 TSP 140-112 TSP 090-124(N) TSP 180-124 TSP 360-124 TSP 600-124 TSP 090-148 TSP 180-148 TSP 360-148 TSP 600-148 http://www.tracopower.com Page 1 of 8...
- Page 2 English Disclaimer: Before installing and using the TSP unit read the safety and installation instructions provided with the unit. 1. Mechanical Mounting To fix unit on the DIN-rail, hook top part of clip on DIN-rail, push down- (see Fig 2.1) and inwards (see Fig 2.2) until you hear a clipping sound. To remove the unit, pull the latch of the clip with the aid of an insulated flat head screwdriver (see Fig 2.3).
- Page 3 3.5 Redundancy operation: (see also TSP datasheet page 5) Possible by use of our redundancy module TSP-REM360 or TSP-REM600. With this module and two power supplies of the TSP series (TSP 70- 112, TSP 90-124(N), TSP 140-112, TSP 180-124 and TSP 360-124 in combination with TSP-REM360 or TSP 600-124 in combination with TSP- REM600) a highly reliable, true redundant power system can be configured without any additional components.
- Page 4 Deutsch Haftungsausschluss Bevor Sie das TSP Power Supply installieren und verwenden, lesen Sie bitte die mitgelieferten Sicherheits- und Installationsanweisungen. 6. Montage Um die TSP Stromversorgungen auf die Normprofilschiene zu montieren, wird es mit der Tragschienenführung (DIN-Clip) in die Normprofilschiene eingehängt (siehe Fig. 2.1) und nach unten eingerastet (siehe Fig. 2.2). Um die TSP Stromversorgung von der Normprofilschiene zu demontieren, führen Sie einen isolierten Flachkopf - Schraubendreher, in die dafür vorgesehene Öffnung an der Tragschienenführung unterhalb der TSP Stromversorgung und hängen die Stromversorgung unten aus (siehe Fig.
- Page 5 Deutsch Wird eine Justierung der Ausgangsspannung durchgeführt, so wird eine gleichmässige Stromaufteilung durch exakte Einstellung sämtlicher parallel betriebener Stromversorgungen auf eine gleiche Ausgangsspannung gewährleistet. Für eine symmetrische Stromaufteilung empfehlen wir, alle Kabelverbindungen von der Stromversorgung zu einer Sammelschiene in gleicher Länge und mit dem gleichen Leiterquerschnitt auszuführen! Systembedingt sollte bei Parallelschaltung von mehr als zwei Stromversorgungen eine Schutzbeschaltung an jeden einzelnen Stromversorgungsausgang installiert werden (z.B.
- Page 6 Block diagram TSP 070-112, TSP 090-124, TSP 090-124N & TSP 090-148 Blockdiagram TSP 070-112, TSP 090-124 & TSP 090-124N & TSP 090-148 Fig. 1.1 Block diagram TSP 140-112, TSP 180-124, TSP 180-148, TSP 360-124 & TSP 360-148 Blockdiagram TSP 140-112, TSP 180-124, TSP 180-148, TSP 360-124 & TSP 360-148 Fig.
- Page 7 Connectors of TSP 070-112,TSP 090-124, TSP 090-124 & TSP 090-148 with output Voltage adjustment Anschlussklemmen des TSP 070-112, TSP 090-124, TSP 090-124N & TSP 090-148 mit Ausgangsspannungseinstellung 1 2 3 4 5 Fig.: 4.1 Pin 1 Earth GND (-) Parallel mode Pin 2 Neutral Vout (+)
- Page 8 Connectors of TSP 360-124 & TSP 360-148 with Output Voltage adjustment Anschlussklemmen des TSP 360-124 & TSP 360-148 mit Ausgangsspannungseinstellung 1 2 3 4 5 6 7 Fig.: 4.3 Earth GND (-) Normal mode Pin 1 Neutral GND (-) Common Pin 2 Pin 3 Live...
