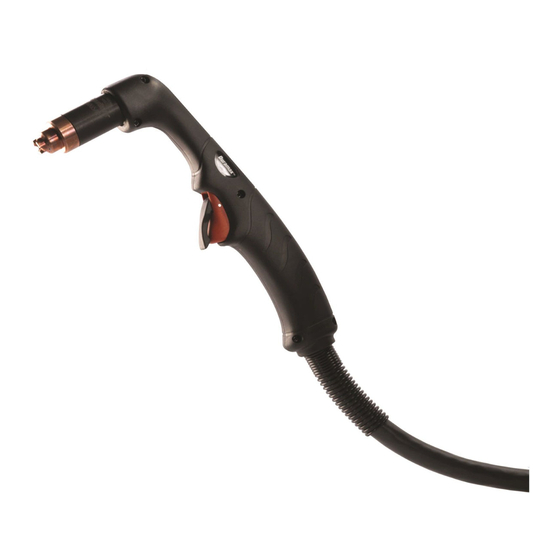

Hypertherm Duramax 75 Degrees Field Service Bulletin

Hypertherm Duramax 75 Degrees Field Service Bulletin

Hand torch body replacement

Advertisement

Available languages

Available languages

Quick Links

Duramax™ 75°/15°/HRT/HRTs –
Hand Torch Body Replacement
Torches manuelles des séries
Duramax™ – Remplacement
du corps de la torche
Field Service Bulletin
Bulletin de service sur le terrain
806940 – Revision 2 – June, 2012
Révision 2 – Juin, 2012

Advertisement

loading
Need help?

Need help?

Do you have a question about the Duramax 75 Degrees and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Hypertherm Duramax 75 Degrees

  • Page 1 Duramax™ 75°/15°/HRT/HRTs – Hand Torch Body Replacement Torches manuelles des séries Duramax™ – Remplacement du corps de la torche Field Service Bulletin Bulletin de service sur le terrain 806940 – Revision 2 – June, 2012 Révision 2 – Juin, 2012...
  • Page 3: Materials And Tools

    This Field Service Bulletin describes the procedure for replacing the torch body on the Duramax™ series hand torches. Powermax105 systems: Complete instructions for installing this repair kit are included in the Powermax105 Service Manual. To download the Service Manual, go to www.hypertherm.com and click the “Downloads library” link. Materials and tools •...
  • Page 4 torch body replacement Kit 228714 contents (75° hand torch) Part number Description Quantity 027055 1/4 ounce tube of silicone lubricant 075504* Machine screw: 4-40 x 5/16 Phillips pan head 075714* Screw: #4 x 1/2 Torx pan head 220779 Duramax 75° hand torch body subassembly 330103 Threadlocker: Loctite 263, 0.5ml...
  • Page 5 torch body replacement Kit 228958 contents (75° hand torch) Part number Description Quantity 027055 1/4 ounce tube of silicone lubricant 075504* Machine screw: 4-40 x 5/16 Phillips pan head 075714* Screw: #4 x 1/2 Torx pan head 420102 Duramax 75° hand torch body subassembly 330103 Threadlocker: Loctite 263, 0.5ml...
  • Page 6 torch body replacement Replace the torch body Please refer to Figures 1 through 7 on pages 4 through 7 when performing the following procedure. Disassemble the torch and remove the torch body 1. Turn OFF the power and disconnect the torch lead from the power supply. 2.
  • Page 7 torch body replacement Right side of handle Gas fitting Torch lead Left side of Cap-sensor handle switch Pilot arc wire Start terminal screw switch Torch body Safety trigger Handle and spring screws Figure 1 – 75° hand torch Right side of handle Gas fitting Torch lead...
  • Page 8 torch body replacement Reassemble the torch with the new torch lead 1. Apply Loctite 263 (Part # 330103) to the threads of the gas tube fitting on the torch body. Be very careful not to ® get any Loctite on the conical surface of the gas tube fitting to avoid damage to the torch. See the figure below. Caution: Do not get any Loctite on the conical surface of the gas tube fitting to avoid causing damage to the torch.
  • Page 9 torch body replacement 5. Lay the right side of the handle on a flat surface. 6. Position the pilot wire, cap sensor wires, and cap sensor wire connector in the handle. Press the cap sensor switch onto the mounting post in the handle while pressing the cap sensor post into the post hole in the handle. 7.
  • Page 10 torch body replacement 8. Position the start switch wires beside the gas fitting flange in the handle. Gently press the start switch onto the two mounting posts in the handle. 9. Compress the trigger spring into the trigger. Slide the trigger and the spring into place in the right side of the handle.
  • Page 11 Systèmes Powermax105 : Les instructions complètes pour l’installation de ce kit de réparation sont incluses dans le Manuel de service du Powermax105. Pour télécharger le Manuel de service, se rendre sur www.hypertherm.com et cliquer sur le lien « Bibliothèque des téléchargements ».
  • Page 12 Remplacement du coRps de la toRche Contenu du kit 228714 (torche manuelle 75°) Numéro Description Quantité de référence 027055 Tube de 1/4 de once de lubrifiant à la silicone 075504* Vis mécanique : cruciforme tête cylindrique 4-40 x 5/16 075714* Vis n° 4 x 1/2 tête cylindrique Torx 220779 Sous-ensemble du corps de la torche manuelle Duramax 75°...
  • Page 13 Remplacement du coRps de la toRche Contenu du kit 228958 (torche manuelle 75°) Numéro Description Quantité de référence 027055 Tube de 1/4 de once de lubrifiant à la silicone 075504* Vis mécanique : cruciforme tête cylindrique 4-40 x 5/16 075714* Vis n° 4 x 1/2 tête cylindrique Torx 420102 Sous-ensemble du corps de la torche manuelle Duramax 75˚...
  • Page 14 Remplacement du coRps de la toRche Remplacement du corps de la torche Se reporter aux figures 1 à 7 des pages 4 à 7 lors de l’exécution de la procédure suivante. Démontage de la torche et retrait du corps de la torche 1.
  • Page 15 Remplacement du coRps de la toRche Côté droit de la poignée Collet du tuyau de gaz Faisceau de torche Contacteur du Côté gauche capteur de buse de la poignée Vis de fixation du câble Interrupteur de de l’arc pilote démarrage Corps de la torche Gâchette de Vis de...
  • Page 16 Remplacement du coRps de la toRche Réassemblage de la torche avec le faisceau de torche neuf 1. Appliquer la Loctite 263 (n° réf. 330103) sur les filets du raccord de gaz sur le corps de la torche. Faire attention ® de ne pas mettre de Loctite sur la partie conique du raccord de gaz pour éviter d’éventuels dommages à...
  • Page 17 Remplacement du coRps de la toRche 5. Poser le côté droit de la poignée sur une surface plane. 6. Positionner le fil pilote, les fils de détection de buse et le connecteur du fil du capteur de buse dans la poignée. Pousser le contacteur du capteur de la buse sur la tige de montage dans la poignée tout en poussant la borne de détection de buse dans le trou de la tige dans la poignée.
  • Page 18 Remplacement du coRps de la toRche 8. Placer les fils de l’interrupteur de démarrage le long de la bride du tuyau de gaz dans la poignée. Pousser doucement l’interrupteur de démarrage sur les deux tiges de montage dans la poignée. 9. Comprimer le ressort de la gâchette dans la gâchette. Glisser la gâchette et le ressort en place dans le côté droit de la poignée.
  • Page 20 Tous droits réservés Hypertherm, Powermax, and Duramax are trademarks of Hypertherm, Inc. and may be registered in the United States and/or other countries. Hypertherm, Powermax, et Duramax sont des marques d’Hypertherm, Inc. et peuvent être déposées au États-Unis et/ou dans d’autres pays.
