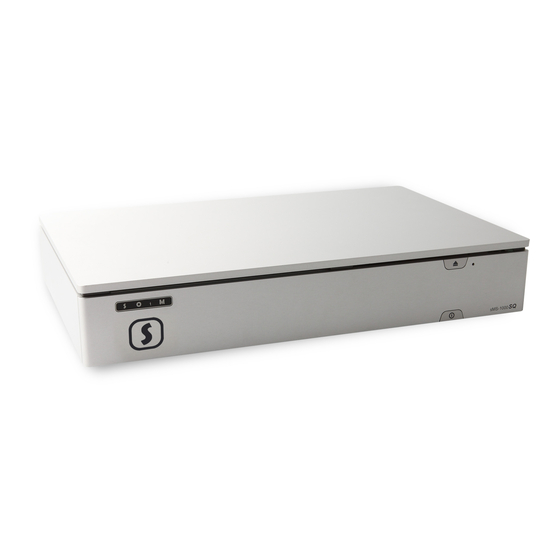

- Page 1 Ultimate High Performance Audio sMS-1000SQ Operating Instruction Rev. : 1.2 www. sotm-audio.com...
-
Page 2: Table Of Contents
목차(Contents) Page 제목 주의 사항(Precautions) 제품 기능(Features) 전면구조(Front Panel) 후면구조(Rear Panel) - sMS-1000SQu sMS-1000SQd sMS-1000SQa 제품 사양(Specification) 사용 설명(Quick start guide) 제품 설치 - Installation 오디오 연결 - Connecting to audio 네트워크 케이블 연결 - Connecting to network 전원 케이블 연결 - Connecting to power 전원... -
Page 3: 주의 사항(Precautions)
주의 사항(Precautions) 반드시 본 사용설명서를 모두 읽은 후 제품을 사용하십시오. Please read this instruction carefully before use. 제품의 분해, 개조 등을 하지 마십시오. Do not attempt to disassemble or modify the product. 제품에 진동, 충격을 가하지 마십시오. Keep the product away from the external shocks or vibrations. 손상... -
Page 4: 제품 기능(Features)
제품 기능(Features) sMS-1000SQ는 제품에 내장되어 있거나 네트워크에 공유되어 있는 음악 파일을 재생하고 공유할 수 있는 음악 파일 플레이어이자 음악 파일 서버 입니다. 제품은 다음과 같은 기능을 갖추고 있습니다. sMS-1000SQ is a music file player and server, it browses, shares and plays music files in the network or stored in the product. -
Page 5: 전면구조(Front Panel)
전면구조(Front Panel) ① 전원 버튼 Standby button 전원을 ON/OFF 합니다. Power ON/OFF the unit. ② 디스크 꺼냄 버튼(광학 디스크 드라이브 설치 시 사용가능) Eject button (Use when an optional optical drive installed) 광학 디스크를 꺼내는 버튼 입니다. Eject an optical disk. ③... -
Page 6: 후면구조(Rear Panel) - Sms-1000Squ
후면구조(Rear Panel) - sMS-1000SQu (USB output model) ① 전원 입력 잭 : 전원 공급 장치와 연결 합니다. Power input jack : Connect to a power supply. ② 전원 입력 스위치 : 제품 전원 공급을 ON/OFF 제어하는 스위치 입니다. Power input switch : Turn ON/OFF power of the unit. ③... -
Page 7: Sms-1000Sqd
후면구조(Rear Panel) - sMS-1000SQd (Digital output model) ① AES/EBU 디지털 출력 : DAC 의 AES/EBU 입력과 연결 합니다. AES/EBU digital output : Connect to AES/EBU input of DAC ② 광 디지털 출력 : DAC 의 Optical 입력과 연결 합니다. Optical digital output : Connect to optical input of DAC ③... -
Page 8: 제품 사양(Specification)
USB audio class 2.0 support 가정용 방송통신기자재 이 기기는 가정용(B 급)으로 전자파적합기기로서 주로 가정에서 사용하는 것을 목적으로 하며, 모든 지역에서 사용할 수 있습니다. 인증정보 적합성평가를 받은자의 상호 : SOtM 기자재의 명칭(모델명) : 뮤직서버(sMS-1000SQ) 인증번호 : MSIP-REM-SoM-sMS-1000SQ 제조자/제조국가 : SOtM/대한민국 - 7 -... -
Page 9: 제품 설치 - Installation
빠른 사용 설명 (Quick start guide) 1. 제품 설치 - Installation sMS-1000SQ의 제품 박스를 열고 제품을 꺼내어 평평한 곳에 제품을 설치 합니다. 제품은 주변의 다른 기기 또는 벽과의 거리를 10cm이상 두어야 합니다. Take out sMS-1000SQ from the box and put on the proper place. The unit should be 10cm away from the wall or other devices. 2. -
Page 10: Web Gui 연결 - Open Web Gui
6. Web GUI 연결 - Open Web GUI PC나 스마트 기기의 web 브라우저를 이용하여 http://vortexbox/ 주소에 연결하면 우측 이미지와 같은 Vortexbox OS의 Web GUI에 연결 됩니다. Apple사 기기의 경우 http://vortexbox.local/ 주소에 연결 합니다. 위의 방법으로 연결이 되지 않을 경우 http://www.myvortexbox.com/ 주소에... -
Page 11: 오디오 설정 - Audio Configuration
8. 오디오 설정 - Audio configuration Web GUI의 좌측 메뉴 아이콘 중 8번째 아이콘을 클릭하고 우측 이미지와 같은 시스템 환경 설정 페이지가 열리면 ALSA device list에 표시된 내용을 참고하여 sMS- 1000SQ에 연결 되어 있는 오디오 기기를 확인 합니다. 사용하려는 USB 오디오 기기에 따라 우측 아래 이미지의 Audio output device setting format을... -
Page 12: Nas연결 설정(마운트 설정) - Nas Setup(Mount Setup)
10. NAS연결 설정(마운트 설정) - NAS setup(Mount setup) NAS를 사용하지 않으면 11번 단계를 진행 하십시오 Go to the 11 stage if you don’t use NAS. NAS를 음원 저장 장치로 활용할 경우에는 NAS의 NFS기능이 활성화 되어야 하고 sMS-1000SQ에서 연결할 수 있도록 권한 설정이 되어 있어야 합니다. 또한... - Page 13 아래 이미지와 같이 마운트 설정 페이지가 연결되면 Mounted as 항목의 아이콘을 클릭하여 /storage/music/flac/NFS를 선택하거나 키보드로 입력합니다. 그리고 NFS Hostname 항목의 아이콘을 클릭하여 미리 확인해 둔 NAS의 IP주소를 선택하고 NFS Directory 항목의 아이콘을 클릭하여 음악파일이 저장되어 있는 폴더를 선택한 후 “Create” 버튼을 눌러 마운트 설정을...
-
Page 14: 외장 Usb 저장 장치 연결 - Connecting External Usb Storage Device
마운트 설정을 완료하면 아래 이미지에 표시된 부분처럼 마운트 설정이 잘 되어 있는지 확인 하고 Webmin을 닫습니다. After finish the mount setup, check the mounted information as the same as the below image and close the Webmin. 제품 사용 중 마운트한 NAS의 음원 파일이 표시 되지 않거나 재생 문제가 발생하면 “Disk and Network Filesystems”의 작은 박스로... -
Page 15: 원격제어용 스마트기기 네트워크(Wifi) 연결 - Controlling Sms-1000Sq By Your Smart Devices
12. 원격제어용 스마트기기 네트워크(WiFi) 연결 - Controlling sMS-1000SQ by your smart devices 이 설명서에서는 iPad를 기준으로 설명 합니다. – This operating instructions is based on using iPad. sMS-1000SQ는 스마트기기에서 리모컨 역할을 하는 제어용 앱 또는 web 브라우저를 이용하여 음악 파일을 검색하고 재생을 할... -
Page 16: Ipeng Application 설치 - Ipeng Application Installation
13. iPeng application 설치 - iPeng application installation iPad 또는 iPhone 의 앱스토어를 실행하고 “iPeng 8 - Squeezebox Remote Control” 앱을 검색하여 구매하고 설치 합니다. Run App store on iPad or iPhone and search “iPeng 8 - Squeezebox Remote Control”, purchase and install it. -
Page 17: Ipeng 8 실행 - How To Use Ipeng
14. iPeng 8 실행 – How to use iPeng 8 설치가 완료 되면 iPeng 8을 실행 하고 초기 화면이 나타나면 ‘Let’s Begin…’ 문구를 눌러 메인 화면으로 이동 합니다. iPeng 8의 자세한 사용법은 http://penguinlovesmusic.de/을 참고해주시기 바랍니다. Click iPeng 8 icon after the installation and press ‘Let’s Begin…’.. Refer to http://penguinlovesmusic.de/ to learn details of iPeng8... -
Page 18: Ipeng 기기 설정 - Ipeng Device Setup
15. iPeng 기기 설정 - iPeng device setup 잠시 후 아래 이미지와 같이 ‘MultiPlayer Control’ 화면이 자동으로 열리면서 네트워크에 연결되어 있는 sMS-1000SQ를 표시 합니다. ‘Current Music Source’는 기본으로 설정 되어 있는 음악 파일 서버의 이름이며 sMS-1000SQ는 Web GUI 오디오 설정 페이지에서... -
Page 19: 음악 파일 스캔 - Scanning Music Library
16. 음악 파일 스캔 - Scanning music library 태그 정보(Tag information)는 음악 파일에 함께 저장되어 있는 앨범 이름, 트랙 번호, 트랙 이름, 작곡가, 연주가, 장르, 앨범 표지 이미지 등과 같은 음악 파일과 관련된 정보 입니다. 리스캔(Rescan)과정을 통해 각 음악 파일에 저장되어 있는 태그 정보를 모아 관리하면... -
Page 20: 음악 파일 탐색 - Browsing Music Library
17. 음악 파일 탐색 - Browsing music library 재생하고 싶은 음악 파일은 태그 정보 중 앨범 음악가, 음악가, 작곡가, 장르, 연도 정보 등을 이용하여 탐색할 수 있습니다. Browse music library by album artists, artists, composers, albums, genre, year or etc. Album 검색... -
Page 21: Ipeng 플러쉬 캐시 - Ipeng Flush Cache
18. iPeng 플러쉬 캐시 - iPeng Flush Cache 리스캔 과정이 완료 되고 난 후에도 음악 파일이 탐색 되지 않을 경우에는 아래 이미지와 같이 좌측 메뉴 중 Settings ▷ iPeng Settings 를 선택 하고 하단의 ‘Flush Cache’ 를 눌러 sMS-1000SQ에 저장되어 있는 태그 정보를 iPad의 iPeng으로 가져오는 작업을 해야... -
Page 22: 음악 폴더 탐색 - Searching Music Folder
19. 음악 폴더 탐색 - Searching music folder 태그 정보가 저장되어 있지 않은 음악 파일은 태그 정보를 이용한 탐색 시 나타나지 않기 때문에 좌측 메뉴 중 Music Folder 메뉴를 선택하여 음악 파일의 저장 폴더를 직접 탐색해야 합니다. Use ‘Music Folder’ menu to search music file in the folder directly, some music files can not be browsed by tag information because the music file don’t contain the tag information. -
Page 23: 음악 선택 및 재생 - Playing Music File
20. 음악 선택 및 재생 - Playing music file 재생하려는 음악 파일의 이름을 누르면 선택한 음악 파일 추가 방법에 따라 음악이 재생목록에 추가되고 재생이 되며 자동으로 재생 화면(NowPlaying)으로 이동 합니다. Choose the music file to playback, the music file will be added to Playlist and move to Now Playing screen automatically. 재생... -
Page 24: 재생 화면(Nowplaying) 제어 - Managing Nowplaying
21. 재생 화면(Now Playing) 제어 - Managing NowPlaying 재생 화면은 노래 가사(Lyrics), 앨범 표지(Album cover), 재생목록(Playlist) 화면으로 구성되어 있으며 화면을 누른 상태에서 좌우로 이동 시 다른 화면으로 이동 할 수 있습니다. 모든 재생 화면은 트랙 번호, 재생 시간 표시 바, 앨범 표지 이미지, 음악가, 트랙 이름, 앨범 이름 등의 정보가 표시 되며 상단 메뉴... -
Page 25: 메인 화면 제어 - Managing Ipeng Main Screen
22. 메인 화면 제어 - Managing iPeng Main screen iPeng의 메인 화면에서는 상단 메뉴 아이콘과 좌측 메뉴를 이용하여 다음과 같은 다양한 제어를 할 수 있습니다. In the iPeng main screen, you can control music file in variable ways by the upper side icons and the left side menu. : 한번... - Page 26 - Main Screen - - 25 -...
- Page 27 Ultimate High Performance Audio www. sotm-audio.com - 26 -...
