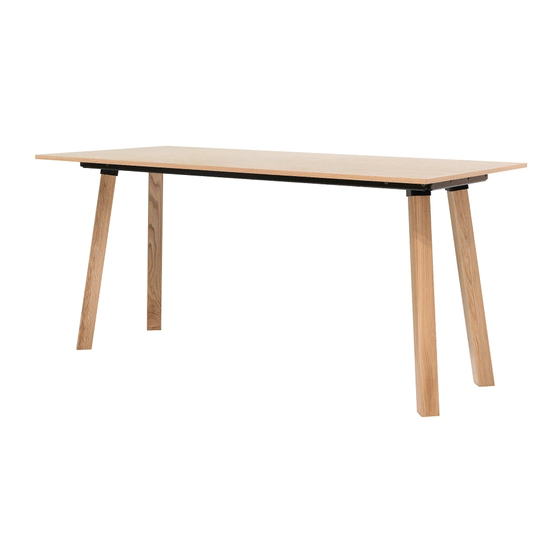

Horreds VX Projekt Assembly Instructions

MONTERINGSBESKRIVNING
VX Projekt
1
OBS!Steg 1 och 2 gäller endast vid delad sarg. Vid hela längder gå till steg. 3.
SE
Lägg ut sargarna på golvet.
Förskjut skarvarna så att de ej hamnar parallellt.
Note! Step one and two only apply to the split frame. For single frame go to step three.
EN

Place the frame on the floor.

Place joints so that they are not in parallel with eachother
T-skruvsmutter /T-nut
A
2
A
Montera ihop sargarna
SE
Skjut in T-skruvsmuttrarna A i sargarna.
2 st. i övre spåret och 2 st.i undre spåret i samtliga sargar.
Skjut in muttrarna till skarven mellan sargarna och skruva fast vinkelbeslaget med skruv
B , den bockade delen ska linjera med ovansidan av sargen.
Insert the T-nuts
EN
2 pc. on the upper rail and 2 pc. on the lower rail on all frames.
Slide the screw nut all the way to the joint and attach the bracket using screw B , the bent
part should be in line with the upper side of the frame.
T-skruvsmutter /T-nut
A
3
A
SE
Skjut i en T-skruvsmutter A i sargens undre spår.
EN
Insert a T- nut A
B
A in to the frame.
in to the lower rail of the frame.
MF6S M6x12
M484-1
B
A
Ovansida sarg/Upper side rail
Ovansida/Upper side
Övre spår/Upper rail
Undre spår/Lower rail
Undersida/Lower side
