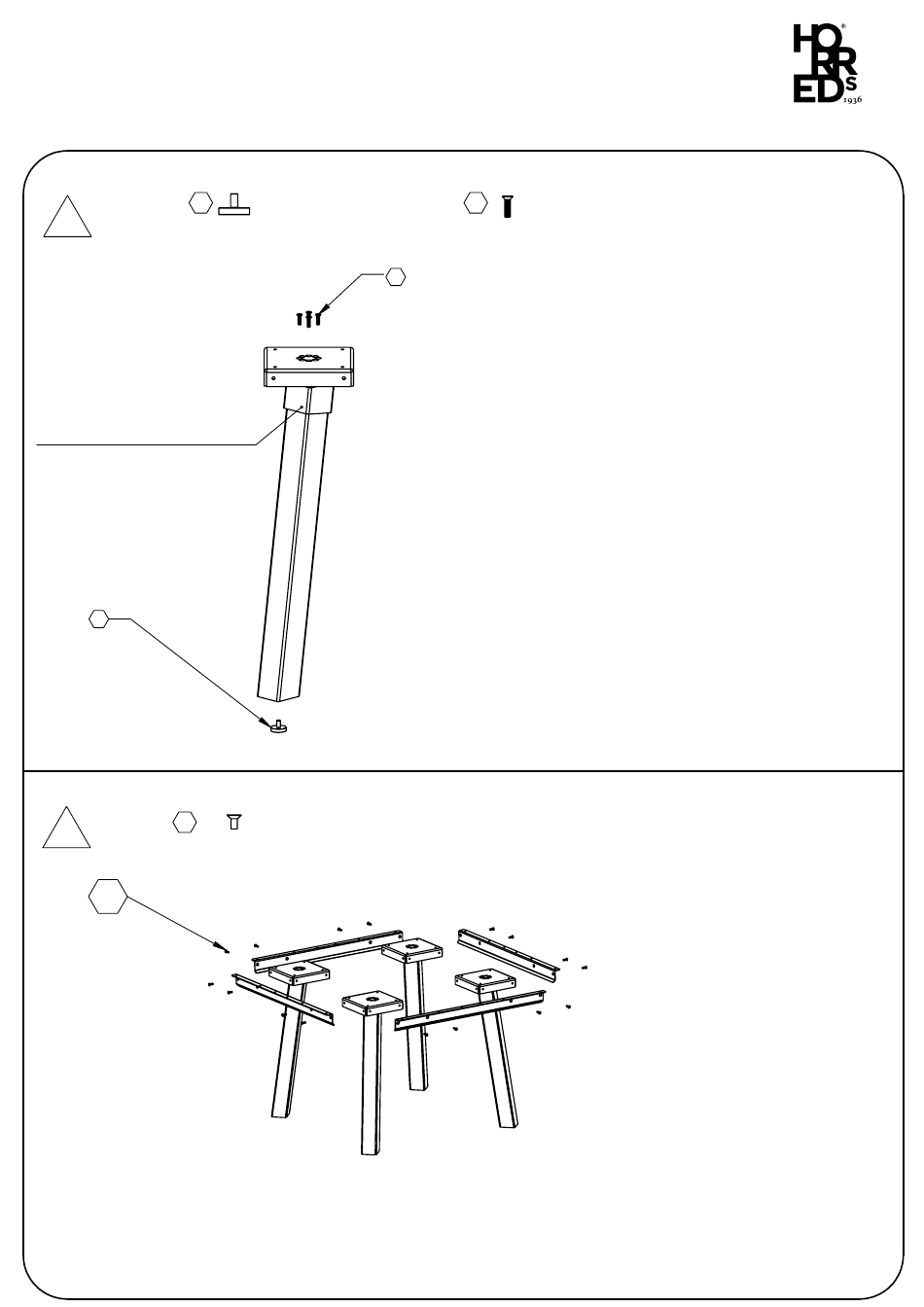

MONTERINGSBESKRIVNING
VX PROJEKTSTATIV
A
1
Förstärkning för träben
Skruvas med MF6S Mx8
från ovansidan
Support for wooden legs.
Mount with MF6S M6x8
from the top
A
A
2
A
Ställfot
Adjustable
foot
B
MF6S M8x16
Används mellan överdelar och
sargar
Use for bracket and frame
M466-1
MF6S M6x20 / MF6S M6x25
B
(träben/wooden legs)
Används mellan överdel och ben
Use between bracket and leg
Skruva i ställfoten i botten av
benet.
Om det är träben, montera
förstärkningen först / If
wooden leg, mount the support
first.
Skruva fast överdelen på
benet.
På stativ till runda bord skall
benet monteras 45° vridet i
förhållande till överdelen.
Mount the adjustable foot in
the bottom of the leg
Mount the bracket on the leg.
For round tables the leg should
be rotated 45°
Skruva fast sargarna i samtliga
ben
Mount the frames in all legs
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Horreds VX Project Stand
Summary of Contents for Horreds VX Project Stand
- Page 1 MONTERINGSBESKRIVNING VX PROJEKTSTATIV M466-1 Ställfot MF6S M6x20 / MF6S M6x25 Adjustable (träben/wooden legs) foot Används mellan överdel och ben Use between bracket and leg Förstärkning för träben Skruva i ställfoten i botten av Skruvas med MF6S Mx8 benet. från ovansidan Support for wooden legs.
- Page 2 MONTERINGSBESKRIVNING RUNDA BORD / ROUND TABLE TOPS M466-1 MF6S M8x16 Används mellan överdelar och sargar Use between bracket and frame För bordsskivor med diameter större än 1200mm montera 2st extra sargar. For Table tops > diameter 1200mm use 2 extra frames STRX 5,0x16 används för att skruva fast bordsskivan mot sargarna.
- Page 3 MONTERINGSBESKRIVNING VX PROJEKTSTATIV, M466-1 MF6S M8x16 Används mellan överdelar och Montera ihop benparen med resterande sargar 4st sargar Use between brackets and Om ett bord med 3st benpar skall frame monteras, titta på nästa sida i monteringsbeskrivningen. Mount the leg pair with remaining frames If there should be a third pair of legs, look at the next page in the instruction.
- Page 4 MONTERINGSBESKRIVNING VX PROJEKTSTATIV, BENPAR DELAT BORD M466-1 MF6S M8x16 Används mellan överdelar och sargar Use between brackets and frame På bord med 3st benpar monteras benparet i mitten enligt nedan. On tables with 3 pair of legs, the middle pair should be mounted according to below DETAIL U SCALE 1 : 10 STRX 5,0x20 används för att...
