MONTERINGSBESKRIVNING
ASSEMBLY INSTRUCTION

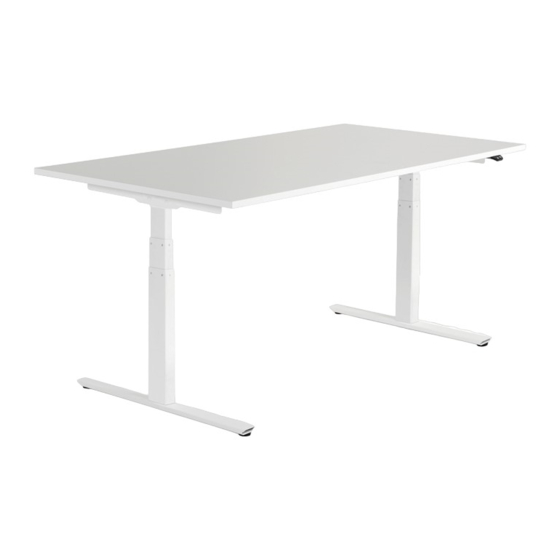

VX10/VX8 SKJUTBAR SKIVA / SLIDING
TABLE TOP
1

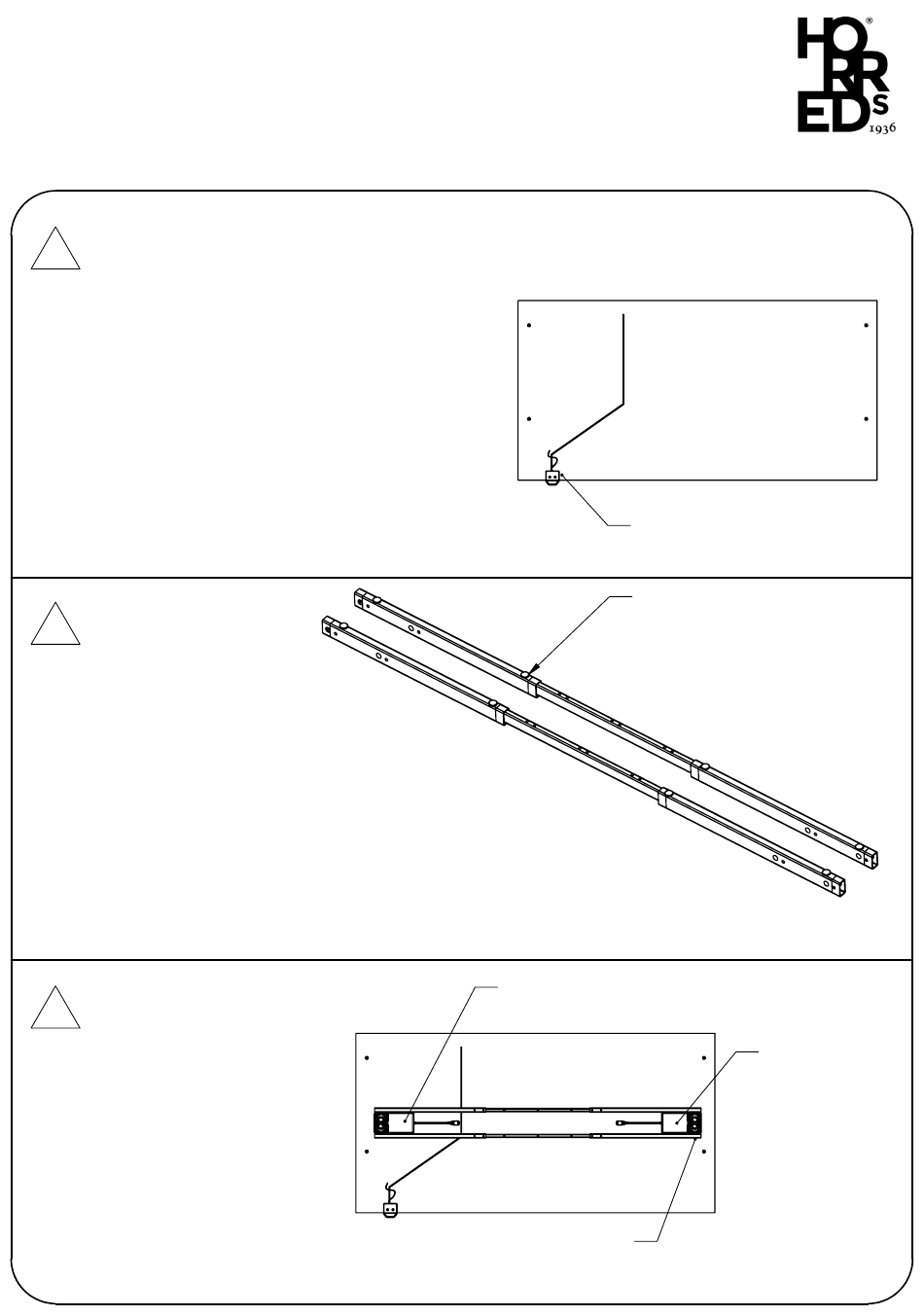

Lägg bordsskiva med undersidan uppåt.
OBS! Lägg något under den för att skydda ytan
Montera handkontrollen med 2st STFX 4,0x20
Tryck ner kabeln i spåret
Place the tabletop with the underside facing up.
OBS! Place something beneath the tabletop to
protect the surface.
Mount the deskcontroll using 2pcs STFX 4,0x20
Press down the cable in the track
2
Montera självhäftande glid på
sargarnas ovansida
Mount adhesive glides on the frames
uppersides
3
Lossa ställskruvarna på sargarna.
Montera sargarna på elbenen med
8st MF6S M6x12
Losen the setscrews on the frames
Mount the frames to the columns
using 8pcs M6x12
2st / pcs STFX 4,0x20
Glid / Glide
På VX10 skall detta benet vara märkt Master
For VX10 this leg shall be marked Master
8st /pcs MF6S M6x12
M486-1
VX10 Slave
