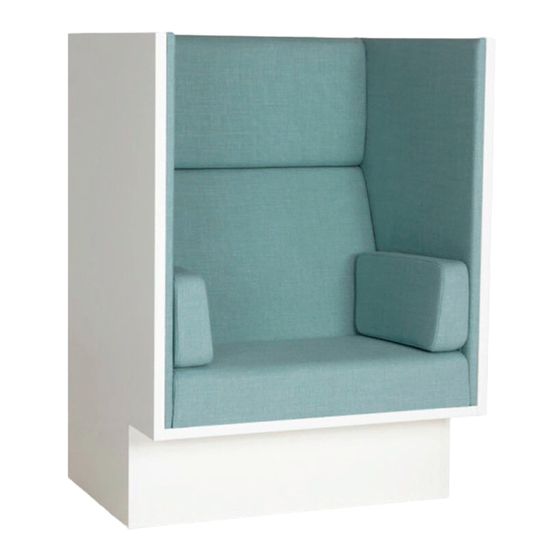

MONTERINGSBESKRIVNING
MUTE
Fåtölj / soffa. Easy chair/ sofa.
Kopplingsskruv
Coupling screw
1
Rygg/ back
Kopplingsskruv/
Coupling screw
Kopplingsskruv
Coupling screw
2
Kopplingsskruv/
Coupling screw
Botten/
Bottom plate
Kopplingsbeslag
Cam fitting

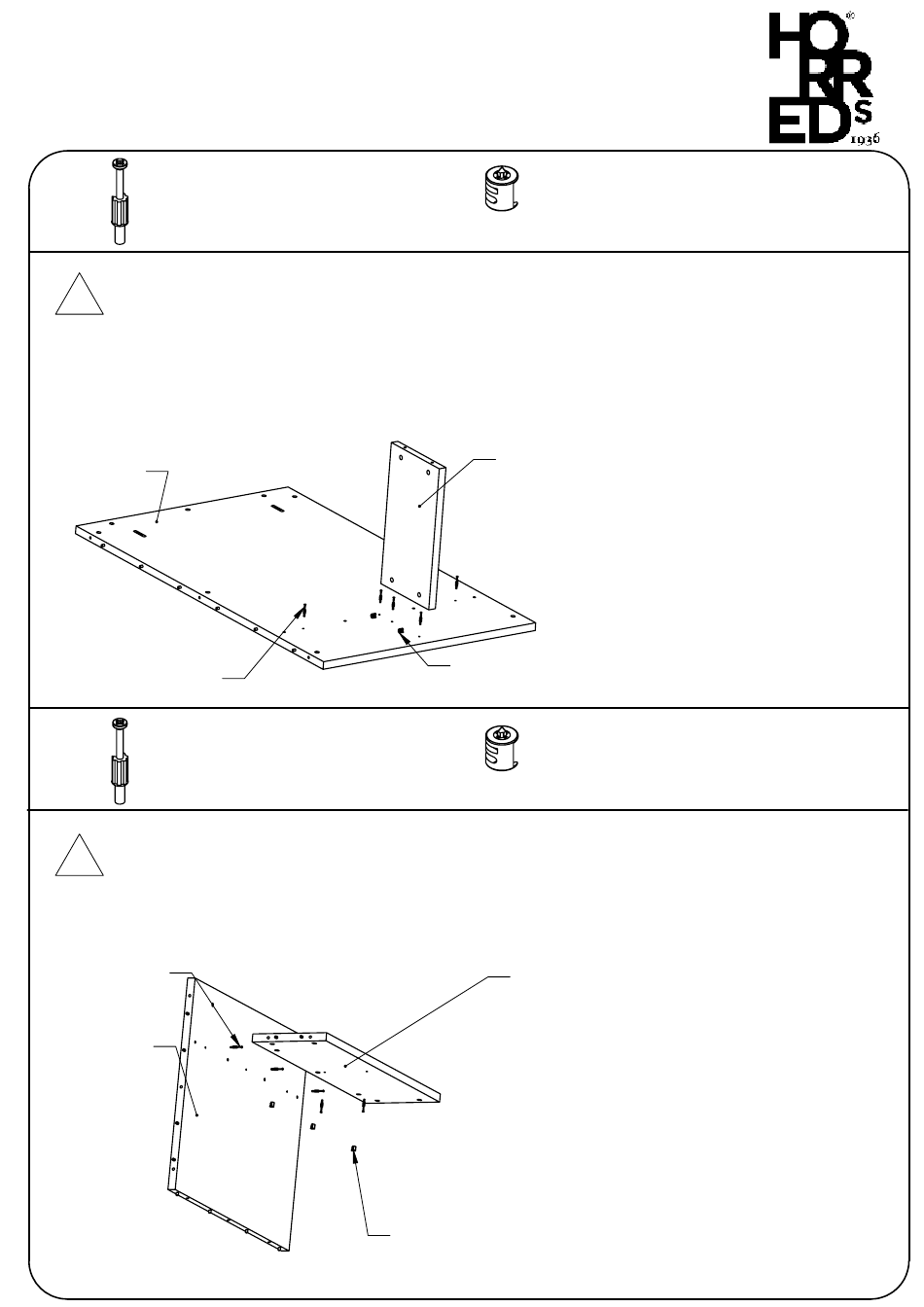

Placera ryggen på t.ex. en Europall.
OBS! Lägg något under ryggen för att skydda ytan.
Skruva i kopplingsskruvarna.
Sätt sargen på plats, stoppa i kopplingsbeslagen och vrid fast.
Place the back on eg. a Euro pallet.
NOTE! Place something under the back to protect the surface.
Screw in the coupling screws. Put the frame in place,insert the
cam fittings and tighten.
Sarg/ frame
Kopplingsbeslag/
cam fitting
Kopplingsbeslag
Cam fitting
Skruva fast kopplingsskruvarna.
Sätt framsargen på plats, stoppa i kopplingsbeslagen
och vrid fast.
Screw in the coupling screws. Insert the cam fittings in to
the front frame and attach the frame to the bottom plate.
Tighten the cam fittings.
Framsarg/
front frame
Kopplingsbeslag/
cam fitting
M440-1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Horreds MUTE Easy chair
Summary of Contents for Horreds MUTE Easy chair
- Page 1 MONTERINGSBESKRIVNING MUTE Fåtölj / soffa. Easy chair/ sofa. M440-1 Kopplingsskruv Kopplingsbeslag Coupling screw Cam fitting Placera ryggen på t.ex. en Europall. OBS! Lägg något under ryggen för att skydda ytan. Skruva i kopplingsskruvarna. Sätt sargen på plats, stoppa i kopplingsbeslagen och vrid fast. Place the back on eg.
- Page 2 MONTERINGSBESKRIVNING MUTE Fåtölj / soffa. Easy chair/ sofa. M440-1 Kopplingsbeslag Cam fitting Sätt botten/framsarg på plats. Stoppa i kopplingsbeslagen och vrid fast. Put bottom plate/front frame in place. Insert cam fittings and tighten. Rygg/sarg Back/frame Botten/framsarg/ bottomplate/front frame Kopplingsbeslag/ cam fitting Kopplingsskruv Kopplingsbeslag Coupling screw...
- Page 3 MONTERINGSBESKRIVNING MUTE Fåtölj / soffa. Easy chair/ sofa. M440-1 Kopplingsskruv Kopplingsbeslag Coupling screw Cam fitting Upprepa steg 4. Kopplingsskruv/ Coupling screw Repeat step 4. Kopplingsbeslag/ cam fitting Utan tak, hoppa till steg 8 / Without roof go to step 8. Kopplingsskruv Kopplingsbeslag Coupling screw...
- Page 4 MONTERINGSBESKRIVNING MUTE Fåtölj / soffa. Easy chair/ sofa. M440-1 Bricka Kopplingsskruv washer Coupling screw Skruva i kopplingsskruvarna i sidor, nackstöd och tak. Beroende på tygets tjocklek kan man behöva backa skruven lite. Screw in coupling screws to sides, headrest and roof. Depending of the thickness of fabric, it might be necesary to turn the screw back a bit.
- Page 5 MONTERINGSBESKRIVNING MUTE Fåtölj / soffa. Easy chair/ sofa. M440-1 Skjut in innertaket tills det sitter fast. Slide the upholstered roof on to the roof of the frame until it´s locked. Skjut in innersidorna tills det sitter fast. Slide the upholstered sides on to the sides of the frame until they are locked.
- Page 6 MONTERINGSBESKRIVNING MUTE Fåtölj / soffa. Easy chair/ sofa. M440-1 Sätt in nackstödet och skjut upp det på plats. Insert the headrest and push it up into place. Skjut in ryggstödet. Push in the backrest.
- Page 7 MONTERINGSBESKRIVNING MUTE Fåtölj / soffa. Easy chair/ sofa. M440-1 P6S M6x35 Sätt sitsen på plats, lås fast med skruvarna. Put the seat in place and lock it with the screws. P6S M6x35...
