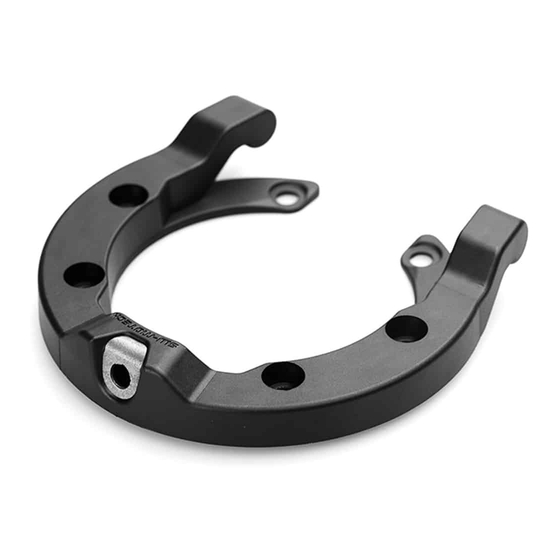

QUICK-LOCK Power Socket 12V YAMAHA Bulldog BT 1100 + BMW F650 Bj. '93 – '00
QUICK-LOCK Power Socket 12V YAMAHA Bulldog BT 1100 + BMW F650 Bj. '93 – '00
!
Achtung: beim Verschrauben des
QUICK-LOCK Power Sockets 12V auf
den Tank auf Widerstand achten,
da bei zuviel Druck der
Tankdeckelring beschädigt werden
kann.
Attention: Be careful when mounting
the QUICK-LOCK Power Socket 12V.
Using too much pressure to tighten
the screws can damage the fuel
tank cap.
!
Bitte prüfen Sie den festen Sitz der
Schrauben im Rahmen der üblichen
Fahrzeugwartung.
Please check if all screws are
correctly mounted with every
maintanance.
SW-MOTECH GmbH & Co. KG
Bahnhofstrasse 44d
35282 Rauschenberg
-Germany-
Tel.: ++ 49 (0) 6425 8168 00
Fax: ++ 49 (0) 6425 8168 10
www.sw-motech.com
!

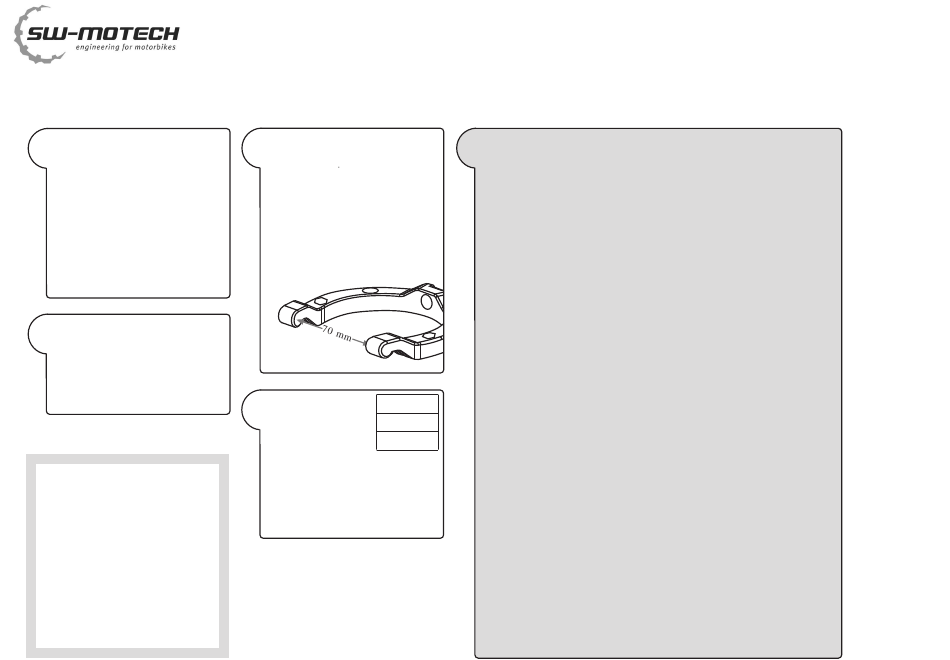

Achtung: der Abstand zwischen den
Rasthaken muß mindestens 70 mm
betragen, ggf. die Rasthaken beidseitig
nach Außen drücken.
Attention: the space between the
hook-ends must be at least 70mm
wide, if necessary push the hook-
ends outward while tightening so the
resulting distance between them is
at least 70mm.
! Anzugsmoment
M4 3,0 Nm
Locked torque
M5 4,5 Nm
Achtung: wir über-
M6 4,5 Nm
nehmen keine Haftung
bei Brüchen durch zu festes Anziehen
der Schrauben.
Attention: we do not guarantee
against breakage due to
overtightening of screws.
!
Achtung: folgende Punkte sind
bei der Benutzung des QUICK-
LOCK Power Socket 12V
unbedingt zu beachten:
- Nutzen Sie den QUICK-LOCK Power
Socket 12V nur in Verbindung mit
einem entsprechenden Oberring von
SW-MOTECH.
- Achten Sie auf eine korrekte
Kabelisolierung. Sollte eine
Beschädigung vorliegen, tauschen Sie
diese Komponente umgehend aus.
- Halten Sie Magneten aller Art von
der Rastbolzenöffnung des QUICK-
LOCK Power Socket 12V fern, um
Kurzschlüsse zu vermeiden.
- Achten Sie bei der Verlegung des
Kabels darauf, dass der volle
Lenkeinschlag ohne Behinderung
möglich ist. Stellen Sie sicher, dass
das Kabel keinen Kontakt zu heißen
oder beweglichen Komponenten des
Motors hat. Befestigen Sie das Relais
an einem geeigneten Ort (z. B. am
Rahmen). Schließen Sie die
Kabelenden wie in der Detailzeichnung
dargestellt an der Batterie an.
- Die Voraussetzung für die Montage
ist natürlich eine gewisse technische
Erfahrung. Wenn Sie sich nicht
sicher sind, wie man eine bestimmte
Arbeit ausführt, sollten Sie diese
Ihrem Fachhändler überlassen.
Attention: Pay attention to the
following points if you want to
use the QUICK-LOCK Power
Socket 12V:
- Use the QUICK-LOCK Power Socket
12V only with the upper tankrings
from SW-MOTECH.
- Make sure the electric cable is not
demaged. If the cable is damaged,
replace the component.
- To avoid a short-circuit don't use
any magnets near the lock bolt hole
of the QUICK-LOCK Power Socket.
- Be carefull when routing the cable.
Make sure full movement of the
handlebars is possible. The cable
must not contact any hot or moving
parts of the motorcycle. Fasten the
relay to a safe and secure location
(e.g. at the frame). Attach the cable
ends as represented in the detail
drawing of the battery.
- If you do not feel technically
qualified to install this product on
your own, please consult your
nearest motorcycle-dealer.
