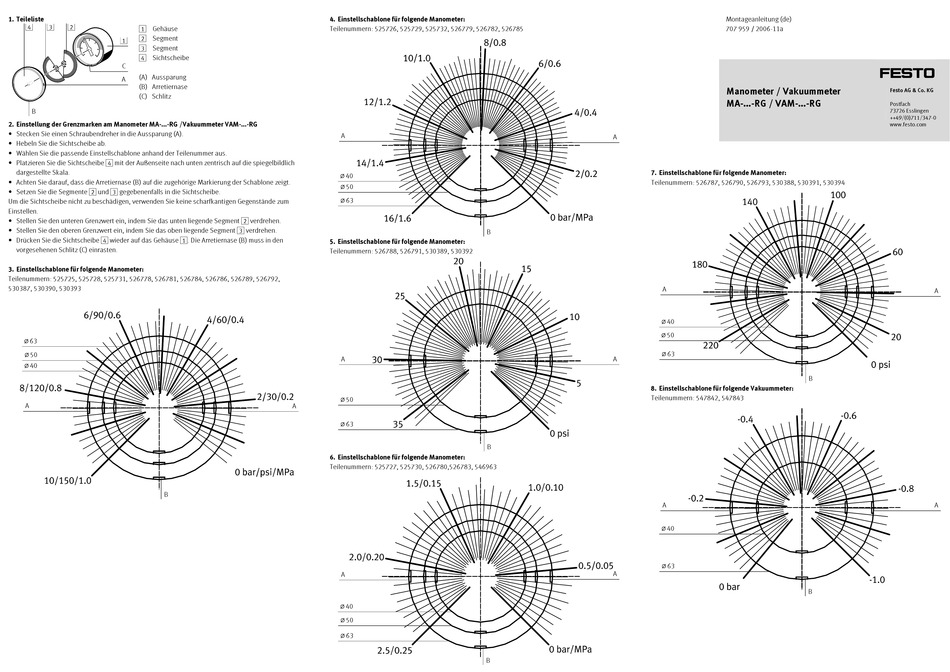

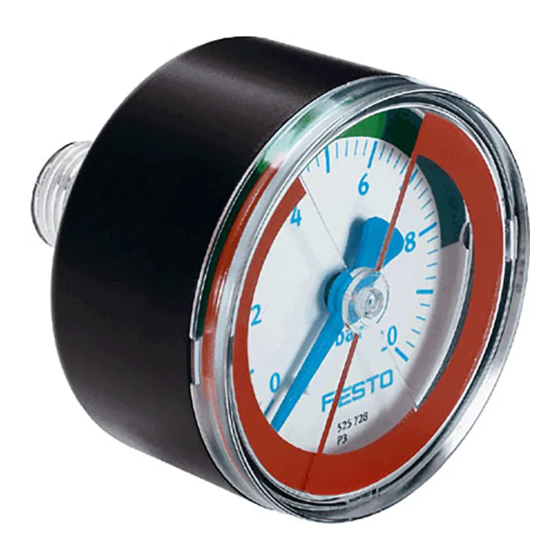

1. Teileliste
4
3
2
1 Gehäuse
2 Segment
1
3 Segment
4 Sichtscheibe
C
(A) Aussparung
A
(B) Arretiernase
(C) Schlitz
9958d_1
B
2. Einstellung der Grenzmarken am Manometer MA-...-RG /Vakuummeter VAM-...-RG
• Stecken Sie einen Schraubendreher in die Aussparung (A).
• Hebeln Sie die Sichtscheibe ab.
• Wählen Sie die passende Einstellschablone anhand der Teilenummer aus.
• Platzieren Sie die Sichtscheibe 4 mit der Außenseite nach unten zentrisch auf die spiegelbildlich
dargestellte Skala.
• Achten Sie darauf, dass die Arretiernase (B) auf die zugehörige Markierung der Schablone zeigt.
• Setzen Sie die Segmente 2 und 3 gegebenenfalls in die Sichtscheibe.
Um die Sichtscheibe nicht zu beschädigen, verwenden Sie keine scharfkantigen Gegenstände zum
Einstellen.
• Stellen Sie den unteren Grenzwert ein, indem Sie das unten liegende Segment 2 verdrehen.
• Stellen Sie den oberen Grenzwert ein, indem Sie das oben liegende Segment 3 verdrehen.
• Drücken Sie die Sichtscheibe 4 wieder auf das Gehäuse 1. Die Arretiernase (B) muss in den
vorgesehenen Schlitz (C) einrasten.
3. Einstellschablone für folgende Manometer:
Teilenummern: 525725, 525728, 525731, 526778, 526781, 526784, 526786, 526789, 526792,
530387, 530390, 530393
@ 63
@ 50
@ 40
A
B
9958d_3
4. Einstellschablone für folgende Manometer:
Teilenummern: 525726, 525729, 525732, 526779, 526782, 526785
A
@ 40
@ 50
@ 63
9958d_4
5. Einstellschablone für folgende Manometer:
Teilenummern: 526788, 526791, 530389, 530392
A
@ 50
A
@ 63
9958d_5
6. Einstellschablone für folgende Manometer:
Teilenummern: 525727, 525730, 526780,526783, 546963
A
@ 40
@ 50
@ 63
A
9958d_6
7. Einstellschablone für folgende Manometer:
Teilenummern: 526787, 526790, 526793, 530388, 530391, 530394
B
A
@ 40
@ 50
@ 63
A
9958d_2
8. Einstellschablone für folgende Vakuummeter:
Teilenummern: 547842, 547843
B
A
@ 40
@ 63
A
9958d_7
B
Montageanleitung (de)
707 959 / 2006-11a
†‡
Manometer / Vakuummeter
Festo AG & Co. KG
MA-...-RG / VAM-...-RG
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
B
B
A
A
