Interfețe pentru comanda manuală
Stabilirea parametrilor panoului electric este
împărțită în domeniile de meniu EASY și EXPERT.
Pentru o punere în funcțiune rapidă cu utilizarea
specificațiilor din fabrică, este suficientă o setare
a valorii impuse 1 în domeniul EASY.
Dacă se dorește modificarea altor parametri pre -
cum și citirea unor date ale dispozitivului, pentru
aceasta este prevăzut domeniul EXPERT.
Nivelul de meniu 7.0.0.0 rămâne rezervat departa -
mentului de service Wilo.
7 Instalarea și conexiunea electrică
Instalarea și conexiunea electrică trebuie efec -
tuate doar de personal calificat, conform preve -
derilor locale în vigoare!
AVERTISMENT! Pericol de vătămări corporale!
Se vor respecta normele în vigoare privind pre -
venirea accidentelor.
AVERTISMENT! Pericol de electrocutare!
Trebuie luate măsuri pentru excluderea riscuri -
lor create de energia electrică.
Se vor respecta prevederile conținute în regle -
mentările locale sau generale [de ex. IEC,
VDE etc.] și cele ale furnizorului de energie
electrică local.
7.1 Instalarea
• Instalarea pe cadru de bază, FM (frame mounted):
în cazul modulelor de pompare pentru ridicarea
presiunii compacte, panoul electric (în funcție
de seria constructivă a instalației) poate fi mon -
tat pe cadrul de bază al unității compacte cu
5 șuruburi M10.
• Aparat amplasat pe sol, BM (base mounted): apa -
ratul amplasat pe sol va fi așezat liber pe o supra -
față plană (cu capacitate portantă suficientă).
Versiunea standard conține un soclu de montaj
cu înălțime de 100 mm pentru intrarea cablurilor.
Alte socluri sunt disponibile la cerere.
• Instalarea la o consolă (verticală), WM
(wall mounted): în cazul modulelor de pompare
pentru ridicarea presiunii compacte, panoul
electric (în funcție de seria constructivă a
instalației) poate fi montat cu 4 șuruburi M8.
Instrucțiuni de montaj și exploatare Wilo-Control SC-Booster (SC, SC-FC, SCe)
7.2 Racordarea electrică
AVERTISMENT! Pericol de electrocutare
Racordarea electrică trebuie efectuată de către
un electrician autorizat de furnizorul de energie
electrică local și în conformitate cu prevederile
locale în vigoare [de ex. VDE în Germania].
NOTĂ:
Toate conductele care urmează să fie racordate
trebuie ghidate în panoul electric prin presetupe
pentru cablu (tip de amplasare FM și WM), respec -
tiv table de intrare cablu (tip de amplasare BM),
și fixate fără tensiune.

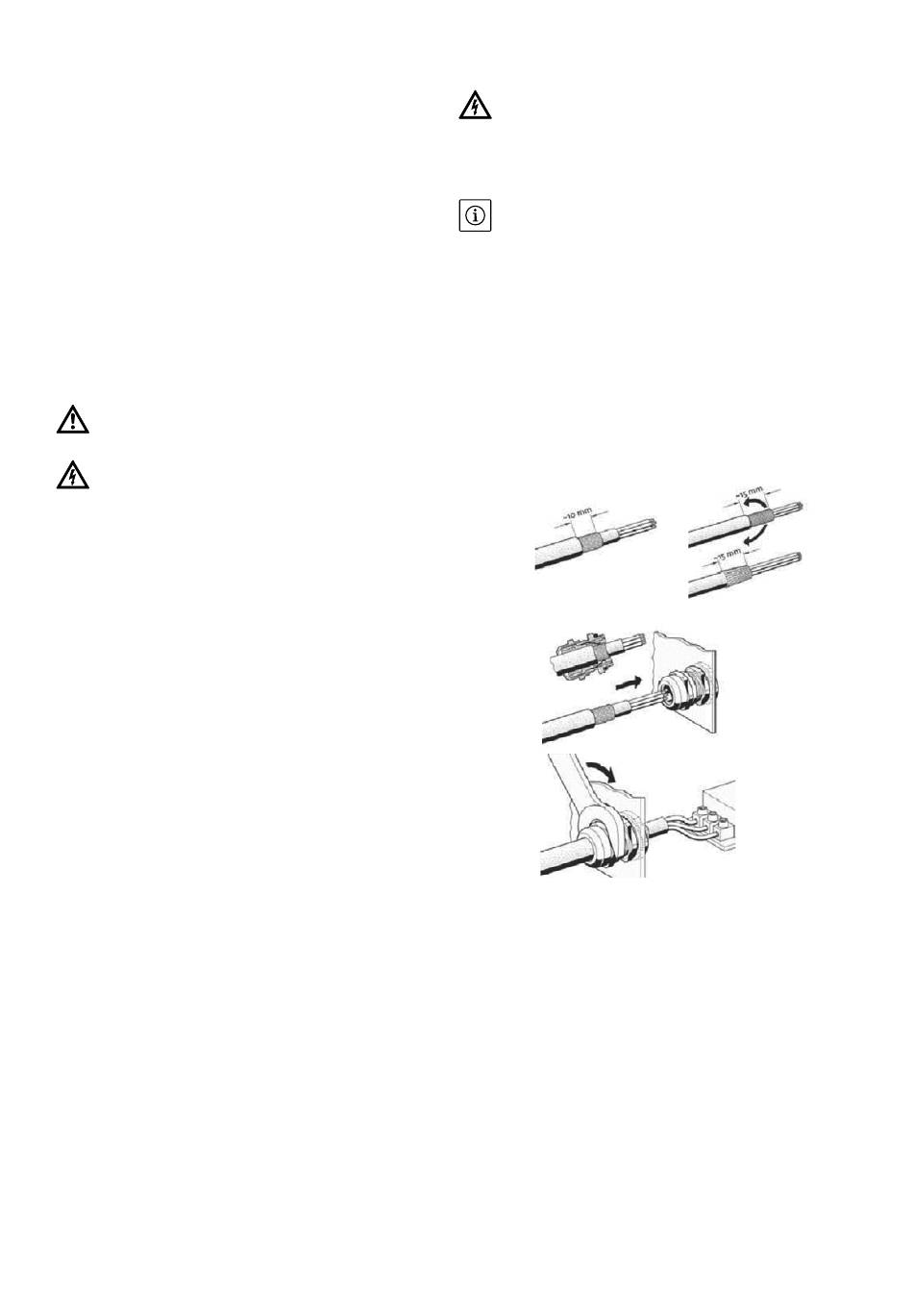

7.2.1 Aplicarea ecranării pentru cabluri
Aplicarea ecranării pentru cabluri pe
presetupele pentru cablu EMC
Dacă racordarea respectivă (a se vedea 7.2.3 și
7.2.4) necesită utilizarea unor presetupe pentru
cablu EMC, trebuie aplicată ecranarea pentru
cabluri conform următorilor pași.
(1)
(2)
(3)
