Kod verzije SCe motori pumpi se štite samim
mehanizmima ugrađenim u frekventnim
regulatorima. Signali o greškama frekventnih
regulatora obrađuju se u upravljačkom uređaju
kako je gore opisano.
6.2.3 Rukovanje upravljačkim uređajem
Komandni elementi
• Glavni prekidač Uklj./Isklj. (mogućnost
zaključavanja u položaju „Isklj.")
• LCD displej pokazuje radna stanja pumpi,
regulatora i frekventnog regulatora. Pomoću
dugmeta za rukovanje se vrši izbor menija
i unošenje parametara. Za promenu vrednosti odn.
za listanje kroz jedan nivo menija dugme se
okreće, dok ga za izbor i za potvrdu treba
pritisnuti:
Informacije se prikazuju na displeju prema sledećoj
šemi:
1
4
5
4

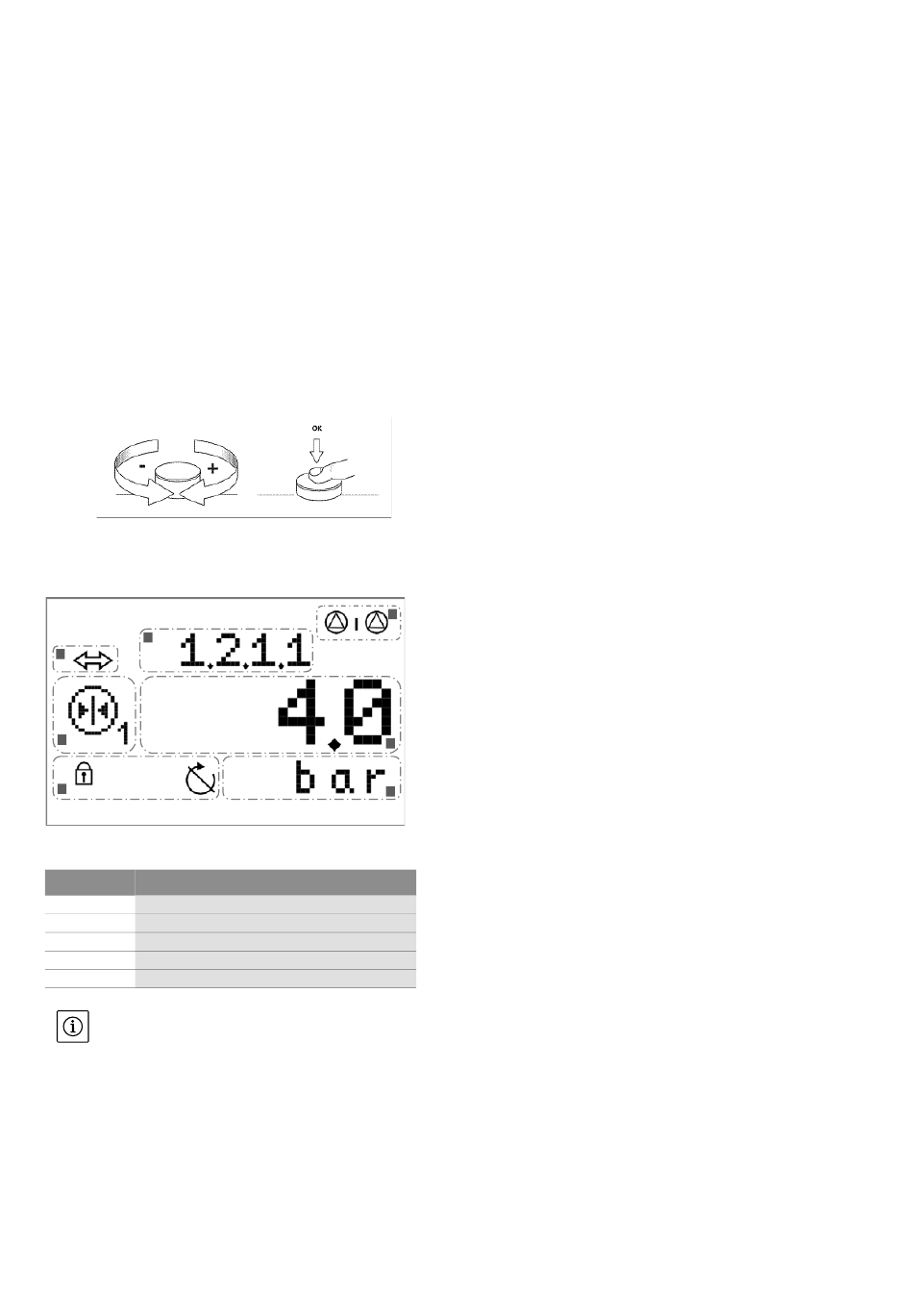

Fig. 9: Struktura prikaza na displeju
Poz. Opis
1 Broj menija
2 Prikaz vrednosti
3 Prikaz jedinice
4 Standardni simboli
5 Grafički simboli
NAPOMENA
• Pozadinsko osvetljenje displeja se isključuje nakon
6 minuta ukoliko se njime ne rukuje.
• Nakon 6 minuta bez rukovanja prikaz displeja se
menja na glavni ekran.
• Ako crvena LED lampica za grešku treperi
neposredno nakon uključivanja, obratite pažnju
na podatke o šifri greške koja se pojavljuje na
displeju!
• Pregled svih simbola možete naći u dodatku!
Uputstvo za ugradnju i upotrebu Wilo-Control SC-Booster (SC, SC-FC, SCe)
4
2
3
Srpski
13
