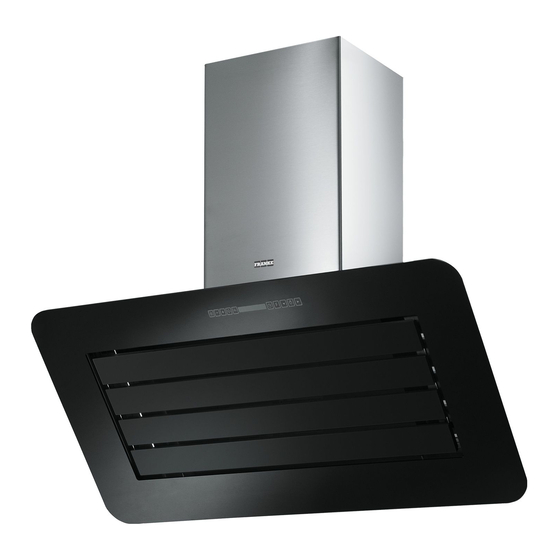

Franke FRO 908 BK Instructions For Use And Installation
  1. Manuals
  2. Brands
  3. Franke Manuals
  4. Ventilation Hood
  5. FRO 908 BK
  6. Instructions for use and installation

Franke FRO 908 BK Instructions For Use And Installation

Hide thumbs
Table of Contents

  • French
    • Table of Contents
    • Conseils Et Suggestions
    • Caracteristiques
    • Installation
    • Utilisation
    • Entretien
    • Empfehlungen und Hinweise
    • Charakteristiken
    • Montage
    • Bedienung
    • Wartung

  • Turkish
    • Tavsiyeler Ve Öneriler
    • Özellikler
    • Montaj
    • Kullanim
    • Bakim

  • Czech
    • Rady a Doporučení
    • Hlavní Parametry
    • Instalace
    • Použití
    • Údržba

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 3

Quick Links

Download this manual
Instructions for use and installation
GB
Cooker Hood
Istruzioni per l'uso e l'installazione
IT
Cappa
Mode d'emploi et installation
FR
Hotte de Cuisine
Bedienungsanleitung und Einrichtung
DE
Dunstabzugshaube
Kullanım ve montaj talimatları
TR
Davlumbaz
Uživatelská Pøíruèka
CZ
Odsavač par
FRO 908 BK/XS
FRO 918 BK

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FRO 908 BK and is the answer not in the manual?

Questions and answers

Related Manuals for Franke FRO 908 BK

Summary of Contents for Franke FRO 908 BK

  • Page 1 Instructions for use and installation Cooker Hood Istruzioni per l’uso e l’installazione Cappa Mode d’emploi et installation Hotte de Cuisine Bedienungsanleitung und Einrichtung Dunstabzugshaube Kullanım ve montaj talimatları Davlumbaz Uživatelská Pøíruèka Odsavač par FRO 908 BK/XS FRO 918 BK...

  • Page 2: Table Of Contents

    INDEX RECOMMENDATIONS AND SUGGESTIONS ........................3 CHARACTERISTICS ................................4 INSTALLATION..................................5 USE ......................................8 MAINTENANCE ..................................9 INDICE CONSIGLI E SUGGERIMENTI............................13 CARATTERISTICHE................................14 INSTALLAZIONE ................................. 15 USO...................................... 18 MANUTENZIONE ................................19 SOMMAIRE CONSEILS ET SUGGESTIONS............................23 CARACTERISTIQUES................................. 24 INSTALLATION..................................25 UTILISATION ..................................
  • Page 3 RECOMMENDATIONS AND SUGGESTIONS The Instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION • The manufacturer will not be held liable for any damages resulting from incorrect or improper installation.
  • Page 4 CHARACTERISTICS Dimensions Min. Min. 450mm 450mm Components Ref. Q.ty Product Components 14.1 Hood Body, complete with: Controls, Light, Blower, Filters 12a 7.2.1 Telescopic Chimney comprising: Upper Section Lower Section Reducer Flange ø 150-120 mm 14.1 Air Outlet Connection Extension Air Outlet Connection Ref.
  • Page 5 INSTALLATION Wall drilling and bracket fixing 7.2.1 Wall marking: • Draw a vertical line on the supporting wall up to the ceiling, or as high as practical, at the centre of the area in which the hood will be installed. •...
  • Page 6 Mounting the hood body • Before attaching the hood body, tighten the two screws Vr lo- cated on the hood body mounting points. • Hook the hood body onto the screws 12a. • Fully tighten the support screws 12a. • Adjust the screws Vr to level the hood body. Connections DUCTED VERSION AIR EXHAUST SYSTEM When installing the ducted version, connect the hood to the...
  • Page 7 ELECTRICAL CONNECTION • Connect the hood to the mains through a two-pole switch hav- ing a contact gap of at least 3 mm. • Remove the grease filters (see paragraph Maintenance) being sure that the connector of the feeding cable is correctly inserted in the socket placed on the side of the fan.
  • Page 8 Control panel Button Function Display Turns the suction motor on and off. Decreases the working speed. The number of lighted segments decreases. Increases the working speed. The number of lighted segments increases. Activates Intensive speed from any other speed, The indicator flashes and all the segments on the with the exception of Delay and 24H.
  • Page 9 MAINTENANCE REMOTE CONTROL (OPTIONAL) The appliance can be controlled using a remote control powered by a 1.5 V carbon-zinc alkaline batteries of the standard LR03- AAA type (not included). • Do not place the remote control near to heat sources. •...
  • Page 10 Metal grease filters Metal filters can be washed also in a dish machine. They need to be washed every time a drop-symbol appears in the display or at least every two months. In case of very frequent use these have to be washed even more often.
  • Page 11 Charcoal filter (recycling version) This filter cannot be washed or regenerated. It must be replaced when the C appears on the display or at least once every 4 months. The filter saturation alarm has to be activated already before. Activation of the alarm signal •...
  • Page 12 Lighting LIGHT REPLACEMENT 20 W halogen light. • Remove the 2 screws fixing the Lighting support, and pull it out of from the Hood. • Extract the lamp from the Support. • Replace with another of the same type, making sure that the two pins are properly inserted in the lamp holder socket holes.
  • Page 13 CONSIGLI E SUGGERIMENTI Questo libretto di istruzioni per l' u so è previsto per più versioni dell' apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. INSTALLAZIONE • Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte.
  • Page 14 CARATTERISTICHE Ingombro Min. Min. 450mm 450mm Componenti Rif. Q.tà Componenti di Prodotto Corpo Cappa completo di: Comandi, Luce, Gruppo 14.1 Ventilatore, Filtri Camino Telescopico formato da: 12a 7.2.1 Camino Superiore Camino Inferiore Flangia di Riduzione ø 150-120 mm 14.1 Prolunga Raccordo Uscita Aria Raccordo Uscita Aria Rif.
  • Page 15 INSTALLAZIONE Foratura Parete e Fissaggio Staffe 7.2.1 Tracciare sulla Parete: • una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa; • una linea Orizzontale a: 1040 mm min. sopra il Piano di Cottura. •...
  • Page 16 Montaggio Corpo Cappa • Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate sui punti di aggancio del Corpo Cappa. • Agganciare il Corpo Cappa alle Viti 12a. • Serrare definitivamente le Viti 12a di supporto. • Agire sulle Viti Vr per livellare il Corpo Cappa. Connessioni USCITA ARIA VERSIONE ASPIRANTE Per installazione in Versione Aspirante collegare la Cappa alla...
  • Page 17 CONNESSIONE ELETTRICA • Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm. • Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e as- sicurarsi che il connettore del Cavo di alimentazione sia corret- tamente inserito nella presa dell’Aspiratore Montaggio Camino 7.2.1...
  • Page 18 Quadro comandi Tasto Funzione Display Accende / Spegne il motore di aspirazione. Decrementa la velocità di esercizio. Diminuiscono i segmenti accesi. Incrementa la velocità di esercizio. Aumentano i segmenti accesi. Attiva la velocità Intensiva da qualsiasi velocità ad Lampeggia e i segmenti sul Display sono tutti acce- eccezione del Delay e del 24H, tale velocità...
  • Page 19 MANUTENZIONE TELECOMANDO (OPZIONALE) Questo apparecchio può essere comandato per mezzo di un tele- comando, alimentato con pile alcaline zinco-carbone da 1,5 V del tipo standard LR03-AAA (non incluse). • Non riporre il telecomando in prossimità di fonti di calore. • Non disperdere le pile nell’ambiente, depositarle negli appositi contenitori.
  • Page 20 Filtri antigrasso metallici Sono lavabili anche in lavastoviglie, e necessitano di essere lavati quando sul display appare il simbolo Goccia o almeno ogni 2 mesi circa di utilizzo o più frequentemente, per un uso partico- larmente intenso. Reset del segnale di allarme •...
  • Page 21 Filtri antiodore al Carbone attivo (Versione Filtrante) Non è lavabile e non è rigenerabile, va sostituito quando sul display appare il simbolo C o al- meno ogni 4 mesi. La segnalazione di Allarme va preventivamente attivata. Attivazione del segnale di allarme •...
  • Page 22 Illuminazione SOSTITUZIONE LAMPADE Lampade alogene da 20 W. • Togliere le due viti che fissano il Supporto illuminazione e sfi- larlo dalla Cappa. • Estrarre la Lampada dal Supporto. • Sostituirla con una nuova di uguali caratteristiche, facendo at- tenzione di inserire correttamente i due spinotti nella sede del Supporto.

  • Page 23: Conseils Et Suggestions

    CONSEILS ET SUGGESTIONS La présente notice d' e mploi vaut pour plusieurs versions de l' a ppareil. Elle peut contenir des descriptions d' a c- cessoires ne figurant pas dans votre appareil. INSTALLATION • Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art.

  • Page 24: Caracteristiques

    CARACTERISTIQUES Encombrement Min. Min. 450mm 450mm Composants Réf. Q.té Composants de Produit 14.1 Corps Hotte équipé de:Comandes, Lumière,Groupe Ventilateur,Filtres 12a 7.2.1 Cheminée Télescopique formée de : Cheminée Supérieure Cheminée Inférieure Flasque de Réduction ø 150-120 mm 14.1 Rallonge Raccord Sortie Air Raccord Sortie Air Réf.

  • Page 25: Installation

    INSTALLATION Perçage Paroi et Fixation Brides 7.2.1 Tracer sur la paroi: • une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte; • une ligne horizontale à 1040 mm min. au-dessus du plan de cuisson. •...
  • Page 26 Montage Corps Hotte • Avant d’accrocher le corps hotte, serrer les deux vis Vr situées sur les points d’accrochage du corps hotte. • Accrocher le corps hotte aux vis 12a prévues à cet effet. • Serrer définitivement les vis 12a de support. •...
  • Page 27 BRANCHEMENT ELECTRIQUE • Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm. • Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

  • Page 28: Utilisation

    UTILISATION Tableau des commandes Touche Fonction Affichage Branche / Débranche le moteur d’aspiration. Réduit la vitesse d’exercice. Les segments allumés diminuent. Augmente la vitesse d’exercice. Les segments allumés augmentent. Active la vitesse Intensive à partir de n’importe clignote et les segments sur l’affichage sont tous quelle vitesse, à...

  • Page 29: Entretien

    ENTRETIEN TELECOMMANDE (FOURNIE SUR DEMANDE) Il est possible de commander cet appareil au moyen d’une télé- commande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA (non compris). • Ne pas ranger la télécommande à proximité de sources de cha- leur.
  • Page 30 Filtres à graisse métalliques Ils sont lavables même en lave-vaisselle et doivent être lavés chaque fois que le symbole Goutte s’affiche ou au moins tous les 2 mois environ, voire plus souvent, en cas d’utilisation particuliè- rement intensive. Rétablissement du signal d’alarme •...
  • Page 31 Filtres anti-odeur au charbon actif (version filtrante) Non lavable et non régénérable, doit être remplacé quand C est affiché ou au moins tous les 4 mois. La signalisation de l’alarme doit avoir été activée auparavant. Activation du signal d’alarme • Dans les hottes en version filtrante, activer la signalisation d’alarme saturation filtres au moment de l’installation ou par la suite.
  • Page 32 Eclairage REMPLACEMENT LAMPES Lampe halogène de 20 W. • Retirer les 2 Vis qui fixent le Support éclairage et ôter ce der- nier de la Hotte. • Extraire la Lampe du Support. • Remplacer par une nouvelle lampe possédant les mêmes carac- téristiques, en veillant à...

  • Page 33: Empfehlungen Und Hinweise

    EMPFEHLUNGEN UND HINWEISE Di e se Gebrauchsanl e i t ung gi l t für mehrere Geräte-Ausführungen. Es i s t mögl i c h, dass ei n zel n e Ausstattungsmerk- mal e beschri e ben si n d, di e ni c ht auf Ihr Gerät zutreffen. MONTAGE •...

  • Page 34: Charakteristiken

    CHARAKTERISTIKEN Platzbedarf Min. Min. 450mm 450mm Komponenten Pos. Produktkomponenten 14.1 Haubenkörper mit Schaltern,Beleuchtung, Gebläse- gruppe,Filter 12a 7.2.1 Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Reduzierflansch ø 150-120 mm 14.1 Verlängerung Luftaustritt-Anschlussstück Luftaustritt-Anschlussstück Pos. Montagekomponenten 7.2.1 Befestigungsbügel oberer Kaminteil Bügel für Anschlusshalter Bügel Schrauben 4,2 x 44,4 Schrauben 2,9 x 9,5...

  • Page 35: Montage

    MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 7.2.1 Achtung: Bitte beachten Sie bei der Montage das Gewicht der kompletten Haube. Die Tragfä- higkeit der Decke oder alternativ der Trägerplatte für diese Zugbelastung muss vor der Mon- tage geprüft und gegebenenfalls durch die Anbringung von geeigneten Befestigungs- oder Stabilisierungselementen hergestellt werden.
  • Page 36 Montage des Haubenkörpers • Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen. • Den Haubenkörper bei den Schrauben 12a einhängen. • Die Halteschrauben 12a definitiv festziehen. • Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten. Anschluss der Abluftversion Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø...
  • Page 37 Elektroanschluss Vor der Installation die Netzspannung durch herausdrehen der Sicherung oder ausschalten des Hauptschalters stromlos ma- chen. • Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter einem Öffnungsweg mindestens 3 mm zwischengeschaltet werden. • Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß...

  • Page 38: Bedienung

    BEDIENUNG Schalttafel Taste Funktion Display Schaltet den Motor ein oder aus. Vermindert die Betriebsgeschwindigkeit. Die leuchtenden Segmente nehmen ab. Erhöht die Betriebsgeschwindigkeit. Die leuchtenden Segmente nehmen zu. Aktiviert von jeder Geschwindigkeit aus, mit Ausnahme blinkt und alle Segmente auf dem Display von Delay und 24H, die Intensivgeschwindigkeit, die leuchten.

  • Page 39: Wartung

    WARTUNG FERNBEDIENUNG (OPTION) Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standard- typs LR03-AAA versorgt wird (nicht mitgeliefert). • Die Fernbedienung nicht in die Nähe von Hitzequellen legen. • Batterien müssen vorschriftsmäßig entsorgt werden. Reinigung der Comfort Panel •...
  • Page 40 Metallfettfilter Die Filter können im Geschirrspüler gereinigt werden und sollten gereinigt werden, wenn das Symbol Tropfen auf dem Display erscheint bzw. mindestens ca. alle 2 Monate oder bei sehr inten- sivem Einsatz auch häufiger. Rückstellen der Sättigungsanzeige • Die Taste G mindestens 2 Sekunden lang drücken. Filterreinigung •...
  • Page 41 Aktivkohle-Geruchsfilter (Filterversion) Der Aktivkohlefilter ist nicht waschbar oder regenerierbar und muss ausgewechselt werden, sobald am Display das Symbol C erscheint, oder nach Spätestens 4 Monaten. Die Alarmmeldung wird präventiv aktiviert. Aktivierung des Alarmsignals • Bei den Filterversionen der Abzugshauben wird die Alarmanzeige für Filtersättigung im Augenblick der Installation oder in der Folge aktiviert.
  • Page 42 Beleuchtung AUSWECHSELN DER LAMPEN Halogenlampe 20 W • Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung loesen und die Lampenhalterung aus der Dunstabzugshaube ziehen. • Die Lampe aus der Halterung nehmen. • Die Lampe durch eine gleichwertige ersetzen und bei der Re- montage darauf achten, daß...

  • Page 43: Tavsiyeler Ve Öneriler

    TAVSIYELER VE ÖNERILER Bu kullanma talimatι birden fazla cihaz modeli için geçerlidir. Cihazιnιza uymayan bazι donanιm özellikleri tarif edilmiş olabilir. MONTAJ • Yalnιş veya eksik montajdan doğan herhangi bir zararιn sorumluluğu üreticiye ait değildir. • Davlumbaz ile pişirici cihazιn ocak kιsmι arasιndaki minimum güvenlik mesafesi 650 mm.dir (bazı...

  • Page 44: Özellikler

    ÖZELLIKLER Boyutlar Min. Min. 450mm 450mm Parçalar Ref. Adet Ürünün parçaları 14.1 Şunlardan oluşan davlumbaz gövdesi: Kumandalar, lamba, fan grubu, filtreler 12a 7.2.1 Şunlardan oluşan teleskopik baca: Üst baca Alt baca Redüksiyon flanşı ø 150-120 mm 14.1 Hava Çıkışı Uzatma Rakoru Hava Çıkışı...

  • Page 45: Montaj

    MONTAJ Duvarın Delinmesi ve Braketlerin Sabitlenmesi 7.2.1 Duvara şunları çiziniz: • Tavana yada üst sınıra kadar uzunan Dikey bir çizgi: Davlumbazın monte edileceği yerin tam merkezinden geçmelidir; • Tezgâh (setüstü ocak) yüzeyinden 1040 mm mesafeden geçen bir Yatay çizgi. • Gösterildiği gibi Braketi 7.2.1 tavandan 1-2 mesafeye dayayınız veya bunun merkezini (çen- tik) Dikey referans çizgisine hizalayınız.
  • Page 46 Davlumbaz Gövdesi Montajı • Davlumbaz Gövdesini kancalara takmadadan önce gövde üze- rindeki kancalama noktalarında bulunan 2 adet vidayı Vr sıkı- nız. • Davlumbaz Gövdesini vidalara 12a takınız. • Destek vidalarını 12a nihai olarak sıkınız. • Vr vidalarına müdahale ederek Davlumbaz Gövdesi seviyesini hizalayınız.
  • Page 47 ELEKTRİK BAĞLANTISI • Davlumbazı şebeke cereyanına bağlarken aray temas aralığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyunuz. • Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu soketinin aspiratör prizine iyice takılmış ol- duğundan emin olunuz. 7.2.1 Bacanın montajı...

  • Page 48: Kullanim

    KULLANIM Kumanda Tablosu Tuş İşlev Ekran Emme motorunu açar / durdurur. Çalışma hızını düşürür. Açık segmanları azaltır. Çalışma hızını yükseltir. Açık segmanları arttırır. Delay ve 24H haricinde, herhangi bir hızdan Yoğun yanar ve Ekranda tüm segmanlar açılır. hıza geçer, bu hız 10 dakika zaman ayarlıdır, bu süre sonunda sistem daha önceden ayarlanan hıza geri döner.

  • Page 49: Bakim

    BAKIM TELEKUMANDA (OPSİYONEL) Bu cihaza bir telekumanda ile de komut verilebilir; bu kumanda 1,5 Voltluk çinko-karbonlu LR03-AAA tipi standart alkalin pil- lerle çalışır (dahil değildir). • Telekumandayı ısı kaynakları yakınında bırakmaynız. • Pilleri çevreye atmayınız, bunlara ayrılmış çöp toplama kapla- rına atınız.
  • Page 50 Yağlanmaya karşı metal filtreler Bulaşık makinasında yıkanabilirler ve yaklaşık her 2 aylık kulla- nım sonrasında veya özellikle yoğun kullanım durumunda daha sıklıkla yıkanmaları gerekir. Alarm sinyalinin resetlenmesi (sıfırlanması) • G tuşuna en az 2 saniye basınız. Filtrelerin Temizlenmesi • Comfort paneli açınız. •...
  • Page 51 Koku Emici Aktif Karbonlu Filtreler (Filtre Edici Versiyon) Yıkanamaz, yeniden kullanılamaz, ekranda C sembolü görüntülendiğinde veya en az 4 ayda bir değiştirilir. Alarm sinyali önceden devreye girer. Alarmın devreye alınması • Filtre edici versiyonlu Davlumbazlarda, Filtrelerin doygunluk Alarm sinyali, kurulum anında veya devamında devreye alınır.
  • Page 52 Aydınlatma AMPUL DEĞİŞTİRME 20 W halojen ampuller • Lamba Destek parçasını sabitleyen iki vidayı söküp, parçayı Davlumbazdan çıkarınız. • Ampulü Destek parçasından çıkarınız. • Aynı özelliklere sahip bir yenisi ile değiştiriniz ve iki küçük (iğne) fişinin Destek parçası içindeki yuvalarına iyi oturduğun- dan emin olunuz.

  • Page 53: Rady A Doporučení

    RADY A DOPORUČENÍ Tento návod k použití je společný pro několik verzí přístroje. Je tedy možné, že bude obsahovat popis některých komponentů, které jsou součástí vybavení jiného přístroje než je Váš. INSTALACE • Výrobce odmítá jakoukoli odpovědnost za škody způsobené nesprávnou instalací, která neodpovídá příslušným předpisům.

  • Page 54: Hlavní Parametry

    HLAVNÍ PARAMETRY Prostorový rozměr Min. Min. 450mm 450mm Díly Č. Mn. Díly spotřebiče Těleso digestoře s: ovládáním, osvětlením, ventilační 14.1 jednotkou, filtry Teleskopický komín tvořený: 12a 7.2.1 Horní komín Dolní komín Redukční příruba ø 150-120 mm 14.1 Nástavec přípojky výstupu vzduchu Přípojka výstupu vzduchu Č.

  • Page 55: Instalace

    INSTALACE Vyvrtání stěny a upevnění konzol 7.2.1 Na stěně vyznačte: • svislou čáru až ke stropu nebo k horní ploše uprostřed prostoru plánovaného pro montáž digesto- ře; • vodorovnou čáru minimálně 1040 mm nad varnou deskou. • Umístěte, jak je označeno, konzolu 7.2.1 do vzdálenosti 1-2 mm od stropu nebo od horní plochy a vyrovnejte její...
  • Page 56 Montáž tělesa digestoře • Před zavěšením tělesa digestoře zašroubujte dva šrouby Vr umístěné v závěsných bodech tohoto tělesa. • Těleso digestoře zavěste na šrouby 12a. • Proveďte konečné utažení podpěrných šroubů 12a. • Pomocí šroubů Vr vyrovnejte těleso digestoře. Přípojky VÝSTUP VZDUCHU U NASÁVACÍHO PROVEDENÍ...
  • Page 57 ELEKTRICKÉ PŘIPOJENÍ • Digestoř připojte k napájecí síti pomocí dvoupólového vypína- če s nejméně 3 mm vzdáleností mezi kontakty. • Odstraňte tukové filtry (viz část “Údržba”) a ověřte si , že je konektor přívodního kabelu správně zasunutý do zásuvky ven- tilátoru.

  • Page 58: Použití

    POUŽITÍ Ovládací panel Tlačítko Funkce Displej Vypíná/zapíná motor nasávání. Snižuje provozní rychlost. Počet rozsvícených segmentů se snižuje. Zvyšuje provozní rychlost. Počet rozsvícených segmentů se zvyšuje. Spouští intenzivní rychlost z jakékoliv rychlosti Bliká a všechny segmenty na displeji svítí. s výjimkou Delay a 24H, tato rychlost je omezena na dobu 10 minut, poté...

  • Page 59: Údržba

    ÚDRŽBA DÁLKOVÝ OVLADAČ (VOLITELNÉ) Tento spotřebič je možné ovládat dálkovým ovladačem napáje- ným dvěma alkalickými zinko-karbonovými bateriemi 1,5 v typu standard LR03-AAA (nezahrnutý). • Dálkový ovladač nepokládejte do blízkosti tepelných zdrojů. • Použité baterie nevyhazujte, ale zlikvidujte je ve speciálních kontejnerech.
  • Page 60 Kovové tukové filtry Tyto filtry lze mýt i v myčce. Je třeba je mýt tehdy, když se na displeji zobrazí symbol kapky nebo alespoň zhruba každé 2 mě- síce používání, při obzvláště intenzivním používání i častěji. Reset signálu alarmu • Stiskněte tlačítko G a držte jej stisknuté minimálně 2 sekundy. Čištění...
  • Page 61 Uhlíkové filtry proti zápachu (filtrační provedení) Tento filtr nelze mýt ani regenerovat. Je třeba jej vyměnit, když se na displeji zobrazí symbol C nebo alespoň každé 4 měsíce. Signalizaci alarmu je třeba aktivovat předem. Aktivace signalizace alarmu • U digestoří s filtračním provedením je třeba signalizaci alarmu nasycení filtrů aktivovat při instalaci nebo dodatečně.
  • Page 62 Osvětlení VÝMĚNA ŽÁROVEK Halogenové žárovky 20 W. • Odšroubujte dva upevňovací šrouby, kterými je připevněn osvětlovací panel a sejměte ho. • Vyšroubujte žárovku z objímky. • Vyšroubujte žárovku a vyměňte ji za novou se stejnými vlast- nostmi, dávejte pozor, abyste správně zasunuli oba čepy do ob- jímky.
