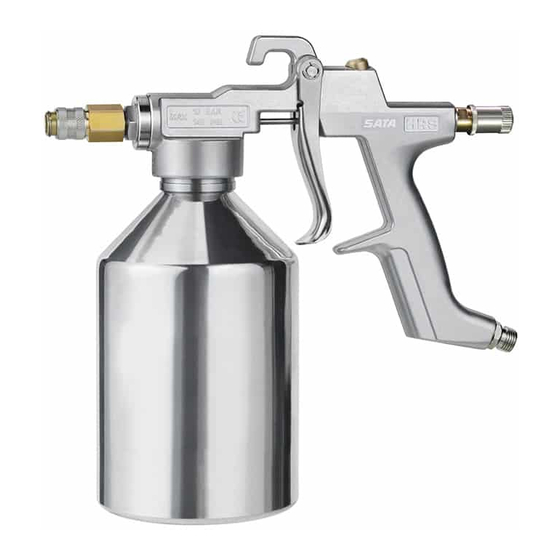

SATA® HRS™
Betriebsanleitung | Упътване за работа | 使用说明书 | Návod k použití
Betjeningsvejledning | Kasutusjuhend | Operating Instructions | Instrucciones
de servicio | Käyttöohje | Mode d'emploi | Οδηγίες λειτουργίας | Üzemeltetési
utasítás | Istruzione d'uso Naudojimo instrukcija | Lietošanas instrukcija |
Gebruikershandleiding | Bruksveiledning | Instrukcja obsługi | Instruções
de funcionamento | Manual de utilizare | Руководство по эксплуатации
Bruksanvisning | Navodilo za obratovanje | Návod na | Kullanım talimatı
Operating Instructions

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HRS and is the answer not in the manual?

Questions and answers

Related Manuals for SATA HRS

Summary of Contents for SATA HRS

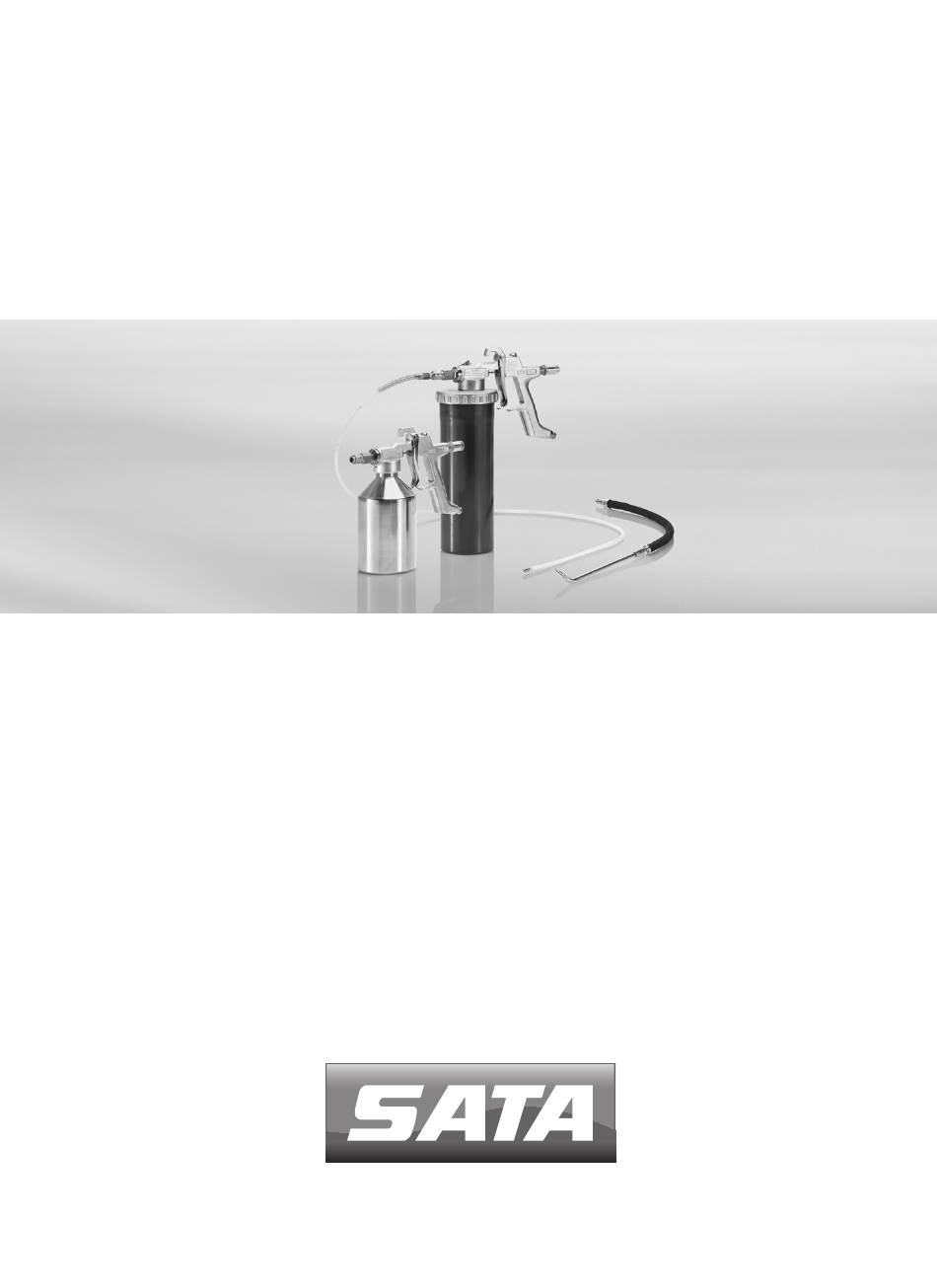

  • Page 1 SATA® HRS™ Betriebsanleitung | Упътване за работа | 使用说明书 | Návod k použití Betjeningsvejledning | Kasutusjuhend | Operating Instructions | Instrucciones de servicio | Käyttöohje | Mode d'emploi | Οδηγίες λειτουργίας | Üzemeltetési utasítás | Istruzione d'uso Naudojimo instrukcija | Lietošanas instrukcija | Gebruikershandleiding | Bruksveiledning | Instrukcja obsługi | Instruções...
  • Page 2 Index [A | DE] Betriebsanleitung | deutsch ............5 [BG] Упътване за работа | български ..........23 [CN] 使用说明书 | 中文 ................. 43 [CZ] Návod k použití | čeština ............... 59 [DK] Betjeningsvejledning | dansk ............77 [EE] Kasutusjuhend | eesti ..............95 [EN] Operating Instructions | english ..........

  • Page 5: Table Of Contents

    14. 辅助产品 ........53 技术参数 ........46 15. 备件 ........53 首次调试 ........46 16. 欧盟一致性声明 .....56 首先请阅读！ 在投入使用前，需认真通读本使用说明书。注意安全指示及危险指示！ 请将本使用说明书始终妥善放在产品附近或任何人可随手取得的位置！ 1. 一般信息 1.1. 导言 本使用说明书包括重要的 SATA HRS 压力罐喷枪的使用信息，以下简称为 压力罐喷枪。同样也对操作、维护、保养、清洁和故障排除做了说明。 1.2. 目标群 本使用说明书适用于在汽车维修厂进行防腐和清洁工作的受过培训的人 员。 1.3. 事故防范 原则上，须遵守一般的和国家特定的事故预防条例以及相应的车间和操作 安全说明。 1.4. 备件、附件和易损件 必需只能使用 SATA 的原装备件、附件和易损件。非由 SATA 提供的附件...

  • Page 6: 安全提示

    SATA HRS 使用说明书 ■ 未使用个人防护装置。 ■ 未使用原装附件和备件。 ■ 擅自改装或进行技术变更。 ■ 自然损耗 / 磨损。 ■ 使用时非典型的冲击应力。 ■ 未经许可的安装和拆卸作业。 2. 安全提示 阅读并遵守下面列出的所有提示。不遵守或错误遵守提示，可能导致功能 故障或者造成重伤甚至死亡。 2.1. 对人员的要求 只有已完整阅读并理解本使用说明书的富有经验的专业人员和接受过指导 的人员才允许使用压力罐喷枪。不可在疲劳状态或者受毒品、酒精或药物 的影响时使用压力罐喷枪。 2.2. 个人防护设备 在使用压力罐喷枪以及对其进行清洁和保养过程中，始终穿戴允许的呼 吸、眼睛防护装备和护耳器、合适的防护手套、工作服和安全鞋。 2.3. 在有爆炸危险的区域的使用 允许将压力罐喷枪用于 / 存放于防爆区域 1 和 2 的有爆炸危险的区域内。 区域代码：...

  • Page 7: 交货标准

    SATA HRS 使用说明书 ■ 禁止使用卤代烃基清洁介质。 ■ 通过所使用的化学品的制造商查明清洁介质的情况。 处理介质 ■ 在处理清洁介质时，例如处理用于汽车排气系统的洗涤剂，仅可使用带 有塑料压力罐的变型产品。 ■ 在处理防腐介质时，例如蜡或底板防护层，优先使用带有铝制压力罐的 规格的喷枪。 已连接的部件 ■ 仅可使用 SATA 原装备件或配件。 ■ 在使用压力罐喷枪时，所连接的软管和管道必须能够安全承受预期的热 负荷、化学负荷和机械应力。 ■ 处于压力下的软管可能在松开时由于甩鞭式移动而造成损伤。在松开软 管前，始终使软管完全排气。 使用地点 ■ 禁止在有点火源例如明火、点燃的香烟的区域或非防爆电气设备周围使 用压力罐喷枪。 通用 ■ 切勿将压力罐喷枪对准生物。 ■ 遵守当地的安全性、事故预防、劳动保护和环保法规。 ■ 遵守事故防范规定 BGR 500。 3. 使用 预期用途 压力罐喷枪用于通过喷嘴系统将清洁介质和防腐介质喷涂到表面或引入到...

  • Page 8: 技术参数

    SATA HRS 使用说明书 6. 构造 压力罐喷枪 HRS-E 变型产品 [1-12] 空气接头 [1-1] HRS-E 压力罐装配法兰 [1-13] 压力罐，铝制 [1-2] HRS-E 竖管 [1-14] 竖管 [1-3] HRS-E 压力罐 [1-15] 快速联轴节 [1-4] 压力罐适配器 [1-16] 混合盖 [1-5] 竖管 [1-17] 安全阀 [1-6] 压力罐，塑料 [1-18] 止回阀 [1-7] 底圈 [1-19] 导向管...

  • Page 9: 正常运行

    SATA HRS 使用说明书 警告! 爆炸危险 使用不适合的压缩空气软管可能会导致爆炸。 → 仅使用耐溶剂、抗静电、完好无损、在技术上无瑕疵的压缩空气软管 且其持久耐压强度至少为 20.0 bar，内径至少为 9 mm，且泄漏电阻为 < 1MOhm，例如 SATA 空气软管（订货号 53090）。 提示！ 使用外螺纹为 1/4˝ 的压缩空气接口或者匹配的 SATA 螺纹接套。 使用干净的压缩空气，例如借助 SATA 过滤器 484（订货号 92320）。 ■ 检查所有螺钉是否稳固。 ■ 将压缩空气输入管道连接到空气接口 [1-12] 上。 9. 正常运行 在使用压力罐喷枪前，必须与制造商确认所使用清洁介质和防腐介质的可 用性。 9.1. 运行 警告! 摆动的喷嘴导致受伤危险...
  • Page 10 SATA HRS 使用说明书 ■ 将压力罐 [1-4] / [1-7] / [1-13] 拧下。 ■ 把涂料装入压力罐中。 如果是 HRS-E 变型产品 ■ 将涂料桶放入压力罐。 ■ 将竖管 [1-3] 插入涂料桶中。 ■ 拧紧压力罐。 ■ 通过快速联轴节 [1-15] 联接相应的喷嘴。 ■ 通过空气接口 [1-12] 将压力罐喷枪连接到压缩空气网络上 ■ 操作扳机护圈 [1-11]，开始使用压力罐喷枪。 ■ 在每次使用后，清洁压力罐喷枪和喷嘴（参见第 11.2章）。 9.2. 喷束检查...

  • Page 11: 保养和维护

    ■ 将快速联轴节 [2-4] 从混合盖 [2-5] 上拧下，同时反向固定混合盖。 安装新快速联轴节 ■ 使用Loctite 276 将快速联轴节 [2-4] 润湿。 ■ 将快速联轴节 [2-4] 旋到混合盖 [2-5] 上并拧紧。 10.2. 更换止回阀 拆卸止回阀 ■ 将螺旋塞 [2-1] 从枪体 [2-6] 上拧下。 ■ 从枪体中取出压力弹簧 [2-2] 和滚珠 [2-3]。 安装新的止回阀 ■ 将压力弹簧 [2-2] 和滚珠 [2-3]涂上 SATA 喷枪专用润滑油（订货号...
  • Page 12 ■ 从枪体中取出两个压力弹簧 [3-2] 和 [3-3]。 ■ 从枪体中抽出颜料针 [3-10]。 ■ 使用内六角扳手从枪体中拧出压紧螺栓 [3-4]，小心地将其取下。 ■ 从枪体中取出压力弹簧 [3-5] 和密封件 [3-6]。 安装新的针形密封件 ■ 将所有活动零件涂上 SATA 喷枪专用润滑油（订货号 48173）。 ■ 将密封件 [3-6] 锥体朝前装入枪体 [3-9]中。 ■ 装上压力弹簧 [3-5]。 ■ 旋入压紧螺栓 [3-4] 并将其拧紧。 ■ 将颜料针 [3-10] 推入枪体。 ■ 将两个压力弹簧 [3-2] 和 [3-3] 放到颜料针上。...

  • Page 13: 护理和存储

    → 不可将压力罐喷枪放到超声波设备中清洁。 ■ 将压力罐 [1-4] / [1-7] / [1-13]拧下，与此同时压力罐喷枪通过压力罐螺纹 排气。 ■ 将压力罐装填合适的清洁剂，拧紧到压力罐喷枪上。 ■ 用力晃动压力罐喷枪。 ■ 通过相联接的喷嘴经由快速联轴节 [1-15] 将压力罐喷枪喷洗干净，用一 块浸润了清洁剂的抹布或清洁刷清洁外表面。 ■ 将压力罐喷枪吹干。 11.3. 清洁止回阀 如果止回阀 [1-18] 功能失效，必须将其拆卸并清洁。 ■ 拆卸止回阀 [1-18]（参见第 10.2 章）。 ■ 使用合适的清洁剂彻底清洁弹簧 [2-2] 和滚珠 [2-3]。 ■ 将弹簧和滚珠涂上 SATA 喷枪专用润滑油（订货号 48173）。...
  • Page 14 SATA HRS 使用说明书 ■ 安装止回阀（参见第 10.2 章）。 11.4. 清洁进气阀 ■ 将压力罐 [1-4] / [1-7] / [1-13]拧下，与此同时压力罐喷枪通过压力罐螺纹 排气。 ■ 将进气阀 [3-8] 从枪体 [3-9] 中拧出。 ■ 用一块浸润了清洁剂的抹布或清洁刷清洁进气阀。 ■ 将进气阀吹干。 ■ 将进气阀入枪体。 12. 故障 下面的表中说明了故障、故障的原因及相应的排除措施。 如果故障无法通过所述补救措施得到排除，将压力罐喷枪寄到 SATA 客户 服务部。（地址见第 13章）。 故障 原因 解决办法...

  • Page 15: 售后服务

    径向喷嘴，360° 放射状斜向前和斜向后喷射 198762 圆形喷幅喷嘴，带有柔韧导向软管（用于底板防护） 1 个 206904 文丘里钩式喷嘴，Ø 5 mm，全套钩式喷嘴，长度 300 1 个 mm，带有柔韧导向软管、文丘里喷管，适于空腔和表 面应用 25486 圆形喷幅喷嘴，用于喷涂表面和车底保护 1 个 16170 快速联轴节 1 个 15. 备件 15.1. 带有铝制压力罐的 HRS 产品号 名称 数量 [4-1] 喷漆调节螺母 1 个 [4-2] 锁紧螺母 1 个 182 *...
  • Page 16 SATA HRS 使用说明书 产品号 名称 数量 [4-3] 空气活塞 1 个 11460 * [4-4] 凸轮杆，全套，带有 O 型圈 1 组 11494 [4-5] 空气接口件 1/4˝ （外螺纹） 1 个 133983 [4-6] 安全垫圈 1 个 3426 * [4-7] 扳机横销 1 个 12591 * [4-8] 扳机...
  • Page 17 SATA HRS 使用说明书 产品号 名称 数量 [5-8] 扳机 1 个 157305 [5-9] HRS 竖管 1 个 226324 [5-10] 阀，全套 1 组 68890 * [5-11] 15438 ** 枪针密封件套装 1 组 [5-12] 1 L 塑料压力罐 1 个 备询 [5-13] 平垫片 1 个 8318* [5-14] 压力容器适配器...

  • Page 18: 欧盟一致性声明

    182 * HRS 修理套装 1 组 161158 仅在修理套装 161158 内可供 ** 可作为服务单元供货 16. 欧盟一致性声明 制造商: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim 在此我们声明，下述已上市型号的产品其设计、结构和结构形式符合欧盟 指 令 2014/34/EU 的基本安全要求，包括声明发布之时有效的变更，并且根 据 2014/34/EU 欧盟指令以及考虑到 ATEX 产品标记，可以在爆炸性环境中 使用。 产品名称：..................喷漆枪 型号名称： ..................SATA HRS ATEX 标志：....
  • Page 19 • DIN EN ISO 12100:2011；“机器的安全，一般要求” • DIN EN 1953:2013 “涂装材料的喷涂和应用设备——安全要求” 采用的德国国家标准： • DIN 31000:2011“按照安全性设计技术产品的一般指导原则” 符合指令 2014/34/EU 附录 VIII 要求的文件与文件编号 70023722 一起保存 于规定位置编号 0123 中，保存期限为 10 年。 70806 Kornwestheim，2016 年 1 月 18 日 Albrecht Kruse 总经理 SATA GmbH & Co. KG...
  • Page 21 1. General information 1.1. Introduction These operating instructions contain important information for operating the pressurized cup spray gun SATA HRS, referred to hereinafter as pres- surized cup spray gun. They also describe use, care, maintenance, clean- ing and troubleshooting. 1.2. Target group These operating instructions are intended for preservation and cleaning work performed by trained staff in car repair workshops.
  • Page 22 Operating Instructions SATA HRS 1.5. Warranty and liability The SATA General Conditions of Sale and Delivery and further contractual agreements, if applicable, as well as the valid legislation at the time apply. SATA is not liable in case of ■ non-adherence to the operating manual.
  • Page 23 Connected components ■ Only use original SATA spare parts and accessories. ■ The connected hoses and lines must reliably withstand the thermal, chemical and mechanical loads expected when using the pressurized cup spray gun.
  • Page 24 Operating Instructions SATA HRS ■ Comply with the local regulations for safety, accident prevention, occu- pational health and safety and environmental protection. ■ Adhere to BGR 500 accident prevention regulations. 3. Use Intended Use The pressurized cup spray gun is intended for applying cleaning agents and preservatives onto surfaces or into cavities using wand systems.
  • Page 25 → Only use solvent-resistant, antistatic, undamaged and technically flawless compressed air hoses with permanent pressure resistance of minimum 20.0 bar,, inner diameter of minimum 9 mm and bleeder re- sistance of < 1MOhm, such as SATA air hose (Art. No. 53090).
  • Page 26 Notice! Use a compressed air connection with 1/4" outer thread or suitable SATA connection nipple. Use clean compressed air, for example with SATA filter 484 (Art. No. 92320). ■ Check that all screws are screwed tight. ■ Connect compressed air supply line to air connection [1-12].
  • Page 27 Operating Instructions SATA HRS Notice! Only use plastic pressurized cups when processing cleaning agents. Give preference to aluminium pressurized cups when processing pre- servatives. ■ Unscrew the pressurized cup [1-4] / [1-7] / [1-13]. ■ Fill material into the pressurized cup.
  • Page 28 Operating Instructions SATA HRS gun. ■ Unscrew the pressurized cup [1-4] / [1-7] / [1-13]; in doing so, the pres- surized cup spray gun is also vented at the cup thread. ■ Fill the pressurized cup with material. For version HRS-E ■...
  • Page 29 ■ Remove the pressure spring [2-2] and ball [2-3] from the gun body. Mount a new check valve ■ Coat the pressure spring [2-2] and ball [2-3] with SATA high perfor- mance grease (Art. No. 48173). ■ Insert the pressure spring and ball into the gun body [2-6].
  • Page 30 Operating Instructions SATA HRS For version with flow control ■ Screw the guide sleeve [1-19] with counter nut [2-20] and flow control nut [1-21] into the gun body [3-9]. 10.4. Replace the inlet valve Remove the inlet valve ■ Unscrew the pressurized cup [1-4] / [1-7] / [1-13]; in doing so, the pres- surized cup spray gun is also vented at the cup thread.
  • Page 31 ■ Remove the check valve [1-18] (see chapter 10.2). ■ Clean the spring [2-2] and ball [2-3] thoroughly with a suitable cleaning agent. ■ Coat the spring and ball with SATA high performance grease (Art. No. 48173). ■ Mount the check valve (see chapter 10.2).
  • Page 32 The following table describes malfunctions, their causes and correspond- ing remedies. If it is not possible to remedy the malfunctions with the described correc- tive action, send the pressurized cup spray gun to the SATA customer service department. (For address see chapter 13). Malfunction...
  • Page 33 Operating Instructions SATA HRS 14. Accessories Art. No. Description Number 16071 Rigid door wand, steel 1100 mm long, Ø 8 mm, with 1 pc. radial nozzle 360° radial and frontal fan 196832 Door wand, steel 150 mm working length, Ø 8 mm, 1 pc.
  • Page 34 Operating Instructions SATA HRS 15. Spare Parts 15.1. HRS with aluminium pressurized cup Art. Description Num- [4-1] Material flow control nut 1 pc. [4-2] 182 * Counter nut 1 pc. [4-3] 11460 * Air piston 1 pc. [4-4] 11494 Cam rod, cpl. with O-ring...
  • Page 35 Operating Instructions SATA HRS Art. Description Num- [5-3] 11460 * Air piston 1 pc. [5-4] 11494 Cam rod, cpl. with O-ring 1 set [5-5] 133983 Air connection piece 1/4˝ (outer thread) 1 pc. [5-6] 3426 * Safety washer 1 pc.
  • Page 36 Operating Instructions SATA HRS Art. Description Num- [6-3] 11460 * Air piston 1 pc. [6-4] 11494 Cam rod, cpl. with O-ring 1 set [6-5] 133983 Air connection piece 1/4˝ (outer thread) 1 pc. [6-6] 3426 * Safety washer 1 pc.
  • Page 37 Operating Instructions SATA HRS sion-hazard areas. Product description: ............paint spray gun Type designation: ..............SATA HRS ATEX classification: ..............II 2 G T4 Relevant EU directives • EU machinery directive 2006/42/EU • EU Directive 2014/34/EU Equipment and protective systems intended for...
  • Page 39 [ 6 ] [6-21] [6-22] [6-18] [6-19] [6-20] [6-1] [6-2] [6-17] [6-16] [6-4] [6-3] [6-15] [6-5] [6-6] [6-7] [6-14] [6-12] [6-8] [6-13] [6-11] [6-10] [6-9]...
  • Page 40 SATA GmbH & Co. KG Domertalstraße 20 70806 Kornwestheim Deutschland Tel. +49 7154 811-0 Fax +49 7154 811-196 E-Mail: info@sata.com www.sata.com...
  • Page 41 [ 4 ] [4-18] [4-19] [4-20] [4-21] [4-22] [4-1] [4-2] [4-17] [4-16] [4-4] [4-3] [4-15] [4-5] [4-14] [4-6] [4-13] [4-11] [4-7] [4-10] [4-12] [4-8] [4-9]...
  • Page 42 [ 5 ] [5-1] [5-19] [5-20] [5-21] [5-22] [5-23] [5-2] [5-18] [5-17] [5-3] [5-4] [5-16] [5-4] [5-15] [5-6] [5-14] [5-7] [5-11] [5-13] [5-8] [5-12] [5-10] [5-9]...
