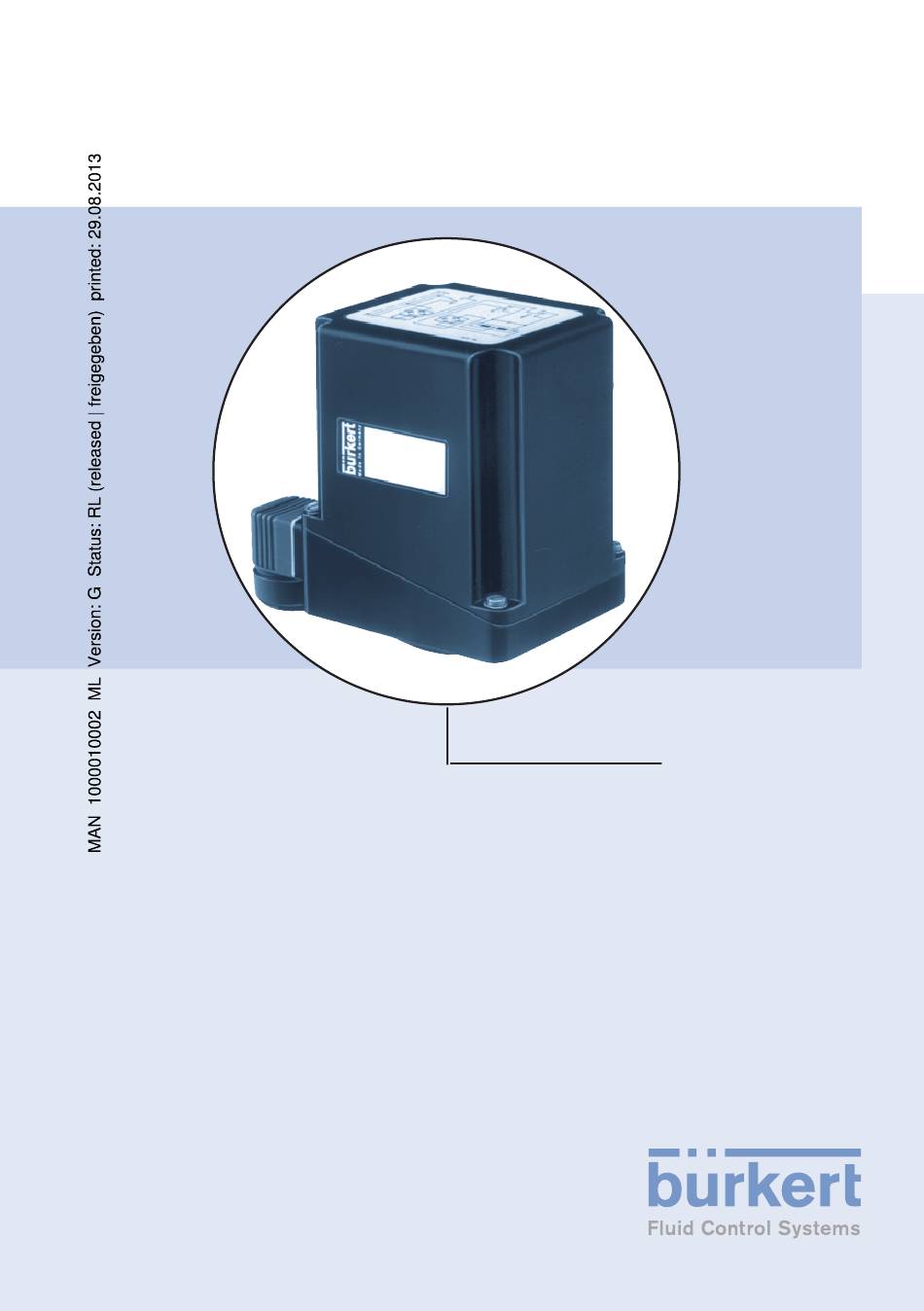

- Page 1 Operating Instructions Bedienungsanleitung Instructions de Service Type 3010 Motorized rotary actuator Elektromotorischer Drehantrieb Positionneur électrique...
- Page 2 We reserve the right to make technical changes without notice. Technische Änderungen vorbehalten. Sous resérve de modification techniques. © 2005 Bürkert Werke GmbH & Co. KG Operating Instructions 0507/05_EU-ML_00893219...
-
Page 3: Table Of Contents
Electromagnetic Rotary Actuator Type 3010 GENERAL NOTES ............................2 Symbols ............................2 Safety notes ..........................2 Application Guidelines .........................2 Scope of delivery .........................3 Warranty conditions ........................3 Approval ............................3 SYSTEM DESCRIPTION ..........................4 Application area ..........................4 Design .............................4 Installation ............................4 TECHNICAL DATA ............................. 5 Dimensions .............................5... -
Page 4: General Notes
• On non-observance of this note and unauthorized interference with the device, we will refuse all liability and the guarantee on device and accessories will become void! Application Guidelines The motorised rotary actuator can be used as ON / OFF or as a control drive. 2 - 3010... -
Page 5: Scope Of Delivery
023187 You can obtain an excerpt form the type approval from the address below Bürkert Werke GmbH & Co KG Zulassungsbeauftragter Chrisitan-Bürkert-Str. 13 - 17 74653 Ingelfingen 3010 - 3... -
Page 6: System Description
- Mount the drive on a standard ISO 5211/FO5 flange (male square) or Bürkert flange. - Secure the drive with M6 screws or Ejot PT-screw KA 40 WN 1441 (Bürkert flange pattern). ATTENTION! The drive must not run against or be blocked by an external stop. 4 - 3010... -
Page 7: Technical Data
TECHNICAL DATA Dimensions Type 3010 (male square) Flange pattern according to ISO 5211 14.5 Ø Ø General data Ambient temperature -20 ... +60 °C Weight appr. 0.8 kg Duty cycle AC: Intermittent operation 70 % ED DC: Continuous operation 100 % ED... -
Page 8: Mechanical Data
4 to 20 mA input 0 to 10 V > 10 kΩ input Accuracy with standard signal control Linearity deviation < ±1.5 % Hysteresis < ±1.5 % Factory delivery with standard signal control "CLOSED" position (min. Signal = "CLOSED" position) 6 - 3010... -
Page 9: Electrical Connections
If several drives are con- nected in parallel via a common control switch or relay contact, fault currents may occur that could lead to the destruction of the drive. Circuit diagram for Type 3010 Standard model AC Standard model DC... - Page 10 S9 to S12 in Position 1: 10 V / 20 mA = OPEN S9 to S12 in Position 2: 10 V / 20 mA = CLOSED S13 and S14 in Position 1: 0 ... 10 V input S13 and S14 in Position 2: 0/4 ... 20 mA input 8 - 3010...
-
Page 11: Putting Into Operation
Check the following within the context of the service work: • that the connections are firmly seated, • the plastic body for cracks and other visible damage, • the maintenance of the permitted temperatures (see the TECHNICAL DATA chapter), • the proper functioning of the device. 3010 - 9... -
Page 12: Service Intervals
• Put the device back into operation. TRANSPORT AND STOCKAGE Transport and storage are only permitted in the original packaging. DISPOSAL NOTE Observe the national regulations for the disposal of waste in the respective country of use. 10 - 3010... - Page 13 TECHNISCHE DATEN ...........................15 Abmessungen ..........................15 Allgemeine Daten ........................15 Mechanische Daten ........................16 Elektrische Daten ........................16 Elektrische Anschlüsse ......................17 Schaltbilder Typ 3010 ......................17 INBETRIEBNAHME ............................19 BEDIENUNG UND FUNKTION .........................19 INSTANDHALTUNG ............................19 Sicherheitshinweise ........................19 Wartung ............................19 Wartungsintervalle ........................
-
Page 14: Allgemeine Hinweise
• Bei Nichtbeachtung dieser Hinweise und unzulässigen Eingriffen in das Gerät entfällt jegliche Haftung unsererseits, ebenso erlischt die Garantie auf Geräte und Zubehörteile! Bestimmungsgemäßer Gebrauch Der elektromotorische Drehantrieb ist als AUF / Zu oder als Regelantrieb einsetzbar. 12 - 3010... -
Page 15: Garantiebestimmungen
Typgenehmigungszeichen in den Verkehr gebracht. 023187 Einen Auszug der Typgenehmigung erhalten Sie unter der unten stehenden Adresse. Bürkert Werke GmbH & Co KG Zulassungsbeauftragter Chrisitan-Bürkert-Str. 13 - 17 74653 Ingelfingen 3010 - 13... -
Page 16: Systembeschreibung
- Antrieb auf Normflansch ISO 5211/FO5 (Außenvierkant) oder Bürkert-Flansch aufsetzen - Antrieb mit Schrauben M6 bzw. Ejot PT-Schraube KA 40 WN 1441 (Bürkert- Flanschbild) befestigen. ACHTUNG! Der Antrieb darf nicht gegen einen externen Anschlag fahren bzw. blockiert werden. 14 - 3010... -
Page 17: Technische Daten
TECHNISCHE DATEN Abmessungen Typ 3010 (Außenvierkant) Flanschbild nach ISO 5211 14,5 Ø Ø Allgemeine Daten Umgebungstemperatur -20 bis +60 °C Gewicht ca. 0,8 kg Nennbetriebsart AC: Aussetzbetrieb 70 % ED DC: Dauerbetrieb 100 % ED Schutzart IP 65 Zulassung Typgenehmigung beim Kraftfahrtbundesamt... -
Page 18: Mechanische Daten
< 50 Ω Normsignaleingang 4 bis 20 mA eingang 0 bis 10 V > 10 kΩ eingang Genauigkeit bei Normsig- nalansteuerung Linearitätsabweichung < ±1,5 % Hysterese < ±1,5 % Werksauslieferung bei Normsignalansteuerung Stellung "ZU" (min. Signal = Stellung "ZU") 16 - 3010... -
Page 19: Elektrische Anschlüsse
Bei Drehantrieben mit Wechselstrommotor ist jeder Drehantrieb über einen eigenen Schalter oder ein eigenes Relais anzusteuern. Bei direktem Parallelschalten mehrerer Antriebe über einen gemein- samen Ansteuerschalter oder Relaiskontakt entstehen Fehlströme, die zur Zerstörung des Antriebes führen können. Schaltbilder Typ 3010 Standardausführung AC Standardausführung DC rechts (AUF) - Page 20 S9 bis S12 in Stellung 1: 10 V / 20 mA = AUF S9 bis S12 in Stellung 2: 10 V / 20 mA = ZU S13 und S14 in Stellung 1: 0 ... 10 V Eingang S13 und S14 in Stellung 2: 0/4 ... 20 mA Eingang 18 - 3010...
-
Page 21: Inbetriebnahme
Wartung Überprüfen Sie im Rahmen der Wartung: • die Anschlüsse auf festen Sitz, • das Kunststoffgehäuse auf Rissbildung und andere sichtbare Schäden, • die Einhaltung der zulässigen Temperaturen (siehe Kapitel Technische Daten), • die bestimmungsgemäße Funktion. 3010 - 19... -
Page 22: Wartungsintervalle
Setzen Sie das Gerät außer Betrieb, schalten Sie es spannungsfrei! • Beseitigen Sie den Fehler. • Nehmen Sie das Gerät wieder in Betrieb. TRANSPORT UND LAGERUNG Transport und Lagerung sind nur in Originalverpackung gestattet. ENTSORGUNG HINWEIS Beachten Sie die nationalen Vorschriften zur Abfallentsorgung im jeweiligen Einsatzland. 20 - 3010... - Page 23 Dimensions ..........................25 Caractéristiques générales ...................... 25 Caractéristiques mécaniques ....................26 Caractéristiques électriques ....................26 Branchements électriques ....................... 27 Schémas de connexions type 3010 ..................27 MISE EN SERVICE ............................29 COMMANDE ET FONCTIONNEMENT ....................29 MAINTENANCE ..............................29 Consignes de sécurité ......................29 Entretien ............................
-
Page 24: Indications Generales
à l'intérieur de l'appareil. Il en résulterait par ailleurs l'extinction de la garantie sur l'appareil et les accessoires! Utilisation conforme aux instructions L'entraînement rotatif à moteur électrique peut être utilisé pour les fonctions OUVRIR / FERMER ou comme mécanisme régulateur. 22 - 3010... -
Page 25: Clauses De Garantie
(Kraftfahrtbundesamt) sous le numéro e1*72/245*95/54*3187*00 et seront mis en circulation avec d'la marque d'homologation indiquée. 023187 Vous recevrez un extrait de l'homologation à l'adresse ci-dessous: Bürkert Werke GmbH & Co KG Zulassungsbeauftragter Chrisitan-Bürkert-Str. 13 - 17 74653 Ingelfingen 3010 - 23... -
Page 26: Description Du Systeme
- Poser l'entraînement sur une bride standard ISO 5211/FO5 (carré mâle) ou une bride Bürkert. - Fixer l'entraînement au moyen de vis M6 resp. de vis PT Ejot KA 40 WN 1441 (modèle de bride Bürkert). ATTENTION! L'entraînement ne doit pas venir heurter une butée externe, resp. être bloqué. 24 - 3010... -
Page 27: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES Dimensions Type 3010 (carré mâle) Profile de bride selon ISO 5211 14,5 Ø Ø Caractéristiques générales Température ambiante -20 ... +60 °C Poids env. 0,8 kg Mode de service nominal AC: service discontinu 70 % ED DC: service continu 100 % ED... -
Page 28: Caractéristiques Mécaniques
0 à 10 V > 10 kΩ entrée Précision lors de l'activation écart de linéarité < ±1,5 % du signal standard hystérésis < ±1,5 % Livraison d'usine avec activation signal standard position "FERME" (signal min. = position "FERME") 26 - 3010... -
Page 29: Branchements Électriques
Si vous connectez directement plusieurs entraînements en parallèle via un interrupteur de com- mande commun ou un contact de relais, des courants de défaut susceptibles de détruire l'entraînement se créent. Schémas de connexions type 3010 Exécution standard AC Exécution standard DC droite... - Page 30 10 V / 20 mA = OUVERT S9 à S12 en position 2: 10 V / 20 mA = FERME S13 et S14 en position 1: entrée 0 ... 10 V S13 et S14 en position 2: entrée 0/4 ... 20 mA 28 - 3010...
-
Page 31: Mise En Service
• que les raccords soient bien serrés, • l'absence de fissure et autres dégâts visibles sur le carter en plastique, • le respect des températures tolérées (voir chap. CARACTERISTIQUES TECHNI- QUES), • le fonctionnement conforme à la destination. 3010 - 29... -
Page 32: Intervalle D'entretien
• Remettre l'appareil en service. TRANSPORT ET STOCKAGE Le transport et le stockage ne sont autorisés que dans l'emballage original. MISE AU REBUT REMARQUE Tenir compte des prescriptions nationales du pays d'emploi pour la mise au rebut. 30 - 3010... - Page 33 Fax + 49 (0) 7940 - 10 91 448 E-mail: info@de.buerkert.com International Contact addresses can be found on the internet at: Die Kontaktadressen finden Sie im Internet unter: Les adresses se trouvent sur internet sous : www.burkert.com Bürkert Company Locations...
