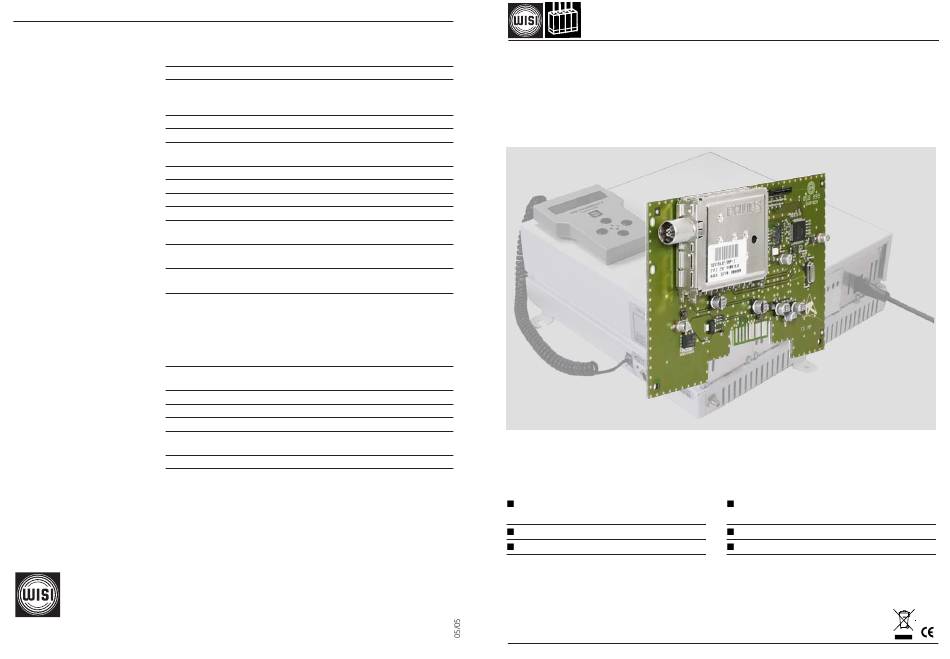

Wisi MINI OM 11 Operating Instructions

Technische Daten / Specifications
Eingang / Input
Frequenzbereich / Frequency range
Eingangspegel / Input level
Kanalbandbreite / Channel bandwidth
Abstimmschritte / Tuning steps
Frequenz offset / Frequency offset
COFDM-Spektrum / COFDM spectrum
Modulation
Schutzintervall / Protection intervall
Fehlerschutz / Error correction
TS-Ausgang / TS output
Allgemeines / General data
Anschlüsse / Connectors
- Antennen-Eingang mit
- Antenna input with
- TS-Ausgang / output
- Betriebsspannung / Power supply
Betriebsspannung /
Power supply
Leistungsaufnahme / Power consumption
Betriebstemperaturbereich / Operating temperature
Lagertemperatur / Storage temperature
Max. Luftfeuchte nicht kondensierend /
Max. humidity non condensing
Abmessungen / Dimensions
WILHELM SIHN JR. GmbH & Co. KG
Empfangs- und Verteiltechnik
Wilhelm-Sihn-Straße 5-7, 75223 Niefern-Öschelbronn
Tel . 07233 / 66-292, Fax. 66-320, http://www.wisi.de
... a link to the future
145-862 MHz
25 - 90 dBµV
QAM 64, 7/8 40 dBµV
QPSK, 1/2 25 dBµV
7 / 8 MHz
500 kHz
8 MHz ± 166,67 kHz
7 MHz ± 125,00 kHz
2k-FFT, 8k-FFT
QPSK, 16-QAM, 64-QAM
1/4, 1/8, 1/16, 1/32
1/2, 2/3, 3/4, 5/6, 7/8
Parallel Transportstrom-Ausgang
Parallel Transport stream output
5 VDC / 60 mA Antennenversorgung
5 VDC / 60 mA power supply
LIF Anschluß für flexibles Folienkabel
LIF connector for flexible foil cable
PCB-Anschluß / PCB connector
3.3 VDC 150 mA
5.0 VDC 300 mA
2 W
0°C ... +55°C
-25°C ... +75°C
95 %
90 x 136 x 15 mm
Technische Änderungen vorbehalten
Technical modifications reserved

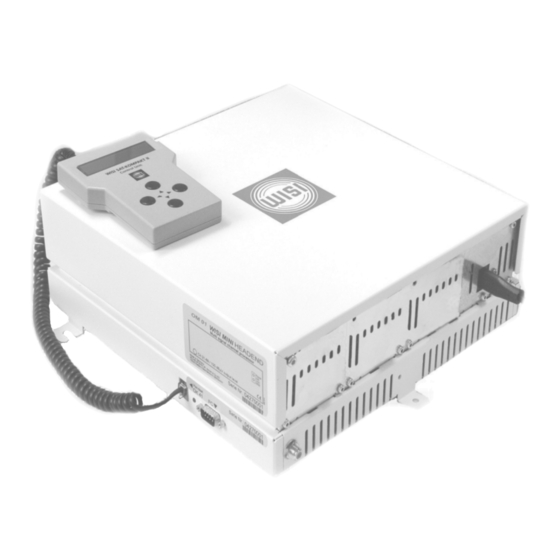

WISI MINI HEADEND
OM 11 DVB-T in Transportstrom(TS) Empfangsmodul (FE)
OM 11 DVB-T to Transport stream (TS) channel processor (FE)
Empfang eines DVB-T Signales 145 - 862 MHz
und Umsetzung in einen Transportstrom
Antennen-Eingang mit 5 VDC / 60 mA Speisung
Transportstrom-Ausgang
Legende / Legend
FE = Front End
TS = Transport Stream
FTA = Free To Air
Betriebsanleitung
Operating instructions
Reception of a DVB-T signal 145 - 862 MHz and
channel processing into an transport stream
Antenna input with 5 VDC / 60 mA power supply
Transport stream output
044 852
