Austausch der Stromwandler
(nur bei Schalterbaugröße I und II)
Replacement of transformers
(only for size I and II circuit-breaker)
Betriebsanleitung/Operating Instructions
Gefährliche elektrische Spannung!
vor Beginn der Arbeiten
Gerät spannungsfrei schalten
und gegen Wiedereinschalten sichern!
Einbau und Montage nur durch Fachpersonal!
Bei Nichtbeachtung können Tod, schwere Körperver-
letzung oder erheblicher Sachschaden die Folge sein.
1.
1.1
1.4
1.2
1.3

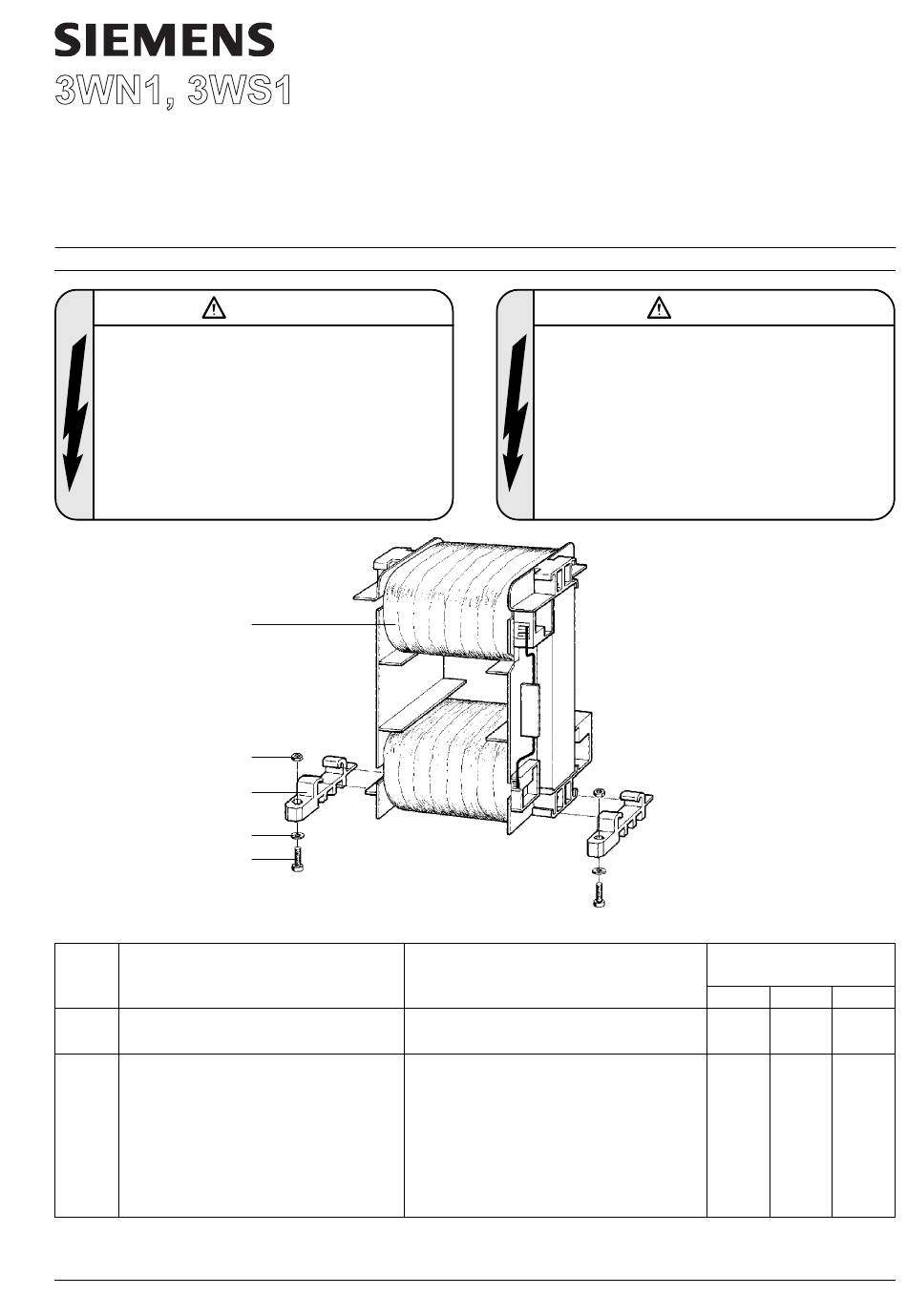

Fig. 1
Inhalt der Packeinheit für Stromwandler (1, 3, oder 4 Stück)
Pos.
Benennung
Item
1.
Stromwandler
1.1
Sechskantmutter M4 DIN 934
1.2
Scheibe A4,3 DIN 6798
1.3
Zylinderschraube M4x20-4 DIN 7985
1.4
Halter
-
Kabelbinder (ohne Abbildung)
-
Nennstromschilder und Gerätekenn-
zeichnungsschiIder (ohne AbbiIdung)
1) 1 Satz
Bei Schalterbaugröße III können die Stromwandler nur im
Herstellerwerk ausgebaut bzw. ersetzt werden.
Alle Rechte vorbehalten. All rights reserved.
© Siemens AG 2002
Bestell-Nr./Order No.: 3ZX1812-0WX31-5AN3 / 9239 9532 174 0C
Warnung!
(Baugr. I)
(Baugr. II)
Only qualified personnel may perform installation
Non-observance of the safety instructions and
warnings can result in death, severe personal
Contents of packing unit for transformers (Quantity 1, 3 or 4)
Designation
Transformer
Hexagonal nut M4 DIN 934
Washer A4.3 DIN 6798
Fillister-head screw M4x20-4 DIN 7985
Support
Cable binder (without diagram)
Rated-current and item designation
plates (without diagram)
Circuit-breakers of size III can be removed and replaced
onlyat the manufacturer's works.
3WX3142-2C . . 0
3WX3142-2D . . 0
Caution!
Hazardous voltage!
Before starting work
isolate device
and secure against reclosing!
and assembly work.
injury or property damage.
3WX31 42-2C . . 0
3WX31 42-2D . . 0
00
Stück
Qty.
1
2
2
2
2
3
0
10
20
Stück
Stück
Qty.
Qty.
1)
1)
3
4
6
8
6
8
6
8
6
8
9
12
1
1
1
