RIESE SAFE 2 Operating Instructions Manual

riese electronic gmbh
Junghansstraße 16
D-72160 Horb a. N.
Tel. +49-(0)7451-55010
Fax. +49-(0)7451-550170
http:\\www.riese-electronic.de
Zielgruppe/
Target audience
Zeichenerklärung/
Explanation of
signs
!
⇒

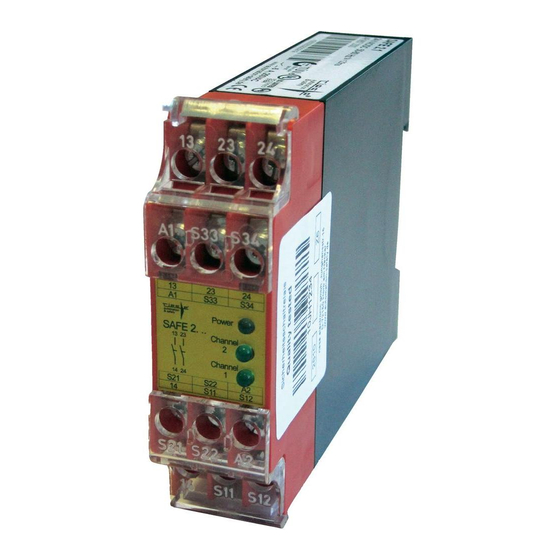

SAFE 2 / SAFE 2.1 / SAFE 2.2
160813
Einleitung
Diese Betriebsanleitung soll Sie mit den
Not-Halt-Sicherheitsrelais und Schutz-
türwächter SAFE 2 / SAFE 2.1 bzw. dem
Nachschaltgerät für Sicherheitsmatten
SAFE 2.2 vertraut machen.
Die Betriebsanleitung richtet sich an fol-
gende Personen:
Qualifizierte Fachkräfte, die Sicher-
heitseinrichtungen für Maschinen und
Anlagen planen und entwickeln und
mit den Vorschriften über Arbeitssi-
cherheit und Unfallverhütung vertraut
sind.
Qualifizierte Fachkräfte, die Sicher-
heitseinrichtungen in Maschinen und
Anlagen einbauen und in Betrieb
nehmen.
In dieser Betriebsanleitung werden einige
Symbole verwendet, um wichtige Infor-
mationen hervorzuheben:
Dieses Symbol steht vor Textstellen, die
unbedingt zu beachten sind. Nichtbeach-
tung führt zur Verletzung von Personen
oder zu Sachbeschädigung
Dieses Symbol kennzeichnet Textstellen,
die wichtige Informationen enthalten.
Dieses Zeichen kennzeichnet auszufüh-
rende Tätigkeiten
Nach diesem Zeichen wird beschrieben,
wie sich der Zustand nach einer ausge-
führten Tätigkeit ändert.
©
Copyright
Alle Rechte vorbehalten. Änderun-
gen, die dem technischen Fortschritt dienen, vor-
behalten.
Original
für Not-Halt Sicherheitsre-
lais und Schutztürwächter
SAFE 2 / SAFE 2.1, Nachschalt-
13 23 24
gerät für Sicherheitsmatten SA-
FE 2.2
A1 S33 S34
riese
Original operating Instructions
Safe 2
Power
13 23
for emergency relay and safety
Channel
2
Channel
gate monitoring relay
14 24 1
SAFE 2/SAFE 2.1, mat-control
S21 S22 A2
relay SAFE 2.2
14 S11 S12
Introduction
This operating instruction should make
you familiar with the emergency stop and
safety gate monitoring relays SAFE 2 /
SAFE 2.1, respectively the mat-control
relay SAFE 2.2.
The operating instruction is addressed to
the following persons:
Qualified professionals who plan and
develop safety equipment for ma-
chines and plants and who are famil-
iar with the safety instructions and
safety regulations.
Qualified professionals, who install
safety equipment into machines and
plants and put them into operation.
The operating instruction contains sev-
eral symbols which are used to high-light
important information:
This symbol is placed in front of text
which has to be absolutely paid attention
to. Nonobservance leads to serious inju-
ries or damage to property.
This symbol is placed in front of text,
which contains important information.
This sign is placed in front of activities
After this sign follows a description on
how the situation has changed after an
activity is performed.
©
Copyright
serve technical improvements are reserved.
Betriebsanleitung
All rights reserved. Changes, which
1/10
