Clas Ohlson PDV-196-UK Instruction Manual

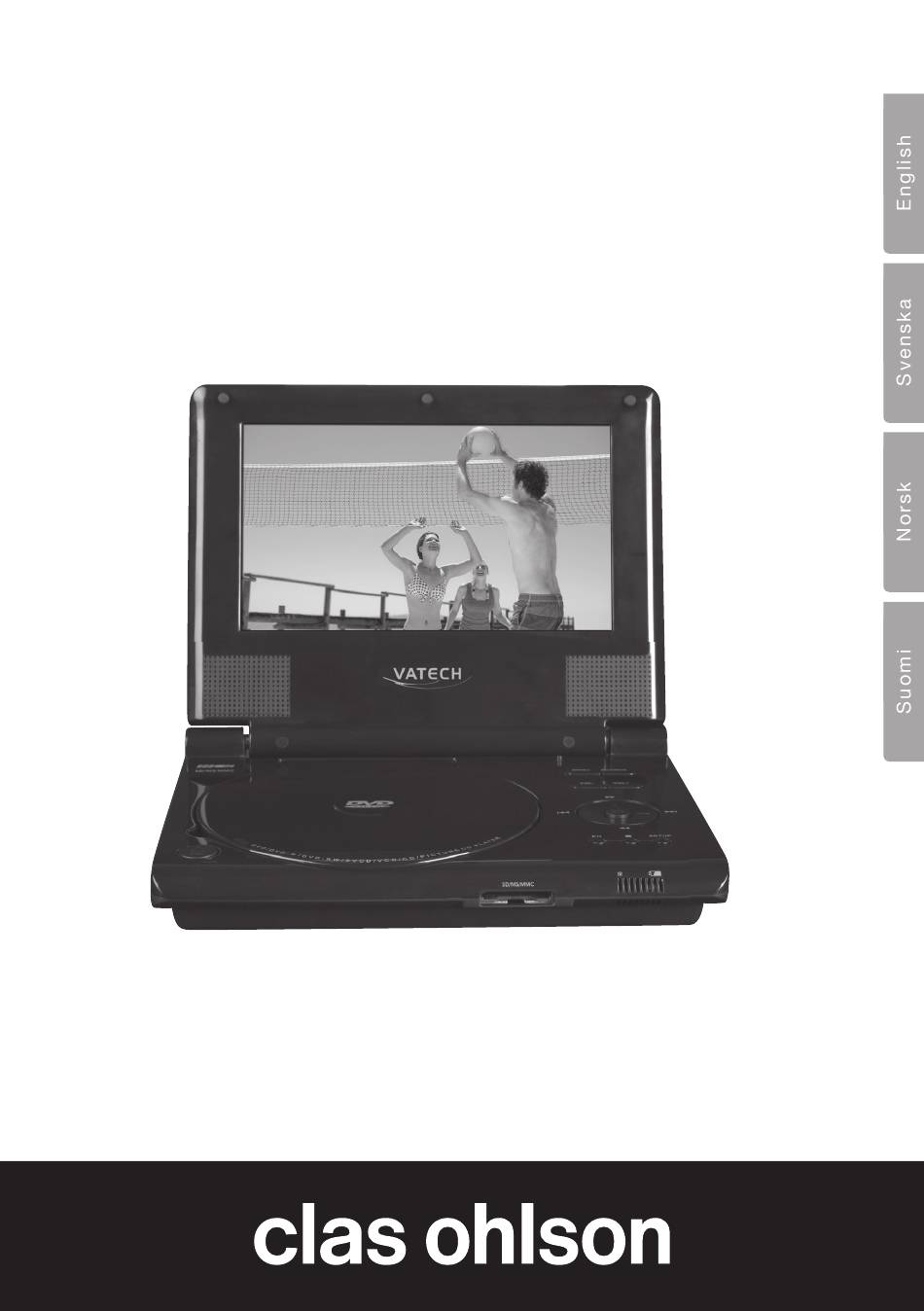

7" tft
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

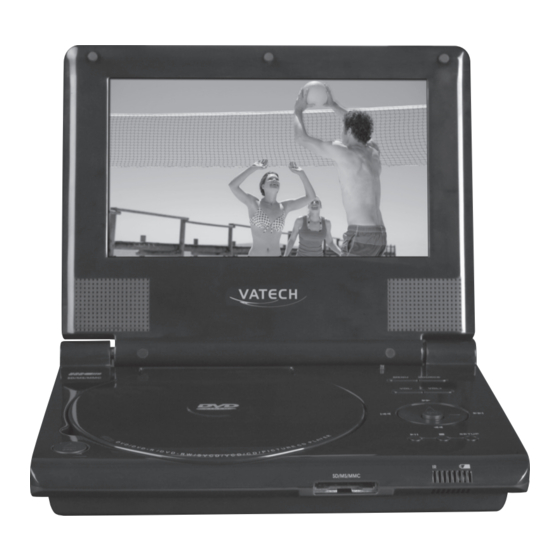

7" TFT Portable DVD Player
Portabel DVD med 7" TFT-skärm
Portabel DVD-spiller med 7" TFT-skjerm
Kannettava dvd-soitin, jossa 7":n TFT-näyttö
Art.no
Model
18-8176
PDV-196-UK
38-3952
PDV-196
Ver. 201007

Advertisement

Table of Contents
loading

Related Manuals for Clas Ohlson PDV-196-UK

Summary of Contents for Clas Ohlson PDV-196-UK

  • Page 1 7″ TFT Portable DVD Player Portabel DVD med 7″ TFT-skärm Portabel DVD-spiller med 7” TFT-skjerm Kannettava dvd-soitin, jossa 7”:n TFT-näyttö Art.no Model 18-8176 PDV-196-UK 38-3952 PDV-196 Ver. 201007...

  • Page 2: Package Contents

    7″ TFT Portable DVD Player Art.no 18-8176 Model PDV-196-UK 38-3952 PDV-196 Please read the entire instruction manual before using the product and save it for future reference. We reserve the right for any errors in text or images and any necessary changes made to technical data. If you have any questions regarding technical problems please contact Customer Services. 1. Safety • This product should only be repaired by qualified service technicians. • The product should not be taken apart or modified. • The product is designed for indoor use only. • Never expose the device to high temperatures, blows, dampness or moisture. • Do not place the product where there is a risk of it falling into water or other liquid. Do not place any objects which contain liquid on the product, e.g. flower vases or fizzy drinks. • Do not place the device in damp, dusty environments or where there are heavy vibrations. • Shut off the standby function and pull out the plug at night, or if you plan to be away for an extended period. • Never expose the battery to high temperatures. • Prolonged exposure to high volume from the headphones can cause hearing damage. • Place the device on a flat surface during use. • Only use the supplied car charger.

  • Page 3: Buttons And Functions

    3. Buttons and functions DVD player 1. TFT screen 2. Speakers 3. [MENU] – Displays disc menu 4. SOURCE – Selects audio/video source: DISC (DVD,CD,etc.) – CARD (memory card) – USB (USB device) 5. [VOL +] – Increases volume 6. [VOL –] – Decreases volume 7. [OK] – Confirm 8. [◄▲►▼] – Direction buttons 9. [SETUP] – Opens main menu 10. [ ■ ] – Stops playback 11. [►II ] – Starts or pauses playback 12. [ ▲ ] – Opens/closes disc tray 13. [CARD] – Memory card slot 14. USB port 15. Stereo headphone connection (Ø 3,5 mm) 16. AV OUT – AV output 17. [POWER ON/OFF] – Power switch 18. DC In – AC/DC adaptor connection 15 16 17 18...
  • Page 4 Remote control 19. [MUTE] – Mutes volume. 20. [SOURCE] – Selects audio/video source: DISC (DVD,CD,etc.) – CARD (memory card) – USB (USB device). 21. [ 0-9 ] – Numerical buttons. 22. [DISPLAY] – Displays disc playback time and status information. 23. [10+] – Numerical button for 10x e.g. for 32, enter = [10+] [10+] [10+] [2]. 24. [MENU/PBC] – Opens the DVD’s root menu (DVD). PBC on/off (VCD). 25. [AUDIO] – Press the required number of times to select the desired language (DVD). Press the required number of times to choose the desired audio channel: Left, Right, Mix or Stereo (MP3, CD VCD). 26. [►I I ] – Starts or pauses playback. 27. [ ■ ] – Stops playback. Pressing once will resume playback from the point from where you stopped. Press twice to start from the beginning. 28. [MODE] – Display settings: brightness, contrast, saturation (colour intensity). 29. [VOL +/-] – Increases/decreases volume. 30. [►►I ] – Next chapter. 31. [ I◄◄] – Previous chapter. 32. [►►] – Fast forward. 33. [◄◄] – Fast rewind. 34. [ SEARCH ] – Searches for time, title or chapter. 35. [STEP] – Displays one frame at a time. 36. [SUBTITLE] – Changes subtitle language. 37. [ANGLE] – Changes the picture angle (if supported by the DVD). 38. [TITLE] – Returns to the DVD menu. 39. [◄▲►▼] – Direction buttons 40. [ENTER] – Confirm. 41. [SETUP] – Opens/closes the main menu. 42. [REPEAT] – Repetition. Chapter/title/off (in DVD mode). Repeat single (repeat once), all, off (i VCD mode). Repeat single (repeat once), folder, off (in MP3/CD mode). 43. [SLOW] – Reduces playback speed. 44. [PROGRAM] – Opens programme mode. The programme menu will be displayed. Select the desired file using the direction buttons (23): Press [►II ] to start playback. To cancel: Press [PROGRAM] and select “Clear program” and press [PROGRAM]. 45. [ZOOM] – Changes zoom settings 1 – 2 – 3 – off (normal display mode).
  • Page 5 STEP MUTE SOURCE DISPLAY MENU SUBTITLE AUDIO /PBC TITLE ENTER MODE VOL- VOL+ REPEAT SLOW ZOOM Open the battery cover and insert a (CR2025) according to the polarity marking.
  • Page 6 4. Use 1. Connect the adaptor to a power point and the DC plug to DC IN (18). 2. Set the power switch (17) to the ON position. 3. Open the disc tray by pressing [ ▲ ] (13) and press a disc securely onto the spindle (or connect a USB stick or SD memory card). 4. Press [SOURCE] (20) and select DISC, CARD, or USB using [▲] [▼]. 2. Confirm by pressing [ENTER] (40). 3. Select the desired folder/file using [▲] [▼]. 4. Press [►II ] (26) to start playback of the selected folder/file. Push again to pause. 5. Stop playback by pressing [ ■ ] (27). 4.1 Settings 1. Press [SETUP] (40) to open the main menu: Language (language settings) – Video (video settings) – Audio (audio settings) – Rating (parent control) – Misc (reset to manufacturer’s original settings). 2. Use the direction keys [▲▼◄►] to select sub-menus. 3. Confirm by pressing [ENTER] (40). 4. Exit the main menu by pressing [SETUP] (41). Language Language – Selects menu language. Language Aspect Ratio Language English Language Subtitle – Selects subtitle language.
  • Page 7 Audio Smart Sound (selects preset equalizer settings, OFF (original sound) – Classical – Rock – Jazz - Pop). Rating Parental control (restricts access for “adult content”). A password is required to adjust the settings. The preset factory password is: 1369. Miscellaneous Use Default Settings (resets to manufacturer’s original settings). 4.2 Display Insert a disc containing MP3 files. 1. Display’s the disc’s file structure. 2. Use the navigation buttons [▲▼◄►] to select the desired file. Confirm by pressing [ENTER] (40). 3. Exit the main menu by pressing [SETUP] (41). Stop 2/156 /mp3/A01.mp3 Filter Audio Repeat Photo Video Mode Single Normal Folder Edit mode Shuffle Program view Music intro Add to program JPEG Preview Filter – Sets the file type to be displayed; Audio, Photo (still images) or Video.

  • Page 8: Care And Maintenance

    4.3 Playback 1. Press [SOURCE] (20) and select DISC or USB using [▲]/[▼]. 2. Confirm by pressing [ENTER] (40). 3. Select the desired folder/file using [▲]/[▼]. 4. Press [ENTER] (40) to start playback of the selected folder/file. Playback settings 1. Press [SOURCE] (20) and select DISC or USB using [▲]/[▼]. 2. Confirm by pressing [ENTER] (40). 3. Open sub-menus using [►] (Filter – Repeat – Mode – Edit mode – Program view – Add to program). 4. Select the desired sub-menu using [▲]/[▼]. 5. Press [ENTER] (40) the required number of times to select the desired function. 6. Save settings and exit the main menu by using [◄]. 5. Care and maintenance Cleaning • Always unplug the adaptor from the wall socket before cleaning. • Make sure that no liquids penetrate the DVD player. • Use only a lightly moistened cloth when cleaning the exterior. • Never use solvents or strong detergents. Disc care • Hold the disc by the hole and edge when handling in order to avoid fingerprints and dirt from contaminating the surface. • Do not bend the disc or expose it to direct sunlight or heat. • Clean the discs with a soft dry cleaning cloth starting from the centre and working outwards. Never use solvents or strong detergents.

  • Page 9: Troubleshootin

    6. Troubleshootin Problem Suggested remedy The product does Make sure the battery is fully charged. not turn on or turns Check that the adaptor is connected correctly. off by itself. Start the device by turning it on and off with the switch. The product does Make sure the remote control’s batteries are not react to the re- correctly inserted. mote’s commands. Insert new batteries. Make sure the remote is aimed at the sensor on the front of the DVD player. Make sure that no objects are blocking signals from the remote. No picture or Make sure that all audio and video leads are correctly sound. connected. Make sure that the disc is one of the following: DVD, DVD-R, DVD-RW or CD. Make sure that the disc is whole, scratch-free and correctly in place with the label facing upwards. Make sure the DVD player’s laser pickup is not dirty. Contact Customer Services if this is the case. Make sure that any connected TV is set to the correct channel (VIDEO, AV, etc.). Poor sound or Check the disc. Use a clean and scratch free disc. picture. 7. Disposal Follow local ordinances when disposing of this product. If you are unsure of how to dispose of this product, please contact your local authority.

  • Page 10: Specifications

    8. Specifications Input voltage: Primary 100 –240 Volt AC, 50/60 Hz Sec. 9 V, 1A (+ centre) Power consumption: <10 W Weight: 0.73 Kg Size: 200 x 157 x 41 mm (L x W x H) Screen: 7″ TFT (16:9) Outputs: Video output 1.0 V(p-p) / 75Ω Audio output 1.4 V rms (1 KHz, 0 dB) Output power: 2 x 1 W Operating environment: Humidity: 5% to 90% Remote control: Battery: 1 x CR 2025 System Laser: Semiconductor laser, wavelength 650 nm Signal system: PAL / NTSC Operating range: 20 Hz to 20 kHz (1 dB) SNR: More than 80 db (analogue output) Dynamic: More than 85 db (DVD/CD) Battery Terminal voltage: 7.4 V Charging time: 3 – 4 hours Operating time: 3 – 4 hours Storage and use Storage Temperature Humidity...
  • Page 12 Portabel DVD med 7″ TFT-skärm Art.nr 18-8176 Modell PDV-196-UK 38-3952 PDV-196 Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan). 1. Säkerhet • Produkten får endast repareras av kvalificerad servicepersonal. • Produkten får inte demonteras eller ändras. • Produkten är avsedd endast för inomhusbruk. • Utsätt aldrig apparaten för höga temperaturer, stötar, fukt eller väta. • Placera inte produkten så att den kan falla ner i vatten eller annan vätska. Ställ inte heller några föremål som innehåller vätska på produkten, t.ex. blomvas eller dryck. • Placera inte apparaten i en fuktig, dammig miljö eller där det förekommer starka vibrationer. • Stäng av eventuell standby-funktion och dra ur nätadaptern från vägguttaget om natten eller när du reser bort. • Utsätt aldrig batteriet för höga temperaturer. • Långvarig exponering av hög ljudvolym från hörlurar kan orsaka hörselskador. • Placera enheten på en horisontell yta under användning. • Använd endast den bifogade biladaptern.

  • Page 13: Knappar Och Funktioner

    3. Knappar och funktioner DVD-spelare 1. TFT-skärm. 2. Högtalare. 3. [MENU] – Visa skivmeny. 4. SOURCE – Välj ljudkälla: DISC (skiva) – CARD (minneskort) – USB (USB-enhet). 5. [VOL +] – Öka volymen. 6. [VOL –] – Sänk volymen. 7. [OK] – Bekräfta. 8. [◄▲►▼] – Navigationsknappar. 9. [SETUP] – Visa huvudmeny. 10. [ ■ ] – Stoppa uppspelning. 11. [►II ] – Start eller paus av uppspelningen. 12. [CARD] – Anslutning för minneskort. ▲ 13. [ ] – Öppna skivlucka. 14. USB-anslutning. 15. Anslutning för stereohörlurar (Ø 3,5 mm). 16. AV OUT – AV-utgång. 17. [POWER ON/OFF] – Strömbrytare. 18. DC In – Anslutning för batterieliminator. 15 16 17 18...
  • Page 14 Fjärrkontroll 19. [MUTE] – Stäng av ljudet tillfälligt. 20. [SOURCE] – Välj ljudkälla: DISC (skiva) – CARD (minneskort) – USB (USB-enhet). 21. [0 – 9] – Sifferknappar. 22. [DISPLAY] – Visa speltid och statusinformation. 23. [10+] – Sifferknapp för tiotal ex. skriv 32 = [10+] [10+] [10+] [2]. 24. [MENU/PBC] – Gå till DVD-skivans rotmeny (DVD). PBC on/off (VCD). 25. [AUDIO] – Tryck flera gånger för att välja språk (DVD). Tryck flera gånger för att välja lyssningskanal Left, Right, Mix eller Stereo (MP3, CD VCD). 26. [►I I ] – Start eller paus av uppspelningen. 27. [ ■ ] – Stoppa uppspelningen. Tryck en gång för att återuppta uppspelningen från där den avbröts. Tryck två gånger för att starta om från början. 28. [MODE] – Ställ in displayvisning brightness (ljus), Contrast (kontrast), Saturation (färgmättnad). 29. [VOL +/-] – Volym öka/minska. 30. [►►I ] – Nästa avsnitt. 31. [ I◄◄] – Föregående avsnitt. 32. [►►] – Snabbspola framåt. 33. [◄◄] – Snabbspola bakåt. 34. [SEARCH] – Sök tid, titel eller kapitel. 35. [STEP] – Visa en bildruta i taget. 36. [SUBTITLE] – Tryck flera gånger för att byta språk. 37. [ANGLE] – Ändra bildvinkel (om filmen stöder den funktionen). 38. [TITLE] – Gå till DVD-meny. 39. [◄▲►▼] – Navigationsknappar. 40. [ENTER] – Bekräfta. 41. [SETUP] – Öppna/stäng huvudmeny. 42. [REPEAT] – Repetition. Chapter (kapitel)/title (titel)/off (avstängd) (i DVD-läge). Repeat single (repetera en gång), all (alla), off (avstängd) (i VCD-läge) Repeat single (repetera en gång), folder (mapp), off (avstängd) (i MP3/CD-läge) 43. [SLOW] – Tryck flera gånger för att visa uppspelningen långsammare. 44. [PROGRAM] – Tryck för att öppna programmeringsläge. Programmeny visas på displayen. Välj önskade filer med sifferknapparna (23). Tryck på [►I I ] för att starta uppspelning. Avbryt så här: Tryck på [PROGRAM] och välj ”Clear program” och tryck p å [PROGRAM]. 45. [ZOOM] – Ändra zoom 1 – 2 – 3 – avstängd (normalbild).
  • Page 15 STEP MUTE SOURCE DISPLAY MENU SUBTITLE AUDIO /PBC TITLE ENTER MODE VOL- VOL+ REPEAT SLOW ZOOM Öppna batterifacket och sätt i ett batteri (CR2025) enligt märkningen.
  • Page 16 4. Användning 1. Anslut batterieliminatorn till ett eluttag och dess DC-propp till DC IN (18). 2. Ställ strömbrytaren (17) i läge ON. ▲ 3. Öppna skivfacket med [ ] (13) och tryck fast en skiva på spindeln (eller anslut ett USB-minne eller SD-minne). 4. Tryck på [SOURCE] (20) och välj DISC (skiva), CARD (minneskort) eller USB med [▲] [▼]. 2. Bekräfta med [ENTER] (40). 3. Välj önskad mapp/fil med [▲] [▼]. 4. Tryck på [►II ] (26) för att starta uppspelning av den valda mappen/filen. Tryck igen för att göra paus. 5. Stäng av uppspelningen med [■ ] (27). 4.1 Inställningar 1. Tryck på [SETUP] (40) för att öppna huvudmenyn: Language (språkinställningar) – Video (bildinställningar) – Audio (ljudinställningar) – Rating (föräldrakontroll) – Misc (återställ fabriksinställningar). 2. Använd navigationsknapparna [▲▼◄►] för att välja undermenyer. 3. Bekräfta genom att trycka på [ENTER] (40). 4. Gå ur huvudmenyn genom att trycka på [SETUP] (41). Language Language – Välj menyspråk. Language Subtitle – Välj språk för undertexter. Aspect Ratio Language English Language Fran ais...
  • Page 17 Audio Smart Sound (välj önskad ljudbild, OFF (naturligt ljud) – Classical – Rock – Jazz - Pop). Rating Parental control (ställ in begränsning för ”barnförbjudet material”). Lösenord krävs innan inställning, fabriksinställt lösenord är: 1369. Misc Use Default Settings (återställ fabriksinställningar). 4.2 Display Lägg i en skiva som innehåller MP3-filer. 1. Skivans struktur visas. 2. Använd navigationsknapparna [▲▼◄►] för att markera önskad funktion. Bekräfta genom att trycka på [ENTER] (40). 3. Gå ur huvudmenyn genom att trycka på [SETUP] (41). Stop 2/156 /mp3/A01.mp3 Filter Audio Repeat Photo Video Mode Single Normal Folder Edit mode Shuffle Program view Music intro Add to program JPEG Preview Filter – Ställ in vilka filer som ska visas i listan; Audio (ljud), Photo (bild) eller Video (video).

  • Page 18: Skötsel Och Underhåll

    4.3 Uppspelning 1. Tryck på [SOURCE] (20) och välj DISC (skiva) eller USB med [▲]/[▼]. 2. Bekräfta med [ENTER] (40). 3. Välj önskad mapp/fil med [▲]/[▼]. 4. Tryck på [ENTER] (40) för att starta uppspelning av den valda mappen/filen. Inställningar för uppspelning 1. Tryck på [SOURCE] (20) och välj DISC (skiva) eller USB med [▲]/[▼]. 2. Bekräfta med [ENTER] (40). 3. Öppna undermenyer med [►] (Filter – Repeat – Mode – Edit mode – Program view – Add to program) 4. Välj önskad inställning (undermeny) med [▲]/[▼]. 5. Tryck på [ENTER] 40) flera gånger för att välja önskad funktion. 6. Spara inställning och gå ur undermeny med [◄]. 5. Skötsel och underhåll Rengöring • Dra alltid ur nätadapterns stickpropp före rengöring. • Se till att ingen vätska kommer in i DVD-spelaren. • Använd endast en lätt fuktad trasa vid rengöring av höljet. • Använd aldrig lösningsmedel eller starka rengöringsmedel. Vårda skivorna • Håll skivan i hålet och kanten när den hanteras för att undvika fingeravtryck och smuts på skivan. • Böj inte skivan och utsätt den inte för direkt solljus eller annan värmekälla. • Rengör endast skivorna med en torr mjuk trasa från centrum och utåt, använd aldrig rengöringsmedel eller starka lösningsmedel.
  • Page 19 6. Felsökning Felsymptom Förslag till åtgärd Enheten startar ej, Se till att batteriet är laddat. eller slår plötsligt av Kontrollera att bil- eller nätadaptern är korrekt ansluten. sig själv. Starta om enheten genom att slå av och på strömbrytaren. Enheten reagerar Kontrollera att fjärrkontrollens batterier är korrekt isatta. inte på fjärrkontrol- Sätt i nya batterier. lens knappar. Se till att fjärrkontrollen är riktad mot sensorn på DVD-spelarens framsida. Se till att inget föremål skymmer fjärrkontrollens signaler. Ingen bild eller Kontrollera att eventuella ljud- och bildkablar är inget ljud. korrekt anslutna. Kontrollera att skivan som används är av typ: DVD, DVD-R, DVD-RW och CD. Se till att skivan är hel och repfri och är korrekt placerad med etiketten vänd uppåt. Kontrollera att DVD-spelarens laserpickup inte är nedsmutsad. Kontakta kundtjänst om så är fallet. Kontrollera att ev. ansluten TV-apparat är inställd på rätt kanal (VIDEO, AV, etc.). Dåligt ljud och/eller Kontrollera skivan. Använd en ren och repfri skiva. dålig bild 7. Avfallshantering När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.
  • Page 20 8. Specifikationer Drivspänning: Prim. 100 – 240 Volt AC 50/60 Hz Sec. 9 V, 1A (+ i centrum) Effektförbrukning: <10 W Vikt: 0,73 Kg Storlek: 200 x 157 x 41 mm (l x b x h ) Skärm: 7″ TFT (16:9) Utgångar: Videoutgång 1.0 V(p-p) / 75Ω Audioutgång 1.4 V rms (1 KHz, 0 dB) Uteffekt: 2 x 1 W Användningsmiljö: Luftfuktighet 5% till 90% Fjärrkontroll: Batteri CR 2025 (1 st) System Laser: Halvledarlaser, våglängd 650 nm Signalsystem: PAL / NTSC Frekvensomfång: 20 Hz till 20 kHz (1 dB) S/N nivå: Bättre än 80 dB (analog utgång) Dynamik: Bättre än 85 dB (DVD/CD) Batteri Polspänning: 7.4 V Laddningstid: 3 – 4 timmar Driftsstid: 3 – 4 timmar Lagring och användning Lagring Temperatur Luftfuktighet...
  • Page 22 Portabel DVD-spiller med 7” TFT-skjerm Art.nr 18-8176 Modell PDV-196-UK 38-3952 PDV-196 Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplys- ninger om kundesenteret i denne bruksanvisningen). 1. Sikkerhet • Produktet må kun repareres av kyndig servicepersonell. • Produktet må ikke demonteres eller endres på. • Produktet er kun beregnet for innendørs bruk. • Utsett aldri produktet for høye temperaturer, støt eller fuktighet. • Plasser ikke produktet slik at det kan komme i kontakt med vann eller annen væske. Plasser aldri produktet i nærheten av gjenstander, som kan forårsake at vann eller annen væske skylles over produktet. Dette gjelder f.eks. blomster- vase eller leskedrikk. • Plasser ikke apparatet i et fuktig eller støvete miljø eller på plasser med sterke vibrasjoner. • Skru av eventuell standby-funksjon om natten, og når du reiser bort. • Utsett aldri batteriet for høye temperaturer. • Langvarig eksponering av høyt volum kan føre til hørselsskader. • Ved bruk plasseres produktet på en horisontal flate.

  • Page 23: Knapper Og Funksjoner

    3. Knapper og funksjoner DVD-spiller 1. TFT-skjerm. 2. Høyttaler. 3. [MENU] – Vise meny. 4. [SOURCE] – Velg en av følgende lydkilder: DISC (plate) CARD (minnekort) USB (usb-enhet). 5. [VOL +] – Heve volumet. 6. [VOL -] – Senke volumet. 7. [OK] – Bekrefte. 8. [◄▲►▼] – Navigasjonsknapper. 9. [SETUP] – Åpner hovedmenyen. 10. [■] – Stopp avspilling. 11. [►II ] – Start eller ta pause i avspilling. 12. [CARD] – Tilkobling for minnekort. ▲ 13. [ ] – Åpne eller lukke plateskuffen. 14. Usb-port. 15. Utgang for stereohøretelefoner (Ø 3,5 mm plugg). 16. [AV OUT] – AV-utgang. 17. [POWER ON/OFF] – Strømbryter. 18. [DC IN] – Kontakt for batterieliminator. 15 16 17 18...
  • Page 24 Fjernkontroll 19. [MUTE] – Stenger lyden. 20. [SOURCE] – Velg en av følgende lydkilder: DISC (plate) – CARD (minnekort) – USB (usb-enhet). 21. [ 0 - 9 ] – Talltaster. 22. [DISPLAY] – Vise spilletid og statusinformasjon. 23. [10+] – Talltast for titall eks. for å skrive 32, plott inn [10+] [10+] [10+] [2]. 24. [MENU/PBC] – Gå til dvd-platens rotmeny (DVD). PBC on/off (VCD). 25. [AUDIO] – Trykk flere ganger for å velge språk (DVD). Trykk gjentatte ganger for å velge: Kanal Left, Right, Mix eller Stereo (mp3, cd, vcd). 26. [►I I ] – Start eller ta pause i avspilling. 27. [■ ] – Stopp avspilling. Trykk en gang for å gjenoppta spillingen fra der hvor den ble avbrutt. Trykk to ganger for å starte fra begynnelsen igjen. 28. [MODE] – Still inn displayvisning brightness (lys), contrast (kontrast), saturation (fargemetning). 29. [VOL +/-] – Volumkontroll, heve/senke volumet. 30. [►►I ] – Neste avsnitt. 31. [ I◄◄] – Foregående avsnitt. 32. [►►] – Hurtigspole framover. 33. [◄◄] – Hurtigspole bakover. 34. [SEARCH] – Søke tid, titel eller kapittel. 35. [STEP] – Vise en bilderute av gangen. 36. [SUBTITLE] – Trykk flere ganger for å velge språk. 37. [ANGLE] – Endre bildevinkel (dersom filmen støtter den funksjonen). 38. [TITLE] – Gå til DVD-meny. 39. [◄▲►▼] – Navigasjonsknapper. 40. [ENTER] – Bekrefte. 41. [SETUP] – Åpne/lukke hovedmenyen. 42. [REPEAT] – Repetisjon. Chapter (kapitel)/title (tittel)/off (avstengt) (i DVD-modus). Repeat single (repetere en gang), all (alle), off (avstengt) (i VCD-modus). Repeat single (repetere en gang), all (alle), off (avstengt) (i mp3-/CD-modus). 43. [SLOW] – Trykk flere ganger for å spille av i sakte tempo. 44. [PROGRAM] – Trykk for å åpne programmeringsmodus. Programmenyen vises på skjermen. Velg ønsket fil med talltastene. Trykk på [►I I ] for å starte avspillingen. Avbryt slik: Trykk på [PROGRAM] og velg ”Clear program”. Trykk på [PROGRAM] 45. [ZOOM] – Endre zoom 1 – 2 – 3 – stengt. (Stengt viser normalbilde).
  • Page 25 STEP MUTE SOURCE DISPLAY MENU SUBTITLE AUDIO /PBC TITLE ENTER MODE VOL- VOL+ REPEAT SLOW ZOOM Åpne batterilokket og sett inn et batteri av typen CR2025. Følg merkingen.
  • Page 26 4. Bruk 1. Batterieliminatorens støpsel kobles til et strømuttak og DC-pluggen ti DC IN. 2. Still strømbryteren (17) i posisjon ON. 3. Plateskuffen åpnes og platen festes på spindelen. Alt. Usb- eller SD-minne kobles til. 4. Trykk på [SOURCE] (20) og velg DISC (plate), CARD (minnekort) eller USB med [▲] [▼]. 2. Bekrefte med [ENTER] (40). 3. Velg ønsket mappe/fil med [▲] eller [▼]. 4. Trykk kort på [►II ] (26) for å starte innspilling av den valgte filen/mappen. Trykk en gang til for å ta pause. 5. Steng avspillingen med [■] (27). 4.1 Innstillinger 1. Trykk [SETUP] for å åpne hovedmenyen. Language (språkinnstillinger) – Video (bildeinnstillinger) – Audio (lydinnstillinger) – Rating (foreldrekontroll) – Misc (stille tilbake til opprinnelige innstillinger). 2. Bruk navigasjonsknappene [▲▼◄►] for å velge undermenyer. 3. Bekreft ved å trykke på [ENTER]. 4. Gå ut av hovedmenyen ved å trykke på [SETUP]. Language Language – Velg menyspråk. Language Subtitle – Velg språk for Aspect Ratio Language English Language Fran ais Subtitle undertekster.
  • Page 27 Audio Smart Sound – Velg ønsket lydbilde – OFF (naturlig lyd) – Classical – Rock – Jazz - Pop). Rating Parental control – Still inn begrensning for ”materiale som ikke egner seg for barn”. Det kreves passord før innstilling. Fabrikkinnstilt passord er: 1369. Misc Use Default Settings – Still tilbake til originalinnstillinger/fabrikkinnstillinger. 4.2 Display Legg i en plate med mp3-filer. 1. Vising av platens struktur. 2. Bruk navigasjonsknappene [▲▼◄►] for å komme til ønsket funksjon. Bekreft ved å trykke på [ENTER]. 3. Gå ut av hovedmenyen ved å trykke på [SETUP]. Stop 2/156 /mp3/A01.mp3 Filter Audio Repeat Photo Video Mode Single Normal Folder Edit mode Shuffle Program view Music intro Add to program JPEG Preview Filter – Still inn hvilke filer som skal vises i listen; Audio (lyd), Photo (bilde) eller Video (video).

  • Page 28: Stell Og Vedlikehold

    4.3 Avspilling 1. Trykk på [SOURCE] (20) og velg DISC (plate) eller USB med [▲] eller [▼]. 2. Bekrefte med [ENTER]. 3. Velg ønsket mappe/fil med [▲] eller [▼]. 4. Trykk på [ENTER] for å starte avspillingen av valgte fil/mappe. Innstillinger for avspilling 1. Trykk på [SOURCE] (20) og velg DISC (plate) eller USB med [▲] eller [▼]. 2. Bekrefte med [ENTER]. 3. Undermenyene åpnes med [►] (Filter – Repeat – Mode – Edit mode – Program view – Add to program). 4. Velg ønsket undermeny med [▲] eller [▼]. 5. Trykk på [ENTER] flere ganger for å velge ønsket funksjon. 6. Lagre innstilling og gå til undermeny med [◄]. 5. Stell og vedlikehold Rengjøring • Trekk alltid ut strømledningen før rengjøring. • Påse at det ikke kommer væske inn i dvd-spilleren. • Bruk kun en lett fuktet klut ved rengjøring av dekselet. • Bruk aldri løsemidler eller sterke rengjøringsmidler. Stell av plater • Hold platen i hullet og på kanten når du håndterer den, så det ikke kommer fingeravtrykk på selve platen. • Platen må ikke bøyes eller utsettes for direkte sollys eller annen varme. • Platene skal kun rengjøres med en tørr myk klut. Stryk fra sentrum av platen og utover. Bruk aldri rengjøringsmidler eller sterke løsemidler. • Oppbevar platene stående i sine futteraler.
  • Page 29 6. Feilsøking Feil Forslag til tiltak Enheten starter Påse at batteriet er ladet opp. ikke, eller den skrur Påse at bil- eller nettadapteren er riktig koblet til. seg plutselig av. Restart enheten (skru den av og deretter på igjen). Produktet reagerer Sjekk at fjernkontrollens batterier er satt i riktig. ikke på fjernkontrol- Sett i nye batterier. lens knapper. Påse at fjernkontrollen er rettet mot sensoren på dvd-spillerens framside. Påse at ingen andre gjenstander forstyrrer fjernkontrollens signaler. Ikke hverken bilde Kontroller at ev. lyd- og bildekabler er riktig koblet til. eller lyd. Kontroller at platen er av en av følgende typer: dvd, dvd-r, dvd-rw eller cd. Sjekk at platen er hel og fri for riper, og at den er riktig plas- sert, med etiketten vendt oppover. Kontroller at spillerens laserpickup ikke er skitten. Hvis det er tilfelle, ta kontakt med kundetjenesten. Kontroller at ev. tilkoblet tv-apparat er innstilt på riktig kanal (VIDEO, AV, etc.). Dårlig lyd/bilde. Kontroller platen. Spill kun plater som er reine og frie for riper. 7. Avfallshåndtering Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.
  • Page 30 8. Spesifikasjoner Spenning: Prim. 100 – 240 V AC, 50/60 Hz Sek. 9V DC, 1A (+ i sentrum) Effektforbruk: < 10 W Vekt: 0,73 kg Størrelse: 200 x 157 x 41 mm (l x b x h) Skjerm: 7″ TFT (16:9) Utganger: Videoutgang 1.0 V(p-p) / 75Ω Audioutgang 1,4 V rms (1 kHz, 0 dB) Uteffekt: 2 x 1 W Bruksmiljø: Luftfuktighet - 5 % til 90 % Fjernkontroll: Batteri - CR 2025 (1 stk.) System Laser: Halvlederlaser, bølgelengde 650 nm Signalsystem: NTSC / PAL Frekvensomfang: 20 Hz til 20 kHz (+ 1 dB) S/N-nivå: Bedre enn 80 dB (analog utgang) Dynamikk: Bedre enn 85 dB (dvd/cd) Batteri Polspenning: 7,4 V Ladetid: 3 – 4 timer Driftstid: 3 – 4 timer Lagring og bruk Lagring Temperatur...

  • Page 32: Pakkauksen Sisältö

    Kannettava dvd-soitin, jossa 7”:n TFT-näyttö Tuote.nro 18-8176 Malli PDV-196-UK 38-3952 PDV-196 Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa). 1. Turvallisuus • Laitteen saa korjata vain valtuutettu huoltoliike. • Älä pura tai muuta laitetta. • Laite on tarkoitettu vain sisäkäyttöön. • Älä altista laitetta liian korkeille lämpötiloille, iskuille, kosteudelle tai vedelle. • Älä sijoita laitetta sellaiseen paikkaan, josta se voi tippua veteen tai muuhun nesteeseen. Älä pane laitteen päälle nesteitä sisältäviä esineitä, kuten maljakoita tai limsapulloja. • Älä sijoita laitetta kosteisiin tai pölyisiin tiloihin tai paikkoihin, joissa siihen kohdistuu voimakasta värähtelyä. • Sammuta mahdollinen valmiustila ja irrota pistoke yön ajaksi ja kun poistut kotoa pidemmäksi aikaa. • Älä altista akkua korkeille lämpötiloille. • Älä kuuntele kuulokkeista kovaäänistä musiikkia pitkäkestoisesti, se voi vahingoittaa kuuloasi. • Sijoita laite vaakatasossa olevalle pinnalle käytön ajaksi.

  • Page 33: Painikkeet Ja Toiminnot

    3. Painikkeet ja toiminnot Dvd-soitin 1. TFT-näyttö 2. Kaiutin 3. [MENU] – Levyvalikon näyttäminen 4. [SOURCE] – Äänilähteen valinta: DISC (levy) – CARD (muistikortti) – USB (USB-yksikkö) 5. [VOL +] – Äänenvoimakkuuden lisääminen 6. [VOL-] – Äänenvoimakkuuden alentaminen 7. [OK] – Vahvistaminen 8. [◄▲►▼] – Navigointipainikkeet 9. [SETUP] – Päävalikon näyttäminen 10. [ ■ ] – Toiston pysäytys 11. [►II ] – Toiston aloittaminen tai keskeyttäminen 12. [CARD] – Liitäntä muistikortille 13. [ ▲ ] – Levylokeron avaaminen 14. USB-liitäntä 15. Stereokuulokeliitäntä (Ø 3,5 mm) 16. AV OUT – AV-ulostulo 17. [POWER ON/OFF] – Virtakytkin 18. DC IN – Muuntajan liitäntä 15 16 17 18...
  • Page 34 Kaukosäädin 19. [MUTE] – Äänen tilapäinen mykistys. 20. [SOURCE] – Äänilähteen valinta: DISC (levy) – CARD (muistikortti) – USB (USB-yksikkö). 21. [ 0–9 ] – Numeropainikkeet. 22. [DISPLAY] – Soittoajan ja tietojen näyttäminen. 23. [10+] – Numeropainike kymmenluvuille, esim. 32 = [10+] [10+] [10+] [2]. 24. [MENU/PBC] – Siirtyminen dvd-levyn valikon juureen (dvd.) PBC on/off (vcd). 25. [AUDIO] – Kielen valinta (dvd), paina useita kertoja. Kuuntelukanavan valinta (mp3, cd vcd), paina useita kertoja valitaksesi Left, Right, Mix tai Stereo. 26. [►II ] – Toiston aloittaminen/keskeyttäminen. 27. [ ■ ] – Toiston pysäytys. Paina kerran, jos haluat jatkaa toistoa pysäytytetystä kohdasta. Paina kaksi kertaa, jos haluat aloittaa toiston alusta. 28. [MODE] – Näytön asetukset: Brightness (kirkkaus), Contrast (kontrasti), Saturation (värikylläisyys). 29. [VOL +/-] – Äänenvoimakkuuden lisääminen/alentaminen. 30. [►►I ] – Seuraava kappale. 31. [ I◄◄] – Edellinen kappale. 32. [►►] – Pikakelaus eteenpäin. 33. [◄◄]– Pikakelaus taaksepäin. 34. [SEARCH] – Haku (aika, nimike tai kappale). 35. [STEP] – Yhden kuvaruudun näyttäminen kerrallaan. 36. [SUBTITLE] – Kielen vaihto (paina useita kertoja). 37. [ANGLE] – Kuvakulman vaihto (jos elokuva tukee toimintoa). 38. [TITLE] – Siirtyminen dvd-valikkoon. 39. [◄▲►▼] – Navigointipainikkeet. 40. [ENTER] – Vahvistaminen. 41. [SETUP] – Päävalikon avaaminen/sulkeminen. 42. [REPEAT] – Uudelleentoisto. Chapter (kappale) / title (nimike) / Off (pois päältä) (dvd-tilassa) Repeat single (uudelleentoistaa kerran) / All (kaikki) / Off (pois päältä) (vcd-tilassa) Repeat single (uudelleentoistaa kerran) /Folder (kansio) / Off (pois päältä) (mp3/cd-tilassa) 43. [SLOW] – Toiston hidastaminen (paina useita kertoja) 44. [PROGRAM] – Ohjelmointitilan avaaminen. Ohjelmavalikko ilmestyy näytölle. Valitse haluamasi tiedostot numeropainikkeilla (23). Aloita toisto painamalla [►II ]. Toiston keskeyttäminen: paina [PROGRAM], valitse ”Clear program” ja paina [PROGRAM]. 45. [ZOOM] – Zoomauksen muuttaminen 1 – 2 – 3 – pois päältä (normaalikuva)
  • Page 35 STEP MUTE SOURCE DISPLAY MENU SUBTITLE AUDIO /PBC TITLE ENTER MODE VOL- VOL+ REPEAT SLOW ZOOM Avaa paristolokero ja aseta paristo (CR2025) lokeroon merkintöjen mukaisesti.
  • Page 36 4. Käyttö 1. Liitä muuntaja seinäpistorasiaan ja muuntajan DC-liitin DC IN -liitäntään (18). 2. Aseta virtakytkin (17) asentoon ”ON”. ▲ 3. Avaa levy-lokero painamalla [ ] (13) ja paina levy paikoilleen (tai liitä laitteeseen USB- tai SD-muisti). 4. Paina [SOURCE] (20) ja valitse DISC (skiva), CARD (muistikortti) tai USB painikkeilla [▲] [▼]. 2. Vahvista painamalla [ENTER] (40). 3. Valitse haluamasi kansio/tiedosto painikkeilla [▲] [▼]. 4. Aloita toisto valitsemastasi kansiosta/tiedostosta painamalla [►II ] (26). Keskeytä toisto painamalla painiketta uudelleen. 5. Lopeta toisto painamalla [ ■ ] (27). 4.1 Asetukset 1. Avaa päävalikko painamalla [SETUP] (40): Language (kieliasetukset) – Video (kuva-asetukset) – Audio (ääniasetukset) – Rating (katselurajoitukset) – Misc (tehdasasetusten palauttaminen). 2. Valitse alavalikkoja navigointipainikkeilla [▲▼◄►] (8)(39). 3. Vahvista valinta painamalla [ENTER] (40). 4. Poistu päävalikosta painamalla [SETUP] (41). Language Language – Valitse valikkokieli) Subtitle – Valitse tekstityskieli) Language Aspect Ratio Language English Language Fran ais...
  • Page 37 Audio Smart Sound (valitse haluamasi äänenlaatu, OFF (luonnollinen ääni) – Classical – Rock – Jazz – Pop). Rating Parental Control (valitse lapsille sopimattoman materiaalin rajoitukset). Ennen valintaa kysytään salasanaa. Tehtaalla asetettu salasana on 1369. Misc Use Default Settings (tehdasasetusten palauttaminen). 4.2 Tiedostovalikko Aseta levy-lokeroon mp3-tiedostoja sisältävä levy. 1. Levyn tiedot ilmestyvät näytölle. 2. Valitse haluamasi toiminto navigointipainikkeilla [▲▼◄►] (8)(39). Vahvista valinta painamalla [ENTER] (40). 3. Poistu päävalikosta painamalla [SETUP] (41). Stop 2/156 /mp3/A01.mp3 Filter Audio Repeat Photo Video Mode Single Normal Folder Edit mode Shuffle Program view Music intro Add to program JPEG Preview Filter – Valitse, mitkä tiedostot näkyvät listassa: Audio (Ääni), Photo (Valokuva) tai Video.

  • Page 38: Huolto Ja Ylläpito

    4.3 Toisto 1. Paina [SOURCE] (20) ja valitse DISC (levy) tai USB painikkeilla [▲]/[▼]. 2. Vahvista painamalla [ENTER] (40). 3. Valitse haluamasi kansio/tiedosto painikkeilla [▲]/[▼]. 4. Aloita toisto valitsemastasi kansiosta/tiedostosta painamalla [ENTER] (40). Toiston asetukset 1. Paina [SOURCE] (20) ja valitse DISC (levy) tai USB painikkeilla [▲]/[▼]. 2. Vahvista painamalla [ENTER] (40). 3. Avaa alavalikoita painamalla [►] (Filter – Repeat – Mode – Edit mode – Program view – Add to program). 4. Valitse haluamasi asetus (alavalikko) painikkeilla [▲]/[▼] . 5. Valitse haluamasi toiminto painamalla useita kertoja [ENTER] (40). 6. Tallenna asetukset ja poistu alavalikosta painamalla [◄]. 5. Huolto ja ylläpito Puhdistus • Irrota aina pistoke verkkovirrasta ennen laitteen puhdistusta. • Varmista, että laitteeseen ei pääse kosteutta. • Käytä kevyesti kostutettua liinaa, kun puhdistat laitteen koteloa. • Älä käytä voimakkaita puhdistusaineita tai liuottimia. Käsittele levyjä oikein • Pitele levyä reiästä ja reunasta. Näin vältät sormenjälkien ja lian kertymisen levyn pintaan. • Älä taivuta levyä äläkä altista sitä suoralle auringonvalolle tai muulle lämmönlähteelle.
  • Page 39 6. Vianetsintä Vika Toimenpide Soitin ei käynnisty Varmista, että akku on ladattu. tai kytkeytyy pois Varmista, että autosovitin tai muuntaja on liitetty oikein. päältä. Käynnistä laite uudelleen painamalla se pois päältä ja takaisin päälle virtakytkimestä. Soitin ei reagoi Varmista, että kaukosäätimen paristot on asetettu oikein. kaukosäätimeen. Vaihda vanhojen paristojen tilalle uudet. Varmista, että suuntaat kaukosäätimen DVD-soittimen etupuolen tunnistinta kohti. Varmista, ettei kaukosäätimen signaalia estä mikään esine. Ei kuvaa tai ei ääntä. Tarkista, että ääni- ja kuvakaapelit on liitetty oikein. Tarkasta, että toistettava levy on tyyppiä: dvd, dvd-r, dvd-rw tai cd. Tarkista, että levy on ehjä eikä siinä ole naarmuja. Tarkista myös, että se on asetettu lokeroon etikettipuoli ylöspäin. Tarkista, ettei soittimen laserlukupää ole likainen. Jos se on likainen, ota yhteyttä asiakaspalveluun. Varmista, että televisio on asetettu oikealle kanavalle (video, av tms.) Huono kuva ja/tai Tarkista levyn kunto. Käytä ehjää ja naarmutonta levyä. huono ääni. 7. Kierrätys Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

  • Page 40: Tekniset Tiedot

    8. Tekniset tiedot Käyttöjännite Prim. 100 – 240 V AC, 50/60 Hz Sek. 9 V, 1A (+ keskellä) Tehonkulutus <10 W Paino 0,73 kg Mitat 200 x 157 x 41 mm (P x L x K) Näyttö 7″:n TFT (16:9) Ulostuloliitännät Videoulostulo 1.0 V(p-p) / 75Ω Audioulostulo 1.4 V rms (1 KHz, 0 dB) Antoteho 2 x 1 W Käyttöympäristö Ilmankosteus 5– 90 % Kaukosäädin Paristo CR 2025 (1 kpl) Järjestelmä Laser Puolijohdelaser, aallonpituus 650 nm Signaalijärjestelmä PAL / NTSC Taajuusalue 20 Hz – 20 kHz (1 dB) SNR Yli 80 dB (analoginen ulostulo) Dynamiikka Yli 85 dB (dvd/cd) Akku Napajännite 7.4 V Latausaika 3–4 tuntia Käyttöaika 3–4 tuntia Säilytys- ja käyttöolosuhteet Säilytys Lämpötila Ilmankosteus...
  • Page 44 Norge Kundesenter Tlf.: 23 21 40 00 Faks: 23 21 40 80 E-post: kundesenter@clasohlson.no Internett www.clasohlson.no Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO Suomi Asiakaspalvelu Puh.: 020 111 2222 Sähköposti: info@clasohlson.fi Internet www.clasohlson.fi Osoite Clas Ohlson Oy, Annankatu 34–36 A, 00100 HELSINKI...
