Manuale per il collegamento e l'uso
Connection and operating manual
ECP2
Centrale di comando per serrande
Control unit for rolling doors

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Elvox ECP2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Vimar Elvox ECP2

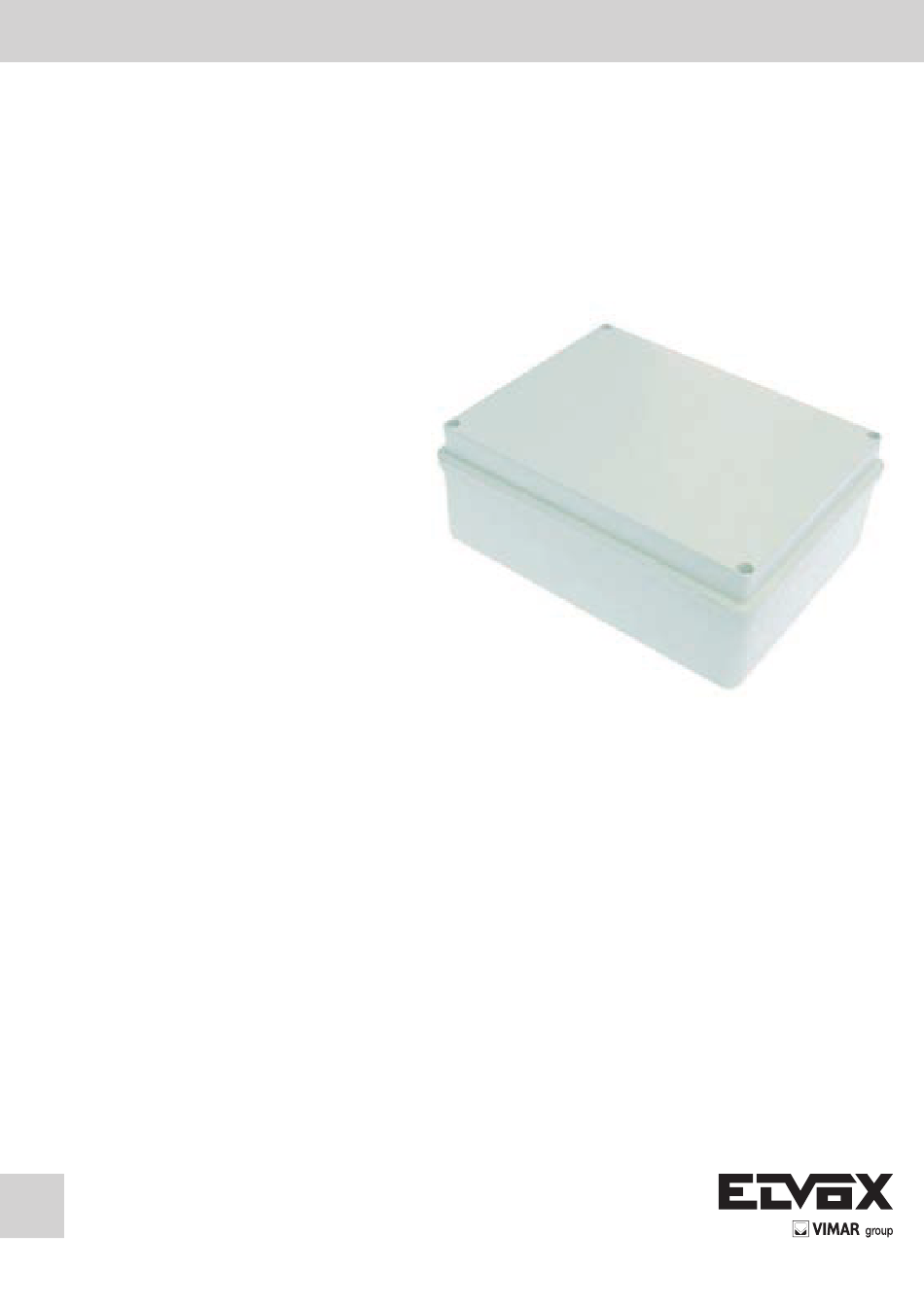

  • Page 1 Manuale per il collegamento e l’uso Connection and operating manual ECP2 Centrale di comando per serrande Control unit for rolling doors...
  • Page 2 DELAY WORK DIP1 21 22 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 Fig. 1 9 10 11 1 230 V ac close close common common open open Fig.
  • Page 3 9 10 11 12 13 14 15 16 17 18 19 20 21 22 +24 Vdc +24 Vdc mmon Fig. 3 WORK WORK DIP1 DIP1 21 22 21 22 13 14 15 16 17 18 19 20 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 Luce di cortesia Secondo canale radio...
  • Page 4 9 10 11 12 13 14 15 16 17 18 19 20 C NC NA Fig. 6a 9 10 11 12 13 14 15 16 17 18 19 20 C NC NA C NC NA Fig. 6b 9 10 11 12 13 14 15 16 17 18 19 20 C NC NA Fig.
  • Page 5 9 10 11 12 13 14 15 16 17 18 19 20 C NC NA Fig. 7a 9 10 11 12 13 14 15 16 17 18 19 20 C NC NA C NC NA Fig. 7b 9 10 11 12 13 14 15 16 17 18 19 20 C NC NA Fig.
  • Page 6: Table Of Contents

    Indice ....................................Pagina Caratteristiche di prodotto ................................7 Descrizione della centrale ................................7 Collegamento alla rete elettrica ..............................8 Collegamento motore e lampeggiante............................8 Collegamento accessori ................................8 Collegamento antenna ..................................9 Funzioni dei dip-switch ..................................9 Funzioni dei trimmer ..................................10 Segnalazioni LED e luce di cortesia ............................10 Modalità...
  • Page 7: Caratteristiche Di Prodotto

    1. Caratteristiche di prodotto: Centrale per il comando di serrande. Questo dispositivo può comandare motore elettrici a 230Vac con finecorsa integrati per un massimo di 1 KW. La centrale è caratterizzata da: - ingressi separati per apertura e chiusura - ingressi per dispositivi di sicurezza in apertura e chiusura - uscita secondo canale radio - LED di diagnostica degli ingressi - ricevitore integrato a 433,92 MHz con capacità...
  • Page 8: Collegamento Alla Rete Elettrica

    3. Collegamento alla rete elettrica (fig. 2) N. morsetto Serigrafia morsetto Descrizione Collegamento alla fase Collegamento a terra Collegamento al neutro 4. Collegamento motore e lampeggiante (fig. 2): N. morsetto Serigrafia morsetto Descrizione Comune motore elettrico Alimentazione motore elettrico movimento di apertura (e collegamento di un capo del condensatore) Alimentazione motore elettrico movimento di chiusura (e collegamento di un capo del condensatore)
  • Page 9: Collegamento Antenna

    6. Collegamento antenna (fig. 5): N. Morsetto Serigrafia morsetto Descrizione 21-22 Ingresso antenna: 21 - segnale 22 - schermo 7. Funzioni dei Dip-switch: Posizione Funzione DIP1 Chiusura automatica non attiva Chiusura automatica attiva DIP2 Pre-lampeggio non attivo Pre-lampeggio attivo (alla ricezione di un comando, il lampeggiante lampeggia per 3 secondi prima dell'avvio del motore elettrico) DIP3 Funzionamento auto-...
  • Page 10: Funzioni Dei Trimmer

    8. Funzioni dei Trimmer: Trimmer Funzione Regola la durata del tempo di pausa variabile (min 1 sec. - max 120 sec.) DELAY come in figura Regola il tempo di lavoro (min 1 sec. - max 60 sec.) come in figura WORK Nota: è...
  • Page 11: Programmazione Dei Radiocomandi

    11 - Programmazione dei radiocomandi 11.0 Tutte le memorizzazioni e cancellazioni di radiocomandi vanno effettuate a porta ferma e motore non alimentato (lampeggiante spento) 11.1 Memorizzazione di un tasto del radiocomando come pulsante passo-passo Premere e tenere premuto P2 fino a quando DL7 inizia a lampeggiare lentamente con luce VERDE (2 sec.) Entro 20 sec.
  • Page 12: Problemi E Soluzioni

    12. Problemi tecnici e soluzioni: Problema Causa Soluzione L’automazione non funziona Manca alimentazione di rete Controllare interruttore della linea di alimentazione Fusibili bruciati Sostituire i fusibili con lo stesso valore Ingressi di comando e sicurezza non Controllare i led di diagnostica (DL3, DL5 e DL6 funzionante devono essere accesi) Non è...
  • Page 13 Nota: Il contenuto di questa dichiarazione corrisponde a quanto dichiarato nell’ultima revisione della dichiarazione ufficiale disponibile prima della stampa di questo manuale. Il presente testo è stato adattato per motivi editoriali. Copia della dichiarazione originale può essere richiesta a Vimar SpA.
  • Page 14 Table of Contents ................................. Page Product characteristics ................................15 Control unit description ................................15 Connection to the mains electricity ..............................16 Motor and flashing light connection .............................16 Accessory connections ................................16 Antenna connection ..................................17 Dip-switch functions..................................17 Trimmer functions ..................................18 LED warnings and courtesy light ..............................18 Installation check methods ................................18 Remote control programming ..............................19 Troubleshooting ...................................20...
  • Page 15: Product Characteristics

    1. Product characteristics: Control unit for rolling doors. This device can control 230Vac electric motors with integrated limit switch for a maximum of 1 KW. The control unit has the following functions: - separate inputs for opening and closing - inputs for opening and closing safety devices - output for second radio channel - LED for input diagnostics - integrated receiver at 433.92 MHz with capacity for 200 remote controls with 2 channels (hard coded or rolling code)
  • Page 16: Connection To The Mains Electricity

    3. Connection to the mains electricity (fig. 2) Terminal no. Terminal markings Description Phase connection Earth connection Neutral connection 4. Motor and flashing light connection (fig. 2): Terminal no. Terminal markings Description Electric motor common Electric motor opening movement power supply (and connection to a capacitor terminal) Electric motor closing movement power supply (and connection to a capacitor terminal)
  • Page 17: Antenna Connection

    6. Antenna connection (fig. 5): Terminal no. Terminal markings Description 21-22 Antenna input: 21 - signal 22 - screen 7. Dip-switch functions: Position Function DIP1 Automatic closing off Automatic closing on DIP2 Pre-flashing off Pre-flashing on (when a command is received, the flashing light flashes for 3 seconds before the electric motor starts) DIP3 Automatic operation...
  • Page 18: Trimmer Functions

    8. Trimmer functions: Trimmer Function Adjusts the variable pause time (min 1 sec. - max 120 sec.) DELAY as shown in the figure Adjusts the working time (min 1 sec. - max 60 sec.) as shown in the figure WORK Note: the automation must have internal limit switches Set the working time a few seconds longer than the effective duration of the opening and closing manoeuvre...
  • Page 19: Remote Control Programming

    11 - Remote control programming 11.0 All storing and erasing remote control operations must be carried out with the door not moving and the motor not receiving any power (flashing light off) 11.1 Saving a button on the remote control as an step-step button Press and hold down P2 until DL7 starts to flash slowly with a GREEN light (2 sec.) Within 20 sec.
  • Page 20: Troubleshooting

    12. Troubleshooting: Problem Cause Solution The automation system does No mains supply Check the power line switch not work Blown fuses Replace the fuses with others of the same value Control and safety inputs not working Check the diagnosis leds (DL3, DL5 and DL6 must be on) It is not possible to save the re- Batteries of the remote control dis-...
  • Page 21 Directive 2006/42/EC, where appropriate. Declares that the relevant technical documentation is compiled by Vimar SpA and in accordance with part B of Annex VII of Directive 2006/42/EC and the following essential requirements of this Directive are applied and fulfilled: 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8,...
  • Page 24 Vimar SpA: Viale Vicenza, 14 36063 Marostica VI - Italy Tel. +39 0424 488 600 - Fax (Italia) 0424 488 188 49400785A0 00 15 09 Fax (Export) 0424 488 709 VIMAR - Marostica - Italy www.vimar.com...
