Konig & Meyer 12384 Manual

12384 Werbetafel für
Orchesternotenpulte
ZEIGEN WER MAN IST!
- Auf 80 x 52 cm haben Sie jede Menge Platz für Ihre Botschaft
- Leichte und sichere Montage der Haltebügel
- Schnelles Anbringen und Abnehmen der Tafel
- Keine Werkzeuge erforderlich
- Sehr vielseitig, da nicht an bestimmtes Stativ gebunden
- Aus leichtem und doch widerstandsfähigem Aluminium
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anlei -
tung informiert Sie über alle wich tigen Schritte bei Aufbau und Handhabung.
Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Auf ebenen und tragfähigen Stativuntergrund achten
- Geeignete Orchesternotenpulte verwenden, z.B.:
- KÖNIG & MEYER 118/1, 11888, 11899, 11950
- Die Neigung der Auflageplatte am Pult muss fixiert sein
- durch die fest angezogene Klemmschraube 1
- Beide Halteklemmen ordnungsgemäß an der Auflageplatte
- anbringen

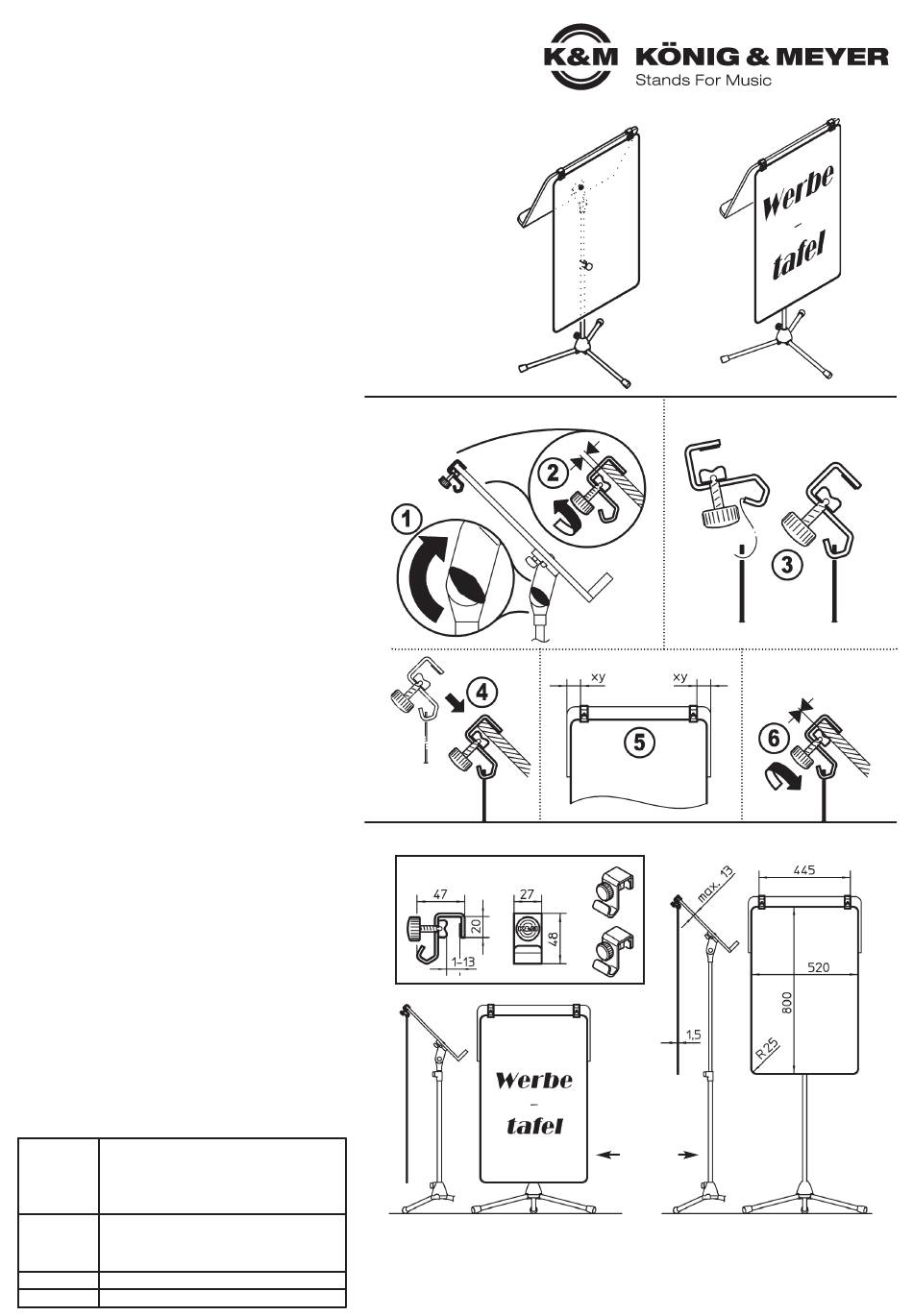

MONTAGEANLEITUNG
Zunächst wird das Stativ sicher aufgestellt. Dann folgt:
1 Den gewünschten Neigungswinkel der Auflageplatte
1 einstellen und diese Position durch festen Anziehen
1 der Klemmschraube sichern.
2 Halteklemmen an der Auflageplatte ansetzen und die
2 Klemmschraube so voreinstellen, dass genügend Luft
2 bleibt um die Klemmen später leicht einzuhängen zu können.
3 Einhaken beider Halteklemmen in die Schlitze der Werbetafel.
4 Halteklemmen inkl. Werbetafel an die Auflageplatte hängen.
5 Halteklemmen auf der Platte mittig ausrichten.
6 Rändelschrauben der beiden Halteklemmen fest anziehen.
Der Abbau erfolgt in umgekehrter Reihenfolge.
BENUTZERHINWEISE
BESCHRIFTUNG
Die Werbetafel (aus Aluminium) ist mit einem Kunststoff
überzogen, der sogenannten Pulverschicht.
Diese eignet sich sehr gut als Unterlage für individuelle
Beschriftungen - egal ob Sie die Tafel per Folie, Druck
oder von Hand beschriften wollen.
NEIGUNGSVERSTELLUNG
Beim Verstellen der Neigung der Auflageplatte 1
empfiehlt es sich, die Werbetafel zuvor abzunehmen.
Falls das nicht gewünscht ist, muss die Auflageplatte mit
fester Hand gehalten werden um beim Lösen der Klemm-
schraube 1 das schlagartige Umkippen der Platte durch
die Last der Werbetafel zu verhindern.
PRÜFEN, INSTANDHALTEN
- Bei Wartungsarbeiten auf evtl. Gefährdungen achten
- (Einklemmen, Umfallen, Anschlagen...).
- Zur Reinigung am besten ein leicht feuchtes Tuch und
- ein nicht scheuerndes Reinigungsmittel benutzen.
TECHNISCHE DATEN / SPEZIFIKATION
Platte: Alu, schwarz, pulverbeschichtet
Halteklemmen: Stahl, schwarz, pulverbe.
Material
Griffe, Druckstücke: PA, schwarz
Gewinde: Stahl, verzinkt
Platte: B x H x T: 520 x 800 x 1,5 mm
Abmessung Halteklammer: 27 x 48 x 47 mm
maximale Dicke der Pultplatte: 13 mm
Verpackung Karton, Wellpappe
Gewicht 1,9 kg

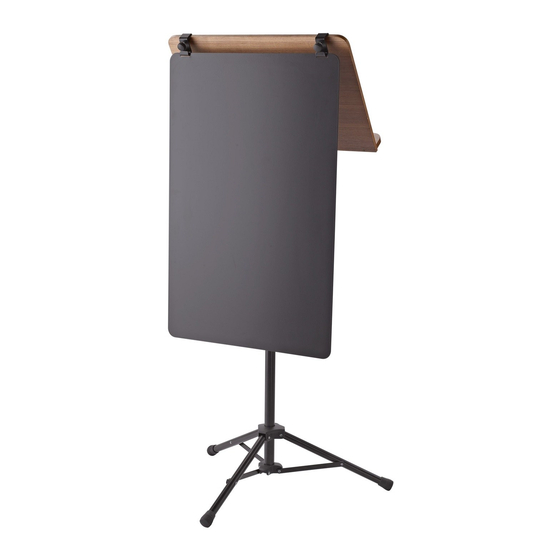

IN AKTION
MONTAGE
ABMESSUNGEN
Halteklemmen (2x)
Bsp.
Orchester-
notenpult
K&M 11811
Höhe:
min – max
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
12384-000-55 Rev.4 03-80-689-00 3/15
