Konig & Meyer 18944 Manual

18944 Universalhalter
- Passt an alle X-Keyboardständer mit 30 mm Auflagerohr
- Besonders zu empfehlen für K&M-Modelle mit 350 mm Auflagentiefe:
- 18930, 18990 (Hebelbedienung) sowie 18940, 18995 (Rastknopf).
- Ermöglicht den Ausbau des Keyboardstativs mit: Notenpultplatte,
- Schwenkarm, Schwanenhals. iPad-Halter, Tablet-PC- Halter etc.
- Anschlußgewinde 3/8" inklusive 5/8"-Adapter
- 8-fach höhenverstellbar in Schritten zu 42 mm
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese
Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau und Hand-
habung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Bitte beachten Sie die Angaben dieser Aufstellanleitung
- Ebenfalls zu beachten sind die Sicherheitsanweisungen
- und Aufbauanleitungen der verwendeten Keyboardständer
- Zunächst Sichtprüfung vornehmen, ob der Universalhalter
- vollständig und soweit erkennbar in Ordnung ist.
- Beschädigte Teile dürfen nicht weiterverwendet werden.
- Wir empfehlen das Standrohr stets senkrecht zu montieren.
- Diese Stellung ist am schonendsten und sichersten.
- Die Stirnverzahnung der Rastschelle ermöglicht einfache
- Korrekturen, z.B. nach Verstellungen des X-Keyboardständers.
- Auf feste Schraubverbindungen der beteiligten Artikel achten
AUFSTELLANLEITUNG

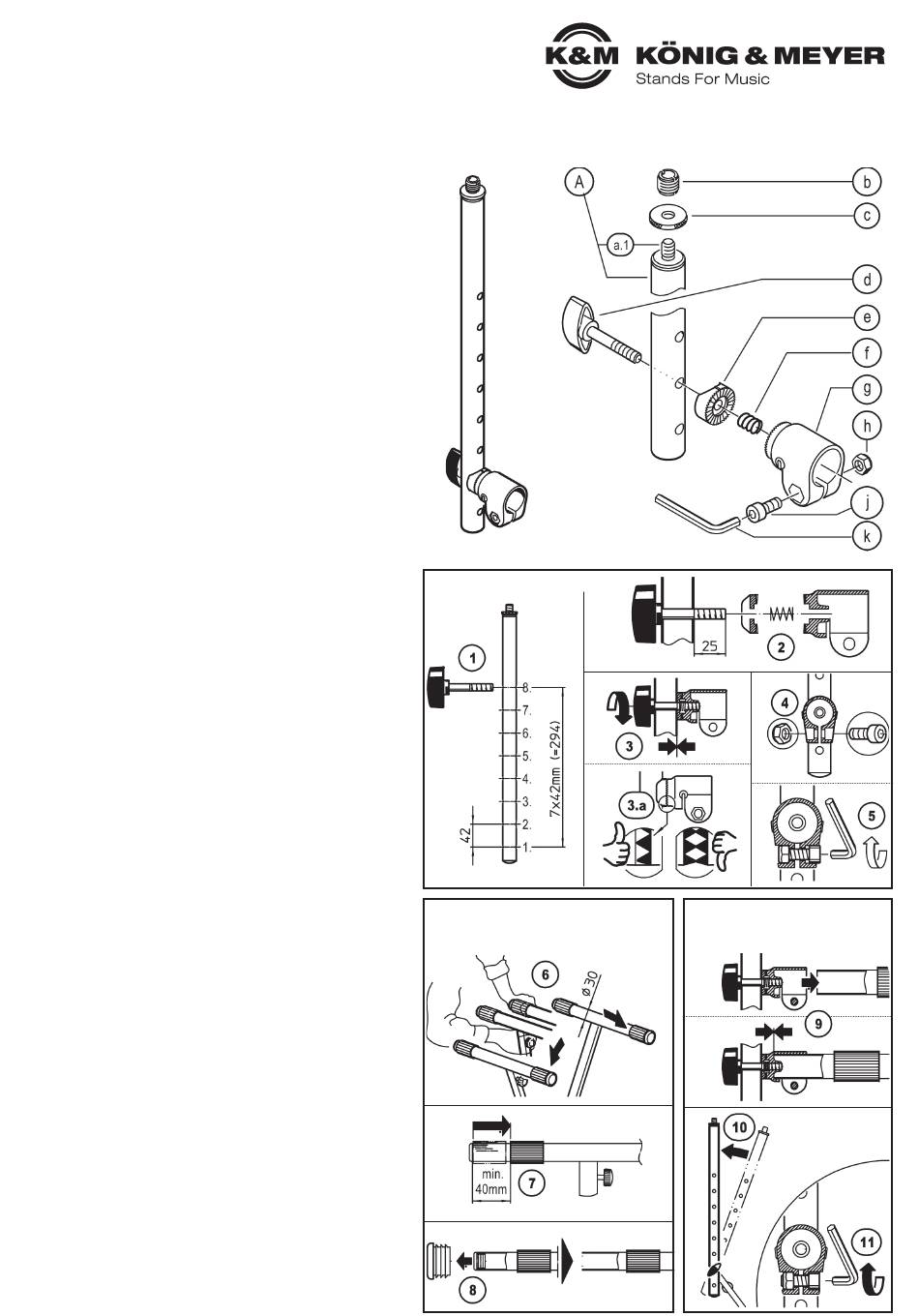

BESTANDTEILE - ÜBERSICHT (A-k)
A Standrohr ø 25 x 450 mm mit
a.1 Gewindebolzen 3/8".
Im Zubehörbeutel:
b Reduziergewinde 5/8",
c Alu-Rändelscheibe 3/8",
d Klemmschraube M8 x 50 mm,
e Rastscheibe,
f Druckfeder,
g Rastschelle,
h Sicherungsmutter M8,
j Zylinderschraube M8 x 20 mm,
k Inbusschlüssel SW6.
BESTANDTEILE MONTIEREN (1-5)
1 Klemmschraube d durch eine der 8 vorhandenen
1 Bohrungen des Standrohres stecken - unter
1 Berücksichtigung der gewünschten Höhe
2 Aus dem Rohr ragt nun der Gewindebolzen (25 mm)
2 Darüber werden geschoben: die Rastscheibe e sowie
2 die Druckfeder f
3 Anschließend wird die Klemmschraube in das Innen-
3 gewinde der Rastschelle g gedreht - bis zum Anschlag
3.a BEACHTE: die Stirnverzahnungen von Rastscheibe
3.a und Rastschelle dürfen nicht Spitze auf Spitze stehen,
3.a sondern müssen stets ineinandergreifen.
4 Die Sicherungsmutter h wird in eine der beiden
4 sechskantförmigen Aussparungen der Rastschelle eingelegt
5 Die Zylinderschraube j von der anderen Seite durchstecken
5 und nur leicht mit der Sicherungsmutter verschrauben
MONTAGE am KEYBOARDSTÄNDER (6-11)
Voraussetzung ist ein Stativ mit Auflagerohr ø 30 x 350 mm: siehe
K&M X-Keyboardständer 18930, 18933, 18940, 18990 und 18995.
A. Keyboardständer vorbereiten:
6 Keyboardständer in Gebrauchslage aufstellen (Höhe, Breite)
7 Gummi am Auflagerohr nach innen schieben: mind. 40 mm tief
8 Abschlußkappe entfernen
B. Universalhalter befestigen
19 Rastschelle über das Auflagerohr schieben - bis zum Anschlag
10 Standrohr in senkrechte Lage drehen
11 Rastschelle auf dem Auflagerohr sicher befestigen durch festes
11 Anziehen der eingelegten Zylinderschraube M8 x 20 mm
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
18944-000-55 Rev.04 03-80-326-00 5/18
