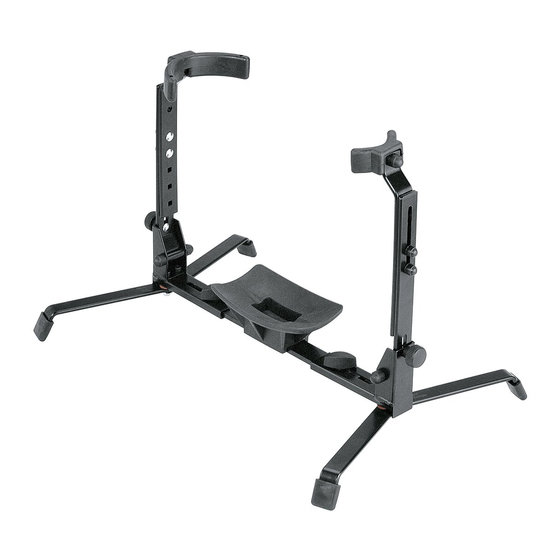

Tubaständer 14940
Aufstellanleitung

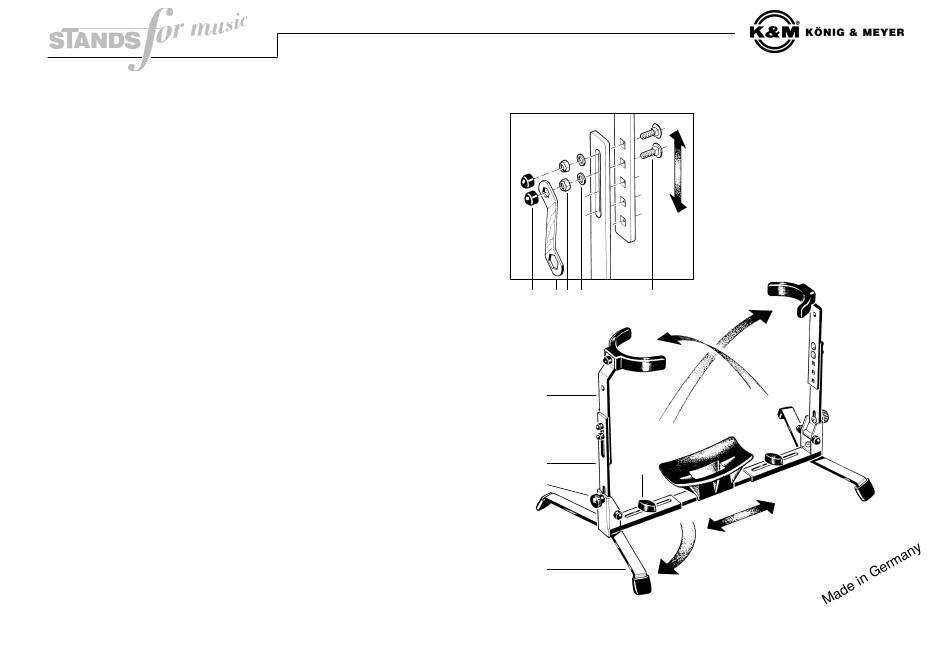

Füße 1 bis zum Anschlag nach außen klappen. Bügel 3 nach oben klappen
und mittels Rändelmutter / Schloßschraube 2 am Unterteil festklemmen.
Zur Einstellung der gewünschten Breite
Schrauben 4 lösen und Bügel entsprechend auseinander- oder zusammen-
schieben, anschließend mit Schrauben 4 wieder fixieren.
Auflagenabstand min/max: 275/460 mm.
Zur Einstellung der gewünschten Höhe
Abdeckkappen 5 entfernen. Sechskantmuttern 7 mittels Ringschlüssel 6
lösen, obere Bügelschiene 3a jeweils positionieren und Sechskantmuttern 7
wieder festziehen. Abdeckkappen 5 aufdrücken.
Zur extremen Höhenverstellung
Abdeckkappen 5 entfernen und komplette Schraubverbindung lösen. Bügel-
schiene 3a jeweils durch Einstecken der Schloßschrauben 9 in den entspre-
chenden Vierkantlöchern positionieren und mittels Sechskantmuttern 7 und
U-Scheiben 8 wieder fixieren. Abdeckkappen 5 aufdrücken.
Höhe min/max: 300/405 mm.
Bitte beachten: die angegebenen Positions-Nummern
entsprechen nicht den Ersatzteil-Bestell-Nummern!
-14940.000.55
-03.80.540.00- 12/00
5
6 7 8
9
3a
3
4
2
1
