AquaPRO 35034-5 Owner's Manual

Ackup sump pump
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Model
35034-5

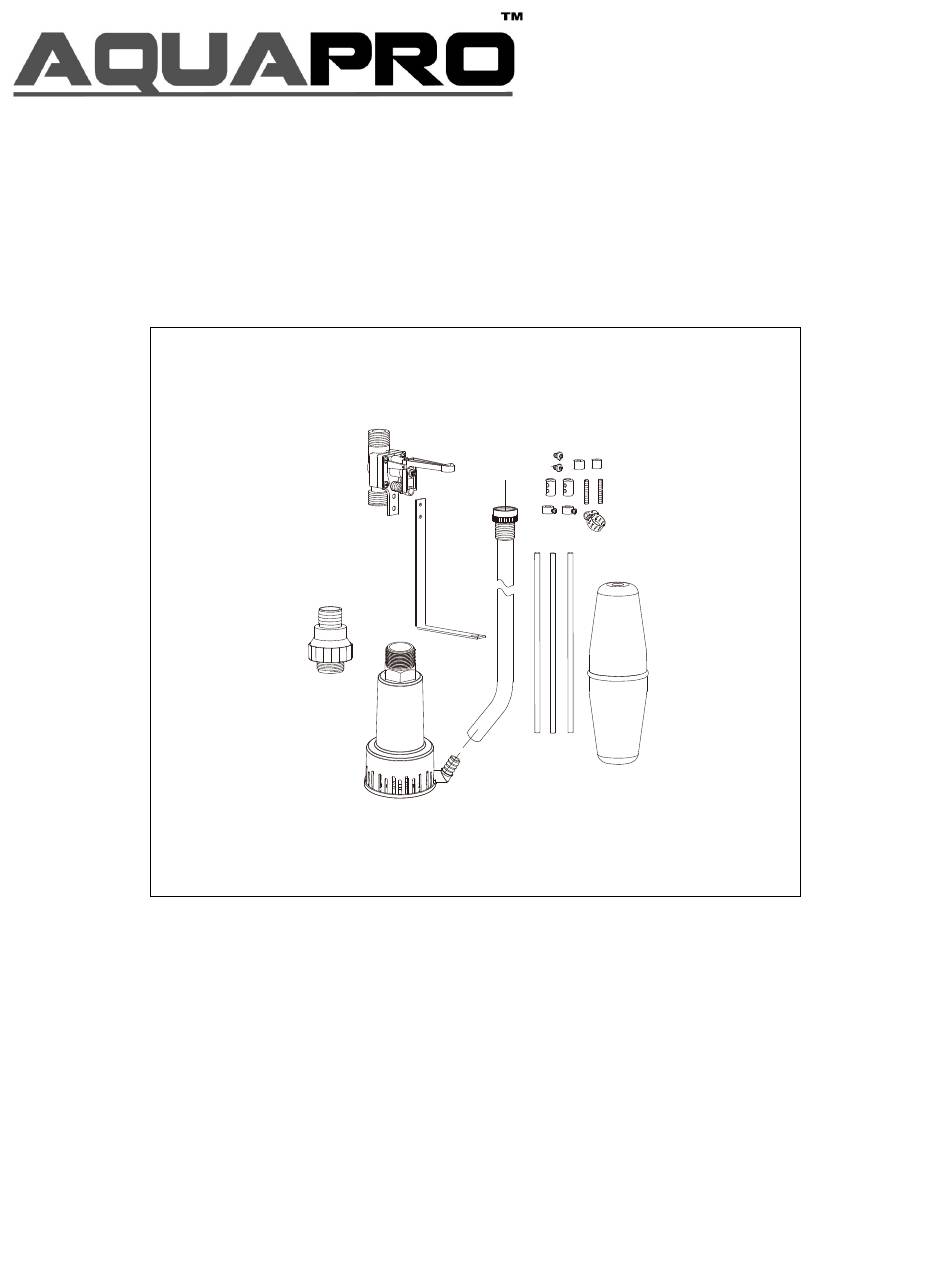

OWNER'S MANUAL
BACKUP SUMP PUMP
Questions, problems, missing parts? Before returning to the store call AQUAPRO
Customer Service 8 a.m. - 5 p.m., EST, Monday-Friday
1-844-242-2475
© 2015 COPYRIGHT GP ENTERPRISES CO., LTD.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 35034-5 and is the answer not in the manual?

Questions and answers

Related Manuals for AquaPRO 35034-5

Summary of Contents for AquaPRO 35034-5

  • Page 1 Model 35034-5 OWNER’S MANUAL BACKUP SUMP PUMP Questions, problems, missing parts? Before returning to the store call AQUAPRO Customer Service 8 a.m. - 5 p.m., EST, Monday-Friday 1-844-242-2475 © 2015 COPYRIGHT GP ENTERPRISES CO., LTD.

  • Page 2: Safety Instructions

    5 ft. 10 ft. 15 ft. 40PSI 35034-5 60PSI SAFETY INSTRUCTIONS Do not pump flammable or explosive liquids such as oil, gasoline, kerosene, ethanol, etc. Do not use in the presence of flammable or explosive vapors. Using this pump with or near flammable liquids can cause an explosion or fire, resulting in property damage, serious personal injury, and/or death.
  • Page 3 TOOLS REQUIRED Pipe wrench Channel Hacksaw Phillips Flathead Locks Screwdriver Screwdriver Safety goggles Cable Ties Tape Measure Knife MATERIALS REQUIRED (NOT INCLUDED) NOTE: Parts shown below not to scale. 1-1/4’’ or 1-1/2’’ Threaded Adapter Thread Tape ABS or PVC Pipe (Pipe to Pump) 1-1/4”...

  • Page 4: Installation

    INSTALLATION NOTE: Install the emergency sump pump when the primary sump pump isn’t needed. Read the instruction and prepare all suppliers before starting. 1).Verify that the existing primary sump pump is in good working order. If the primary pump is questionable, replace with the same or a higher HP pump.
  • Page 5 Install a check valve in the emergency pump discharge. Install the pipe on the check valve. Connect the hose to the inlet and lock with clamp. Connect the emergency pump discharge pipe to the Y shape pipe. Note: Adjust the height for the emergency pump and keep 2”-4”...
  • Page 6 5． Install a Tee pipe in the system. One end connects to the tap and another end connects to the emergency pump. Ensure that the pipe around 5 "in diameter. 5” Open the city water inlet valve to clean the pipe assembled.
  • Page 7 Fixed the control valve to the bracket. Install the control valve to the tap water pipe , ensure the pump and float switch keep nonintervention.
  • Page 8 Connect hose to the control valve. Fix the float to the melt rod with fixed ring. Keep the thread side upwards.
  • Page 9 Connect the float rods with connection nuts. After connecting the 3 float rods, fix metal ring at the connection nuts.
  • Page 10 Insert the float rod up through the eye of the bracket Thread the third metal rod and install the two rubber ring. Slide one rod stop on the float rod before passing the rod through the eye of the switch . Slide the second rod stop on the rod after passing through the eye of the switch .
  • Page 11 Dimension 2" 11-3/ 4" 29-1/ 2" 35- 1/ 4" 11-3/ 4" 23- 1/ 2" 11- 3/ 4" Complete Installation...

  • Page 12: Operation

    OPERATION Plug the pump plug into piggyback plug and then plug it to GFCI plug, open the main valve. Pour water and test if the emergency pump can work normally. Verify primary pump operation. Fill the sump pit with enough water.

  • Page 13: Care And Cleaning

    Plug the primary sump pump after testing and be sure the power supply is on. CARE AND CLEANING Turn off the tap water valve and loosen the clamp. And then pull out the hose.
  • Page 14 Clamp the inlet hose of backup pump with channel Locks and then pull out the backup pump. Loosen the screw and remove the bottom board, clean the nozzle and venturi with 3/16” Dowel. Re-install after cleaning.

  • Page 15: Troubleshooting

    TROUBLESHOOTING Problem Possible Cause Corrective Action No water is pumped 1. No supply water 1. Open supply valve 2. Automatic Valve doesn’t open 2. Check valve operation manually, 3. Float sunk or stuck replace valve 4. Ejector is plugged 3. Check float for free action, 5.
  • Page 16 (the “Warranty Period”). During the Warranty Period, AQUAPRO will repair or replace at no cost to you, to correct any such defect in products founds upon examination by AQUAPRO to be defective in materials or workmanship.

  • Page 17: Manual Del Usuario

    Modelo 35034-5 MANUAL DEL USUARIO Bomba de emergencia para sumidero ¿Preguntas, problemas, piezas que faltan? Antes de devolverla a la tienda, llame a Servicio al Cliente de 8:00 AM a 5:00 pm EST de Lunes a Viernes. 1-844-242-2475...

  • Page 18: Información De Seguridad

    5 ft. 10 ft. 15 ft. 40PSI 35034-5 60PSI INFORMACIÓN DE SEGURIDAD No bombee líquidos inflamables o explosives como aceite, gasolina, queroseno, etc. No lo use cerca o en presencia de vapores inflamables o explosivos. El uso de este producto cerca o con líquidos inflamables puede causar una explosión o un incendio causando daños a su propiedad, lesiones personales, y/o muerte.
  • Page 19 HERRAMIENTAS REQUERIDAS Llave de Tubo Destornillador Pinzas Sierra para Destornillador de Cabeza de Llave de Phillips Plana Gafas de Bridas de Cinta Métrica Seguridad Plástico Cuchillo MATERIALES REQUERIDOS (NO INCLUIDOS) NOTA: Manguera y equipo de manguera no están mostrados a escala. Adaptador Enroscado Tubería de ABS o (Del tubo a la Bomba)

  • Page 20: Instalación

    INSTALACIÓN Nota: instalar la bomba de sumidero de emergencia cuando no se necesita la bomba de sumidero primaria. Lea las instrucciones y preparar a todos los proveedores antes de comenzar. 1).Verificar que la bomba de sumidero primaria existente está en buen estado de funcionamiento. Si la bomba principal es cuestionable, Reemplazar con la bomba igual o con superior fuerzas de caballo.
  • Page 21 Instalar una válvula de retención en la descarga de emergencia. Instale la tubería en la válvula de retención. Conectar la manguera a la entrada y cierre con pinza. Conectar el tubo de descarga de la bomba de emergencia para el tubo en forma de Y. Nota: Ajustar la altura de la bomba de emergencia y tener 2 "-4"...
  • Page 22 5． Instalar una tubería de tee en el sistema. uno de los extremos conectado a la corriente y el otro extremo se conecta a la bomba de emergencia. Asegurarse de que el tubo alrededor de 5 "de diámetro. 5” Abrir la válvula de entrada de agua de la ciudad para limpiar el conducto ensamblado.
  • Page 23 Fija la válvula de control a la ménsula. Instalar la válvula de control a la tubería de agua del grifo asegurarse que la bomba y el flotador interruptor no mantenga intervención.
  • Page 24 Conecte la manguera a la válvula de control. Fijar el flotador a la barra de fusión con el anillo fijo. Mantener el lado de rosca hacia arriba...
  • Page 25 Conectar las varillas de flotador con las tuercas de conexión. Después de conectar las 3 barras de flotador, fijar el anillo de metal en las tuercas de conexión.
  • Page 26 Insertar la varilla del flotador hacia arriba a través del ojo de la abrazadera. Enrosque la varilla tercer metal e instale los dos anillos de caucho. Deslice un tope de la varilla en la varilla del flotador antes de pasar la varilla a través del ojo del conmutador. Deslice el segundo tope de la varilla en la varilla después de pasar a través del ojo del conmutador.
  • Page 27 Dimensiones 2" 11-3/ 4" 29-1/ 2" 35- 1/ 4" 11-3/ 4" 23- 1/ 2" 11- 3/ 4" Instalación completa...

  • Page 28: Operación

    OPERACIÓN Conecte el enchufe de la bomba en el enchufe cuestas y luego conectarlo al enchufe GFCI, abra la válvula principal. Vierta agua y poner a prueba si la bomba de emergencia puede trabajar normalmente. 1.Verifique el funcionamiento de la bomba principal. Llenar el foso del sumidero con agua suficiente.
  • Page 29 Conecte la bomba de sumidero primaria después de la prueba y asegúrese de que la fuente de alimentación está encendido. Cuidado Y Mantenimiento Cierre la válvula de agua del grifo y aflojar la abrazadera. Y luego extraer la manguera.
  • Page 30 Sujetar la manguera de entrada de la bomba de de reserva con cerraduras de canal y luego extraer la bomba de reserva Aflojar el tornillo y quitar el tablero inferior limpiar la boquilla y venturi con 3/16 "de espigas. Vuelva a instalar después de limpiar.

  • Page 31: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS SíNTOMA CAUSA(S) POSIBLE(S) ACCIÓN CORRECTIVA No bombea agua 1. No hay suministro de agua 1.Abrir la válvula de suministro 2. Válvula automática no se abre 2.Verificar el funcionamiento de la válvula 3. Flotador hundido o atascado manualmente, reemplazar la válvula 4.
  • Page 32 Esta garantía no cubre la recolección, entrega, transporte o visitas a domicilio. Sin embargo, si usted envía su producto a un Centro de servicio y ventas AQUAPRO para el servicio de garantía, el costo de envío será pagado de ida.
