PERLAN AUT-2
6

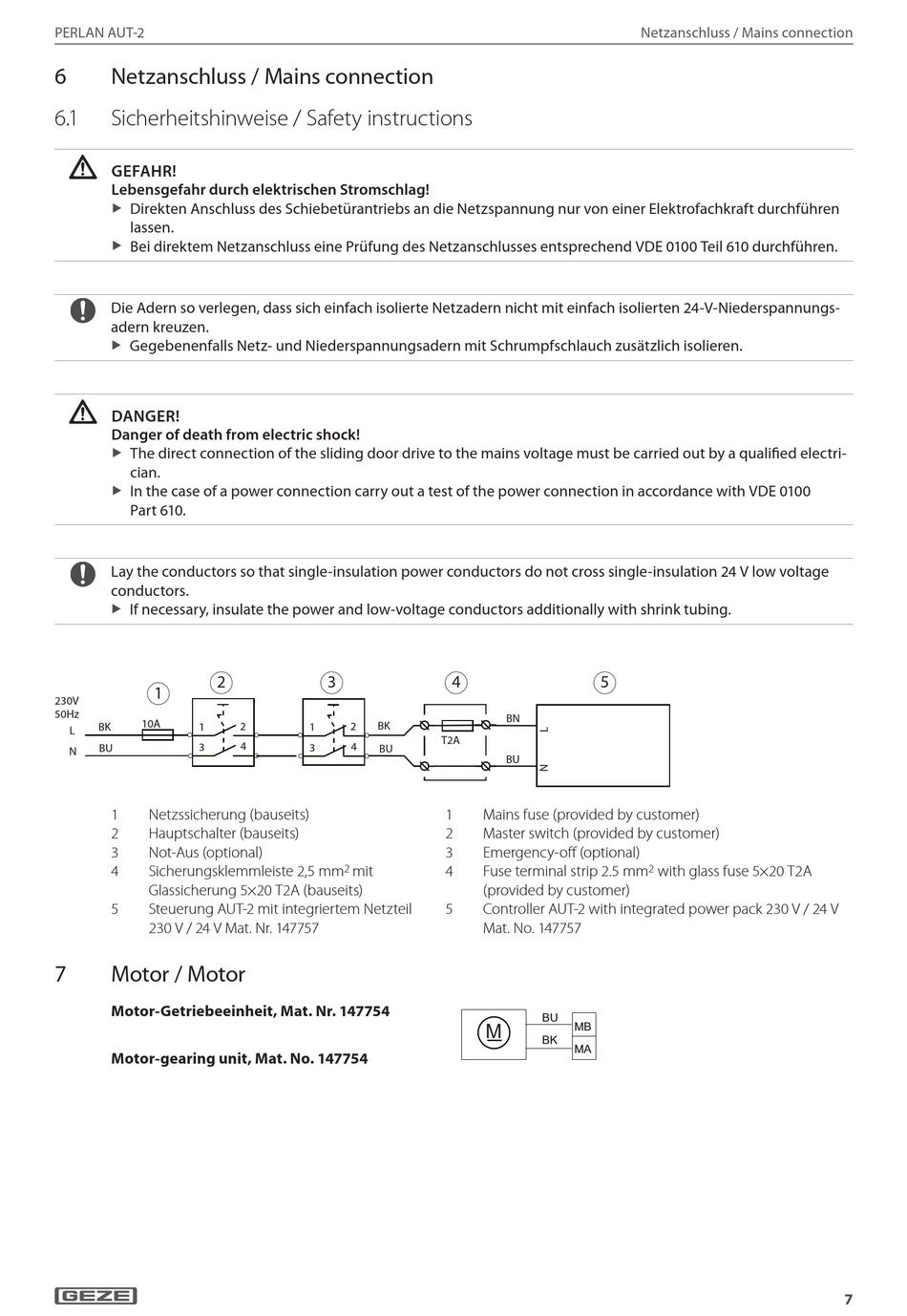

Netzanschluss / Mains connection

6. 1

Sicherheitshinweise / Safety instructions

GEFAHR!
Lebensgefahr durch elektrischen Stromschlag!
Direkten Anschluss des Schiebetürantriebs an die Netzspannung nur von einer Elektrofachkraft durchführen
X
lassen.
Bei direktem Netzanschluss eine Prüfung des Netzanschlusses entsprechend VDE 0100 Teil 610 durchführen.
X
Die Adern so verlegen, dass sich einfach isolierte Netzadern nicht mit einfach isolierten 24-V- Niederspannungs-
adern kreuzen.
Gegebenenfalls Netz- und Niederspannungsadern mit Schrumpfschlauch zusätzlich isolieren.
X
DANGER!
Danger of death from electric shock!
The direct connection of the sliding door drive to the mains voltage must be carried out by a qualified electri-
X
cian.
In the case of a power connection carry out a test of the power connection in accordance with VDE 0100
X
Part 610.
Lay the conductors so that single-insulation power conductors do not cross single-insulation 24 V low voltage
conductors.
If necessary, insulate the power and low-voltage conductors additionally with shrink tubing.
X
2
1
230V
50Hz
10A
BK 1
L
3
BU
N
1 Netzssicherung (bauseits)
2 Hauptschalter (bauseits)
3 Not-Aus (optional)
4 Sicherungsklemmleiste 2,5 mm
Glassicherung 5×20 T2A (bauseits)
5 Steuerung AUT-2 mit integriertem Netzteil
230 V / 24 V Mat. Nr. 147757
7

Motor / Motor

Motor-Getriebeeinheit, Mat. Nr. 147754
Motor-gearing unit, Mat. No. 147754
3
2 BK
1 2
4
4
3
BU
2 mit
4 5
BN
T2A
BU
1 Mains fuse (provided by customer)
2 Master switch (provided by customer)
3 Emergency-off (optional)
4 Fuse terminal strip 2.5 mm
(provided by customer)
5 Controller AUT-2 with integrated power pack 230 V / 24 V
Mat. No. 147757
BU
M
MB
BK
MA
Netzanschluss / Mains connection
2 with glass fuse 5×20 T2A
7
