PERLAN AUT-2
Steuerung mit integriertem Netzteil (2) in
X
Unterputzdose mit Schrauben (5) fixieren.
1-fach – Abdeckrahmen (6) zur senkrech-
X
ten Installation montieren.
Taster (7) auf Steuerung mit integriertem
X
Netzteil (2) stecken.
Fasten the controller with integrated
X
power pack (2) in the flush-mounted box
with screws (5).
Mount the 1-fold cover frame (6) for verti-
X
cal installation.
Put the switch (7) onto the controller with
X
integrated power pack (2).
Zubehör Programmschalter GEZE
à Rahmen 1-fach, alpinweiß, UP, Mat. Nr. 115376
à Rahmen 2-fach, alpinweiß, UP, Mat. Nr. 115377
à Rahmen 3-fach, alpinweiß, UP, Mat. Nr. 115378
à Abdeckung AS500, Mat. Nr. 118480
à Aufputzdose 1-fach, alpinweiß, Mat. Nr. 120503
à Aufputzdose 2-fach mit AS500 Abdeckung, alpinweiß, Mat. Nr. 128609
à Aufputzdose 3-fach mit AS500 Abdeckung, alpinweiß, Mat. Nr. 133206
Accessories programme switches GEZE
à Frame 1-fold, alpine white, flush-mounted, Mat. No. 115376
à Frame 2-fold, alpine white, flush-mounted, Mat. No. 115377
à Frame 3-fold, alpine white, flush-mounted, Mat. No. 115378
à Cover, AS500, Mat. No. 118480
à Surface-mounted box 1-fold, alpine white, Mat. No. 120503
à Surface-mounted box 2-fold with AS500 cover, alpine white, Mat. No. 128609
à Surface-mounted box 3-fold with AS500 cover, alpine white, Mat. No. 133206

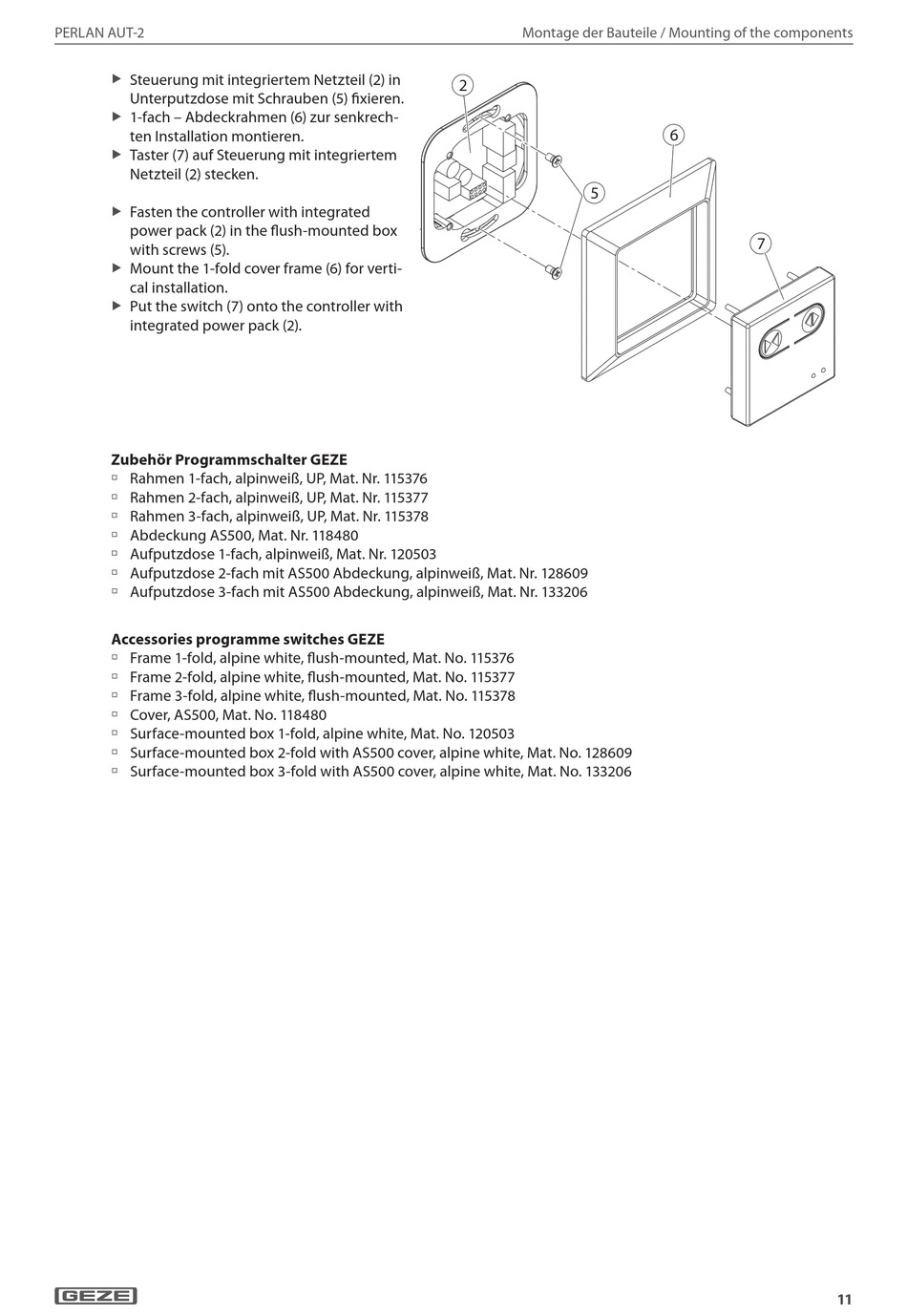

Montage der Bauteile / Mounting of the components
2
5
6
7
11
