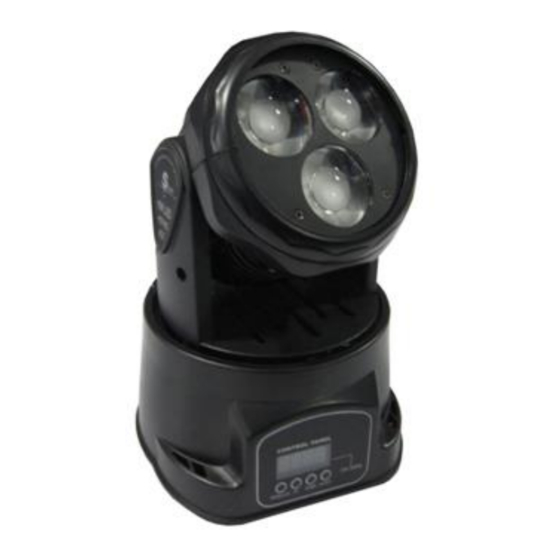

- Page 1 MOVING WASH 3x20C 3x RGBW COB 20W LED User manual / Mode d’emploi MOVING WASH 3x20C Manual Ver. 1.02 Page 1...
- Page 2 ATTENTION ! Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions de ce manuel. ATTENTION ! Cet appareil produit une lumière intense et puissante . Risque pour les yeux . Ne regardez pas directement dans le faisceau. DANGER ! Risque de chocs électriques.
- Page 3 Cet appareil présente des risques importants de blessures. Il est important de manipuler et d’utiliser cet appareil de façon professionnelle. Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
-
Page 4: Table Of Contents
Table des matières Français………………………………………………………………………………………….…. 5 Introduction…………………………………………………………..5 Description du produit…………………………………………………...5 Installation…………………………………………………………………… 5 o Accroche………………………………………………………………………….. 5 o Connexion DMX……………………………………………………….………. 6 Configuration…………………………………………………………………. o Panneau de contrôle / Navigation dans les menus……………. 6 o Mode Automatique………………………………………………………….. 7 o Mode DMX………………………………………………………………………. 7 o Protocol DMX……………………………………………………………………... -
Page 5: Français
Installation o Accroche Ce projecteur asservi evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. -
Page 6: Connexion Dmx
o Connexion DMX Il est fortement conseillé d’utiliser des câbles DMX de bonne qualité. Utiliser du câble torsadé blindé. o Connexion du câble d’alimentation secteur La terre ou « Earth » doit toujours être connectée .Les câble d’alimentation doivent être homologués et conformes au Standard IEC. -
Page 7: Mode Automatique
Exemples de réglages : Pour inverser la rotation PAN .Appuyez sur la touche MODE jusqu’à l’affichage « ». PAn/rPAn .Utilisez les touches UP/DOWN pour sélectionner « »,puis appuyez sur ENTER pour valider ce choix. o Mode Automatique Sélection du Mode AUTO MAFA . -
Page 8: Protocol Dmx
0-255 0-100% Rouge Vert 0-255 0-100% Vert Bleu 0-255 0-100% Bleu Blanc 0-255 0-100% Blanc Couleurs Auto Pas de fonction 10-255 32 Couleurs enchainées Vitesse couleurs auto 0-255 Programme auto 0-255 o Protocole DMX 8 canaux Valeur Fonction Canal 0-255 Mouvement PAN 0-630°... -
Page 9: Entretien Et Maintenance
o Maintenance DANGER ! Risque de chocs électriques. Toujours débrancher l’appareil avant une intervention technique ou avant son entretien. Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil. L’appareil ne fonctionne pas du tout. o Vérifiez le cordon d’alimentation et le fusible. o Assurez-vous que votre prise soit bien alimentée. -
Page 10: English
WARNING ! Before use, and before installing this fixture, read carefully user manual, and follow the safety precautions listed on this page. WARNING ! Very high level light output. DO NOT LOOK INTO THE BEAM. DANGER ! Hazardous voltage. Risk of electric shock! ALWAYS disconnect the fixture from power for servicing, for cleaning or installing. - Page 11 DANGER ! Safety Hazard. Risk of injury. This evolite unit must be installed by professional people. If suspended, make sure the structure and the hardware used for this suspension is secured. This Hardware must support at least 10 times the weight of the device suspended.
-
Page 12: Introduction
Introduction Thank you for selecting this professio nal fixture from evolite This new intelligent Moving Wash will provide you reliability, latest features, and professional lighting effects for a long period of time. This evolite fixture is complying with European standards: EN60598- 1:2008+A11:2009 EN60598-2-17:1989+A2:1991 et RoHs. -
Page 13: Dmx Connection
o DMX 512 Connection The wires must not come into contact with each other, otherwise the fixture will not work at all or properly. Please note the starting address depends upon which controller is being used. Only use a DMX cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture to another Connection with the mains. -
Page 14: Auto Mode
TiL/rTiL Tilt reverse diS/rdiS display reverse 13ch 13/8ch 13/8channel mode PA54 PA54/36/18 Pan movement angle select 540 Ti27/18/09 Titl movement angle select 270 Ti27 REST rest LOAD Default setting o Auto Mode .Press the MENU until it shows MAFA .Use the UP/DOWN buttons to set to FASt or MASL-SLOU ,Press ENTER to confirm. o DMX Mode DMX mode is selected in the main menu. -
Page 15: Dmx Protocol
o 13 channels DMX-protocol Value Function Channel 0-255 Pan movement 0~630 Pan Fine 0-255 Pan fine Tilt 0-255 Tilt movement 0~180 Tilt Fine 0-255 Pan fine Pan/Tilt Speed 0-255 Adjust pan/tilt speed Dimmer and Strobe No function 8-134 0-100% Dimmer 135-239 Strobe from slowly to fast 240-255... -
Page 16: Troubleshooting
o Troubleshooting Following are a few common problems that may occur during operation. Here are some suggestions for easy troubleshooting: The fixture does not work, no light Check the connection of power and main fuse. Measure the mains voltage on the main connector. ... - Page 17 Importé par / Imported by EVOLITE – MSC 7 avenue du 1er Mai 91120 Palaiseau / FRANCE infos@msc-distribution.com Tel : +33 1 69 34 80 62 MOVING WASH 3x20C Manual Ver. 1.02 Page 17...
