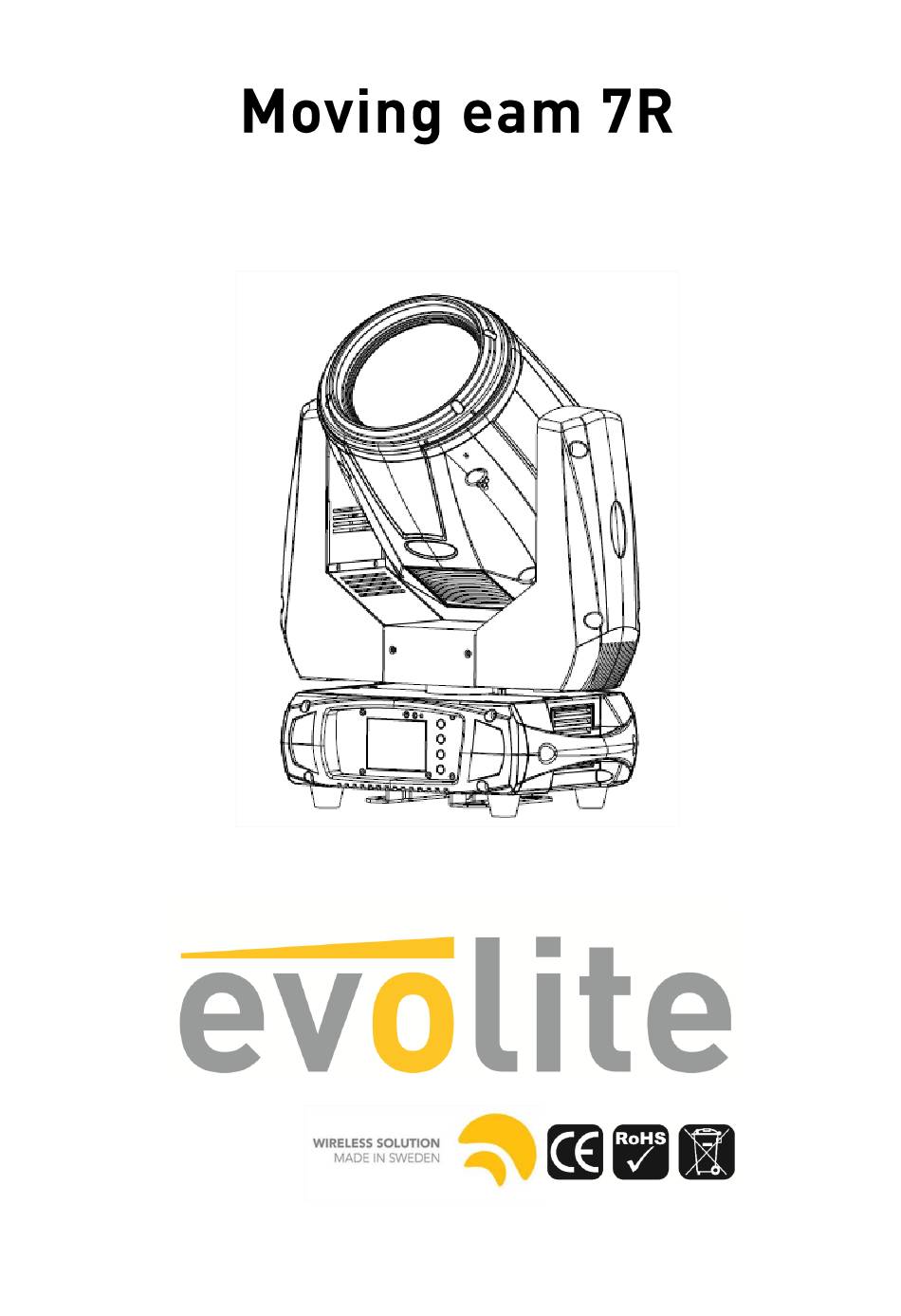

7R lamp beam moving head User manual / Mode d’emploi Moving Beam 7R User’s Manual Ver. 1.00 Page...
Page 2
ATTENTION ! Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions de ce manuel. ATTENTION ! Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne regardez pas directement dans le faisceau. DANGER ! Risque de chocs électriques.
Page 3
Cet appareil présente des risques importants de blessures. Il est important de manipuler et d’utiliser cet appareil de façon professionnelle, par un utilisateur qualifié. Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
Introduction Toutes nos félicitations pour l’achat de ce projecteur evolite. Ce projecteur professionnel est doté des dernières avancées technologiques, et a été conçu pour un usage professionnel. Sa qualité et sa fiabilité sont le résultat d’une fabrication soignée et suivant un cahier des charges précis. Ce projecteur intelligent respecte les normes européennes en vigueur : 2014/35/EU, 2014/30/EU et RoHs 2011/65/EU.
Installation o Accroche Ce projecteur asservi evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
Page 6
DMX IN POWER IN Signal Signal (+) Signal Ground Signal (+) 120 Ω DMX512 OUT DMX512 IN o Connexion du câble d’alimentation secteur La terre ou « Earth » doit toujours être connectée. Les câble d’alimentation doivent être homologués et conformes au Standard IEC. Moving Beam 7R User’s Manual Ver.
Mise en service Ne pas allumer l’appareil s’il a subi un changement de température important. Attendre que la condensation disparaisse avant toute utilisation. Configuration o Panneau de contrôle / Navigation dans les menus Panneau de contrôle avec afficheur. Accédez directement au menu en appuyant sur la touche Menu puis déplacez-vous dans les menus grâce aux touches UP &...
Page 9
Description MENU Fonction Dmx Address A001~AXXX Adressage DMX Mode Channel Mode CH16 Mode DMX 16 canaux CH14 Mode DMX 14 canaux Auto Run Internal Program1~9 Master/Alone Mode Auto Music Control Internal Program1~9 Master/Alone Mode Détection du son Option Reset Default Yes/No Rappel des réglages d’usine...
o Mode Automatique Sélection du Mode AUTO Appuyez sur la touche MENU puis ENTER, utilisez ensuite la touche DOWN pour atteindre le menu AUTO RUN. Appuyez sur ENTER et sélectionnez le programme de 1 à 9 puis descendez sur Alone ou Master, selon si cet appareil est maitre ou esclave.
Page 11
Protocole DMX : Mode/Channel Value Function Standard Vector 0..255 PAN Mouvement Pan-fine 0..255 PAN Mouvement fin Tilt 0..255 Tilt Mouvement Tile-fine 0..255 Mouvement Tilt fin Couleurs 0..4 ouvert / blanc 5..9 blanc + Couleur 1 10..14 Couleur 1 15..19 Couleur 1 + Couleur 2 20..24 Couleur 2 25..29...
Couleurs 0..255 Rapide à lent Vitesse roue de Gobos 0..255 Rapide à lent Entretien et maintenance o Nettoyage Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent être nettoyées pour une luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec de la fumée cet entretien régulier est très important.
Caractéristiques techniques Modèle Moving Beam 7R Voltage 110V- 250V / 50-60Hz Consommation: 270W Lampe OSRAM 230W Poids brut 16 kg Dimensions du carton 445x275x525 mm Moving Beam 7R User’s Manual Ver. 1.00 Page...
Page 15
WARNING ! Before use, and before installing this fixture, read carefully user manual, and follow the safety precautions listed on this page. WARNING ! Very high level light output. DO NOT LOOK INTO THE BEAM. DANGER ! Hazardous voltage. Risk of electric shock! ALWAYS disconnect the fixture from power for servicing, for cleaning or installing.
Page 16
DANGER ! Safety Hazard. Risk of injury. This evolite unit must be installed by professional people. If suspended, make sure the structure and the hardware used for this suspension is secured. This Hardware must support at least 10 times the weight of the device suspended.
Thank you for choosing this professional fixture from evolite. This new intelligent Moving head will provide you reliability, latest features, and professional lighting effects for a long period of time. This evolite fixture is complying with European standards: 2014/35/EU, 2014/30/EU & RoHs 2011/65/EU. Technical specification : - Beam Lamp moving head - Pan rotation 360 °...
For added protection mount the fixtures in areas outside walking paths, seating areas, or in areas were the fixture might be reached by unauthorized personnel. Before mounting the fixture to any surface, make sure that the installation area can hold a minimum point load of 10 times the device’s weight.
How to use Do not switch on the appliance if it has undergone a significant temperature change. Wait for the condensation to disappear before use. When you connect the AC power cable and turn on the power switch on the back of the unit, the unit starts up and displays a greeting on the front panel display : ...
Reverse Pan (On/Off) Reverse Pan Pan / Tilt Reverse Tilt (On/Off) Reverse Tilt Select Pan 630°/540°/360° Pan max angle Select Tilt 270°/180°/90° Tilt max angle UI SET Mic sensitivity 0~99% Sound mode mic sensitivity Keep last DMX values OFF Signal Mode (On/Off) Half colors Half Color Wheel Information Lampe Hours...
o DMX Mode Each device can be individually controlled using a standard DMX-512 controller. You must "address" each device through the "A001" menu. The filled-in address is then the base address, address from which the device will respond. If two devices are addressed to the same DMX address; they will then behave identically, responding to the same DMX channels.
Page 25
65..69 Color 6 + Color 7 70..74 Color 7 75..79 Color 7 + Color 8 80..84 Color 8 85..89 Color 8 + Color 9 90..94 Color 9 95..99 Color 9 + Color 10 100..104 Color 10 105..109 Color 10 + Color 11 110..114 Color 11 115..127...
Page 26
Rrotating prism1 0..5 Prism1 swing out(hole) 6..127 Prism1 swing in 128..189 Prism1 Forwards rotation from fast to slow 190..193 Prism1 rotation stop 194..255 Prism1 Backwards rotation from slow to fast Rrotating prism2 0..5 Prism2 swing out(hole) 6..127 Prism2 swing in 128..189 Prism2 Forwards rotation from fast to slow 190..193...
Maintenance & service o Cleaning The cleaning of internal must be carried out periodically to optimize light output. Cleaning frequency depends on the environment in which the fixture operates: damp, smoky or particularly dirty surrounding can cause greater accumulation of dirt on the fixture’s optics. ...
Page 28
Importé par / Imported by EVOLITE – MSC 7 avenue du 1er Mai 91120 Palaiseau / FRANCE infos@msc-distribution.com Tel : +33 1 69 34 80 62 Moving Beam 7R User’s Manual Ver. 1.00 Page...
